Адаптер для фотоаппарата своими руками

БЛОК ПИТАНИЯ ДЛЯ ФОТОАППАРАТА

Автономный БП фотоаппарата — схема 1

Рисунок печатной платы смотрите ниже, а файл Lay качайте тут.

Получилось компактное и удобное устройство автономного питания, когда встроенные аккумуляторы фотоаппарата уже почти сели.

Что самое замечательное в нём, аккумуляторы будут разряжаться до 1В, и их заряда хватит очень на долго! А уже батарейки в самом фотике будут как резерв.

Входное питание схемы до 8В, ещё есть доработанная автором Aenigma схема с добавлением TL431 для более точной настройки выходного напряжения.

Автономный БП фотоаппарата — схема 2

Вполне можно сделать его как зарядное для телефонов с выходом на 5В, от 4 пальчиковых элементов 1,5В. Данный вариант применения БП в данный момент и разрабатывается. Входной порог — примерно Uвых + 0,3В, то есть это минимальное входное напряжение, при котором ещё происходит стабилизация. В самом начале, когда собрал проверочную платку, подал питание с литиевого аккумулятора 3,7В, на выходе получил 3,3В. Подобрал стабилитрон, получил требуемые 3,15В на выходе.

Кстати, изначально транзистор был установлен КТ630, на более низкие токи. Но так как для моего фотоаппарата нужно было 1.5А, потому КТ630 был заменён на КТ863А. На следующих фотографиях вы видите закрытые батареечные отсеки под 4АА, куда и встроил БП фотоаппарата как и планировал ранее, получилось очень удобно.

Выкладываю ещё одну, доработанную автором схему с индикацией разряда аккумулятора:

Автономный БП фотоаппарата — схема 3

Номиналы выбраны так, что индикатор (светодиод HL1) загорается, когда напряжение на входе опускается до величины примерно на 0,3 В больше, чем на выходе. Это критическое значение, после которого стабилизатор выходит из режима стабилизации. Светодиод следует использовать с напряжением около 2 В: обычно это или светодиод жёлтого или красного цвета, или отечественный светодиод из серии АЛ307. Планировал использовать эту схему для подзарядки телефонов от аккумуляторов с выходом 5В 1А, автором подтверждено, что это возможно.

Решил сделать ещё один переносной БП для цифрового фотика, но ещё более экономичный используя все четыре батареи отсека. В результате проверок данного устройства решено отказаться от радиатора, поскольку силовой транзистор нагревается не сильно в процессе работы БП. Сама печатка была сделана совсем маленькой и встроена в свободное место батареечного отсека, куда поместились и два конденсатора фильтра. После всех тестов планирую залить верх молекулярным клеем, для надёжности, хотя и так всё сидит как влитое. Да, ещё небольшое дополнение. Для более надёжного включения некоторых цифровых фотоаппаратов, выходное напряжение нужно выставить в пределах не ниже 3,2В. Авторы конструкции: Igoran, Aenigma.

Форум по обсуждению материала БЛОК ПИТАНИЯ ДЛЯ ФОТОАППАРАТА

Информация по самостоятельному ремонту и прошивке транзистор-тестера LCR-T4(T3) NoStripGrid.

Модуль драйвера BLDC двигателя жесткого диска — принципиальные электрические схемы включения и обзор готовых блоков.

Модуль простого транзисторного металлоискателя из Китая — схема принципиальная и испытание этого МД.

Источник

Зарядный адаптер для аккумулятора фотоаппарата

Проблема вроде не большая, можно зарядить от стандартного зарядного устройства для авиамоделей. Пытаясь решить уже проблему подсоединения литий ионного аккумулятора к зарядному устройству использовал согнутые крепки. Система была не надежная и рискованная. Можно все закоротить.

Пришла видно пора изготовить что то более надежное и простое. Понятное дело, о покупке нового зарядника речь не шла, зачем, если есть другой.

У меня достаточно хорошее зарядное устройство.
Покупал на АЛИ.

IMAX B6 80 Вт с адаптером питания переменного тока 12 В, 5 А, RC + tiiya T разъем для Lipo NiMH NiCd, балансирующее зарядное устройство для аккумулятора.

Характеристики.
100% новый брендовый товар высокого качества
Этот продукт является быстрое зарядное устройство с высокой производительностью микропроцессора
Оптимизированное рабочее программное обеспечение
Внутренний независимые балансиры литиевых батарей
Балансировка разряда батареи с индивидуальными ячейками
Адаптер на различные типы литиевых батарей
Режим быстрой зарядки и хранения литиевой батареи
Диапазон напряжения: постоянный ток 10,0-20,0 в
Питание цепи: адаптер переменного тока в постоянный ток (постоянный ток 10,0-20,0 в/6A)
Максимальная мощность зарядки 80 Вт
Максимальная мощность разряда 10 Вт
Ток заряда диапазон: 0,1

6.0A
Ток разряда диапазон: 0,1

2.0A
Слив тока для балансировки Li-Po : 300 мАч/ячейка
NiCd / NiMH Количество ячеек батареи: 1

15 ячеек
Количество ячеек li-ion/Polymer: 1

6 серии
Pb напряжение аккумулятора: 2 В

20 в
Там есть и меню для заряжания литий ионных аккумуляторов.
Нужно только соединить все по быстрее и понадежнее.

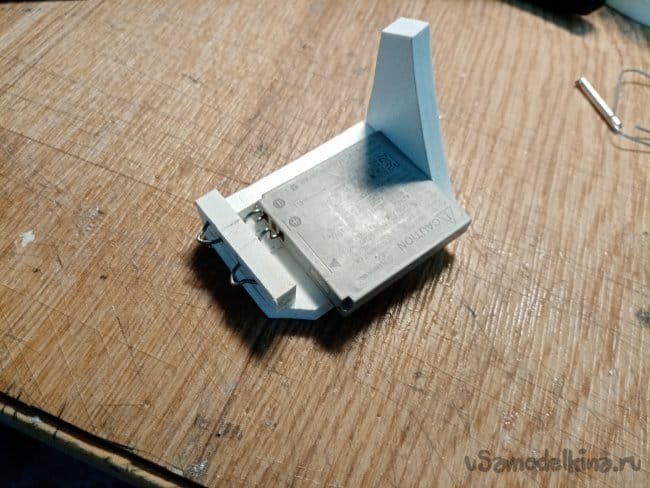

Из обрезков пластика начинаю собирать адаптер для подключения.
Примеряю аккумулятор.

Источник

Адаптер — муляж батарейки. Питаем от розетки 220В фотоаппарат, mp3-плеер, электронный тонометр и др.

Содержание / Contents

↑ Схема блока питания для фотоаппарата Nikon Coolpix L25 и др.

Необязательно использовать именно данную схему. Я просто привёл её как пример. Напряжение и ток на выходе блока питания должны соответствовать напряжению устройства и его токопотреблению (желательно с запасом).

↑ «Муляж» батареек АА как средство подключения стационарного питания

Но тема данной статьи относится больше ко второму пункту — как подвести это напряжение. Не на всех фотоаппаратах есть специальный разъем внешнего питания. И даже когда он есть, совсем не тривиальная задача — найти ответный штеккер и угадать полярность. Ошибиться можно только 1 раз.

Нужен переходник, адаптер, муляж батареек! Из чего можно сделать муляж батареек? Нужно что-то цилиндрическое, полое внутри, чтобы припаять провода к контактам, а также установить дополнительные детали (о них чуть позже). По-моему, самое простое и лучшее решение — использовать для этого одноразовые 5-кубовые шприцы. Диаметр 5-кубовки 14 мм, что соответствует диаметру АА батарейки.
Берём два шприца. Отмеряем со стороны носика 50 мм и отрезаем острым ножом всё лишнее (носик, естественно, тоже). Минусовой контакт я сделал так. Нашёл омеднённый болт (не помню точно — М6 или М8), отрезал от него головку, немного обточил её на наждаке, сбоку просверлил отверстие и нарезал резьбу М2. С помощью винтика с потайной головкой потом прикрутим к шприцу так, чтобы ни за что не цепляло при вставке адаптера в отсек. Ну и обязательно залуживаем место под пайку.

Плюсовым выводом будет служить потайная головка винта М3, прикрученного ко второму шприцу. Изнутри к нему прикрутим контактный лепесток. Обратную сторону этого шприца закрываем заглушкой из оргстекла, обточенной до такого размера, чтобы плотно входила. Между собой шприцы я соединил при помощи двух втулок от наконечников для проводов 2,5 мм². Вставил их в заранее сделанные отверстия и сжал пинцетом сколько смог.

Теперь о дополнительных деталях. Так как в момент включения фотоаппарата происходит скачок потребления тока (запуск механики), то для надёжного запуска, а также для дополнительной фильтрации напряжения я установил внутрь одного из шприцов электролитический конденсатор 2200 мкФ, подсоединив его параллельно контактам с соблюдением полярности. Также я зашунтировал его керамическим конденсатором 0,1 мкФ. Плюсовой провод от блока питания я подключил не напрямую к контакту, а через кремниевый диод с прямым током 2 А. Диод выполняет две функции: во первых, гасит «лишние» 0,6 — 0,7 В от блока питания, и во вторых, защищает от неправильной полярности подключения.

Кстати, смонтировать детали внутри шприцов — самый трудный этап, требующий усидчивости, терпения и некоторой сообразительности.

Какой взять провод? Для удобного пользования достаточно будет провода длиной 1,5 — 2 метра. Провод лучше брать гибкий медный многожильный. Я использовал отрезок провода от индуктивного датчика. Можно от геркона, или любой подходящий, чтобы проходил в отверстие на фотоаппарате.
Ещё в настройках фотоаппарата нужно установить «правильный» тип батарей — щелочные.

Теперь можно вставлять адаптер в отсек, включать питание, и снимать сколько угодно, не беспокоясь, что аккумуляторы разрядятся в самый неподходящий момент.

Фотки размытые, так как снимал другим фотоаппаратом, в котором отсутствует режим макросъёмки.

↑ Решения для батарей и аккумуляторов других размеров и форматов

Внутри поместился маленький электролит 22 мкФ. Питал от этого же БП напряжением 3,7 В без дополнительного диода.

Область применения адаптеров может быть различной. Можно запитывать некоторые детские игрушки, такие как детские ноутбуки, музыкальные инструменты, но только, конечно, не машинки или другие движущиеся игрушки. Количество батареек может быть любым, соответственно ему выбираем напряжение блока питания.

Да, вспомнил. Давно уже делал я вот такую коробочку (19 х 26 х 48) — адаптер для питания MP3-плеера на одной батарейке ААА.

Здесь «батарейка» — футлярчик от тонких графитовых стержней. Схема аналогичная:

Коробочка в действии:

Ещё одно применение. Моя тёща — гипертоник. Ей приходится очень часто измерять давление электронным тонометром, она практически не расстаётся с ним. А при частом использовании батарейки быстро садятся. Я сделал ей адаптер из 2-кубовых шприцов (соответствуют размеру батареек ААА).

В качестве блока питания я взял старое зарядное устройство от Sony Ericsson c выходным напряжением 5 В. Внутри одного из шприцов разместил три последовательно соединённых диода. В сумме падение напряжения на них получается около 2 В. Шприцы между собой я просто смотал скотчем. Теперь тёща, когда находится дома, пользуется моим адаптером, а когда рядом нет розетки — вставляет батарейки, на которые теперь уходит меньше денег.

P.S. Я не претендую на оригинальность, очень вероятно, что так уже кто-то делал. Просто хочу поделиться идеей, может кому-то пригодится.
Спасибо за внимание!
