Адаптер для рулевого управления своими руками

Адаптер до мотоблока з рулем – своими руками, передний с рулевым управлением, самодельный с рулем, чертежи, как сделать, задний, отзывы владельцев

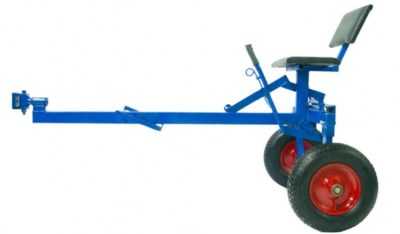

Адаптер для мотоблока — виды, размеры и конструкции

Любые работы, которые требуется проводить на собственном земельном участке, требуют вложения сил и времени. Именно это и является причиной того, что многие приобретают специальную технику для своих участков, например, те же мотоблоки. Ведь с их помощью можно прекрасно помочь себе же на участке в проведении многих работ. Но в таком случае обязательно нужно обустроить адаптер для мотоблока, без которого просто невозможно будет пропалывать, окучивать землю или убирать мусор, снег. Да, если покупать в магазине готовую технику, она обойдется в очень немалую копеечку. Но ведь, если у Вас есть фантазия, желание и умелые руки, всегда можно сделать адаптер к мотоблоку своими руками!

Размеры адаптеров мотоблока и существующие конструкции

Применения мотоблоком можно упростить в очень значительной мере, сделав навесное оборудование в качестве адаптера. По сути, это переходное звено, при помощи которого агрегат связывается с иными элементами. Автоматизация работ будет прекрасной при помощи данного оборудования. Так, если скорость работы была 5 километров в час, с адаптером она будет уже 10 км/час.

В некоторых моделях имеется рычаг, при помощи которого осуществляется подъем. Это, конечно же, значительно упрощает управление механизма, а также передвижение мотоблока по дачной земле. Адаптер с рулем для мотоблока может быть использован для того, чтобы перевозить грузы, для чего их оборудуют кузовом. А дышла у них могут быть длинными или короткими, все зависит от основного предназначения устройства. Так, если говорить о моделях, в которых дышла короткие, то они предназначены работать с мотоблоками достаточно легкими и, наоборот, если длина дышла достаточно большая, они подходят для мотоблоков с тяжелым весом. Чтобы создать адаптер для мотоблока, чертежи и размеры делать не обязательно, но очень желательно. Их наличие существенно сделает легче проводимые работы!

Адаптер фиксируется к мотоблоку увеличенной сцепкой из двух частей:

1) Чтобы присоединить адаптер

2) Регулируемый переходник между оборудованием и механизмом

Как сделать адаптер к мотоблоку?

Обыкновенное сооружение – металлическая рама, сделанная из трубы, сечением 1.7 м. К одному концу приварена труба – 50 см длиной, причем перпендикулярным способом. Она является основой, чтобы крепить стойки (30 см) под адаптерными колесами.

Далее необходимо приварить раскосы с самой главной центральной трубе и колесным втулкам. То, какой длины должны быть изделия, зависит от того, под каким углом они наклонены. Адаптерная рама может быть любых размеров, у нас она 40*40, см. Чтобы обустроить навесное оборудование, требуется приварить швеллер – десятку, длина которого 40 см. Крепится он к раме, а точнее к ее заднему торцу. Собирают боковые трубы при помощи болтов.

К самой раме также необходимо приварить рычаг, чтобы производить регулировку. В нем имеется 3 колена, длина каждого из них 20, 30, 50 см. Чтобы увеличить усилие, существующий рычаг дополняют еще одним, длина которого 75 см. Важно, чтобы сцепной узел был надежным. Сделать его также можно своими силами. А можно и купить в магазине. В общем-то, т качества сцепления, зависит и срок службы всего оборудования. Вот и все, устройство готово. Также можете просмотреть наше видео, как сделать адаптер мотоблока.

Обустроить многофункциональную модель

В таком случае Вам пригодится:

· Трубочки и уголочки, листы стали

· Сидение — 1 шт., но удобное

· Инструменты, аппарат для сварки

Это многофункциональная модель адаптера, для самых разнообразных работ. К тому же, для этого Вам просто понадобится оборудовать агрегат соответствующими инструментами.

Производство адаптера дома

Первое, что нужно, составить кинематическую схему.

Чтобы конструкция держала равновесие, а также чтобы иные перегрузки были предупреждены. Кинематическая схема может создаваться своими руками, или покупается в готовом виде.

Второе – сделать основные детали.

В процессе изготовления и сборки рамы, можно сделать вилку и втулку, благодаря которой прицеп свободно поворачивает. Кузов производится из листа стали с высотой бортиков минимум 30 см.

Наиболее простым вариантом производства сцепного узла всего сооружения является штырь, длиной 15 см. Его втыкают в дышло (т.е. его отверстие) П-образным мотоблочным фаркопом.

На третьем этапе устанавливают сидение.

Оно крепится прямо на адаптерной балке (раме хребта), на расстоянии 80 см от самого переднего края. Фиксация производится болтами. И все, можете проверять работоспособность устройства и запускать его в работу!

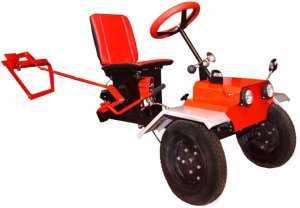

Передний адаптер для мотоблока с рулевым управлением (17 фото)

Самодельный передний адаптер с рулевым управлением для мотоблока: фото отчёт по изготовлению самоделки.

Уважаемые посетители сайта Сам Себе Строитель! Представляем Вашему вниманию очередную самоделку от умельца Михаила, который занимается постройками различных самодельных минитракторов и прочей сельхоз. техники.

На этот раз мы рассмотрим довольно полезную самоделку, которая несомненно пригодится владельцам мотоблоков — самодельный передний адаптер с рулевым управлением для мотоблока.

Такое приспособление значительно облегчает работы по обработке огорода, ведь по сути установив адаптер на мотоблок, это уже будет минитратор с рулевым управлением, а работать на минитракторе значительно легче, чем с мотоблоком.

Процесс постройки адаптера для мотоблока, представлен на этих подробных фото:

Передняя ось с самодельными поворотными кулаками.

Самодельная рама сварена из профильной трубы.

К раме приварено основание под сидение.

Рулевая рейка от автомобиля ВАЗ.

Рулевые тяги также от автомобиля ВАЗ.

В результате автор сделал минитрактор из мотоблока своими руками.

Автор самоделки: Михаил Яичников.

Популярные самоделки из этой рубрики

Самодельный прицеп для мотоблока.

Культиватор из бензопилы своими руками.

Электрокультиватор своими руками.

Самодельный адаптер к мотоблоку.

Самодельный минитрактор своими руками.

Дисковый окучник для мотоблока своими руками.

Самодельный гусеничный трактор.

Чертежи картофелекопалки для мотоблока: размеры, ф.

Самодельная картофелесажалка для минитрактора.

Самодельный мини трактор 4×4.

Окучник для мотоблока своими руками.

как изготовить самодельное приспособление с рулевым управлением по чертежу

Обработка земли на дачном участке зачастую оказывается очень сложным и трудоёмким занятием, если не использовать дополнительную технику. Для облегчения работы владельцы дачных коттеджей, занимающиеся сельским хозяйством, покупают специализированную технику, например, мотоблок. Но к нему, как правило, требуется адаптер, который часто изготавливают самостоятельно.

Зачем нужен

Использование мотоблока в частном хозяйстве имеет однозначные преимущества, такие, как дешевизна агрегата и простота использования. Но несмотря на это, есть и существенные минусы. За подобной техникой приходится ходить, словно за лошадью. При больших землевладениях это довольно утомительно. Поэтому многие хозяева или приобретают в магазине, или изготавливают самодельные адаптеры для мотоблоков своими руками. Такое приспособление может превратить двухколёсного коня в полноценный четырёхколёсный минитрактор.

С первого взгляда изготовление подобной техники кажется непостижимым проектом, который в домашних условиях нереально выполнить. Но это заблуждение многих. Такую конструкцию достаточно легко выполнить дома, причём не потребуется особого опыта. Достаточно иметь минимальные умения работы со сварочным аппаратом.

Адаптер — это отдельный элемент, которые может прикрепляться и открепляться от техники. Он имеет собственную ступицу и колёса. При соединении мотоблока с адаптером можно получить полноценное четырёхколёсное средство передвижения. К сожалению, такое устройство зарегистрировать в ГИБДД не получится.

Суть в том, что мотоблок не имеет простейших систем безопасности, поэтому не является транспортным средством. А так как все его механизмы открытые, он никогда не сможет пройти сертификацию. Причём заводские модели также нельзя будет зарегестрировать как средства передвижения.

На подобных устройствах с адаптерами запрещается передвигаться на дорогах общего пользования. Если есть необходимость проделывания работ вдали от участка, то можно перевезти мотоблок на поле с помощью дополнительного прицепа.

Виды дополнительных «гаджетов»

Как и заводские, так и самодельные модели разделяются на много видов и классификаций. У каждого производителя могут зачастую появляться новые модели, которые ранее не были известны. Также и при самостоятельной сборке конструкция может выйти нестандартной, если у мастера хорошая фантазия и умение конструировать сложные аппараты без чертежей.

Но если говорить об общих принципах классификации, то конструкции можно разделить на два вида:

1. С рулевым управлением. При таком способе установки адаптер жёстко скреплён с мотоблоком, и для управления есть отдельный рулевой узел. Управлять колёсами можно как и задними, так и передними, в зависимости от авторской задумки и особенностей использования. Управлять подобной техникой несложно — это сравнимо с вождением автомобиля или квадроцикла.
2. С подвижными крепежами. Такая конструкция сможет без проблем изменять угол поворота между прицепом и мотоблоком. Изготовлять аппарат проще, чем со сплошной рамой, но при работе будет сложнее поворачивать, да и угол поворота оставляет желать лучшего. Если говорить о расположении адаптера, то можно также выделить мотоблок с передним рулевым управлением и задним (в зависимости от того, с какой стороны будет находиться мотоблок).

Элементы конструкции

Для того чтобы сделать мотоблок с рулём и адаптером своими руками, необходимо сначала понять, какие элементы этот аппарат будет иметь, а также составить подробные чертежи и схемы. Стоит заметить, что при самостоятельной проектировке конструкции следует делать расположение управляющего колеса близко к ведущим колёсам аппарата. Это позволит избежать пробуксовки во время работы.

Мотоблок с адаптером включает в себя такие элементы конструкции:

• Рама. Бывает два варианта оформления — лестничная и хребтовая. Иногда изготавливают общую раму для адаптера и мотоблока. В этом случае рама полностью изменяется и создаётся новая конструкция.
• Подвеска. Она не должна быть жёсткой. В основном это поворотная, портальная, осевая, мостовая и т. п.
• Портал для навесного оборудования. Его изготовление оправдано при заднем расположении адаптера. В противном случае требуется изготавливать портал для мотоблока. Также возможно крепление отвала.
• Устройство для скрепления. Это самый важный элемент аппарата. Его функция заключается в соединении двух устройств и надёжном передвижении. Если есть рулевое управление колёсами, то сцепка должна быть жёсткой, а если поворачивать нужно с помощью угла между адаптером и мотоблоком, то с помощью горизонтальных шарниров.
• Место для водителя. Оно должно выполняться с учётом безопасности водителя. При возможности лучше оборудовать дополнительные элементы управления.
• Управление конструкцией (если скрепление с мотоблоком жёсткое). Его можно взять в готовом виде, например, с классической модели ВАЗ или сделать самостоятельно. Если учесть особенности передвижения, то не является обязательным придерживаться каких-либо норм безопасности при создании рулевого управления.

Создание устройства без рулевого управления

Аппарат без рулевого управления или мотоблок-переломка делается на основе шарнирного соединения. Водитель при этом размещается на самом адаптере, а поворачивает за счёт изменения угла сцепки между мотоблоком и дополнительным «гаджетом».

Для производства подобной конструкции нужно приготовить:

• Профильную трубу от 40 до 60 сантиметров. Это зависит от мощности мотоблока и желаемого результата.
• Швеллер размеров профильной трубы.
• Толстая труба или стальной круг, на котором будет просверлены отверстия для непосредственной сцепки аппарата.
• Стальные стержни из закалённой стали для крепления.
• Два колеса и ступица к ним.
• Набор болтов и гаек.
• Сварка.
• Профессиональная дрель или сверлильный верстак.
• Болгарка.
• Токарный станок.
• Краска и грунтовка.

Размер алаптера для мотоблока будет зависеть от желаемого результата и функций, которые должен будет выполнять такой аппарат. Особых правил по размеру подобного устройства нет. Например, адаптер может существенно превышать размеры мотоблока.

Перед тем как приступать к работе, необходимо сделать или заказать чертёж работы. Рама при этом может быть или ниже, или выше самого мотоблока, страшного здесь ничего нет. Но следует учесть, что расположение самого водителя должно находиться близко к углу поворота и ведущим колёсам. Также сидения лучше устанавливать низко для лучшей устойчивости.

При монтировании колёс их можно располагать не только на оси. Даже с какой-то стороны лучшим будет их портальное расположение. Такое техническое решение обеспечит достаточный клиренс для полевых работ в сложных условиях. Шины лучше устанавливать высокопрофильные, поскольку амортизация будет получше. Необходимо следить за соосностью колёс.

Многие делают ошибку, думая, что домашнее изготовление адаптера требует дополнительных инструментов. Но в реальности любой заводской инструмент можно заменить подручными средствами. Например, для удобной и ровной фиксации элементов между собой перед сваркой их можно расположить на лист ДСП, необязательно использовать заводские кондукторы. На ровной поверхности выкладываются элементы одной плоскости и проводится их сварка. Это позволяет сделать конструкцию правильной геометрической формы. После этого свариваются боковые швы.

Шлифовать швы сварки нужно только тогда, когда вся конструкция держится вместе и все соединения проверены на прочность.

Главная часть работы — это изготовление сцепного устройства. Оно заключается в использовании шарнира на двух плоскостях. Вертикальная плоскость обеспечивает угол поворота, а горизонтальная — диагональное вывешивание при прохождении пересечённой местности.

Такую конструкцию необязательно изготавливать на подшипниках, но она все же сложнее, чем жёсткий мотоблок с передним адаптером. Втулки должны иметь минимальные люфты, а также они нуждаются в постоянной смазке.

Установка сидения

Сидения необходимо монтировать таким образом, чтобы спина водителя при любых углах поворота не отрывалась от него. Если силовая установка размещается со спины управляющего, то дополнительное управление не требуется, а размещается только на адаптере. Иногда мастера размещают дополнительные рычаги для управления различными машинами для обработки земли.

С задней стороны рамы располагается крепление для навесного оборудования, а так как водитель сидит к ним спиной, управление будет затруднено. Такие проблемы можно решить с помощью усовершенствования навесного оборудования.

Необходимо вмонтировать несколько тяг, с помощью которых можно будет регулировать высоту дополнительных устройств для обработки земли.

Адаптер для мотоблока Нева

Нева является одним из самых популярных производителей мотоблоков на постсоветском пространстве. Адаптер к подобным мотоблокам можно без особых проблем купить в магазине: фирменном или обычном строительном. Но есть и способы проще, а именно изготовление такого адаптера своими руками.

Адаптер для мотоблока Нева 4х4 приставляет довольно простую конструкцию:

• Рама устройства, на которую устанавливается всё оборудование.
• Сидение для водителя.
• Колёса и ступицы.
• Механизм для соединения адаптера и мотоблока.

Другими словами, адаптер выглядит как присоединяемая тележка с сидением. Мотоблоки могут быть и других производителей, таких как Кентавр, Зирка, Кроссер, МТЗ, Викинг, Салют и другие. Они все подойдут для подобного адаптера. Розниться может только механизм сцепки двух устройств. Готовая конструкция будет напоминать минитрактор, но только условно его можно будет так назвать. Мощность будет оставаться та же, то есть от двигателя устройства.

Некоторые адаптеры оборудуют дополнительными отделами для хранения груза, или подъёмными рычагами. В основном к устройству, кроме его непосредственной сцепки с мотоблоком, можно прицепить и дополнительное навесное оборудование, например, сеялку, культиватор, копалку для картошки, плуг, борону и другие устройства.

Колёса необходимо монтировать на довольно прочную ось, чтобы была возможность двигаться по сложным участкам дороги и поля.

Такое приспособление для мотоблока Нева своими руками можно сделать по чертежам, которые все между собой достаточно похожи. Но всё же есть в адаптере для Невы свои конструктивные особенности.

В основном заводские модели имеются в следующей комплектации:

• задние адаптеры с рулевым управлением;
• переднее расположение адаптера;
• полноприводные модели.

С помощью такого устройства можно существенно увеличить комфорт водителя при движении и не только. Это позволяет избежать больших трудозатрат ещё до начала работы, не говоря уже о самом процессе вспашки. Достаточно просто сесть на удобное сидение и выполнять простую мануальную работу. Тем более что конструкция этих агрегатов несложная и сделать их может каждый.

Единственным особым умением является опыт работы со сваркой. Хотя даже с общим пониманием сути работы можно сделать адаптер самостоятельно. И цена подобного изделия будет небольшая.

своими руками, передний с рулевым управлением, самодельный с рулем, чертежи, как сделать, задний, отзывы владельцев

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

• убирать сено;
• выравнивать поверхность почвы;
• транспортировать грузы;
• боронить землю;
• очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

• рамы;
• сиденья оператора;
• двух колес;
• оси;
• сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
2. Наибольшая грузоподъемность — 100 кг.
3. Диаметр колеи составляет 67 см.
4. Габариты равны 130х70х71 см.
5. Вес устройства — 22 кг.
6. Гарантийный срок работы — 5 лет.

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

1. Прочное соединение с мотокультиватором. В аппарате имеется отдельный руль. Управляемые колеса расположены спереди или сзади (возможны оба варианта).
2. Подвижное соединение. При этом все время меняется угол между культиватором и тележкой. Поворот требует больших усилий, из-за того что место соединения подвижно.

Устройства подразделяются также по наличию ведущих колес на:

1. Передние. Узел сцепки находится сзади.
2. Задние. Узел сцепки расположен спереди.

Прицепы подразделяют на:

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

С рулевым управлением

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от завода-изготовителя «Красный Октябрь» нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

С подвижным сочленением

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

1. Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
2. Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
3. Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

1. Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
2. Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
3. Гайки винты, шайбы.
4. Смазка: солидол.
5. Сварочный аппарат, дрель со сверлом, провода, диски.
6. Болгарка.
7. Отвертка, гаечный ключ, шуруповерт.
8. Рама для поворота культиватора при помощи руля.

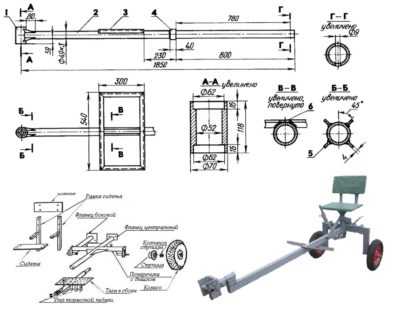

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Адаптер к мотоблоку своими руками, видео, чертежи, фото

Вы можете пойти путем наименьшего сопротивления и купить в магазине готовый адаптер к мотоблоку, тем более, что их имеется большое количество и разнообразие, Но, если вы обладаете технической творческой жилкой, то самостоятельно изготовить адаптер к мотоблоку своими руками не будет для Вас большим трудом при одновременном сохранении довольно ощутимых денежных средств, которые нужно было бы отдать за готовый адаптер.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья. Вот, собственно, и все.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.

Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

1. два колеса;
2. уголок, лист и трубы стальные;
3. сварочный аппарат;
4. мягкое сидение;
5. орудия для садово-огородных работ;
6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

• 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
• 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
• 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
• 5. Установка дополнительных навесных приспособлений (орудий труда).
• 6. Проверка работоспособности готового мини-трактора.
• 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:
плуг;
выкапыватель картофеля;
окучиватели;
борона;
скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Адаптер для мотоблока своими руками видео подборка

Адаптер для мотоблока своими руками: виды, размеры, инструкция

Адаптер для мотоблока должен быть знаком всем, кто владеет усадьбой или лето проводит на даче. Ведь чтобы усовершенствовать процесс работы на участке загородного дома или дачи используют специальную технику, в частности, мотоблоки. Избавить себя от излишней физической нагрузки и сделать это устройство универсальным, способным справляться со множеством работ: прополкой, окучиванием, уборкой снежных заносов, поможет адаптер, приобретенный за немалые деньги или сделанный своими руками.

Что такое адаптер для мотоблока

Адаптер для мотоблока — конструкция, предназначенная для езды и управления устройством для сельскохозяйственных работ.

Любая работа на земельном участке отнимает много сил и времени. Поэтому огородники все чаще используют спецтехнику, такую, как мотоблоки. Но сделать все этим агрегатом нельзя. Без специального адаптера вы не сможете полоть или окучивать землю, а также убирать снег и строительный мусор. Тележка с сидением для мотоблока сейчас стоит достаточно дорого. Однако есть выход. В нашей статье вы узнаете, как можно сделать самодельный адаптер для мотоблока своими руками без особых усилий.

Адаптер для мотоблока — что это такое?

Адаптер — это специальный модуль для езды на мотоблоке. С его помощью вы сможете управлять мотоблоком сидя и одновременно с этим обрабатывать землю. Адаптер для такого мотоблока, как Нева, имеет рулевое управление. Его можно сделать своими руками, но об этом позже. Сейчас мы рассмотрим с вами назначение навесного оборудования.

С помощью адаптера вы значительно упростите применение мотоблока. Вы сможете менять насадки для посадки и окучивания картофеля, плуга, плоскореза и других приспособлений. Также адаптер ускорит любые огородные работы. То есть, если использовать такое приспособление, то рабочая скорость увеличится с 5 до 10 км/ч.

Знаете ли вы? Самая популярная модель мотоблока — CAIMAN VARIO 60S.

Особенности конструкции адаптера к мотоблоку

Адаптер к мотоблоку состоит из:

1. рамы;
2. сиденья для посадки водителя;
3. пары колес;
4. колесной оси;
5. устройства для сцепки.

То есть, адаптер выглядит как тележка и прикрепляется к мотоблоку. После этого мотоблок становится похожим на мини-трактор.

Теперь расскажем про каждую составляющую подробнее.

Для создания мотоблока с передним рулевым управлением, обязательно нужна рама. К ней крепится сидение для водителя или кузов. Устанавливается рама на шасси.

Сиденье для водителя

Для удобства к раме крепится сидение для водителя. Это продумано для того, чтобы было комфортно и легко управлять мотоблоком во время работы в огороде.

Колеса и колесная ось

Колеса и колесная ось облегчит вам работу с мотоблоком в огороде.

Существует два типа колес для мотоблока — металлические и резиновые. Металлические колеса используются для качественной работы на полях. Резиновые оснащены протекторами, которые позволят вам ездить по грунтовой дороге. В любом случае колеса на адаптер идут в комплекте к мотоблоку при покупке. Но если вы захотите их поменять — обратите внимание на тип этой составляющей и их размер.

Устройство для крепления (сцепки) с мотоблоком

Сцепка для мотоблока Нева изготовляется из чугуна или стали. Выполняется она с помощью сварки. Сцепка — это одна из важных составляющих узлов. Она обеспечивает надежное соединение прицепного оборудования к мотоблоку. Самым популярным считается П-образный узел сцепки, ведь благодаря данному приспособлению транспортное средство становится более устойчивым.

Знаете ли вы? Первый двухколесный трактор появился в 1912 году благодаря Конраду фон Мейенбургу.

Самостоятельное изготовление адаптера к мотоблоку своими руками: чертежи и пошаговая инструкция

Теперь поговорим о том, как сделать передний адаптер для мотоблока с рулевым управлением. Мы расскажем вам о том, какие материалы вам понадобятся, а также опишем пошаговую инструкцию создания и сборки агрегата.

Что понадобится для создания адаптера

Для создания адаптера с рулем для мотоблока вам понадобятся следующие материалы:

1. Пара колес с осью. Радиус колес варьируется в пределах 15-18 дюймов. Могут подойти даже колеса от старого автомобиля «Волги».
2. Подшипники для рулевой колонки и колес.
3. Металл для рамы (уголок, труба или швеллер).
4. Крепежные элементы (гайки, болты, шайбы).
5. Смазочный материал (солидол или литол).
6. Расходные материалы (диски для болгарки, электроды, сверла).
7. Сварочный аппарат.
8. Дрель.
9. Болгарка.
10. Набор гаечных ключей.

Важно! Колеса должны иметь не слишком маленький или большой радиус. Это может привести к опрокидыванию машины.

Алгоритм действий для создания адаптера для мотоблока

Переходим к изготовлению адаптера к мотоблоку. Для начала вам нужны чертежи, согласно которым будет производиться изготовление всех частей и их крепление.

Вы можете сделать чертеж самостоятельно, если владеете соответствующими навыками. Если же боитесь допустить ошибку в расчетах — поищите чертежи в сети Интернет или на специализированных сайтах. К примеру, по данной схеме можно сделать самый простой адаптер для мотоблока.

Важно! Перед началом работы по чертежам обязательно проверьте соответствие цифр и размеров.

Для создания адаптера рулевого для мотоблока нужна рама с вилкой и втулкой. Это поможет вам поворачивать мотоблок с помощью руля.

Переходим к сборке мини-трактора своими руками.

Этап 1. Все начинается с изготовления рамы. Сделать ее можно из нарезанных кусков металла нужной длины. Металл можно разрезать болгаркой и скрепить элементы болтами или электросваркой.

Этап 2. После рамы делаем ходовую часть. Если двигатель вашего мотоблока находится спереди, значит, ширину колеи нужно обусловливать базовыми колесами. Задние крепятся к раме с помощью оси. Сделать ее можно из куска трубы нужной ширины. На концах этой трубы запрессовываем втулки с подшипниками. На них и устанавливаются колеса.

Если двигатель вашего мотоблока расположен сзади, то ширина колеи должна быть больше, иначе мини-трактор не сможет нормально балансировать во время работы. В данной ситуации базовые колеса мотоблока лучше снять и установить на более широкий мост.

Этап 3. Для того чтобы сделать руль к мотоблоку, не обязательно снимать дополнительно рукояти у мотоцикла или автомобиля.

Достаточно использовать рукояти от мотоблока. Таким образом, вы сможете управлять мини-трактором рулем, который с виду напоминает мотоциклетный.

Однако вы не сможете нормально сдавать заднюю. Поэтому, лучше будет установить рулевую колонку на мини-трактор.

Этап 4. При использовании цельнометаллической рамы, рулевое управление будет интегрироваться на переднюю ось мотоблока.

Можно сделать шарнирно-сочлененную раму, тогда рулевая колона будет поворачивать на переднюю полураму полностью. Для этого вам понадобиться приварить к передней полураме зубчатую шестерню. Другую шестерню устанавливают на рулевую колонку.

Этап 5. Сидение, которое предварительно можно снять с легкового автомобиля, следует приварить к раме салазки. Оно должно регулироваться, особенно при управлении передним адаптером, который крепится к мотоблоку.

Этап 6. Если вы планируете использовать мини-трактор для работы с культиваторами и плугами, то вам нужно дополнительно приварить кронштейн. Для работы с навесным оборудованием следует установить дополнительную гидравлическую систему. Насос можно запросто снять с сельскохозяйственной техники.

Для работы с полуприцепами вам понадобиться приварить фаркоп от легкового автомобиля к задней части рамы.

Этап 7. Сцепку для мотоблока можно сделать своими руками, мы даже предоставим вам нужные чертежи, дабы облегчить работу.

Для того чтобы сделать П-образную сцепку, вам понадобиться металлический швеллер правильного размера и толщины. Крепят сцепку под рулевую колонку мотоблока. Следуя нашим чертежам, вы сможете просверлить отверстия в определенных местах. Через них и будут крепиться штырь и кронштейн.

Важно! Все детали должны быть сделаны из высокопрочной и качественной стали.

Передний адаптер на мотоблок Нева завершен. После сборки вам необходимо смазать мини-трактор и опробовать. После этого подготовку адаптера можно считать оконченной, и вы сможете спокойно работать на мотоблоке.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Источник
