Игрушка Поделки динамические Поделки для мальчиков Выжигание Выпиливание Динамическая игрушка «Гимнаст на палочках» Дерево Фанера

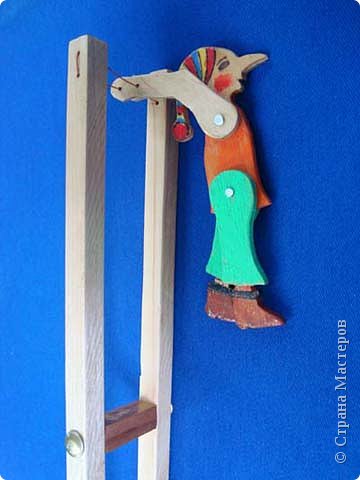

Вариант игрушки «Буратино»

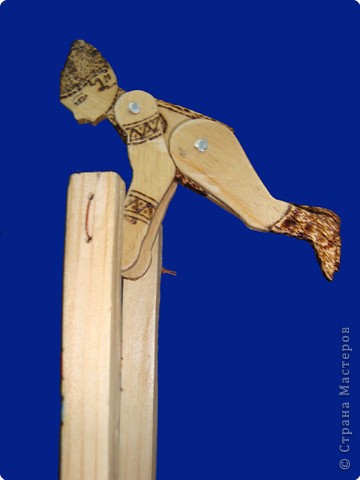

Вариант игрушки «Гугуцэ»

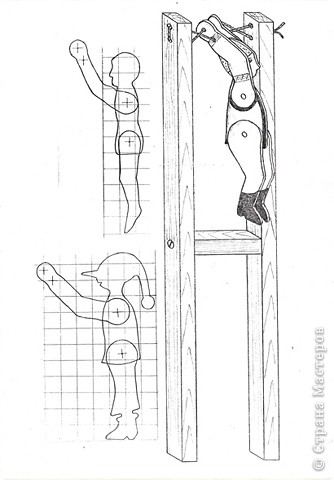

Эта
забавная игрушка имеет распространение по всему миру. При легком сжатии нижних
концов палочек фигурка приходит в
движение, имитируя гимнаста на перекладине.
При ее изготовлении ученик может сделать выбор фигурки (Гимнаст,
Буратино или Гугуцэ), способ крепления палочек к среднику (мебельными гвоздями или шурупами),
способ отделки (выжигание или роспись). Рекомендуется для изготовления в 5,6
классах.

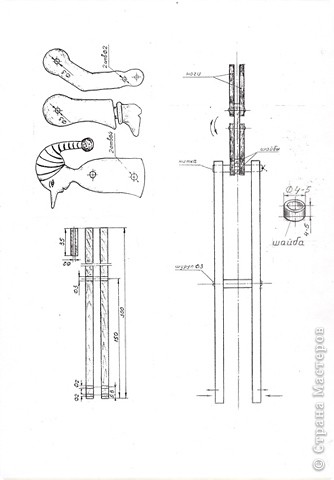

1.
Для изготовления палочек используйте твердые породы
дерева (береза, бук, дуб и др.).

2.
Шайбы, устанавливаемые между руками фигурок,
можно сделать из ПХВ (изоляция электрического провода).

3.
В качестве материала для заклепок можно использовать
алюминий от электрического провода.

4.
Обратите особое внимание на заклепку: перед
формированием головок торцы стержня сделать плоскими с помощью напильника;
длина его должна превышать толщину соединяемых деталей не более, чем на 2-3 мм;
Заклепка не должна быть плотной, т.е. все детали могут свободно двигаться.

5.
Нитка, для крепления фигурки гимнаста к палочкам,
должна быть достаточно прочной (рекомендую капроновую Ø0,5-1 мм).

6.
Не оставляйте очень короткие концы ниток после
завязывания узла (для возможности регулировки).

7.
Не сжимайте с большим усилием концы палочек, они
могут сломаться.

Источник

Детский мир

Итак, для изготовления гимнаста на перекладине, нам понадобятся кусочки фанеры, лобзик, наждачная бумага, крепкая веревка, мелкие сапожные гвоздики и,…пожалуй, хватит, остальное найдем в процессе работы.

Выпилим лобзиком по дереву из фанеры для начала две полоски размером 200 мм на 20 мм – это будут боковые стойки нашего спортивного снаряда. Теперь нам нужна между ними перекладина, которую мы сделаем из деревянного брусочка шириной 20 мм и длиной 60 мм, толщину можно сделать любую.

Выжжем с одного конца стоек по два отверстия, используя тонкий наконечник выжигателя, или попробуем просверлить очень тонким сверлом, только аккуратно, чтобы тонкие стойки не раскололись. Теперь между стойками в нижней части прибьем брусок тонкими сапожными гвоздями.

Фигурка гимнаста будет сделана из фанеры

Далее нам нужен сам гимнаст. Его мы выпилим тоже из фанеры, предварительно нарисовав контур гимнаста. В принципе можно выпилить кого угодно: гимнаста, медведя, лягушку, все, на что способна ваша фантазия. Но в нашем случае мы делаем гимнаста. Здесь размещены два рисунка, они не много разные, но принцип изготовления один и тот же.

Например, на одном рисунке туловище гимнаста выпилено вместе с ногами, на другом ноги были выпилены отдельно, также как и руки. Какой способ выбрать решать вам. В руках нужно просверлить по три дырки: две в ладонях и одну в предплечье.

Руки прикрепим к туловищу гимнаста гвоздиками либо тонкими болтиками, так чтобы они свободно вращались вокруг туловища. Точно также прикрепим ноги, если вы их изготовили отдельно.

Предварительно все части тела гимнаста отшлифуйте наждачной бумагой, чтобы фигурка его стала гладкой и красивой.

Теперь положим гимнаста между стойками и соединим двойные отверстия крепкой веревкой, капроновой нитью, можно надеть на них пластиковые трубочки от сока. Все наш веселый гимнаст готов. Скрестите его веревки, перекинув назад, а теперь нажмите на нижние концы перекладин, и гимнаст начнет вращаться.

Гимнаст на перекладине очень веселая и смешная поделка. Посмотрите как здорово вертится фигурка гимнаста на своей перекладине. Вы можете подарить гимнаста на перекладине своему лучшему другу, и он наверняка будет бесконечно рад вашему вниманию.

Источник

КАРТОННЫЙ ГИМНАСТ

Детям нравятся динамичные игрушки — чтобы они двигались, дергались, кувыркались. Хочу предложить именно такую — подвижную и забавную, напоминающую гимнаста на турнике.

Турник

Сделать подобную игрушку для ребенка совсем не сложно. Основанием турника, его «стойками» служат две деревянные рейки сечением 15×10 мм и длиной 230 мм. В нижней части они имеют распорку из деревянного стержня (например, из карандаша) или такой же рейки, закрепленной с помощью гвоздиков. Расстояние между стойками (то есть размер распорки) выбирается такое, чтобы играющий мог охватить их одной рукой.

Вверху стоек имеются по два вертикально расположенных отверстия под «перекладину» ее роль выполняет крепкая нитка, тонкий шнурок или леска, пропущенная так, что до рук фигурки спортсмена и между рук она оказывается перекрещенной.

Фигурка

Она выполняется из жесткого картона, тонкой фанеры или шпона. Туловище гимнаста вырезается заодно с головой, а руки и ноги — по отдельности. К туловищу они присоединяются шарнирно — с помощью проволочных осей или лески, завязанной или оплавленной на концах после пропускания через каждую пару конечностей и туловище.

Собранную таким образом фигурку подвешивают на нитяную «перекладину» турника, как упоминалось выше.

Игрушка «Гимнаст» в сборе:

1 — стойки, 2 — поперечина-распорка, 3 — ноги, 4 — туловище, 5 — рука, 6 — нити «перекладины», 7 — шарниры конечностей, 8 — крепление распорки (гвоздь, 2 шт.).

Отделка

Фигурку спортсмена можно просто раскрасить, нарисовать лицо, обозначив на туловище и ногах спортивную форму, а руки оставив нетронутыми То же можно выполнить не красками, а выжиганием, если фигурка выполнялась из фанеры или шпона.

Стойки турника и распорку можно оставить нетронутыми или покрасить яркими масляными красками, покрыть мебельным лаком.

Принцип действия

Играющий берет игрушку одной рукой за стойки турника ниже распорки и делает сжимающие движения. «Перекладина» турника при этом натягивается, перекрученная часть ее в этот момент старается раскрутиться, передавая это движение рукам фигурки «спортсмена». В зависимости от прилагаемых на стойки турника усилий «гимнаст» раскачивается или взлетает над турником.

Для получения этого эффекта не требуется большой закрутки перекладины при сборке игрушки достаточно просто продернуть нить в отверстия рук крест-накрест — то есть верхнюю нить в нижнее отверстие, а нижнюю нить — в верхнее отверстие.

А. ГЛОТОВ, школьник, с. Елнать, Ивановская обл.

Источник

Акробат игрушка своими руками

Движущаяся игрушка из дерева своими руками. Медвежонок-акробат (мастер-класс и видео)

Можете заказать вязаную игрушку с этого сайта! Пересылка Почтой России в любой город! Мои контакты смотрите тут. Также заходите на мой магазин подарков, игрушек и одежды ручной работы — Подарочкин.ру

Игрушка медвежонок-акробат довольно увлекательна, несмотря на ее кажущуюся простоту. Вы можете порадовать своего малыша, сделав такого медвежонка своими руками. Игрушка движущаяся. Если по очереди тянуть то за одну, то за другую веревочку, медвежонок поднимается по канатикам вверх ( смотрите видео внизу). Для изготовления игрушки вам понадобится деревянная дощечка или фанера толщиной от 6мм, веревка, дрель со сверлами, лобзик и краски.

Вот нехитрый чертеж — схема игрушки:

Итак, из дощечки выпиливаем фигурку медвежонка или какую-либо другую фигурку по вашему вкусу. В центре рук вдоль тела необходимо просверлить отверстия диаметром с веревку (чуть больше). Отверстия сверлим под углом 45 градусов к голове. Теперь необходимо выпилить планку из бруска дерева чуть толще нашей фигурки. В этой планке нужно просверлить 3 отверстия: одно из них посередине. Теперь делим расстояние до середины на 3 части и просверливаем следующее отверстие на расстоянии 1/3 от края. С другой стороны планки на таком же расстоянии сверлим 3-е отверстие. На центральном отверстии делаем петлю из веревочки, за которую будем подвешивать игрушку. Берем 2 веревочки и завязываем на каждой узелок на конце.Через 2 других отверстия пропускаем эти веревочки и затем ведем их через отверстия в лапах медвежонка. Снизу завязываем узелки или крепим деревянные бусины.

Подвешиваем игрушку за петлю и тянем по очереди за обе веревочки, как при процессе дойки коровы. Медвежонок перемещается вверх.

Как сделать акробата из фанеры

Чтобы сделать акробата, который будет спускаться по наклонной плоскости, понадобится два деревянных бруска толщиной 1 сантиметр, небольшой кусок фанеры, закругленные деревянные цилиндры или карандаши и клей.

Размеры самой игрушки выбираются произвольно, в зависимости от наличия материала. В деревянном бруске, который будет основанием игрушки, делается наклонный паз в половину толщины бруска. В этот паз будет вставляться наклонная плоскость, по которой акробат будет спускаться вниз. Наклон паза должен быть не более 30 градусов, иначе скорость движения акробата окажется слишком большой.

В наклонной плоскости необходимо просверлить 13 отверстий. Отверстия сверлятся на разных сторонах бруска со смещением в половину расстояния отверстий на одной стороне. Диаметр отверстий подбирается в зависимости от толщины деревянных цилиндров, которые будут в них вставляться. Отличным материалом для этих цилиндров могут послужить цветные карандаши. Карандаши обязательно должны быть круглыми, без граней. Посадку карандашей в отверстия плоскости необходимо делать с помощью клея.

Для изготовления самой фигурки акробата подойдет фанера толщиной не более 5 миллиметров. Согласно рисунку начертите контур фигурки на фанере. Ширина фигурки должна быть в пределах расстояния между двумя вклеенными карандашами на наклонной плоскости. Вырезать акробата лучше всего лобзиком.

Для лучшего скольжения акробата по наклонной плоскости фанеру и деревянные бруски необходимо зачистить наждачной бумагой и покрыть лаком. Чтобы игрушка смотрелась красивее, поделку можно раскрасить. Акробат, установленный вверху, будет спускаться вниз, переваливаясь с одного бока на другой.

Гимнаст — забытая игрушка

основная стойка гимнаста

Эта незамысловатая игрушка приносит детям много радости: так здорово смотреть, как на верёвочной перекладине сам по себе кувыркается человечек, повинуясь незаметному движению твоих пальцев! Игрушка эта была известна ещё в 50-е годы прошлого столетия, а потом постепенно исчезла.

Сделать её несложно. Возьмите плотный, лучше гладкий, картон и

схема изготовления гимнаста

нарисуйте на нём все детали тела гимнаста. Вырежьте их аккуратно и проделайте шилом дырочки в нужных местах. Соедините все детали заклёпочками, а если их нет, то проволокой так, как показано на схеме. Соединения должны быть очень подвижными, как шарниры. Можно нарисовать гимнасту костюм, только следите, чтобы краска ложилась тонким слоем и не мешала бы его движениям. Вообще фигуру гимнаста можно сделать любой – как нарисуете.

нормальное положение ниток

Теперь сделайте для гимнаста турник. Две вертикальных планки-стойки соедините примерно в нижней трети короткой горизонтальной, скрепив их маленькими гвоздиками. В верхней части каждой стойки просверлите тонким сверлом 2 отверстия одно под другим – сквозь них и через руки гимнаста (он при этом должен быть обязательно вниз головой) протяните прочную гладкую нитку, натяните её не очень туго, но так, чтобы не провисала и завяжите узел с внешней стороны одной из стоек. Нитка образует прямоугольник, если гимнаст стоит на руках, а если он висит, верхняя и нижняя нитки перекручиваются, как показано на фото и на схеме.

Гимнаст готов. Как им управлять? Возьмите турник одной рукой за нижние концы стоек, сожмите их слегка и сразу ослабьте давление – гимнаст перевернётся за счёт натяжения ниток, стремящихся при натягивании раскрутиться. Вот так, надавливая и отпуская стойки (ниже горизонтальной планки, служащей упором), вы заставите человечка-гимнаста совершать головокружительные трюки и получите огромное удовольствие. А уж как детишки будут радоваться!

ВОЛШЕБНЫЙ «АКРОБАТ»

Принцип действия игрушки ясен из рисунка. Фигурка «акробата» высотой около 25 мм из пенопласта имеет сферическое основание из свинца. Сделав прыжок, фигурка встает на «ноги».

«Акробата» устанавливают на гетинаксовую плату размером 200X90X0,3 мм. В боковых стенках на одинаковой высоте от основания делают два паза, куда эту плату вставляют. Причем с одной стороны ее укрепляют жестко. С другой стороны паз достаточно широк, и плата может в нем свободно перемещаться.

Электромагнит используется в качестве «ударника». При нажатии на кнопку Кн1 (см. рис.) по катушке L1 течет ток, сердечник подпрыгивает вверх и ударяет по пластине. Одновременно вспыхивают лампы Л1, Л2, и «акробат» делает прыжок. Периодически нажимая кнопку, «акробата» заставляют выполнять «упражнения».

Устройство игрушки и ее электросхема.

В игрушке используются следующие детали: Б1 — батарея 3336Л, Л1, Л2 — лампы 3,5ВX0,28 А, Кн1 — кнопка звонковая. Электромагнит содержит 500 витков провода ПЭВ-1 0,44. Каркас электромагнита выполнен так. Из прессшпана или из плотной бумаги вырезают полоску шириной 40 мм наматывают в несколько слоев на карандаш и склеивают. Из толстого картона вырезают щечки Ø 30 мм с отверстием в центре, равным диаметру каркаса. Когда каркас готов, на него наматывают провод и убирают карандаш. Сердечником может служить стальной стержень Ø 5 мм длиной 40 мм.

Катушка электромагнита крепится на основание с отверстием в центре Ø 8 мм. Расстояние между верхней частью электромагнита и гетинаксовой пластиной должно быть минимальным. Однако после удара пластина не должна касаться электромагнита.

М. ГАЛАГУ3ОВА, В. ТРУФАНОВ, г. Свердловск
