Аудио полка Audi 80 B3; В4

Сообщение ale)(a » 07 апр 2009, 19:52

Аудио полка Audi 80 B3; В4
Вот сваял полку, перед тем как начать работу перерыл кучу материала по этой теме, но в процессе все равно пришлось, что то додумывать. С разу скажу, что все пришлось делать самому, начиная с отверстий
в кузове и до. ну в общем все.
Значит вот, штатная полка

Примерка динамиков (яйца Pioneer) выявила что они на полку не помещаются, из-за кармана (зачем то задуманного немецкими дизайнерами) пришлось замутить следующее. Запенить монтажной пеной часть кармана с обеих сторон. После засыхания пены, отрезаем лишнее повторяя старую форму, в итоге получаем тот же карман но короче, шпаклюем, шкурим.

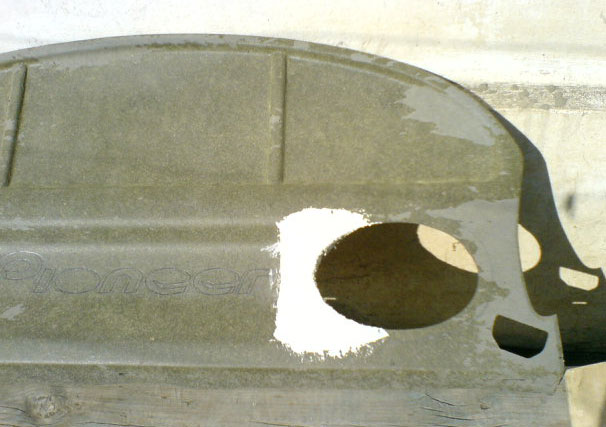

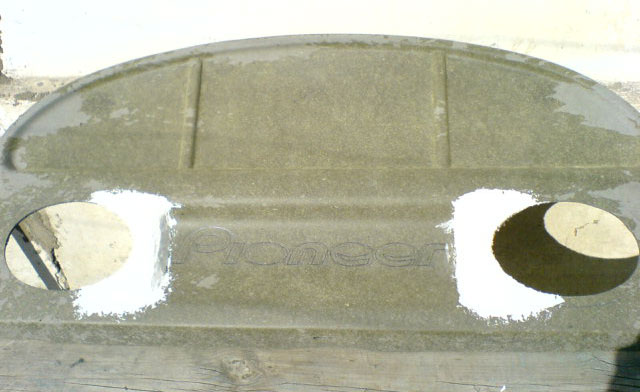

Затем отмечаем отверстия и выпиливаем отверстие (электролобзиком) получаем следующее

После чего ставим полку на место и отмечаем места под отверстия в кузове. Снимаем полку, ну вот тут то и начинается главный геморрой, как вырезать отверстия в металле. Лобзик туда не лезет, круг то же, пришлось старым проверенным способом, с помощью дрели, зубила и всеми любимой мамы. Затем мутим подиумы, прикручиваем и получаем следующее.

Источник

Форум владельцев Audi 80 в кузове В2

Меню навигации

Пользовательские ссылки

Информация о пользователе

Задняя полка

Сообщений 1 страница 30 из 90

Поделиться124.08.2009 16:20

Автор: craftsmanship
Приехал. накупался:-) назагарался:-)
Откуда: Н.Новгород
Зарегистрирован : 24.08.2009
Приглашений: 0
Сообщений: 480
Уважение: [+6/-0]
Позитив: [+18/-0]
Пол: Мужской
Возраст: 42 [1978-12-30]
Провел на форуме:
7 дней 13 часов
Последний визит:
01.08.2016 16:21

Поделитесь как изготовить полку, руки есть материал есть(кстати предлагайте варианты), временем тож распологаю, хочу сделать сам и материальчиком под тон потолка(вернее той же тканью).
Буду рад всем советам, да и не я один, думается.

С уважением, Руль!

Поделиться226.08.2009 07:44

Автор: italiano
Местный житель
Откуда: Омск 55rus
Зарегистрирован : 21.07.2009
Приглашений: 0
Сообщений: 3642
Уважение: [+12/-0]
Позитив: [+5/-0]
Пол: Мужской
Возраст: 39 [1981-11-13]
Провел на форуме:
27 дней 23 часа
Последний визит:
03.07.2021 16:18

я вот думал так.
вурезать из картона от ящиков лекало и подгонять его, а потом из чего то потолше.
но прикол в том, что родная полка как бы приподнята, а сделать такую самому неполучится, а придётся ровную полку ложить на железо, из-за чего будут видны дыры в оббивке боковин (эт у меня так).
так что пробуй, не забывая делать фотоотчёт

Поделиться326.08.2009 08:03

Автор: Admin_Audi_80_B2
Администратор
Откуда: Чебоксары
Зарегистрирован : 21.07.2009
Приглашений: 0
Сообщений: 324
Уважение: [+6/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 34 [1987-05-10]
Провел на форуме:
3 дня 15 часов
Последний визит:
26.04.2013 12:50

у меня акустическая полка от 6-ки стоит. зазор маленький есть, но в принципе смотрится сносно.

Поделиться426.08.2009 09:56

Автор: craftsmanship
Приехал. накупался:-) назагарался:-)
Откуда: Н.Новгород
Зарегистрирован : 24.08.2009
Приглашений: 0
Сообщений: 480
Уважение: [+6/-0]
Позитив: [+18/-0]
Пол: Мужской
Возраст: 42 [1978-12-30]
Провел на форуме:
7 дней 13 часов
Последний визит:
01.08.2016 16:21

Собственно полка у меня есть, только вот хочется что-б как родная была, а то эта которая есть только внешне смотрится на -4 а функционала 0. Вот я и задумал сделать практичную, крепкую и красиФую)))

Поделиться528.08.2009 23:07

Автор: Shishka
Активный участник
Откуда: Украина г. Ужгород
Зарегистрирован : 28.08.2009
Приглашений: 0
Сообщений: 308
Уважение: [+8/-2]
Позитив: [+6/-0]
Пол: Мужской
Возраст: 36 [1985-07-05]
Провел на форуме:
6 дней 12 часов
Последний визит:
25.02.2020 02:23

Вот моя задняя полка. ДВП+Фанера+ДВП делали ескиз по ткани из старой полки. Дирки по бокам я заклеил кожой в цвет салона Теперь вид и звук музыки отпадный.

Отредактировано Shishka (28.08.2009 23:10)

Поделиться629.08.2009 01:08

Автор: craftsmanship
Приехал. накупался:-) назагарался:-)
Откуда: Н.Новгород
Зарегистрирован : 24.08.2009
Приглашений: 0
Сообщений: 480
Уважение: [+6/-0]
Позитив: [+18/-0]
Пол: Мужской
Возраст: 42 [1978-12-30]
Провел на форуме:
7 дней 13 часов
Последний визит:
01.08.2016 16:21

Вот если бы кто лекало выложил. наверно я буду первым, как только руки дойдут сделаю и фотозадокументирую

Поделиться706.10.2009 14:02

Автор: PallMall
Участник
Откуда: Москва
Зарегистрирован : 08.09.2009
Приглашений: 0
Сообщений: 51
Уважение: [+1/-0]
Позитив: [+0/-0]
Провел на форуме:
20 часов 46 минут
Последний визит:
16.12.2009 07:46

Хочу сделать полку из пенополистирола. Материалл прочный, легко обрабатывается, а снаружи обтяну тканью или винилом.

Поделиться806.10.2009 20:10

Автор: Дима
Участник
Откуда: Украина.Днепропетровск
Зарегистрирован : 20.09.2009
Приглашений: 0
Сообщений: 25
Уважение: [+2/-0]
Позитив: [+0/-0]
Пол: Мужской
Провел на форуме:
9 часов 53 минуты
Последний визит:
27.10.2009 23:49

сложность в том что родная полка сложной формы и у нее множество изгибов точно воспроизвести ее из материалов типа дсп или фанеры крайне сложно если вообще возможно.моя полка была целая только облезлая.обтянул тканью типа кожзама на эластичной основе (брал в магазине «ткани») на пва.она хорошо обтянула криволинейные поверхности и вставил новые динамики.уже 6 лет прошло-нормально.потом выложу фотку.
фото http://s41.radikal.ru/i092/0910/90/f4299d7c2880.jpg

Отредактировано Дима (10.10.2009 19:51)

Поделиться906.10.2009 23:26

Автор: SpectroniK
Модератор
Откуда: РФ г.Рязань62
Зарегистрирован : 21.07.2009
Приглашений: 0
Сообщений: 3683
Уважение: [+64/-0]
Позитив: [+96/-0]
Провел на форуме:
3 месяца 28 дней
Последний визит:
22.09.2021 00:10

У меня родной материал сохранился очень хорошо.Почистил, внутри её проклеил и нормальненько получилось.

Поделиться1029.11.2009 20:37

Автор: Михаил
Активный участник
Откуда: Харьков
Зарегистрирован : 27.11.2009
Приглашений: 0
Сообщений: 226
Уважение: [+22/-0]
Позитив: [+9/-0]
Пол: Мужской
Возраст: 32 [1988-11-21]
Провел на форуме:
2 дня 10 часов
Последний визит:
23.12.2010 19:22

могу как вариант предложить по крайне мере я так надумываю. Берем старую полку снимаем замеры с учетом толщины нашей будущей полки и ткани дальше берем металлические пластины выгибаем форму так сказать полки затем берем фанеру или лучше доску 1.5 или 2 см.режим её частями по местах изгиба металлических пластин подгоняем края чтобы небыло сильных щелей. чем то напоминает мозаику:)
ну вот теперь эти детали склеиваем на эпоксидный клей и прикручиваем к пластинам места стыков тоже промазать эпоксидкой получается целая полка дальше обтягываем тканью кожей ковролином или алькантарой.
Предложил как вариант.

Поделиться1119.12.2009 22:18

Автор: max_i_m
Активный участник
Откуда: в.новгород
Зарегистрирован : 18.12.2009
Приглашений: 0
Сообщений: 644
Уважение: [+4/-0]
Позитив: [+10/-2]
Пол: Мужской
Возраст: 32 [1989-03-28]
Провел на форуме:
5 дней 5 часов
Последний визит:
25.09.2012 16:36

у меня вообще сверху приклеена зелёая типа шерсти внутри фанерка сделана и преподнята смотриться нормик

Поделиться1210.03.2010 13:49

Автор: italiano
Местный житель
Откуда: Омск 55rus
Зарегистрирован : 21.07.2009
Приглашений: 0
Сообщений: 3642
Уважение: [+12/-0]
Позитив: [+5/-0]
Пол: Мужской
Возраст: 39 [1981-11-13]
Провел на форуме:
27 дней 23 часа
Последний визит:
03.07.2021 16:18

а если взять и стеклотканью покрыть? а то моя как тряпка и шурупы от динамиков вылетают, а снизу для поддержания формы пеной укрепить.

Поделиться1319.03.2010 15:16

Автор: Shishka
Активный участник
Откуда: Украина г. Ужгород
Зарегистрирован : 28.08.2009
Приглашений: 0
Сообщений: 308
Уважение: [+8/-2]
Позитив: [+6/-0]
Пол: Мужской
Возраст: 36 [1985-07-05]
Провел на форуме:
6 дней 12 часов
Последний визит:
25.02.2020 02:23

а если взять и стеклотканью покрыть? а то моя как тряпка и шурупы от динамиков вылетают, а снизу для поддержания формы пеной укрепить.

Легче купить универсальную.

Поделиться1428.08.2010 11:33

Автор: Serega
Участник
Зарегистрирован : 03.07.2010
Приглашений: 0
Сообщений: 82
Уважение: [+2/-0]
Позитив: [+1/-0]
Провел на форуме:
2 дня 12 часов
Последний визит:
02.04.2012 12:53

отпишусь и я)
Делал заднюю полку из трёх листов фанеры, склеил их в одну, получилась доска почти в 2 см толщиной)
Фрезером сделаны кайомки, чтоб полочка ставала на свое место.

Поделиться1528.08.2010 11:36

Автор: Serega
Участник
Зарегистрирован : 03.07.2010
Приглашений: 0
Сообщений: 82
Уважение: [+2/-0]
Позитив: [+1/-0]
Провел на форуме:
2 дня 12 часов
Последний визит:
02.04.2012 12:53

Поделиться1628.08.2010 14:59

Автор: Flow
V-DUB
Откуда: Выборг
Зарегистрирован : 18.01.2010
Приглашений: 0
Сообщений: 1188
Уважение: [+14/-2]
Позитив: [+33/-1]
Пол: Мужской
Возраст: 35 [1986-08-27]
Провел на форуме:
9 дней 16 часов
Последний визит:
07.06.2011 00:09

Поделиться1728.08.2010 15:08

Автор: Daniel’
ИнженеГр )))
Откуда: г. Воронеж 36
Зарегистрирован : 09.02.2010
Приглашений: 0
Сообщений: 4871
Уважение: [+45/-1]
Позитив: [+287/-0]
Пол: Мужской
Провел на форуме:
2 месяца 12 дней
Последний визит:
05.08.2019 17:28

Serega с перегородкой ты конечно жестоко обошелся. Не страшно было резать?
P.S. от чего совковые динамики запитал?

Читайте также: Делаем бра своими руками

Отредактировано Daniel’ (28.08.2010 15:09)

Поделиться1828.08.2010 20:40

Автор: Serega
Участник
Зарегистрирован : 03.07.2010
Приглашений: 0
Сообщений: 82
Уважение: [+2/-0]
Позитив: [+1/-0]
Провел на форуме:
2 дня 12 часов
Последний визит:
02.04.2012 12:53

там полка прикрепилась болтами к кузову, что не хуже чем перегородка (Три листа ДСП просто не сломаешь)
динамики из советских колонок S90 (маркировка динамиков ГДН75) по 75 Вт каждый, запитал от Мак Аудио 2100 500 Ват в максималке (мостом)
качает так, что волосы трусит на голове неслабо)) Это самый лучший вариант для саба в этой маштне, так как с багажника саба не слышно (ибо бензобак мешает), фазоинвертор вести из багажник в салон — левое дело тоже, так как это сложные расчеты и фазик нужно подбирать правильной длины. а саб качает или фазиком или дифузором, вот в моем случае — дифузором))
смотрим фото (не пугайтесь багажника, там все культурно, обшивку снял для установки усилка.

Отредактировано Serega (28.08.2010 20:43)

Поделиться1928.08.2010 20:48

Автор: Serega
Участник
Зарегистрирован : 03.07.2010
Приглашений: 0
Сообщений: 82
Уважение: [+2/-0]
Позитив: [+1/-0]
Провел на форуме:
2 дня 12 часов
Последний визит:
02.04.2012 12:53

да, забыл, страшно резать не было, но вот травмы))

Отредактировано Serega (28.08.2010 20:53)

Поделиться2028.08.2010 21:06

Автор: Flow
V-DUB
Откуда: Выборг
Зарегистрирован : 18.01.2010
Приглашений: 0
Сообщений: 1188
Уважение: [+14/-2]
Позитив: [+33/-1]
Пол: Мужской
Возраст: 35 [1986-08-27]
Провел на форуме:
9 дней 16 часов
Последний визит:
07.06.2011 00:09

Не бережешь себя))))))

Поделиться2128.08.2010 21:13

Автор: Serega
Участник
Зарегистрирован : 03.07.2010
Приглашений: 0
Сообщений: 82
Уважение: [+2/-0]
Позитив: [+1/-0]
Провел на форуме:
2 дня 12 часов
Последний визит:
02.04.2012 12:53

Серега — тот, что усилок в руках держит, а с рукой разрезанной стоит Андрей — родной брат =))

Отредактировано Serega (31.08.2010 12:37)

Поделиться2228.08.2010 23:24

Автор: MaxD
Участник
Откуда: СПб
Зарегистрирован : 16.04.2010
Приглашений: 0
Сообщений: 87
Уважение: [+2/-0]
Позитив: [+0/-0]
Пол: Мужской
Возраст: 49 [1972-06-02]
Провел на форуме:
4 дня 18 часов
Последний визит:
17.07.2018 06:22

Снял родную полку, аккуратно стянул с нее материал, изнутри (место там есть хоть и не много) усилил ее фанерой, остатками ламината все это на клею и саморезах. Задача сделать полку жесткой и тяжелой. Под динамики кольца из фанеры 12 мм (чтоб не легли на металл). материал приклеил назад. Полка стала весить килограм 5-7. По середине, для опоры поставил перегородку из пенополистерола (синего). Внутри, пространство под полкой заполнил синтепоном.
Все достаточно бюджетно, не нарушило изначальный вид, и звук вполне. Динамики JBL CS2165 40 ватт, 165 мм, глубиной 61 мм, под большие усилок надо уже. (Обязательно провода менять на акустический кабель, ЗВУК МЕНЯЕТСЯ КООРДЕНАЛЬНО.)
Фотки установленной полки (если кому интересно) сделаю на днях.
(Полки так делал 2 раза, при смене сидений пришлось и полку заднюю менять)

КСТАТИ РОДНЫЕ СИДЕНЬЯ ВСЕ ЕЩЕ ИЩУТ НОВОГО ВЛАДЕЛЬЦА, БЕЗВОЗМЕЗДНО, Т.Е. ДАРОМ
