Самодельный диспенсер для напитков своими руками

Сделать диспенсер для напитков можно самостоятельно, затратив минимум времени и усилий. Существует много способов, которые помогают достигать отличного результата. Само приспособление предназначается для комфортного и быстрого наполнения стаканов напитками – соком, газированной водой, прочими. Готовый атрибут будет обладать стильным внешним обликом и функциональностью. Его можно будет использовать в оформлении кафе, ресторана, домашнего мини-бара.

Что понадобиться?

Чтобы самостоятельно изготовить диспенсер, потребуется минимальный набор инструментов и материалов. Нужные предметы можно приобрети в любом сантехническом магазине. Подготовить следует:

• Емкость из стекла (с крышкой);
• Фланец стальной;
• Элементы сантехники из латуни: кран, сгоны, тройник, заглушки и соединители;
• Прокладки резиновые;
• Флюс, припой;
• Небольшой отрезок проволоки;
• Трубку из меди;
• Счетчик для воды;
• Анаэробный клей, имеющий средние показатели прочности, хорошую герметизацию в отношении резьбовых соединений пневматического и гидравлического типа.

Обратите внимание! Инструменты, необходимые для работы – газовая горелка, плоскогубцы и гаечный ключ.

Это весь список нужных предметов, инструментов и материалов. С их помощью можно создать качественную и эффективную конструкцию.

Процесс

Изготовить диспенсер можно пошагово, следую таким этапам:

1. Подготовка основания. Нижней деталью выступает стальной фланец;
2. Соединение переходника и фланца посредством анаэробного клея. Им нужно промазать резьбу на фланце и вкрутить внутрь него переходник;
3. Установка сгона при помощи клеящего средства;
4. Использование еще одного переходника для сокращения диаметра до половины дюйма;
5. Вкручивание в переходник удлиненного сгона из латуни;
6. Заглушка отверстия путем применения цельной уплотнительной резинки и пары прокладок;
7. Окончание сборки основания. Тут надо проверить, чтобы жидкость не попадала вниз;
8. Установка переходника на резинки и его зажим ключом;
9. Накрутка тройника;
10. Небольшое удлинение отвода тройника с боковой стороны;
11. Прикручивание латунного крана на отвод;
12. Установка соединительного полусгона в поверхность верхнего отвода тройника, монтаж уплотнительной прокладки;
13. Установка счетчика в соответствии с направлением напитков;
14. Установка последнего соединителя;
15. Сверление отверстия на полдюйма в стеклянной банке;
16. Вставка соединителя, наживление гайки;
17. Аккуратное дотягивание элемента посредством ключа;
18. Установка емкости для напитков;
19. Разбивка счетчика;
20. Надевание пружины из трубки на бачок, стягивание нижних краев проволокой. Смазывание места спайки гелеобразным флюсом;
21. Поджигание газовой горелки и прогревание мест пайки;
22. Поднесение припоя и спаивание швов;
23. Обкусывание ненужной части стяжки, очищение поверхности и сбор счетчика;
24. Проверка конструкции готового диспенсера.

Теперь можно установить приспособление, заполнить его напитками и закрыть крышкой. При открытии крана начинается подсчет литров. Притом выглядит устройство стильно и оригинально.

Источник

Сайт про изобретения своими руками

МозгоЧины

Сайт про изобретения своими руками

Диспенсер для напитков своими руками

Диспенсер для напитков своими руками

Думаю, что данная самоделка в каких-либо комментариях не нуждается. Это не оригинальная идея, а всего лишь одна из ее интерпретаций. О том, как ее сделать своими руками читайте ниже.

_{Примечание: Как бы это шаблонно не звучало, но употреблять алкоголь «вредно». Но если же вы все таки решили не прислушиваться к этим словам, то употребляйте ответственно!}

• Основа — две деревянные доски;
• Латунный прямой тройник (3/4 дюйма);
• Латунный переходник с дюйма на 3/4 дюйма;
• Стальной фланец 3/4 дюйма;
• 3/4 дюйма латунное гнездо – гнездо;
• Труба с резьбой, 3/4 дюйма длиной 5 дюймов (около 12-13 см);
• Кран из нержавеющей стали;
• Винная пробка и 4 винта;
• Разное.

Шаг 1: Основа

•
•
•
•

В качестве основы будем использовать кусок древесины, разрезанный пополам. В одной из частей просверлим 4-дюймовое (10 см) отверстие. Отшлифуем и склеим две заготовки вместе.

После при помощи газовой горелки слегка обожжем поверхность, а затем «вскроем» склеенную заготовку 3-4 слоями лака на водной основе.

Шаг 2: Сантехника

•
•
•

Поскольку при изготовлении самоделки использовалась комбинация стальной и латунной фурнитуры, мне хотелось, чтобы все выглядело одинаково. Наносим аэрозольную краску «Золотой металлик» на стальную трубу и фланец.

Чтобы закрыть нижнюю часть трубы, воспользуемся винной пробкой и небольшим количеством силикона (не показано на фото).

Шаг 3: Крепление бутылки

•
•
•
•
•

Вопрос, который может волновать читателей: «Как ввинтить бутылку в штуцер?».

Оказывается, обычную пластиковую крышку можно навинтить на разные бутылки.

Вырежем в крышке дно и вкрутим ее в штуцер.

Шаг 4: Результат

•
•
•
•

Скручиваем трубы вместе и прикрепляем к основанию.

Устанавливаем емкость с любимым напитком и наслаждаемся приятным зимним вечером.

Шаг 5. Устранение неполадок

Проблема 1: Напиток не льется. _{Основная причина: в бутылке создается вакуум, который предотвращает / ограничивает поток жидкости.}

Решения: Не затягивайте слишком сильно трубы, фитинги или бутылку. Это может вызвать образование небольших капель в точках контакта, но это терпимо.

Проблема 2. После нескольких дней нахождения алкоголя в бутылке жидкость выходит черной / зеленой. _{Основная причина: спирт повреждает резиновое уплотнение втулки.}

Решения: Используйте патрубок из нержавеющей стали.

Источник

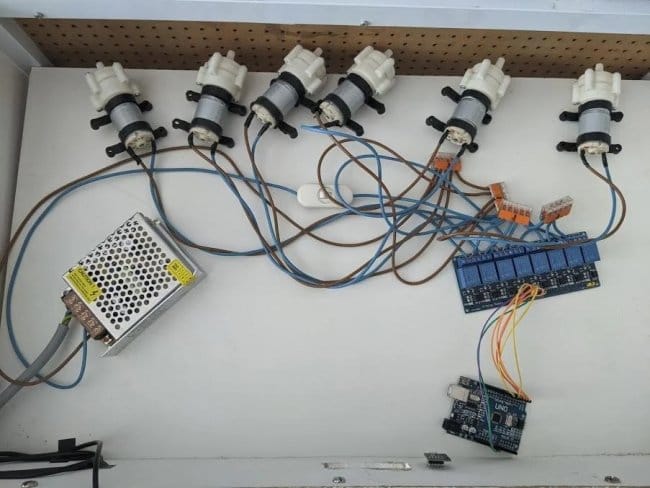

Автоматический диспенсер для коктейлей и напитков

Шаг первый: настройка Raspberry Pi
Для настройки SSH-соединение с Raspberry Pi и WiFi-соединение, мастер прописывает команду, в которой указываем имя и пароль сети:

Затем использует следующие команды для подключения:

Устанавливает пакеты: Apache2, MariaDB, Python3, используя следующие команды:

После установки python3 понадобится несколько библиотек для подключения к интерфейсу и базе данных.

Создает рабочую папку, содержащую 3 подпапки. Frontend, backend и database. Создает HTML-файл для тестирования. Вместо HTML-файл можно использовать файлы из репозитория.

Дальше нужно найти строку, в которой написано «DocumentRoot», за которой следует каталог. Нужно заменить каталог, на каталог папки для кода внешнего интерфейса и затем перезапустить Apache2, используя следующую команду:

Теперь нужно установить некоторые права этой папки. Открывает основной файл конфигурации Apache2:

Шаг третий: подготовка внешнего интерфейса
На шаге первом были настроены несколько папок для базы данных, серверной части и внешнего интерфейса. Теперь нужно связать все эти части.

Чтобы установить связь между интерфейсом и сервером, вы можете использовать библиотеки flask и SocketIo. Они не предназначены для использования на больших серверах, но идеально подходят для небольших проектов. В свой основной файл Python нужно импортировать следующий код.

Затем вставляет в заголовок HTML-кода.

В python для передачи и приема данных нужно использовать следующий код.

Шаг шестой: последовательная связь между Arduino и Raspberry Pi
Ардуино не будет выполнять ни каких действий без команды с Raspberry Pi.
Сначала включает последовательный интерфейс, используя следующие команды:

и проверяет добавилась ли строка

Перезагружает Рассбери и дальше отключает некоторые службы.

Открывает файл cmdline.txt и проверяет, присутствует ли строка console = serial, 115200. Если она есть то нужно ее удалить следующей командой.

После перегрузки Рассбери связь с Ардуино должна быть установлена.

Шаг восьмой: датчик температуры
Для того, чтобы знать температуру напитков и при необходимости охлаждать бутылки мастер установил в устройство однопроводной датчик температуры. Сначала включает однопроводную связь, выполнив следующие действия:

После этого в последней строке boot / config.txt. прописывает:

Перезагружает Рассбери. Подключает датчик. Вводит следующую команду:

Теперь должны быть получены данные с датчика.
Код для датчика можно скачать ниже.

Источник

Самодельный кулер для спиртных напитков

Основой самоделки является деревянный брус с размерами сторон 100х100 мм — перед тем, как использовать его для работы, отрезаем край на торцовочной пиле или циркулярке. Поскольку торцовка выполняется за два прохода, то спил получится не идеально ровным. Это легко можно исправить при помощи шлифмашинки. Также нужно отшлифовать все четыре стороны бруса.

Чтобы придать заготовке более эстетичный внешний вид, ее можно обработать ручным фрезером. Затем необходимо отпилить от бруса небольшой кусок длиной 25 см. При помощи электродрели с металлической щеткой-насадкой делаем брашировку древесины.

Процесс изготовления

На следующем этапе фрезеруем доску толщиной 20 мм и шириной 13 см, после чего шлифуем ее лицевую поверхность. После шлифовки отрезаем от доски кусок нужного размера — длиной 25 см, а затем также делаем брашировку. В итоге получилась простая, но красивая подставка для бруса.

На расстоянии 14 см от края при помощи коронки или сверла сверлим в брусе глухое отверстие диаметром 29 мм. В верхней части бруса (по центру) нужно просверлить отверстие диаметром 32 мм. В итоге два отверстия (горизонтальное и вертикальное) должны пересекаться друг с другом.

На завершающем этапе работ соединяем между собой муфты через штуцера при помощи простого силиконового шланга, на который надевается пружина для большей гибкости. Получившуюся деталь вставляем в вертикальное отверстие и выводим край из второго отверстия в боковой части бруса.

Последний штрих

В верхнем фланце сверлим небольшое отверстие, в которое вставляем медную воздухоотводящую трубку. Затем покрываем брус лаком или минеральной пропиткой, крепим к подставке, после чего вкручиваем в нижнюю муфту латунный кран. В результате получился классный самодельный кулер для спиртных горячительных напитков.
