Алюминиевый педалборд своими руками

Педалборд своими руками. Подробно и доступно.

Опубликовано Them в 21.03.2016

Прикольная тема с этими бордами. Покупать штуки типа Pedaltrain простых обывателей часто банально душит жаба, особенно в том случае, если сумка не нужна. В результате чего появляется много «колхозных» вариантов, которые, впрочем, иногда выглядят очень даже неплохо. Честно говоря, и сумку-то найти — не проблема, правда в этом случае будет немного сложнее. Я хочу сделать самый доступный и понятный мануал по этому вопросу, с кучей примеров, фото, видео и всякими-разными объяснениями, вплоть до того, насколько хороша задумка купить педалборд в IKEA. Давайте разбираться, как сделать все красиво и правильно.

Делаем педалборд своими руками. Пролог.

Когда у тебя много педалей, приходится их куда-нибудь ставить. А если ты их все с собой таскаешь, то еще и найти решение этому нюансу. Педалборд (Pedalboard), это, собственно «доска с педалями», подставка для всего этого дела, а также, зачастую, для питания и всей коммутации. На сегодняшний день производство педалбордов прочно закрепилось на рынке аксессуаров для музыкантов, как следствие — лидирующие бренды вполне могут заломить за свой продукт солидную цену. Честно говоря, для многих это становится причиной не покупать педалборд в магазине. Или отложить на него денег, а потом плюнуть и купить еще какой-нибудь другой ништяк.

Но ведь педалборд, по сути, обычная доска. Да, у нее есть ряд особенностей, которые нужны для удобства, да, она, желательно, должна быть не «просто доской», но тем не менее — это обычная подставка, полка, или любое другое слово, обозначающее то же самое. Поэтому можно забить на музыкальные магазины, и смастерить педалборд самому.

Шаг 1. Решаем, как сильно нам хочется возиться.

Любите пилить-шкурить-красить? Отлично, читайте дальше. Не любите, хочется по-быстрому? В последнем пункте я расскажу и об этом, можете пролистать чуть ниже. =)

Шаг 2. Определяем материалы.

Из чего мы хотим сделать наш борд? Он должен быть легким, но при этом прочным и устойчивым, на него ведь постоянно кто-то наступает. Поэтому основных вариантов два — металл (алюминий) и дерево. Если вы за металлический борд — за основу можно взять алюминиевый профиль. Если за деревянный — ищите небольшие рейки и, возможно, лист фанеры. Металлический сделать будет немного сложнее — с деревом проще работать. Можно делать и гибридные, брать пластиковые или полимерные составляющие, главное, чтобы они были достаточно прочными.

А также не забудьте:

  • Клепки (если борд алюминиевый) или саморезы (если деревянный)
  • Липучку (Velcro), желательно на самоклейке. Также подойдут кабельные хомуты, но это, как по мне, очень плохая идея. Некрасиво и менять неудобно.
  • Резиновые ножки (4 штуки, по углам)
  • Краску, или другое покрытие (если вы хотите его красить, разумеется).
Читайте также:  Антисептик детский для рук своими руками

Шаг 3. Размеры и конструкция.

Теперь о размерах. Борд должен быть таким, чтобы на него поместились все ваши педали. Возможно, стоит оставить место для будущих покупок, но не переусердствуйте. Если вам также нужна сумка, но на заказ шить ее не хочется, то придется искать оружейные (если борд большой), или, возможно, сумки от ноутбуков (если маленький). Чехлы от сноуборда не предлагаю. =)

Высота борда обусловлена несколькими моментами — во-первых, если ставить педали в несколько рядов, дальние ряды должны находиться выше. Поэтому конструкция должна быть наклонной, либо многоярусной. А можно и то, и другое. Еще один момент — зачастую те элементы, которые не нужно регулировать, ставятся под педалборд. Обычно это блок питания. Следовательно — нужно следить, чтобы этот самый блок влез вниз, либо под «второй этаж» нашего изделия.

*Примечание. Если у вас есть большие педали, такие как Wah или Whammy, для них можно определить отдельное место, при желании. Если они будут стоять прямо, а не под углом — это хорошо. Но не обязательно. Если же эти педали здорово не попадают в размер, то можно забить на них, и ставить квак рядом.

Дырки (aka технологические отвестия) нужны для коммутации. Это могут быть как небольшие одиночные отверстия для питания, так и большое их количество, для того, чтобы спрятать все провода вниз. В основном для проводов питания, но некоторые (в реечных педалбордах) прячут и патчи тоже, оставляя наружу торчать только джеки.

Шаг 4. Собираем сам педалборд.

Ну, тут уже все зависит от вас. Выбрали конструкцию, собрали материалы, определили размеры — собирайте. Тут уже все зависит исключительно от вашей фантазии и умения работать. Вот вам пара чертежей для примера:

Ну вы поняли, короче. Фантазия подскажет. Красьте и все такое, чего душа пожелает.

Шаг 5. Финишная прямая.

Лепим velcro, примеряем педали, коммутируем, ну вот это вот всё. Доска готова. Вот вам пачка всяких-разных примеров того, что может получиться (картинки кликабельны):

А это… Попроще можно как-нибудь?

Конечно! Смех-смехом, а педалборд можно сделать из бытовых вещей, которые продаются в любом городе.

Начнем с самого-самого колхоза. Полка для ванны. Не для ванной комнаты, а для самой ванны. Самая дешевая в самом обычном магазине, деревянная. Чем не педалборд?

В чем подвох: края такой полки предназначены для установки на ванну, поэтому она не особо устойчива. Иногда они специально заужены по толщине.

Решение: отпиливаем края к чертям и получаем полноценный педалборд

Плюсы: дешево, просто, сердито.

Читайте также:  Автополироль своими руками как сделать

Минусы: сложно угадать с размерами и высотой, придется шкурить-красить все равно, сборка может быть кривовата.

Про мебельные полки, куски фанеры и подобные вещи я рассказывать не буду. Хотя есть одно «но»: IKEA. Шведы радуют нас всякими столами-табуретками, и различными органайзерами, поэтому поискать борд в их ассортименте — неплохая идея. Внимание гитаристов завоевало несколько вариантов, и лучший из них, как по мне, полка ГОРМ.

Копеечная цена (250 рублей, на момент написания этой статьи), подходящая конструкция, вариативные размеры (IKEA предлагает 4 варианта) — да круто же, блин! Поставляется, как всегда, в разобранном состоянии, так что красить, например, будет проще. В отличие от досок для ванны, которые, возможно, могут быть собраны на клей или гвозди.

Эту идею давно просекли во всем мире, на ютубе есть мануалы по созданию педалбордов из подобных полок, а один хитрый мужик так вообще заставил свою жену сделать это на камеру:

*Стоит заметить, что пилить его не обязательно. Он и так сгодится, просто размер может быть великоват.

В общем, если хотите педалборд — заимейте его. Он удобный и практичный. А какой именно он будет — решать вам. Удачи!

P.S. Маленький бонус — таймлапс по сборке педалборда от ребят из Shift-Line.

Источник

Pro Handmade

Гитарный педалборд своими руками

Позвольте представить вашему вниманию инструкцию по изготовлению педалборда найденную мной на одном иностранном форуме.

Изготовить подобную доску достаточно просто, а материалы стоят совсем недорого. А выглядит это как продукт серьезной звуковой компании, нестыдно с таким на сцену выходить. Хотите знать как? Тогда поехали!

Основой каркаса является стелаж “Альберт” из Икеи. Для начала прикидываем размер площадки для размещения на ней нашего многообразия педалей и процессоров звука. Не достающие на данный момент, но запланированные к покупке компоненты заменены бумажками таких же размеров.

Семь раз отмерь, один раз отрежь.

И просверли дырки под крепежные болты.

Массив было решено покрасить в кардинальный оранжевый цвет, выглядит необычно.


Для большей прочности, в середине, между рейками была приклеена еще одна выполняющая функцию ребра жесткости.

Изнанку тоже необходимо покрасить.

Очередная примерка компонентов.

Крепить педали к доске было решено на липучке. Сначала липучка была приклеена жесткой (с крючками) стороной к педалям, в в дальнейшем оказалось неудобно использовать педали без доски, крючки скользят и царапают покрытие пола. В результате липучка была переклеена. мягкая часть на педалях позволяет беспрепятственно использовать их и без доски.

Чтобы сама доска не скользила по полу, к ней необходимо прикрутить резиновые ножки.

В доске были проделаны специальные пазы для просовывания джека.

Провода были спаяны прямо по месту , необходимой длинны.

Электричество в виде удлинителя на 6 розеток закреплено снизу доски липучкой, как педали, и стяжками для надежности.

Спереди все выглядит максимально аккуратно.

Доска с набором педалей готова к тестированию. Собирается и разбирается конструкция за считанные секунды. Мощности липучек хватает чтобы переносить конструкцию в сборе по сцене. надеюсь вам понравилось, получилось дешево и сердито.

Читайте также:  Гидроусилитель уаз буханка своими руками

Источник

Как я делал педалборд, часть 1

Доброго времени суток, уважаемые пикабушники! =^.^=

Хочу поведать вам историю о том, как меня придушила жаба, а так же мой внутренний инженер сказал: «Спокуха! Ща сделаем!»

В общем, ближе к делу. Продал я свой большущий педалборд PT-PRO от Pedaltrain, и начал думать думу долгую где мне взять подходящий педалборд под мои педальки. Изрыскав весь интернет мне попадались либо очень маленькие, либо слишком большие. Среднего сегмента как будто вообще не было и это меня очень опечалило. Тогда я прошелся по мастерским. Половина из них была уже мертвая, а вторая давала цены сродни бутиковым педалбордам. Ну как бы и смысл шило на мыло менять? Эх.

В конце концов, полностью придавленным жабой и обложенным благим матом моего внутреннего инженера я отправился в строительный магазин, купив пару алюминиевых уголков и одну алюминиевую рельсу. Ну и, конечно, сопутствующие материалы типа болтов и иже с ними.

Пришел домой и начал работу над своим проектом. Для начала я разметил уголки по 70 см и разрезал их ножовкой по металлу.

И тут выскочила первая моя ошибка — я неправильно посчитал количество алюминиевых уголков. Вот же дурья моя голова! Ну да ладно. Завтра схожу, а сейчас перекур.

После перекура, я решил заняться дальнейшим распиливанием уголков. Для большей крепости этого инженерного чуда я решил пихнуть еще одну рельсу посередине, добавив себе большей ебат. сложности в работе с уголками. Я выпилил часть уголка по краям и середине, а так же просверлил отверстия под болты. Все, я устал. Завтра нужно будет пойти снова в строительный.

Утро следующего дня меня встретило задницей кошки на моем лице. «Замечательное утро», — подумал я, и отправился в строительный, где меня встретил охранник с угрюмым лицом. Вообще, я люблю охранников, так как они постоянно смотрят на меня так, как будто я хочу что-то спиз. скомуниздить. Ну и ладно.

Купил все что надо, пришел домой и принялся снова за работу, доделывая то, на что у меня вчера не хватило ресурсов.

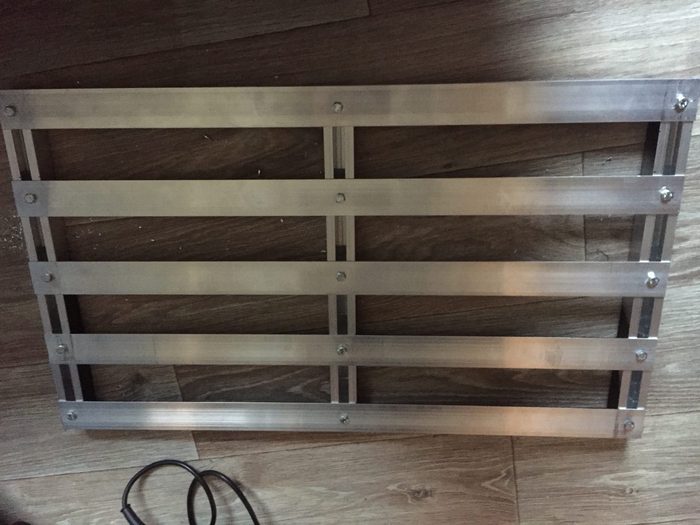

В итоге получился вот такой алюминиевый педалборд, весом примерно в 1 кг, что очень здорово при перносках его на большие расстояния. Ну там концерт или репточка.

В дальнейшем планирую сделать ручки по краям, для удобности и покрасить его в черный матовый цвет. Ах да, и еще ножки сделать, чтобы борд был слегка под наклоном, но это уже во второй части.

Тапками сильно не кидайтесь, так как это один из первым моих самостоятельных постов. Буду рад конструктивной критике.
