Как сделать прижим для Т-трека
Здравствуйте, уважаемые читатели и самоделкины!
Некоторые из Вас уже оборудовали свои верстаки и другие рабочие поверхности станков так называемыми Т-треками, которые служат отличными направляющими для различных оснасток и кареток.
Также весьма распространены универсальные прижимы для Т-трека, стоимость которых, на удивление, неоправданно высока.
В данной статье автор YouTube канала «Woodsmith» расскажет Вам, как можно изготовить такие прижимы самостоятельно.
В патрон сверлильного станка устанавливается барабанная шлифовальная насадка, и ей обрабатываются поверхности лапки.
Такую насадку Вы можете изготовить самостоятельно, ознакомившись со следующей статьей.
После шлифовки следует пропитать лапку льняным маслом, либо покрыть лаком для защиты от воздействия влаги.
Конечно же, такую же лапку можно сделать и из деревянной планки, распарив ее, согнув под нужным углом, и зафиксировав на время высыхания.
Благодарю автора за простое, но полезное приспособление для столярной мастерской!
Если Вам понравилось это приспособление, рекомендую ознакомиться с его более сложным и улучшенным вариантом.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
Источник
Самодельный Т-трек
Здравствуйте, уважаемые читатели и самоделкины!
Каждый мастер подтвердит функциональность и пользу Т-образной направляющей при работе в мастерской. Это и фиксация всевозможных зажимов, и удерживание разнообразного оборудования, и закрепление рабочих принадлежностей. Но вся проблема в том, что эта штуковина отнюдь не дешёвая.
В данной статье, автор YouTube канала «Stumpy Nubs» расскажет Вам, как можно сделать эти направляющие самостоятельно.
Процесс изготовления.
Для начала Вам потребуются две фрезы разной формы и некоторое количество досок из твёрдых сортов древесины. Сосна — недостаточно твёрдая для этого проекта. Прекрасно подойдет ясень, орешник и дуб.
На рисунке проекции направляющей видно, что вся сила конструкции сосредоточена в верхних крыльях паза. Чем они тоньше, тем выше вероятность, что они сломаются под воздействием давления.
Мастер рекомендует делать их не менее 3/16 дюйма толщиной.
Первичный паз прорезается в деревянной панели прямой фрезой диаметром 5/16 дюйма. Конечно, можно воспользоваться более ходовой фрезой на ¼ дюйма. Но если в дальнейшем в Т-треке будут использоваться четверть дюймовые болты, им потребуется некоторое дополнительное пространство, своего рода люфт.
Общая глубина паза составит ½ дюйма. В результате толщина материала на основании составит как раз ¼ дюйма.
Далее, при помощи Т-образной пазовой фрезы прорезаются внутренние пазы. К слову, подобные фрезы бывают двух размеров — покрупнее и поменьше. В данном проекте используется малая фреза, поскольку общая толщина панели составляет всего ¾ дюйма. Если бы древесина была толще, можно было бы применить более крупную фрезу.
Однако эти режущие насадки отличаются не только размером, но ещё и формой оставляемой прорези. Так, крупная фреза оставляет паз, в который идеально помещается четверть дюймовая гайка или шляпка болта соответствующего размера. Тогда как меньшая фреза оставляет колею для плоских овальных гаек и для головок Т-образных болтов.
Автор напоминает своим читателям, что перед тем, как передвинуть упор на фрезерном станке и установить новую фрезу, следует отметить его прежнее положение. Тогда можно будет вернуть его строго на прежнее место. Это чрезвычайно важно, так как следующий проход фрезы должен прийтись строго по центру уже пропиленного паза.
Также мастер обращает внимание на то обстоятельство, что вторую прорезь он делает на той же глубине, что и первую с той лишь разницей, что форма паза теперь напоминает плоский канал. Паз такого рода больше подойдёт для плоской, овальной Т-образной гайки.
Конечно, панель смотрится несколько массивно, но излишки древесины всегда можно снять до требуемой толщины.

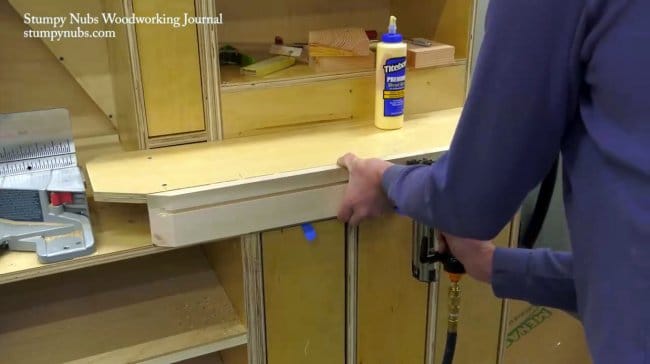

После высыхания клея установленная рейка с Т-треком шлифуется наждачной бумагой, и на нее наносится слой льняного масла. Оно поможет защитить древесину от воздействия влаги.
Также следует смазать паз трека натуральным пчелиным воском, этот природный материал значительно уменьшит трение.
Благодарю автора за простой способ изготовления Т-треков для мастерской!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Источник
T-track with your own hands made of aluminum rectangular tube.
Показать панель управления
- Опубликовано: 3 июл 2017
- In this video, I’ll show you how simple it is possible to make a T-track from an aluminum rectangular pipe and cut into the countertop.
Enjoy watching)))
Waiting for your comments and video ratings,
If you liked it please put a friend)))
I’ll try to upload interesting video often.
Комментарии • 85
Где изготовление т -трека ? Диз.
Там я все обьяснил
А как направляющую каретки по нему водить?
Для направляющей придется делать сложный профиль
Не возможно смотреть из за музыки
Спасибо! Подписался, пойду мерить может в трек моего чугуниевого фрезера тоже болты подойдут! 🙂
Продается профиль где торговка. зачем это городить
Когда делал небыло)
Не ведёт его при удалении одной из стенок?
Показал бы как резал ровно в трубе паз!
@Сергей Богомазов да, ни в коем случае не по дереву, может затянуть и испортить заготовку.
Диском по аллюминию?
поднял диск на 4 мм и поставил боковой упор, протянул одну сторону затем вторую, и готово
Чувак, самое главное, как прорезал паз в профиле, зажал !
А если у тебя уши серой засраны, то людей-то не пугай дебильным грохотом !
Посмотрите когда снять видео, и все поймёте) я не умел ещё нормально монтировать)
Профиль продаёться в Петровиче,есть шириной 20 и 30 ммвысота 10мм
Ща будем резать и.
Не верю.
На таком нулевом вкладыше.
Да профиль оторвёт вместе с руками,на видео видно,как профиль в щели вкладыша болтается,как член в рукомойнике.
Я таких видосов запилить могу миллион.
Беру кусок говна
Говорю
Ща будет конфета.
И следующим кадром готовое изделие
И,сдаётся мне,трек заводской, магазинный.
Диз,чувак
Ничего личного
Хотелось бы за музло ещё минус влепить
Но нет
Развивайся
Тренируйся
Удачи💪🏻💪🏻👍👍
боюсь вас разочаровать) резалось именно так, было ужа давно, по поводу заводского спасибо, я хотел именно так) НА СЕГОДНЯ я бы делал по другому, пропилил бы двп и оставил ее на столе, по ней бы уже резал профиль. сейчас понимаю что я пилил не сильно безопасно для себя.
Свечкой обычной натереть еще внутри чтобы не было царапин.
Чем резал, как резал? А клеить то много ума не надо
На пиле, диск по алюминию
Идея хорошая, работа зачетная. Но только зачем на фрезерном т-трек? Там достпточно п-профіля.
@NiceTool можна і так.
Вверху крепить расчёску)
Why dont you stay silence?👿
Зачем так музыка громко?танцевать любишь?
Мы всегда учимся на ошибках)
@NiceTool Да, музыка действительно не очень к месту.. Адвокат Егоров музыку не добавляет и у него 1.2 миллиона подписчиков.
Учился монтаж делать )
OLA sera que eu DORMI de olho bem aberto. PORQUE tu não mostrou o PRINCIPAL detalhe como tu fez o RASGO para o encaixe do PARAFUSO.OK
This is the usual bolt in which I did a bit on the face and the head)
Не перестаю удивляться, люди , вы вообще только видео смотрите в ютюбе, а мозгами пошевелить не можете . Да все что вам нужно, здесь можно найти, только не ленитесь.thexvid.com/video/swHkbHY4Cls/видео.html
вот все просто, купил профиль болты, только болгаркой пилил, ну чем было тем и пилил, вышло ровно а болт не лезет, профиль внутри не квадратный а с хорошими скруглениями на них сразу внимания не обратил, пришлость стачивать болт
@Степан Poshka А я про что? Мозги даны что бы думать . Я тоже столкнулся с проблемой стружкоудаления, пришлось в Питере заказывать шланг аспирации, но ,ведь нашел.
НИКОЛАи НЕДВОРАевич не так давно делал Ворота в гараж и искал уплотнительный щетки, обзвонил близлежащие города и о них на самом деле знают единицы и никто не продает, все только на заказ, через интернет я сам могу заказать а это время и расходы в итоге транспортерную ленту нарезал и сделал, теперь в гараже тепло не дует, это все к тому что до сибири на самом деле долго доходит, и если не пользуется спросом то и вовсе не возят
НИКОЛАи НЕДВОРАевич поселок Шушенское.
@Степан Poshka Скажи мне, где живешь?
НИКОЛАи НЕДВОРАевич живем в огромной стране и не везде есть подобные алюминиевые Карнизы, пластиковые у нас ток, видел уже подобное видео, так что сделал уже из доступных материалов.
А разве в списке выбора городов, где есть магазины строительный бум, присутствует мой город Самара. Что бы я преодолев свою лень посетил данный магазин.
Посмотрите в маг. КРЕПЕЖ, СКОБЯНАЯ ЛАВКА, КРЕПЫШ, МЕТИЗ , да мало ли как их еще назовут, их полно.
Где купить профиль подобный и похожие: — Идем в магазин «Строительный Бум» и там такой профиль вам встанет всего 218 рублей 2 метра (ссылка на товар xn—-btbklglkeftkmdu0joa.xn--p1ai/catalog/profil_alyuminievyy/alyuminievaya_truba_pryamougolnaya_20kh10kh1_5_2_0m/ ) Всем добра, Ищущий да обрящет!
Минус за дебильную и громкую музыку вместо информации. А так, спасибо за идею
Берем профиль,берем профиль,!Ну не слова,где россиянину взять такой профиль.Дальше то мы и сами найдем способ,как и куда его применить.
@Хамзат Магомадов
я в своих видео по поводу вашего подобного вопроса давал пояснение, одним словом вы батенька лентяй и вам покажи расскажи и подари еще.
Идем в магазин «Строительный Бум» и там такой профиль вам встанет всего 218 рублей 2 метра (ссылка на товар xn—-btbklglkeftkmdu0joa.xn--p1ai/catalog/profil_alyuminievyy/alyuminievaya_truba_pryamougolnaya_20kh10kh1_5_2_0m/ )
@Леонид Мышалов вы ничего не искали нигде! я в своих видео по поводу вашего подобного вопроса давал пояснение, одним словом вы батенька лентяй и вам покажи расскажи и подари еще.
Идем в магазин «Строительный Бум» и там такой профиль вам встанет всего 218 рублей 2 метра (ссылка на товар xn—-btbklglkeftkmdu0joa.xn--p1ai/catalog/profil_alyuminievyy/alyuminievaya_truba_pryamougolnaya_20kh10kh1_5_2_0m/ )
В этих фирмах и искал — фиг вам, а не профиль
Хамзат Магомадов ищите по месту в фирмах торгующих алюминием, сейчас найти не проблема
Источник
