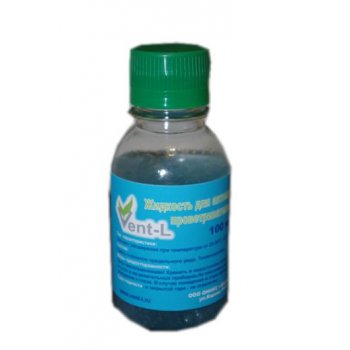

Термо жидкость аморфная Vent l масло для заправки проветривателя теплицы
1200 руб.
—>Производитель : Oniks Швеция
—>Артикул : БЖСП1
—>Наличие : В наличии
—>Гарантия : Есть
—>Единица : Бутылка 100 мл Теги: жидкость для проветривателя, жидкость для автопроветривателя, аморфная жидкость для доводчика, масло для проветривателя, масло для автопроветривателя, для проветривания теплицы, аморфная жидкость для термопривода, усиленный проветриватель теплицы, аморфная жидкость, аморфная жидкость для проветривател
Теплица и парник с растениями нуждаются в постоянном внимании растениевода.
Одна из главных забот – необходимость в регулярном проветривании устройства в жаркое время года.
Простейшее устройство автоматический тепличный проветриватель легко решает проблему циркуляции застоявшегося воздуха.
Основным элементом автоматического доводчика является гидроцилиндр.
Качественную работу которого обеспечивает аморфная жидкость.
Что представляет собой жидкость для автопроветривателя
Жидкая субстанция Vent l для термопривода автомата – это специализированная разработка шведских технологов.
Состав терможидкости основан на смеси индивидуальных н-алканов.
В отличие от дешёвого технического масла, парафина или спирта, которые также часто применяют в цилиндрах иных марок.
Поэтому при высоких уличных температурах аморфная жидкость Vent l для проветривателя работает безукоризненно.
И даже при уличной жаре до + 55C не испарится, не вытечет.
И будет надёжно толкать-возвращать поршень для открытия/закрытия форточек и дверей теплицы.
А вот в дешёвых вентах с маслом и парафином внутри цилиндра огородник всегда терпит фиаско.
Спирт и парафин в них быстро испаряется, а техническое масло уже при + 30C просто вытекает из цилиндра.
Поэтому, покупая дешёвый автовент, будьте готовы к тому, что через месяц после установки он сломается.
И вы сами будете несколько раз в день бегать и открывать-закрывать тепличные фрамуги.
Специальное масло для проветривателя Вент Л принцип работы
1. Благодаря высокому коэффициенту расширения, при нагревании жидкая субстанция оказывает давление на поршень.
2. Запущенный поршень толкает шток, а тот открывает дверь или форточку, обеспечивая приток свежего воздуха.
3. Когда температура понижается, масло сжимается.
4. Посредством пружины возвратного действия поршень, а также шток возвращаются в начальное положение.
Тем самым, захлопывая форточку, окно и дверцу теплицы.
Почему нужно уделять внимание качеству аморфной жидкости
Если заполнить цилиндр низкопробным маслом для доводчика, при температуре +30°C оно утратит свойства и вытечет из устройства.
Из-за чего, проветриватель утратит функциональность и станет бесполезным.
Благодаря тому, что в автовенте используется качественная жидкость, он может работать в любых климатических условиях.
И автопроветриватель будет функционировать многие годы без поломок и сбоев.
Как самому сделать автоматический термопривод
Вы уверены, что сможете сами, своими руками, сделать качественный тепличный автомат доводчик?
Тогда остаётся подобрать для самостоятельной сборки надёжные элементы для автовента.
И обязательно приобрести в онлайн интернет магазине Дом и Сад качественную аморфную жидкость для цилиндра Vent l.
Как отремонтировать автоматику для проветривания теплицы
Если из цилиндра авто проветривателя вытекло дешёвое масло, испарились спирт и парафин, то открывашку можно починить.
Для этого рекомендуем купить на нашем сайте аморфную терможидкость Vent l и залить её в тепличный цилиндр.
И тогда ваш неисправный гидравлический термопривод снова заработает, как новый.
Специальный аморфный состав Вент Л для заправки проветривателя выпускается в заводской емкости объёмом 100 мл.
На упаковке имеется подробная инструкция на русском языке, как заправлять состав в цилиндр доводчика.
Фото и видео инструкция по применению аморфной жидкости прилагается на нашем сайте.
Как заказать и купить терможидкость для автопроветривателя
Приобрести по доступной цене аморфную жидкость для тепличного проветривателя можно прямо сейчас на нашем сайте.
Работая напрямую со шведским изготовителем состава, мы продаём его с гарантией качества.
Продаём аморфную жидкость Vent l масло для гидравлических термоприводов теплицы в розницу и оптом.
Доставку посылки осуществляем по всей России, Армении, Казахстану, Киргизии и Белоруссии удобным для покупателя способом:
Цена в розницу 1-ой ёмкости аморфной термо жидкости Vent l масло для заправки цилиндра автоматического проветривателя термопривода теплицы —- 1200 рублей.
Источник
Аморфная жидкость Vent l для цилиндра автоматического доводчика термопривода теплицы
Заказать и купить специальную аморфную жидкость Vent l для цилиндра автоматического доводчика термопривода теплицы и парника терможидкость для проветривателя можно на сайте: www.tvoidomisad.ru/shop/201/. ivatelja-teplicy
Хорошая надёжная теплица или парник — неотъемлемый атрибут практически каждого дачного или огородного участка.
Ведь без этого защитного устройства невозможно вырастить теплолюбивые овощи и фрукты.
Тепличный блок надёжно защищает огородные культуры от холода, осадков и вымерзания.
Однако, когда тёплые солнечные лучи начинают прогревать тепличку, в ней становится жарко.
И от создавшейся жаркой температуры, растущие внутри блока помидоры, перец или баклажаны могут просто сгореть и погибнуть.
Поэтому в жаркую погоду теплицу и парник нужно обязательно хорошо проветривать.
Как проветривать теплицу Проветривание можно организовать двумя способами:
1) Самому каждый день бегать 3 раза в день и руками открывать/закрывать тепличные окна, двери и форточки.

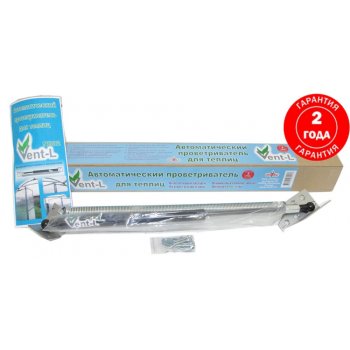

2) Доверить автопроветривание умной технике, которая называется гидравлический термопривод доводчик.
По другому это устройство называется автопроветриватель.
Неотъемлемая часть любого тепличного проветривателя — цилиндр.
Внутри него находится специальный химический состав, который при нагревании температуры в теплице выталкивает поршень.
Так происходит автоматическое открывание фрамуг.
Когда температура в парнике и теплице стабилизируется, жидкость в цилиндре охлаждается, сжимается и возвращает шток обратно.
Так тепличные окна и двери автоматически закрываются.
Что закачивают производители в цилиндры доводчиков
В дешёвых китайских и многих российских проветривателях для теплиц обычно изготовители заливают дешёвое техническое масло.
А чаще всего, обычный парафин.
И когда вы решили сэкономить и купить дешёвый автопроветриватель, не удивляйтесь, что прибор потёк.
Обычно жадность дачника выходит ему боком уже в первый месяц работы дешёвого автовента.
Техническая жидкость или парафин в цилиндре нагрелся и просто вытекли, а доводчик вышел из строя.
Такого никогда не произойдёт с дорогими качественными автоматическими проветривателями для теплиц.
Ведь производитель заливает в цилиндр оборудования специальное масло, которое называется аморфная жидкость.
И она выдерживает уличную температуру от — 20 до + 60C.
Поэтому, даже в самую жаркую погоду жидкость не вытечет из цилиндра.
А проветриватели на ней работают без поломок пару десятков лет.
Пожалуй, лучшая жидкость для автопроветривателя Одним из лучших аморфных масел для термопривода считается шведская жидкость Vent l производства фирмы Oniks.
Мы обязательно советуем вам приобрести термо жидкость Vent l для автоматического проветривателя в следующих случаях:
1) Когда вы решили из подручных материалов самостоятельно, своими руками сделать автовент для тепличных фрамуг.
2) У вас уже есть потёкший и вышедший из строя термопривод и его нужно отремонтировать.
Просто залейте в цилиндр автовента аморфную жидкость Vent l и тепличный автопроветриватель готов к работе на долгие годы.
Это уникальное аморфное масло подходит абсолютно ко всем моделям российских, европейских и китайских доводчиков!
Оно идеально подходит для тех растениеводов, кто хочет самостоятельно изготовить или отремонтировать проветриватель.
Состав термомасла для доводчика Характеристики:
— процент расширения при температурах от +18 до +36 градусов С.
Как заказать и приобрести терможидкость для проветривателя Купить аморфную жидкость Vent l для автоматического проветривателя можно в нашем интернет магазине.
Сайт Дом и Сад работает напрямую с производителем термо масла — фирмой Oniks Швеция.
Мы гарантируем вам фирменную качественную продукцию и доступную заводскую цену.
Выпускается она в ёмкостях по 100 мл.
Продаём жидкость Vent l для тепличных термоприводов в розницу и оптом.
Минимальный заказ 1 бутылочка объёмом 100 мл.
Доставка посылки осуществляется по всей России, Армении, Казахстану, Киргизии и Белоруссии удобным для вас вариантом:
Заказать и купить специальную аморфную жидкость для цилиндра автоматического доводчика термопривода теплицы и парника Vent l терможидкость для проветривателя можно на сайте: www.tvoidomisad.ru/shop/201/. ivatelja-teplicy
Или по телефонам : 89277260320, 89608033739, 89063753197
Источник
Гидроцилиндр своими руками для теплиц: термопривод из амортизатора для проветривания
О том, как могут сами по себе в жару открываться форточки в теплицу, не слышал разве что ленивый. Отличное приспособление – термопривод для теплиц – позволяет со спокойной душой оставить все на неделю и не заботиться в жаркие дни: кто из домашних займется экстренным проветриванием нежных саженцев. Вот только почему так редко можно услышать об использовании или самостоятельном изготовлении термоприводов для теплиц? Все предельно просто – это своего рода парадокс: стоит один раз с ними повозиться и сделать более-менее нормальную конструкцию, и о проветривании можно забыть вообще. Потому что термопривод – потрясающе надежное и функциональное приспособление, его раз изготовить, установить – и больше о не мне вспоминают!
Чем термопривод лучше электроники?
А вот некоторых дачников не устраивает чувствительность термопривода, работающего на масле. А потому они используют самодельный электропривод – он может открыть фрамугу за 20 секунд после изменения температуры.
Но такой метод подходит только тем, кто действительно с электрикой «на ты». Кроме того, многие мастера уверены, что технологический уровень гидравлики намного выше, чем у электроники.
Конечно, инерционность в работе термопривода – вполне естественная вещь. Но если масло нагреваться будет слишком долго – это может обернуться фатальными последствиями для урожая. А потому, чем меньше толща жидкости – тем лучше.
Запомните только одно: не останавливайтесь на дешевых моделях или слишком примитивных приспособлениях.
Если однажды они попросту не сработают и форточка в жару не откроется, ваши растения могут угореть и месяцы труда окажутся напрасными.
Также в использовании непроверенных открывателей есть еще один коварный минус. Вы заметили, что нужно какое-то время, пока масло в термоприводе нагреется? А ведь это – несколько ценных минут, пока в теплице уже началась жара, растения страдают, но форточка еще не приоткрыта.
Так вот, если устройство вы приобрели качественное или грамотно сделали собственными руками – это действительно обойдется в несколько минут, в противном же случае все может закончится не очень. Так давайте научимся делать такие потрясающие приспособления правильно и «на века».
Термопривод из цилиндра от компьютерного стула
Достаточно интересная идея, которую многие дачники уже успешно воплотили в жизнь.
Так, нам понадобится подъемный цилиндр от компьютерного стула. С одной его стороны – стальной шток, с другой – пластиковый шток от клапана. Делать все нужно так:
Зажмите конец пластикового штока в тиски и с силой выдерните его. В глубине вы увидите металлический штырь клапана.
Теперь в тисках зажмите какой-нибудь стержень на 8 мм диаметром так, чтобы он выглядывал на 6 см.
Вставьте на него цилиндр, и при нажатии цилиндр избавится от давления.
Срезаем болгаркой цилиндр с конусностью.
Из цилиндра выдавливаем стальной шток – важно только не повредить его шлифованную поверхность и резиновую манжетку на самом цилиндре.
Через два слоя брезентовой рукавицы зажмите шток в тиски и на его конце нарежьте резьбу М8. Манжеты после этого аккуратно снимите болгаркой.
Внутри цилиндра вы увидите внутреннюю гильзу – ее нужно поставить на место. Все остальные детали, кроме алюминиевого поршня, нужно выбросить. С него нужно снять резиновые кольца.
Моем все детали в бензине, чтобы избавиться от металлических стружек.
Во внутреннюю гильзу вставляем шток и аккуратно вынимаем его конец из цилиндра, чтобы не повредить сальник.
Накручиваем на резьбу гайку М8 – это необходимо для того, чтобы шток во время его работы не проваливался в сам цилиндр.
Вставляем алюминиевый поршень – гнездо от клапана.
Берем кусок трубы с резьбой на одной стороне и максимально герметично привариваем к обрезанной стороне цилиндра.
На резьбу штока наворачиваем удлиненную гайку М8 – ее можно найти на рынке, где обычно торгуют хомутами для труб.
Вворачиваем вилку для подсоединения к рычагам управления фрамугами или же просто к форточке – как у вас уже получится.
Заполните систему моторным маслом и удалите воздух.
Теперь ваш термопривод готов к работе!
А чтобы всю систему заполнять маслом было удобно, на одном конце горизонтальной трубы сделайте заглушку, на другом – шаровой кран, г-образный отвод и пластиковую литровую бутылку от воды как расширительный бачок. При заливке масла бутылку нужно будет немного сжимать, чтобы в ней не создавалась излишнего давления. Сжатой ее и закручивайте, затем закройте кран и поставьте систему на место.
Делаем термопривод из гидроцилиндра от автомобиля
Гидроцилиндр от автомобиля – газовый, а потому требует определенной доработки.
Сверлим в не отверстие и выпускаем газ.
Нарезаем там же резьбу 10х1,25 для присоединения шланга – лучше брать длинный тормозной для «Нивы», который можно найти в любом автомагазине. Крепим его болтом со шпилькой М6 на головке – такой же, как была на дне цилиндра. Это необходимо для того, чтобы закрепить головку шарнира на прежнее место.
Изготавливаем сами или заказываем у токаря ресивер для термопривода.
Вытесняем воздух и заполняем маслом. Шток цилиндра при температуре всей системы должен быть утоплен полностью.
Тщательно проверяем на герметичность всю систему.
Если вы не знаете что такое гидроцилиндр, то это видео для вас:
Термопривод из газового амортизатора от «Жигулей»
Вот как можно сделать хороший термопривод для теплицы буквально из того, что есть под рукой.
Берем два метровых куска трубы с параметрами 3/4″, и на их концах изготавливаем резьбу. Соединяем их в середине через тройник, приспособив на концах стандартные заглушки из сантехнических.
Приобретаем газовый амортизатор от «Нивы» и отпиливаем снизу шпильку. В донышке сверлим отверстие 8,5 мм диаметром и нарезаем резьбу М10З1.23.
В том же автомагазине покупаем болт для тормозного шланга от Жигули и гайку с параметрами 10х1.25. Болт теперь с отверстием в центре – досверливаем его насквозь.
Сверлим сантехническую заглушку по центру сверлом на 10. Изнутри в нее вставляем болт, наворачиваем гайку и оставшуюся часть болта вкручиваем в резьбу на амортизаторе. Все это соединяем через паронитовые прокладки.
Все! Если заглушка у вас с внутренней резьбой, то к тройнику ее присоединяйте сгоном с контргайкой. Осталось теперь только открутить заглушку с одного конца трубы и залить масло.
Задвигаем для этого шток в нижнее положение, трубу режем при этом вертикально и выпускаем воздух из амортизатора. Далее закручиваем заглушку и закрепляем конструкцию на теплице.
В верхней раме форточки делаем упор для штока – самого его крепить к раме не нужно, чтобы можно было в случае чего все открыть руками.
Остался последний вопрос: где именно расположить трубный резервуар термопривода? Конечно же, над грядкой – к нему потом дачники даже привязывают свои огурцы и помидоры. Вот и все сложности!
Как сделать термопривод для теплицы своими руками
Первоочередная задача каждого огородника создать на своем участке максимально благоприятные условия для роста растений и облегчить себе труд.
На сегодня техника шагнула далеко вперед и уже в продаже имеются оросительные системы, автоматический полив, насосы, химические вещества, которые негативно воздействуют на вредных насекомых и не трогают полезных.
Модернизация парника состоит в создании самостоятельной системы проветривания. Создание термопривода для теплицы своими руками значительно облегчает жизнь и труд огородника.
Зачем проветривать теплицу
Что главное для помещения, где выращиваются растения – это создание правильного микроклимата.
Это значит, что здесь всегда должно быть тепло, нормальная влажность, но не должно находиться застойного воздуха и для этого делают окошки для проветривания. Но возникает проблема.
Для контроля, когда открыть, а когда закрыть окно нужно следить. Это значит что нужно проводить постоянно время в парнике, но это не возможно.
Почему возникает необходимость установки термопривода для теплицы своими руками:
Там где нет нормального прохождения воздуха, начинает концентрироваться влага. Как результат помещение становится зараженным патогенными микроорганизмами, для которых созданы все условия;
Во влажных и душных строениях часто заводятся вредители покрупнее бактерий;
Для фотосинтеза растениям нужен свежий кислород;
Повышенная влажность без термопривода для теплицы своими руками, приводит к пересыханию рассады, в результате она погибает;
Если будет присутствовать вентиляционная система, то будет и урожай и здоровые растения;
При проветривании происходит закаливания рассады для ее противостояния болезням и вредителям;
Немаловажную роль проветривание играет в процессе опыления.
В закрытом помещении температура быстро увеличивается, что становится гибелью многих растений. Для контроля за температурным режимом внутри парника, устанавливается термометр, а на окнах термопривод для теплицы.
Разновидности термопривода для теплицы своими руками
Для обеспечения оптимального содержания кислорода в помещении необходимо проводить регулярное проветривание. Это значит, что огородник должен постоянно быть на участке.
Но это неудобно и сильно хлопотно. Для облегчения задачи создания микроклимата в своем парнике можно сделать автоматическое открывание теплицы термоприводом.
В зимний период за температурой следят специальный датчики и контролируют системы.
На сегодня существует масса разновидностей термопривода для теплицы своими руками.
Из газового амортизатора
Автоматику для проветривания можно собрать из предметов, которые всегда находятся под рукой. Для создания термомопривода для теплиц своими руками из амортизатора потребуется:
Газовая пружина или поршень амортизатора. Эти две детали можно взять с автомобиля, когда их собираются менять;
Два крана;
Трубя из металла, где будет содержаться масло;
Машинное масло.
Работа данного устройства основана на способности масла при нагревании расширяться. Соответственно, когда действие температуры закончится, масло вернется в свой прежний объем.
Для того, чтобы создать проветривание теплицы своими руками из амортизатора следует укрепить шток самого прибора. Труба также нуждается в подготовке. С обоих концов трубы прикрепляют два крана.
С одно стороны вентиль будет служить для заливки рабочей жидкости внутрь конструкции. С другой стороны кран необходим, чтобы контролировать давление.
Также при необходимости через вентиль будет осуществляться слив рабочей жидкости.
Теперь нужно поработать с газовой пружиной. Здесь обрезается дно и присоединяется к трубе. Соединение должно быть герметичным, чтобы рабочая жидкость не вытекала. Термопривод для теплицы из амортизатора сделан своими руками, можно его крепить.
Как это будет работать: когда в помещении температура начнет повышаться, то масло, находящееся внутри трубы начнет расширяться. При этом будет выталкиваться шток, который и поднимет рамы, открывая форточку для проветривания. После понижения температуры масло начнет постепенно возвращаться в прежний объем, форточка будет закрываться.
Из автомобильного гидроцилиндра
Сразу следует уточнить, что указанное устройство работает на основе сжатого газа. Потому для того, чтобы использовать термопривод из гидроцилиндра для теплицы своими руками, следует доработать механизм. Для этого в теле детали делается отверстие, чтобы сжатый газ вышел. Теперь нужно нарезать резьбу с шагом 1,25, длинной 10 мм. здесь будет подсоединятся шланг.
Для создания термопривода из гидроцилиндра для теплицы своими руками отлично подойдет тормозной патрубок от отечественного автомобиля «Нива». Эта деталь всегда есть в наличии и доступная по цене.
Продолжаем изготавливать автоматику для теплицы из термопривода своими руками. После того, как весь газ вышел к входному отверстию крепится тормозной шланг, который можно также взять от отечественного автомобиля. Крепление происходит болтом на М6 и соответствующей шпильки. Последняя деталь находила на дне гидроцилиндра.
Далее понадобится ресивер. Его может сделать токарь или самостоятельно сделать, но тогда нужно специальное оборудование и определенные навыки. Теперь следует полностью удалить воздух из трубы, путем запуска внутрь масла. При этом шток должен быть полностью внутри трубы, а сама система герметична.
Монтаж термопривода теплицы своими руками
После того, как оборудование изготовлено, нужно установить его на конструкцию окна для осуществления проветривания. Модно не ограничиваться только форточками, но и поставить автоматику для теплицы с термоприводом своими руками на входную дверь.
Каждому огороднику будет полезно знать, что количество форточек. Должно определяться строго размерам строения и не превышать 25 процентов от площади конструкции теплица. При этом форточки должны быть равномерно распределены по всей длине.
Когда термопривод для теплицы монтаж делается своими руками, то следует учесть правила, которые сделаю последующую эксплуатацию простой и долговечной:
Термопривод для теплицы своими руками нужно предварительно проверить, какие максимальные усилия он может выдержать. При этом нагрузка не должна превышать 5 кг;
При подготовке кронштейна для монтажа, нужно обеспечить автоматике возможность двигаться на расстояние 10 сантиметров. Для этого подготавливается верхняя часть окна;
Кронштейн для автоматического открывания теплицы термоприводом своими руками, крепится с помощью специальных саморезов;
При этом устройство должно располагаться внутри помещения, а форточка должна открываться наружу;
Фиксаторы крепятся только на термопривод для теплиц своими руками и на пружинную деталь.
Для того, чтобы сохранить металлические детали от коррозии, нужно расположить сам механизм и возвратную пружину немного ниже по отношению к открывающему штоку. Таким образом, конденсат будет беспрепятственно стекать, не задерживаясь на оборудовании.
Термопривод для теплиц своими руками
Выращивание растений в закрытом грунте требует создания оптимального микроклимата. Для этого нужно обеспечить не только правильный полив, но и проветривание. К сожалению, постоянно контролировать вентиляцию в теплице не всегда представляется возможным. Но, если вы не хотите погубить урожай, отличным выходом из ситуации станет термопривод для теплиц – устройство, которое будет автоматически открывать и закрывать вентиляционные отверстия.
Можно купить готовое устройство, но для экономии мы предлагаем сделать термопривод для теплиц своими руками из подручных материалов, используя теоретическую информацию и практические подсказки из нашей статьи.
Основная задача при выращивании овощей и зелени в теплице сводится к созданию и сохранению оптимального микроклимата. Другими словами, в помещение должно поступать достаточное количество свежего воздуха, но при этом температура внутри не должна снижаться.
Примечание: Некоторые владельцы теплиц просто открывают окна или двери, чтобы усилить поток воздуха, поступающего внутрь. В результате образуется сквозняк, который негативно сказывается на состоянии растений и даже может вызвать гибель особенно капризных экземпляров.
Соответственно, задача владельца теплицы состоит в своевременном открывании и закрывании вентиляционных отверстий. Это, в свою очередь, требует постоянного присутствия на участке.
Но что делать тем, кто приезжает на дачу только по выходным и не имеет возможности контролировать вентиляцию? Именно в этом случае и пригодится термопривод – компактное устройство, которое работает в автоматическом режиме, открывая и закрывая форточки при необходимости.
Принцип работы
Для самостоятельного изготовления устройства из подручных материалов нужно сначала разобраться, по какому принципу он работает.
Рисунок 1. Принцип работы устройства
Внутри цилиндра находится особая жидкость – циклогексанол. Она расширяется при повышении температуры, и сужается при ее снижении. Таким образом, при расширении жидкость заполняет камеру и приводит в действие шток, который открывает форточку или дверь. Когда температура снижается (к примеру, вечером), жидкость начинает сужаться, втягивает шток обратно и дверь закрывается (рисунок 1).
На первый взгляд такая конструкция может показаться слишком сложной для самостоятельного изготовления, но на самом деле особых трудностей не возникает даже у новичков.
Виды и особенности конструкции
Термоприводы для теплиц промышленного производства выглядят примерно одинаково. Совсем другое дело – самодельные устройства, для изготовления которых народные умельцы приспособили самые разнообразные подручные материалы.
Поскольку купить и установить готовый термопривод не составит труда, мы рассмотрим основные виды самодельных конструкций:
Из газового амортизатора: в качестве рабочей жидкости в данном случае используется автомобильное масло. Для изготовления понадобится поршень амортизатора, два крана и металлическая труба, в которой будет находиться масло. Шток амортизатора крепится к форточке. К одной из сторон трубы крепят кран для заливки масла, а с другой – такой же кран, через который масло будет сливаться. Дно газовой пружины обрезают и плотно присоединяют к трубе. Присоединив такое устройство к форточке, вы будете уверены, что проветривание будет осуществляться вовремя: масло, расширяясь, будет поднимать шток и возвращать его в исходное положение при остывании.
Из пластиковой бутылки: этот бюджетный вариант отлично подходит для небольших теплиц, в которых открывается всего несколько окон. Для изготовления вам понадобится две пластиковые бутылки (на 5 и 1 л), немного черной полиэтиленовой пленки, кусок деревянной доски, два патрубка и метровая трубка ПВХ небольшого диаметра. В центре днища чистой и сухой пятилитровой бутылки просверливают отверстие. В него вставляют патрубок и соединяют его с трубой ПВХ. Чтобы емкость была полностью герметичной, все стыки лучше замазать термопастой. Остаток трубочки, идущий ото дна, вставляют в литровую бутылку. Лучше делать это через отверстие, просверленное в крыше. Далее нужно обернуть большую емкость черной пленкой и подвесить ее под потолком. Маленькую бутылку подвешивают рядом с форточкой. Деревянную доску одним краем прибивают к фрамуге, а второй устанавливают над литровой бутылкой так, чтобы она сминалась. В результате нагрева большой емкости теплый воздух начнет поступать в маленькую бутылку. Под действием расширенного кислорода она распрямится и поднимет доску, которая вытолкнет раму наружу.
Из баллонов и мяча: еще один простой вид самодельного устройства для проветривания теплицы. Для его изготовления вам понадобится небольшая деревянная коробка с крышкой, мяч, шланг, доска и два баллона. К сообщающимся баллоны присоединяют шланг, причем его длина должна соответствовать высоте теплицы. Второй конец шланга надевают на сосок сдутого мяча. Мяч нужно положить в коробку и закрыть крышку. К крышке прибиваем доску и соединяем ее с фрамугой. Баллоны подвешивают под потолком, а коробку с мячом устанавливают под форточкой. Баллоны, нагреваясь, начнут подавать теплый воздух через шланг к мячу. Он надуется, откроет крышку, а прибитая доска откроет форточку.
Все эти виды самодельных приборов для теплицы достаточно простые в изготовлении, но не стоит забывать о том, что они не отличаются длительным сроком службы, особенно это касается конструкций из бутылок. Поэтому, если вы хотите смастерить более надежную конструкцию, вам придется использовать и более прочные материалы.
Как сделать термопривод своими руками
Вариантов изготовления самодельного термопривода достаточно много. Некоторые, самые простые из них, мы привели выше. Но, если ваша теплица большая, а автоматическое устройство для вентиляции вы планируете использовать долго, предлагаем вашему вниманию несколько других вариантов самодельных термоприводов.
Для их изготовления понадобится больше материалов и затрат времени, но при этом вы будете уверены, что самодельное устройство прослужит без сбоев в течение длительного времени.
Из офисного кресла и других материалов
Старое компьютерное кресло – источник отличного сырья для изготовления прочного и надежного термопривода в теплицу.
Примечание: В любом офисном кресле есть специальный подъемный цилиндр (газлифт), с помощью которого регулируется высота посадки. Именно эту деталь мы и будем использовать в качестве основы для самодельного устройства.
Для изготовления термопривода из офисного кресла вам понадобится сам цилиндр, тиски, кусок металлической трубы, болгарка, сварочный аппарат и машинное масло (рисунок 2).
Сборка проводится так:
Конец пластикового штока зажимают в тисках и вытягивают. Вы должны увидеть штырь клапана, находящийся внутри.
Далее нужно зажать в тисках металлическую ось (диаметр 8 мм и высота 6 см). На эту ось нужно опереть цилиндр и спустить с него весь воздух.
Болгаркой срезают цилиндр с конусностью и выдавливают шток. На данном этапе нужно соблюдать осторожность, чтобы случайно не повредить поверхность детали и ее манжетку.
На штоке нужно нарезать резьбу М8 и установить внутреннюю гильзу цилиндра обратно. Все составляющие заготовки нужно тщательно промыть, чтобы на них не осталось металлической стружки.
В гильзу нужно вставить шток и аккуратно извлечь его из цилиндра, чтобы в процессе случайно не повредился сальник.
На шток накручивают гайку, чтобы в процессе работы шток не проваливался в цилиндр. Далее нужно вставить внутрь алюминиевый поршень, а к его наружному концу – герметично приварить трубу.
На завершающем этапе на резьбу штока навинчивают гайку М8 и соединяем шток с форточкой с помощью вилки.
Рисунок 2. Технология изготовления самодельного термопривода
Теперь останется только установить конструкцию на выбранное место и залить в систему машинное масло. Нагреваясь, масло будет приводить в действие шток, который откроет фрамугу, а при охлаждении жидкость начнет сжиматься, и фрамуга закроется.
Из амортизатора
Обычный автомобильный амортизатор тоже можно превратить в термопривод для теплицы, но следует учитывать, что этой детали потребуется определенная доработка (рисунок 3).
Высота грядки в теплице
Сначала из амортизатора нужно выпустить газ. Для этого в нем сверлят отверстие, нарезают резьбу и вставляют в отверстие шланг от тормозной системы. Далее нужно сделать ресивер для привода. Если у вас есть навыки работы с металлом, вы можете изготовить его самостоятельно, или заказать деталь у токаря по готовым чертежам.
Когда все детали будут готовы, нужно вытеснить из амортизатора воздух и залить в него масло. При этом важно следить, чтобы шток был полностью погружен в жидкость. На завершающем этапе вам останется только проверить герметичность соединений системы и установить устройство на форточку.
Рисунок 3. Схема изготовления устройства из амортизатора
Устанавливать такое устройство лучше под потолком, где воздух нагревается быстрее. Соответственно, и машинное масло начнет быстрее расширяться, приведет в действие шток и он откроет форточку.
Монтаж термопривода на теплицу
После того, как вы купили или своими руками изготовили термопривод, останется только правильно установить устройство. Этот процесс тоже требует определенных знаний, но мы подготовили для вас пошаговую инструкцию, которая поможет правильно поставить его в теплице (рисунок 4).
Монтаж устройства проводится так:
Проверьте легкость открывания форточки или двери. Чтобы прибор работал исправно, створка должна открываться без особых усилий.
На створке сделайте метку места будущего крепления механизма. При этом важно учитывать, что шток должен двигаться в пределах 8-10 сантиметров.
Просверлите отверстие и прикрепите кронштейн термопривода.
Далее прикрепите пружину к раме, а термопривод – к стенке теплицы. Благодаря этому даже при полном открывании створки устройство будет работать правильно и не начнет смещаться.
На завершающем этапе прикрепите сам прибор, причем его лучше монтировать либо под потолком, либо на противоположной к открываемому окну стене.
Рисунок 4. Схема установки устройства
Когда установка завершена, вам останется только проверить правильность работы устройства. Важно, что ни одна из деталей термопривода не должна тереться о стенки или раму теплицы.
Если вы купили готовый термопривод в магазине, задача упрощается еще больше, так как в комплекте к устройству обязательно предоставляется чертеж и инструкция по монтажу.
Детальная инструкция изготовления термопривода из подручных материалов приведена в видео.
Термопривод для теплиц своими руками: чертежи
Если вы давно задумывались о том, могут ли в жаркую погоду форточки теплицы открываться сами по себе, то стоит рассмотреть термопривод для теплиц. Своими руками такую конструкцию выполнить довольно просто. Это приспособление позволяет оставлять сад на неделю, не беспокоясь о том, что в жаркие дни нужно проветривать саженцы.
Некоторые домашние мастера высказывают отрицательное мнение о термоприводе из-за его чувствительности.
Поэтому они стараются использовать электропривод, который самостоятельно открывает фрамугу за считанные секунды, как только температура начинает изменяться.
Однако этот метод подойдет лишь тем, кто с электроникой «на ты». Многие мастера утверждают, что технологический уровень гидравлики несколько выше, чем электроники.
Изготовление термопривода из цилиндра от стула
Термопривод для теплиц своими руками возможно выполнить из цилиндра от компьютерного стула. Эту идею можно назвать очень интересной, многие дачники уже успели воплотить ее в реальность. Для проведения работ понадобится цилиндр, с одной стороны которого находится стальной шток, тогда как с другой – пластиковый шток.
Методика проведения работ
Конец пластикового штока необходимо зажать в тиски и выдернуть его. В глубине удастся увидеть металлический штырь. В тисках на следующем этапе необходимо зажать 8-мм стержень, чтобы он выглядывал на 6 см.
На него следует установить цилиндр, избавив его от давления при нажатии. Цилиндр следует срезать с помощью углошлифовальной машины, выдавив стальной шток.
Важно не повредить шлифованную поверхность и манжетку на самом цилиндре.
Если вы решили изготовить термопривод для теплиц своими руками, то на следующем этапе через пару слоев брезентовой рукавицы нужно зажать шток и на его концы нарезать резьбу. Манжеты аккуратно снимаются с помощью углошлифовальной машинки.
Внутри цилиндра будет гильза, которую нужно установить на место. Остальные узлы следует выбросить, но в качестве исключения выступает алюминиевый поршень. С него снимаются кольца.
Все детали промываются в бензине, это позволит удалить металлические стружки.
Рекомендации специалиста
Если вы решили выполнить термопривод для теплиц своими руками, то во внутреннюю гильзу следует установить шток и вынуть конец из цилиндра, чтобы исключить повреждение сальника. Теперь на резьбу следует накрутить гайку, которая требуется для того, чтобы шток не проваливался в цилиндр.
Алюминиевый поршень вставляется в гнездо от клапана. Далее в дело идет кусок трубы, на одном конце которой должна быть резьба. Элемент нужно приварить к обрезанной стороне цилиндра. Теперь удлиненная гайка должна быть накручена на резьбу штока.
Ее можно приобрести на рынке, где продают хомуты для труб. Вилка для укрепления рычага вворачивается во фрамугу или укрепляется к форточке. После того как систему удастся заполнить маслом, следует удалить воздух.
На этом можно считать, что вам удалось изготовить термопривод для теплицы своими руками.
Заполнение маслом системы
Для того чтобы осуществлять данные работы было удобно, на одном конце трубы необходимо сделать заглушку, тогда как на другой конец устанавливается шаровый кран. Далее следует подготовить литровую пластиковую бутылку, которая выступит расширительным бачком.
Ее дополняют шаровым краном и Г-образным отводом. Бутылку следует немного сжать, когда производится заливка масла, это позволит исключить создание излишнего давления. В сжатом состоянии она закручивается, а после закрывается кран, тогда как система устанавливается на место.
Отзывы дачников
Изготовленный термопривод для теплиц, отзывы о котором самые положительные, каждый год должен смазываться в области штока техническими маслами.
Термопривод, по мнению дачников, лучше всего расположить с той стороны, которая находится на противоположном конце от открываемого проема.
Домашние мастера отмечают, что термопривод реагирует на изменения температурного режима с некоторым опозданием.
Использование гидроцилиндра для изготовления термопривода
Термопривод для теплиц своими руками (чертежи вы можете выполнить самостоятельно) изготавливается иногда еще и из автомобильного гидроцилиндра.
В нём следует просверлить отверстие, чтобы вышел газ, там же нарезается резьба, что позволит присоединить шланг. Лучше всего позаимствовать его от «Нивы» или приобрести в автомобильном магазине.
Его следует укрепить болтом со шпилькой, что позволит зафиксировать головку шарнира на свое место.
Если вы решили выполнить термопривод для теплиц, то на следующем этапе следует позаботиться о наличии ресивера, который можно заказать у токаря или изготовить самостоятельно. На следующем этапе воздух вытесняется, а система заполняется маслом. Шток цилиндра необходимо утопить полностью. Конструкцию после изготовления следует проверить на герметичность.
Особенности изготовления термопривода из амортизатора
Для проведения работ необходимо подготовить два куска трубы, на концах которых должна быть нарезана резьба. В середине производится их соединение с помощью тройника. На концах следует установить сантехнические заглушки. Далее в ход идет амортизатор от «Нивы», снизу которого спиливается шпилька.
В дне необходимо сделать отверстие, диаметр которого составит 8,5 мм. Понадобится ещё и болт для тормозного шланга, а также гайка, размеры которой составят 10 x 1,25 мм. Болт необходимо просверлить насквозь.
Если вы изготавливаете термопривод для теплиц, то на следующем этапе следует просверлить заглушку по центру, а изнутри вставить болт, навернув гайку. Все части соединяются с помощью паронитовых прокладок.
Останется только открутить заглушку и залить масло.
Заключение
Термопривод для теплицы своими руками есть смысл изготовить. Такая конструкция обойдется дешевле, чем заводская.
Для этого даже, может, не придется приобретать дополнительные запчасти, ведь все их можно отыскать в гараже или сарае.
Термопривод выступает в качестве автономного механизма, который не требует вмешательства со стороны человека и не нуждается в электричестве, что можно назвать несомненными плюсами.
Есть ли необходимость в процедуре
Перед тем, как устанавливать автоматическое проветривание теплицы, необходимо знать, зачем оно нужно. Ведь от этого зависит правильность монтажа. Существует две основные причины:
Во время использования теплиц происходит накопление тепла внутри них, но для произрастания культур нужны более жесткие условия по температурному балансу, от этого зависит урожайность всех растений, вкусовые качества продукции, а также другие важные характеристики.
Можно считать идеальными условиями, когда температура внутри практически не превышает 38-40 0 С. В некоторые дни проветривание теплиц стоит совмещать с незначительным притенением от чрезмерных солнечных лучей. Также допускается устанавливать электрические вентиляторы для обеспечения движения воздушных масс.
Более подробно узнать, как понизить температуру в теплице из поликарбоната, вы сможете узнать в нашей статье.
ВИДЕО: Автоматизация проветривания теплиц
Отрицательный опыт использования автомата-термопривода ТП-440-ДВ
По сообщению на сайте производителя автомат-термопривод ТП-440-ДВ — идеальное устройство, не требующее никаких регулировок и настроек, способное открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу, и таким образом обеспечивающее вентиляцию теплицы в зависимости от температуры внутри неё без участия человека.
Монтаж конструкции довольно прост и не требует специальных знаний и инструментов (однако замечу, что могут понадобиться дрель, шуруповерт и самодельные крепежные приспособления в некоторых случаях — для удобства).
Универсальный кронштейн и саморезы со сверлом позволят самостоятельно установить термопривод на любую открываемую конструкцию.
В ТП-440-ДВ в качестве рабочего тела применяется специальная аморфная жидкость, что, по словам производителя, обеспечивают неограниченный ресурс изделия (гарантия производителя — 10 лет).
Замечу сразу: из двух купленных термоприводов один с честью отработал сезон 2015 г., а второй — банально вытек через неделю использования из-за плохого уплотнения (место течи на рисунке показано овалом, вытекший — не выбрасывайте, об этом — ниже, кроме того, вариант ремонта термопривода — по ссылке https://samostroy74.ru/esli-vytek-termoprivod-teplitsy ) .
Я совсем забыл, что в нашей стране, если хочешь, чтобы было сделано хорошо, значит, нужно делать самому. При стоимости термоприводов в 1300 руб. приобретение еще одного показалось мне слишком расточительным. Итого на два ТП-440-ДВ было потрачено 2600 руб.
Термопривод в теплицу своими руками
Разочарование, посетившее меня после поломки покупного термопривода, подтолкнуло меня к мысли создания самодельного автомата для регулирования температуры в теплице. Это вполне под силу любому, необходим лишь кое-какой инструмент.
Покопавшись в интернете ( http://www.mastercity.ru ), я нашел вариант изготовления термопривода на основе задних упоров багажника машин ВАЗ-2108 (Нивы, 2112) и машинного масла в качестве рабочего тела. Задние упоры от старой 12-шки отыскались в гараже, в качестве емкости для рабочего тела были выбраны два старых машинных ручных насоса, тоже валявшихся в гараже.
Чтобы сделать автомат-термопривод вам понадобятся:
задний упор багажника ВАЗ-2108 (2112) — 1 шт. (старые — бесплатно, новые — по 300 р. на авторынке),
металлический цилиндр (я взял старый автомобильный ручной насос — бесплатно, можно взять отрезок трубы, емкость цилиндра должна быть примерно как у насоса. Труба предпочтительней, так как у нее толще стенки, что позволит нарезать нормальную резьбу),
ножовка по металлу,
дрель со сверлом 3.0,
метчик и плашка М10 для нарезки резьбы,
болты, гайки и шайбы разного диаметра,
ФУМ лента или паронитовые прокладки (для герметизации соединений).
Машинное масло (можно отработку) температурой около 15 0 С .
Порядок изготовления термопривода в теплицу своими руками
1. Аккуратно отпилить нижний шарнир заднего упора багажника ножовкой по металлу (на рисунке линия реза показана зеленым). Учтите, что упор сильно зажимать в тисках нельзя — помните, что внутри он полый, и если нарушится геометрия, то потом поршень будет клинить).
2. Просверлить в торце отверстие (на рисунке ниже показано зеленой точкой, сверло по металлу 3.0, на средних оборотах обычной дрелью).
Сверлите обязательно в защитных очках, неторопясь, особенно в конце: внутри упора газ под давлением! Если будете проходить плавно, то услышите продожительный «пшик», а если резко — довольно сильный (может забрызгать небольшим количеством жидкости из упора — оденьте спецовку).
3. Нарезать резьбу плашкой (на упоре) и метчиком в корпусе насоса (не забудьте, что сильно зажимать упор в тисках нельзя!),
4. Герметично соединить корпус насоса и упор с использованием шайб, ФУМ ленты, заглушить маленькое отерстие болтиком (возможно, придется тоже нарезать резьбу) или саморезом.
Загерметизировать крышку корпуса насоса (довольно просто: 2 шайбы, болт с гайкой, ФУМ лента), рациональнее здесь сделать отверстие для удаления остатков воздуха и излишков масла.
Маленький болтик потом можно использовать для стравливания остатков воздуха или излишков масла (при необходимости).
5. Залить масло в насос (или трубу) на 1/3 и прокачать поршень упора до тех пор, пока не выйдет весь воздух, после чего полностью утопить поршень в корпус. Долить масло до краев корпуса насоса.
6. Закрутить верхнюю крышку, через болтик убрать остатки воздуха, долив масло через шприц. Автомат-термопривод для открытия форточек и дверей теплицы готов.
Таким образом, я получил термопривод, сделанный своими руками, затратив при этом 0 руб. (не более 400 руб., если покупать упоры и отрезок трубы). Конечно, собрано на коленке, но бесплатно и из подручных средств. Конструкция не идеальна, но работает.
В моей теплице стоят два таких самодельных термопривода на верхних форточках и один — на боковой. Они отлично отработали весь сезон 2015 г., небольшие подтекания масла (выдавило в сильную жару) никак не сказались на их работе.
Более того, сломаться в них просто нечему. Поэтому, в 2016 г. я сделал ещё два таких автомата во вторую теплицу.
В одном из них вместо упора багажника я использовал вытекший привод ТП-440-ДВ (только соединение там несколько другое — через переходник).
Принципы и особенности работы терморегулятора
Инженерная мысль позволила владельцам теплиц вздохнуть с облегчением. Теперь не нужно каждый раз бежать в строение, как только солнце начинает припекать. Термопривод самостоятельно откроет форточку для доступа свежего воздуха. Конкурируют с этими устройствами электроприводы.
Это более сложные приспособления с точными датчиками, которые требуют довольно глубоких познаний в создании электросетей. Без питания (аккумуляторы, сеть 220В) они работать не будут.
Термоприводы для проветривания теплиц отличаются большей автономностью. Однако при изготовлении своими руками требуют высокой точности и кропотливости.
Совет. Опытные фермеры рекомендуют не гнаться за дешёвыми и самыми примитивными моделями для теплицы. Ведь даже однократная неполадка, из-за которой форточка не откроется, может привести к гибели урожая в теплице.
Принцип работы механики прост и основывается на нагреве масла или иной субстанции:
Термопривод из автомобильного амортизатора: порядок сборки
Чтобы собрать устройство для проветривания теплиц по этой схеме, вам понадобятся:
поршень амортизатора или газовая пружина автомобиля,
металлическая труба чуть больше 2 м в длину,
приспособление для нарезки резьбы,
заглушки сантехнические — 2 шт.,
болт для тормозного шланга с размерами 10х1,25 (Жигули),
прокладки из паронита,
масло.
Газовый поршень состоит из:
корпуса пневмоупора,
поршня внутри него,
эпоксидного клея,
штока.
Алгоритм сборки термического привода для проветривания теплиц:
Подготовьте пару отрезков металлической трубы. Длина — по 1 м. Нарежьте резьбу и соедините их тройником. На свободные концы накрутите обычные сантехнические заглушки.
Уберите шпильку в нижнем сегменте амортизатора. В днище проделайте сверлом 8,5 мм сквозное отверстие. Сделайте резьбу и в этом месте.
В середине болта есть несквозное отверстие. Просверлите его насквозь.
В заглушке также нужно сделать отверстие в 10 мм. В него вставьте болт, зафиксируйте его гайкой. От болта останется ещё небольшой отрезок — на него навинтите резьбу амортизатора. Все соединения смягчайте с помощью прокладок.
Саму заглушку следует ввинтить в тройник.
Чтобы система в теплице заработала, для начала нужно заправить её маслом. Заливку произведите с одного из концов трубы, предварительно отвинтив стоящую там заглушку.
Затем переведите шток устройства в нижнюю позицию и спустите из амортизатора весь лишний воздух. Верните глухой винт на место и приступайте к монтажу привода непосредственно в теплице.
Крепить его можно любым удобным способом, даже проволокой. Главное, чтобы надёжно.
Совет. Недвижимые части конструкции вполне возможно прикрепить прямо над посадкой. Они могут стать удобной опорой для подвязки растений в теплице.
Что нужно знать перед использованием терморегулятора в теплице
Опытные дачники дают такие рекомендации по использованию термопривода:
Чтобы шток беспрепятственно поднимал и опускал форточку, на раме нужно сделать для него упор. Намертво прикручивать устройство не стоит: вам всегда может понадобиться проветрить теплицу вручную.
Не устанавливайте на форточках или дверях замков и других препятствий, которые будут мешать нормальной работе устройства.
Осенью снимайте привод. Морозы могут повредить устройство.
Каждый год по весне смазывайте подвижные части конструкции маслом.
Термоустройство инертно в сравнении с электроникой. Последняя с помощью датчика температуры реагирует на малейшие тепловые колебания. Маслу же необходимо время на разогрев. Чем толще реагирующий слой, тем медленнее расширяется вещество и открывается форточка теплицы.
Чтобы избежать ошибок, внимательно изучите по фото или видео последовательность монтажа.
Смотрите видео: Установка форточки с автоматическим проветриванием теплицы (February 2020)
Гидроцилиндр своими руками для проветривания теплиц – термопривод из амортизатора, газлифта и другие варианты
Одним из важнейших условий нормального развития растений, произрастающих в теплицах, является своевременное и качественное проветривание таких сооружений, организовать которое в автоматическом режиме можно при помощи такого устройства, как гидроцилиндр.
Решив установить в своей теплице приспособление, которое автоматически открывает и закрывает тепличные форточки при определенных внешних условиях, совершенно необязательно приобретать его в серийном исполнении: можно изготовить гидроцилиндр своими руками, используя для этого недорогие комплектующие и доступные расходные материалы.
Система автоматического проветривания теплицы на основе гидроцилиндра
Назначение и принцип действия
Перегрев растений, произрастающих в теплицах, может свести на нет весь труд, который был затрачен на их выращивание. Чтобы избежать таких ситуаций, тепличные помещения необходимо регулярно проветривать.
Особенно важно выполнять данную процедуру в тех случаях, когда температура внутри теплицы достигает критических значений.
Если не использовать такого приспособления, как термопривод для теплиц (или гидроцилиндр), то на то, чтобы постоянно контролировать температуру внутри таких помещений и выполнять проветривание теплицы своими руками, может уйти много времени, которое можно потратить с большей пользой.
Именно поэтому любой владелец теплицы, желающий сделать процесс ее обслуживания более эффективным и менее трудозатратным, всерьез задумывается над тем, как изготовить приспособление для автоматического проветривания теплиц своими руками.
Принцип работы гидроцилиндра для теплиц достаточно прост и основан он на законе физики, согласно которому жидкость при ее нагреве расширяется в своем объеме, а при остывании сжимается, возвращаясь в исходное состояние.
Таким образом, если поместить жидкость в герметичный цилиндр, оснащенный поршнем со штоком, то при нагревании она начнет расширяться, что приведет к перемещению поршня и, соответственно, штока, который жестко с ним связан.
Принцип работы системы автоматического открывания форточки теплицы
По вышеописанной схеме работают гидроцилиндры для теплиц, устанавливаемые на окнах таких помещений.
При повышении температуры воздуха внутри тепличного помещения жидкость внутри гидроцилиндра начинает расширяться и выталкивать поршень устройства, сообщая движение штоку и соединенной с ним оконной рамой, которая начнет открываться.
При снижении температуры воздуха в теплице система начнет работать в обратном направлении: жидкость станет сжиматься и возвращаться в первоначальное состояние, что приведет к опусканию поршня со штоком и, соответственно, закрытию оконной рамы теплицы.
Как такая несложная система может обеспечивать открытие и закрытие тепличных оконных рам? Расчеты показывают (и это подтверждает практика), что гидроцилиндр диаметром 50–55 мм и длиной 50 см с 800 граммами рабочей жидкости, в качестве которой можно использовать и отработанное техническое масло, способен обеспечить автоматическое открывание оконной рамы, вес которой составляет 10 кг.
Гидроцилиндры также могут использоваться и для открывания дверей теплицы
Преимущества и недостатки
Среди достоинств, которыми обладает гидроцилиндр, используемый для обеспечения проветривания тепличных помещений в автоматическом режиме, следует выделить следующие.
Для эксплуатации такого устройства не требуется его подключение к сети электропитания.
Несложная конструктивная схема позволяет достаточно легко изготовить гидроцилиндр для теплицы своими руками.
Такое устройство не нуждается в постоянном техническом обслуживании.
Автоматическая система проветривания на базе гидроцилиндра, несмотря на некоторые недостатки, довольно часто используется в личных теплицах
Естественно, есть у такого устройства для автоматического проветривания теплиц и недостатки.
При установке такого устройства на оконную раму, которая вращается на вертикальной оси, необходимо дополнительно использовать возвратную пружину, так как такая рама при уменьшении объема рабочей жидкости в гидроцилиндре не опустится под собственным весом.
При резком снижении температуры воздуха вне тепличного помещения гидроцилиндр не закроет оконную раму в тот же момент, это произойдет только через 15–20 минут, когда остынет масло в его рабочей камере.
Варианты изготовления гидроцилиндра
Задумываясь над тем, как сделать гидроцилиндр для проветривания теплицы своими руками, можно без особых проблем найти чертеж такого устройства в интернете и даже посмотреть видео, описывающее в подробностях процесс изготовления такого устройства.
Для создания гидроцилиндра можно использовать детали от уже неработающих технических устройств.
Таким образом, затратив минимум финансовых средств, можно оснастить свою теплицу автоматическими открывателями окон, которые позволят не переживать о том, что тепличным растениям не обеспечены должные температурные условия.
Перечислим наиболее популярные варианты самостоятельного изготовления гидроцилиндра для проветривания тепличного помещения:
из старых автомобильных запчастей;
из домкрата или газлифта компьютерного кресла;
из подручных средств.
Самодельный проветриватель теплицы из газлифта автомобиля
Из старых автомобильных запчастей
Автоматический проветриватель для теплицы, как уже говорилось выше, можно изготовить из неиспользуемых автомобильных запасных частей. Для таких целей, в частности, используется пневмоцилиндр, устанавливаемый в механизмах удерживания задних дверей автомобилей многих марок («Нива», «Москвич», ВАЗ-2108 и др.).
Прежде чем приступать к изготовлению такого устройства, которое используется для поднятия оконных рам, вращающихся на горизонтальной оси, необходимо найти его чертеж в интернете, что не составит больших проблем.
Схема автоматического проветривателя из автомобильного пневмоцилиндра
Чтобы сделать тепличный гидроцилиндр из амортизатора задних дверей автомобилей, способный открыть даже достаточно тяжелые оконные рамы, подготовьте:
сам пневмоцилиндр (вам понадобятся емкость и шток для гидроцилиндра);
эпоксидный клей;
электрическую дрель и набор слесарных инструментов.
Порядок выполнения работ по изготовлению тепличного гидроцилиндра выглядит следующим образом.
В донной части пневмоцилиндра сверлится отверстие небольшого диаметра. При выполнении такой процедуры следует пользоваться защитными очками, чтобы не допустить попадания в глаза мелкой стружки, вылетающей из зоны сверления.
Полученное отверстие высверливается до диаметра 9 мм.
Поршень пневмоцилиндра извлекается из его полости, стенки которой тщательно обезжириваются.
Верхняя часть поршня смазывается маслом, после чего он помещается в цилиндр и опускается до отметки, находящейся на уровне 3–3,5 см от дна его внутренней полости.
Цилиндр вместе с помещенным в него поршнем аккуратно зажимается в тисках таким образом, чтобы его донная часть располагалась отверстием вверх.
В полость цилиндра через заранее выполненное отверстие заливается эпоксидная смола. Это делается для того, чтобы сформировать клеевую пробку в его донной части. Приклеиться к такой пробке поршню не даст масло, которым его предварительно смазали.
После того как эпоксидная смола полностью застынет, поршень извлекается из полости цилиндра.
Через отверстие в дне цилиндра клеевая пробка просверливается сверлом такого же диаметра. После этого в полученном отверстии нарезается резьба М10 с шагом 1,25 мм.
Верхняя часть емкости закрывается заглушкой с отверстием, в котором будет перемещаться шток для гидроцилиндра.
Готовый гидропоршень фиксируется под окном теплицы таким образом, чтобы его шток, который, возможно, придется укоротить, при выдвижении открывал фрамугу.
На видео ниже наглядно показана работа самодельного гидроцилиндра в частной теплице.
Чтобы гидроцилиндр, изготовленный по вышеописанной схеме, мог обеспечивать автоматическое открывание форточек в теплице, его необходимо оснастить бачком для рабочей жидкости, в котором она будет расширяться и, поступая под поршень устройства, толкать его вверх вместе со штоком.
Для изготовления такого бачка также можно использовать автомобильную деталь – кардан, от которого надо отрезать его проушины. Обрезать данный элемент необходимо на длину, которая рассчитывается для каждой конкретной теплицы.
На один из концов обрезанного кардана устанавливается заглушка, в которой сверлятся два отверстия.
Одно из них используется для заливки рабочей жидкости, а второе – для стравливания воздуха из системы. На второй конец самодельного бачка для гидроцилиндра также устанавливается заглушка, но с одним отверстием, в котором нарезается резьба.
Для соединения внутренней камеры бачка и полости гидроцилиндра такая система оснащается шлангом с резьбовыми штуцерами, в качестве которого можно использовать элемент тормозной системы автомобиля.
Самостоятельно изготовить данную систему несложно, если ориентироваться на ее чертеж, который можно найти в интернете.
Ещё один вариант автоматического проветривателя на основе автомобильного газлифта.
Из газлифта компьютерного кресла
Использовать для изготовления емкости и штока для гидроцилиндра, при помощи которого будут автоматически открываться и закрываться окна в тепличном помещении, можно и газлифт от старого офисного или компьютерного кресла.
Чертеж такого устройства и видео по его изготовлению находятся в открытом доступе в интернете.
В результате несложной переделки газлифта, выполняемой по такой же схеме, как и в вышеописанном варианте, получается устройство, с одной стороны которого будет располагаться пластиковый, а с другой металлический шток для гидроцилиндра.
Газовый цилиндр от старого офисного стула
Газлифт необходимо разобрать, приварить штуцер-переходник, собрать и заполнить маслом
Из подручных материалов
При отсутствии комплектующих от автомобиля или компьютерного кресла приспособление для открывания и закрывания окон в тепличном помещении можно изготовить из подручных материалов. Прежде чем приступать к изготовлению такого устройства, необходимо разработать его чертеж и подготовить все необходимые расходные материалы и инструменты:
листовой хорошо гнущийся материал, в качестве которого можно использовать поликарбонат или жесть;
трубу из пластика;
камеру от баскетбольного, футбольного или волейбольного мяча;
набор слесарных инструментов.
Принцип работы рассматриваемого приспособления
Изготавливается простейшее приспособление для автоматического проветривания теплиц по следующему алгоритму.
Из гибкого листового материала создается цилиндр, который оснащается дном и крышкой, изготовленными из оргстекла. В дне и крышке цилиндра выполняются отверстия для штока и подводящего воздух шланга.
Из металла, пластика или любого другого материала изготавливается поршень устройства, который необходимо оснастить штоком.
Под поршень, на дно цилиндра, укладывается камера от мяча, которая при помощи шланга соединяется с воздушным ресивером. В качестве последнего можно использовать любую герметично закрывающуюся металлическую емкость.
Таким образом, при нагревании стенок ресивера воздух в нем тоже начнет нагреваться и расширяться, что приведет к наполнению воздухом камеры мяча, движению поршня и штока, связанного с рамой тепличного окна, которое, соответственно, начнет открываться. При остывании ресивера произойдет обратный процесс, что приведет к закрытию окна.
Изготовление и использование несложных устройств, описанных выше, позволяет забыть о том, что такое вентиляция в теплице своими руками, регулярность которой не всегда можно обеспечить.
А в заключение ещё один вариант изготовления автоматического проветривателя из подручных средств.
Рисунок 1. Принцип работы устройства
Рисунок 2. Технология изготовления самодельного термопривода
Рисунок 3. Схема изготовления устройства из амортизатора
Рисунок 4. Схема установки устройства
