Антенна T2FD
Хочу построить антенну T2FD для диапазона 3ч14 Мгц. Порекомендуйте проверенный на практике вариант.
За ранее благодарен!
73! UR5EPM.
povesit dipol toi ge dlini zapitat vozdushnoi liniei i u transivera postavit simmetrichnoe SU
Но все же хотелось бы установить не диполь, а T2FD. Запитку антенны хочу выполнить кабелем 75 Ом. Каковы размеры антенны: длина — высота, величина и мощность резистора (подводимая мощность к антенне 100 Вт), конструкция трансформатора.
____________________ _________
UR5EPM
Антенна создана как приемная. На передачу плохо работает. Если хочешь попробуй
Нагрузочной резистор можно сделать из паралельно включеные резисторы МЛТ-2.
Миниатюры
Благодарен Вам за помощью, но есть вопросы:
Каким проводом лучше выполнить полотно антенны?
Какой диаметр провода?
Какой марки применяется кольцо на трансформатор и диаметр провода?
В каких пределах может отличаться от указанной величины значение сопротивления R?
____________________ _________
UR5EPM
Вид провода не имеет значение, Диаметр — 1.5 до 2.5 мм. Ферит — магнитная проницаемость 600-1000.
Нагр. резистор связань с импеданса фидерной линии. Эта антенна создана для симетричного питания (двупроводная открытая линия). При Zл = 600 ом Rн = 650 ом; при Zл = 450 ом Rн = 500 ом; при Rл = 300 ом Rн = 390 ом. Какое допустимое отклонение от этих стоимостьи я не могу сказать. Можно пользоват коакс как фидер, но надо включить балун-трансформатор, как показано здесь.
Каким проводом намотан трансформатор?______ ____________________ ___
UR5EPM
ur5epm@ukr.net
Если предполагается работа и не передачу, то TF2D желательно сделать подлиннее — метров 50. 60. Иначе на 80-ке она будет недостаточно эффективной.
Нагрузочный резистор лучше применить 800. 900 Ом (на нем рассеивается до 25% мощности подводимой к антенне). Тогда в полосе 1,5. 30 МГц КСВ будет не выше 2.
В этом случае согласующий трансформатор с коэфф. трансформации 1: 9 делается на «бинокле» :
http://www.bls.fr/amatech/electroniq. uns/Baluns.htm
..только я от нее отказался и сдернул давно. «Удочкка» была лучше, а щас пока с вертикалом на крыше определяюсь. Только я в очередной раз вроде прикинул что лучше делать, как тут тему с трапом в ЕН подкинули..опять придется с манной развлекаться.
Параллельно хочу сделать выездной, разборно/сборный траповый вертикал из труб 28мм аж до 1.8 Мгц. Фторопластовые вставки под трапы уже в цехе делают.
ЗЫ. а так, да, брал 800Ом и делал бинокль. длинна была 56 метров.
ман есть, могу выложить.
Источник
Широкополосная антенна T2FD
Если симметричной линии придать форму, при которой токи не будут взаимно компенсировать друг друга, то такая линия будет излучать электромагнитные волны.
История появления T2FD
Антенна T2FD (Tilted Terminated Folded Dipole – наклонный укороченный петлевой диполь) была разработана в конце сороковых годов XX века для Военно-морского флота США. Радиолюбители узнали об этой конструкции из июльского номера журнала “QST” за 1949 год. В нашей печати первое упоминание я обнаружил в книге Владимира Павловича Шейко “Антенны любительских радиостанций”, издание ДОСААФ 1962 года (там она называется комбинированной). Эта антенна относится к антеннам бегущей волны (апериодическим антеннам, т.е. не резонансным).
В 3 номере журнала “Радио” за 1968 год опубликован небольшой отзыв о работе этой антенны. Следует подчеркнуть, что T2FD в рассматриваемом случае подключается к радиостанции через открытую двухпроводную линию и антенный тюнер.
Свойства антенны T2FD
Антенна работает в широком диапазоне частот (отношение крайних часто 1:5) без выраженной направленности (почти круговая диаграмма направленности, как у гитары). Усиление антенны T2FD практически соответствует полуволновому диполю (на нижних частотах проигрывает диполю). Однако диаграмма T2FD более вытянута вверх. Следует также учитывать, что диаграмма направленности меняется с частотой и на высших частотах похожа на цветок, но все равно, большая часть излучения направлена вверх. Именно этот факт делает антенну T2FT малопригодной для DX, хотя и не исключает саму возможность, т.к. часть лепестков направлена под низким углом к горизонту.
Диаграмма направленности антенны T2FD на 28 МГц
По конструкции эта антенна напоминает петлевой вибратор Пистолькорса (шлейф-вибратор), расположенный под углом 30 град к земле и нагруженный безиндукционным сопротивлением. При этом вдоль проводов антенны устанавливается режим бегущей волны, что теоретически обеспечивает независимость входного сопротивление антенны от рабочей частоты.
Характеристики моей антенны T2FD
Режим бегущей волны (как и ее симметричность) благоприятно сказывается на отношении сигнал/шум при приеме.
Несмотря на то, что T2FD уступает по эффективности диапазонным и направленным антеннам, из-за своей простоты и сравнительно скромных размеров, эта антенна стала популярной среди радиолюбителей. T2FD настолько популярна, что есть даже антенны промышленного изготовления, например, BROADCOM 3000, B&W BWD-90, Diamond WD330S, TENNADYNE TD-90, ICOM AH-710, Codan C411, Racal 3051-901, Comrod AH51, Giovannini 1830/DL-M или Yaesu YA-30.
Данная антенна имеет длину 25 метров и рассчитана на подключение коаксиального кабеля с волновым сопротивлением 50 Ом. Рабочий диапазон частот 2-30 МГц, максимальная мощность передатчика в режиме SSB – 150 Вт.
Сопротивление должно быть рассчитано на 35% подводимой к антенне мощности (именно трудность изготовления безиндуктивного сопротивления ограничивает подаваемую на антенну мощность). Если антенна используется только для приема, то можно обойтись одним маломощным сопротивлением типа МЛТ-2.
Достоинства антенны T2FD
1. Простая в изготовлении. Однако стоит внимательно отнестись к изготовлению ШПТ и нагрузочного сопротивления.
2. Широкодиапазонная. Работает во всем диапазоне рабочих частот.
3. Требует относительно мало места и небольшую высоту подвеса.
4. Не требует отдельной мачты, можно подвесить к дому.
5. Хорошее соотношение сигнал/шум на приеме.
6. Почти всенаправленная в горизонтальной плоскости.
7. Не требует антенного тюнера при использовании ШПТ.
Недостатки антенны T2FD
1. Низкий КПД. Часть подводимой к антенне мощности тратится на нагрев нагрузочного сопротивления.
2. Большая часть излучения направленна вверх. Плохо подходит для для DX.
Сравнение характеристик T2FD и полуволнового диполя даны в статье RU3AX, написанной по материалам журнала QST.
Учитывая достоинства и недостатки надо признать, что эта антенна “ограниченных возможностей”, когда у радиолюбителя нет достаточного пространства, мачты или есть другие ограничения. Поэтому она в основном используется как широкодиапазонная приемная антенна и для проведения местных радиосвязей.
Самостоятельное изготовление антенны T2FD
Я сделал антенну из полевого телефонного провода П-274. Провода расплел, длина антенны 14.3 метров (рабочий диапазон 7-35 МГц). Согласующий трансформатор 9:1 на ферритовом кольце M2000НМ. Высота подвеса верхнего конца 9,50 м (конек крыши), нижнего – 1,8 м (столб ограды).
Антенна T2FD на даче
Отдельно стоит сказать о согласующем устройстве. Для наилучшего согласования обычный ферритовый широкополосный трансформатор (ШПТ) 9:1 (на кольце или стержне) не подходит (появляются синфазные токи), лучше использовать симметрирующий ШПТ (на ферритовых трубках с гальванической развязкой, например). Видимо это факт порождает так много противоречивых отзывов об этой антенне.
Источник
Антенна типа T2FD
Эта антенна представляет собой диполь, наклоненный к земле год углом 30° и нагруженный на сопротивление (рис. 5.50). Антенна применяется как радиолюбителями, так и в профессиональных радиослужбах.
Антенна T2FD имеет длину, равную λ/2 ( λ — длина волны низшего частотного диапазона). Поэтому она занимает сравнительно мало места. Для ее оборудования требуется одна мачта высотой около 10 м и дополнительный столбик высотой 1,8 м. Радиолюбители часто вместо мачты используют крыши и стены домов, располагая на высоте около 10 м верхний край антенны.
Рассматриваемая антенна является широкодиапазонной, отношение крайних частот рабочего диапазона составляет 1:5. Если эту антенну использовать в диапазоне 40 м, то ее длина составляет 14,1 м. Эта же антенна будет также хорошо работать и в диапазонах 20; 15 и 10 м. Антенна, спроектированная для диапазона 80 м, имеет длину 28 м и может работать в диапазонах 40; 20 и даже 15 м.
В рассматриваемой антенне отсутствуют резонансные явления на высших гармониках. Поэтому ей, как уже отмечалось, свойственна широкополосность как в радиолюбительских диапазонах, так и между ними. Это обстоятельство и используется при применении антенны в профессиональных радиослужбах, где требуется оперативная смена частот антенн без каких-либо подстроечных операций.
Для угла наклона 30° антенна должна иметь почти всенаправленную диаграмму в горизонтальной плоскости. Как показывает практика, реальные диаграммы направленности антенны в горизонтальной плоскости незначительно отличаются от круговых (отношение максимумов и минимумов диаграммы обычно не очень велико). Поэтому радиолюбители используют этот тип антенны в качестве приемной, чтобы обеспечить прием с любого углового направления. Усиление антенны T2FD примерно равно усилению полуволнового диполя.
Антенна, показанная на рис. 5.50, была опробована радиолюбителем с позывными W3HH и в диапазоне 80 м. Результаты испытаний показали, что в этом диапазоне параметры антенны незначительно отличаются от их значений в более высокочастотных диапазонах. Следовательно, антенну можно выполнить таким образом, чтобы она работала во всех частотных диапазонах и имела длину всего 20. 22 м.
Жесткость конструкции антенны обеспечивается применением распорок, которые при малом уровне мощности можно выполнить из твердых пород дерева, пропитанных горячим парафином.
Отметим, что оптимальное значение угла наклона антенны составляет 30°, но допустимо использование антенны с углом наклона от 20 до 40°.
Антенна возбуждается симметричным проводом с волновым сопротивлением Z0 = 300. 600 Ом . Допускается использование двухпроводной линии в ленточном диэлектрике. При больших расстояниях от станции до антенны рекомендуется использовать двухпроводную воздушную линию питания, так как потери в этой линии крайне малы.
Значительную трудность при практической реализации антенны T2FD вызывает изготовление нагрузочного сопротивления. Сопротивление должно быть рассчитано на мощность, не меньшую, чем 35% мощности, подведенной к антенне. Например , при мощности P = 100 Вт следует использовать сопротивление на 35 Вт. В случае использования данной антенны как приемной можно использовать обычный резистор с сопротивлением, которое должно быть равно волновому сопротивлению линии питания. Результаты практической работы с этим типом антенны показали, что более выгодно использовать несколько большее сопротивление нагрузки (рис. 5.50б). Линия питания антенны может быть непосредственно сопряжена с выходным контуром передатчика.
Источник
Антенна t2fd своими руками
Радио 4, 2000, с.62-64
Антенны, обеспечивающие работу радиостанции на нескольких любительских диапазонах за счет введения в них резисторов, продолжают пользоваться популярностью у коротковолновиков несмотря на очевидный недостаток — пониженный КПД. Причин такой популярности несколько, Во-первых, эти антенны обычно имеют очень простую конструкцию — рамка той или иной формы, в которую включен резистор. Во-вторых, в силу своей широкополосности они, как правило, не требуют настройки, что заметно ускоряет и упрощает достижение конечного результата -антенны, с помощью которой можно работать в эфире на нескольких диапазонах.
Что касается потерь мощности в резисторе, то она достигает 50%. С одной стороны, потери вроде бы большие, но с другой — у радиолюбителя (особенно в городских условиях) может и не быть возможности установить более эффективную многодиапазонную антенну. Более того, именно такого порядка могут быть неочевидные потери даже в однодиапазонной антенной системе. Яркий пример — потери в плохой «земле» для антенн типа GP (см., например, заметку «Сколько нужно противовесов» в «Радио», 1999, № 10, с. 59). Измерить эти потери сложно, поэтому о них просто предпочитают не вспоминать.
Классический вариант широкополосной наклонной антенны T2FD с резистором в рамке, требующей для установки двух мачт высотой 10 и 2 м и работающей в полосе частот 7. 35 МГц, многократно описан в литературе. Об интересном горизонтальном варианте такой антенны, требующей для установки только одной мачты и работающей в полосе частот 10. 30 МГц, было рассказано в статье «Очередная всеволновая» («KB журнал», 1996,№ 3, с. 19, 20). Наконец, появился и вертикальный вариант этой антенны.
Его предложил L.Novales (EA2CL) в статье «Otra vez con la antena T2FD» («UIRE», 1998,p.31,32).
При общей высоте около 7,5 м (см. рис. 1) эта антенна обеспечивает работу в полосе 14. 30 МГц, т. е. на всех пяти высокочастотных КB диапазонах. Излучатель (разрезной петлевой вибратор) выполнен из двух идентичных половинок (1 и 2). Они изготовлены из дюралюминиевых труб диаметром 25 мм с толщиной стенок 1 мм. Отдельные отрезки труб, образующие излучатель, соединены между собой дюралюминиевыми втулками (на рис. 4 не показаны). На свободно стоящей деревянной мачте (3) высотой 4,5 м излучатель закреплен с помощью поперечин: двух — для верхней половины излучателя и двух-трех — для нижней.
Нагрузочный резистор R1 должен иметь мощность рассеивания, составляющую примерно одну треть от выходной мощности передатчика. Приведенный на рис. 4 номинал этого резистора обеспечивает входное сопротивление антенны 300 Ом, поэтому для ее питания через коаксиальный кабель с волновым сопротивление 75 Ом необходим широкополосный симметрирующий трансформатор с коэффициентом трансформации 1:4. Если использовать кабель с волновым сопротивлением 50 Ом, то коэффициент трансформации должен быть 1:6. При использовании резистора с сопротивлением 500 Ом входное сопротивление антенны будет около 450 Ом, поэтому для питания ее коаксиальным кабелем с волновым сопротивлением 50 Ом потребуется симметрирующий трансформатор с коэффициентом трансформации 1:9.
Вариант конструкции такого трансформатора приведен в упоминавшейся выше статье про горизонтальную антенну T2FD.
Симметрирующий трансформатор подключают к точкам XX.
Единственная небольшая техническая сложность в изготовлении антенны EA2CL — это подводка питающего кабеля. Для уменьшения наводок на его оплетку кабель должен быть перпендикулярен полотну антенны на длине в несколько метров. Более того, поскольку на практике свести эти наводки к нулю нереально, на кабеле (в той части, где он идет уже вертикально) необходимо создать дроссель для токов высокой частоты. Простейшее решение — небольшая бухта, образованная несколькими витками кабеля питания.
Следует заметить, что антенны типа T2FD вполне прилично работают в УКВ диапазоне, а также имеют обычно неплохой КСВ и на частотах ниже граничной. Однако из-за малых размеров излучателя ее КПД в этом случае, естественно, ухудшается. Последнее, впрочем, не исключает возможности использования такой антенны для ближних связей.
Антенны с нагрузочным резистором выпускают и некоторые фирмы. Так фирма Barker & Williamson производит антенну АС-1.8-30, которая работает в полосе частот 1,8. 30 МГц и может быть, в принципе, установлена на крыше жилого дома (не башенного типа). Для установки такой антенны (рис. 5) требуется всего одна неметаллическая мачта высотой (1) 10,7 м.
В радиолюбительской литературе (Pat Hawker, «Technical Topics», «Radio Communication», 1996, June, p. 71, 72) идет спор о том, как ее называть: то ли «вертикальные полромба» (VHR — Vertical Half Rhombic), то ли «пирамида с нагрузкой» (Loaded Pyramid). К этому спору можно добавить, что антенна напоминает также и сильно деформированную T2FD. В любом случае она неплохо работает, а как ее называть — вопрос второстепенный.
Кроме мачты (1), для установки антенны нужны еще две стойки (2) высотой 0,9 м. Антенну питают через коаксиальный кабель (10) и широкополосный симметрирующий трансформатор (3) с коэффициентом трансформации 1:9. Излучающая часть антенны — проводники, образующие полуромб (4 и 5).
Нагрузочный резистор (6) имеет сопротивление 450 Ом. Требования к нему по рассеиваемой мощности такие же, как и в антенне T2FD. Замыкающие рамку проводники (7, 8 и 9) образуют противовес для полуромба. Высота подвеса проводника (9) над поверхностью всего 5 см. Надо заметить, что при такой высоте подвеса стойки (2) могут, по-видимому, иметь заметно меньшую высоту. Для всех проводников использован медный провод диаметром 2 мм.
Излишне говорить, что нагрузочный резистор и симметрирующе-согласующий трансформатор должны быть надежно защищены от воздействия атмосферной влаги. Это относится как к антенне T2FD, так и к антенне VHR.
Используя идеи, заложенные в антенне VHR, можно, по-видимому, создать весьма компактное устройство на более узкую полосу рабочих частот (например, 3,5. 30 МГц или 7. 30 МГц) и соответственно меньшее число любительских диапазонов.
piligrim130: T2FD- чисто приемная антенна да и работает она не очень .
Я вижу Вы никогда не сталкивались с этой антенной. Что значит приемная ?
А что же тогда означает принцип взаимности, когда антенна хорошо работающая на прием
точно так же работает на передачу. У меня на крыше стояло 6 антенн в свое время.
Коммутировал вакуумными реле через антенный коммутатор. Оперативно можно
было сравнивать результат. Так вот по сравнению с диполем и GP на 7 Мгц на T2FD
выигрыш был не менее 2 баллов. Проигрывала только направленной ZL на штаты
да и то только на 1 балл.
Значит, у вас так работали диполь и GP. T2FD принципиально хуже диполя. На передачу 50-80 % мощности уходит в нагрузку. На прием при наличии хорошего и малошумящего предусилителя в трансивере ослабление не столь важно, так как в реальности чувствительность ограничится не шумами приемника, а эфирным шумом (тут важнее диаграмма), а на передачу компенсировать можно только увеличением мощности. А ее увеличивать не позволяет многое — от нагрузочного резистора (который на киловатт не так просто сделать), до ограничений лицензии. Да и просто нежелания иметь дома киловаттного «помощника» (кстати, УКВ-гармоники, мешающие ТВ такая антенна будет излучать гораздо лучше, чем полезный сигнал).
Ясь: у вас так работали диполь и GP. T2FD принципиально хуже диполя.
Что у Вас есть из приборов для настройки антенн ? Вопрос не праздный, так как я
в эфире на КВ уже около 40 лет, имею более 400 зарубежных дипломов и если бы
были плохо настроены антенны, то результатов, естественно, не было бы.На передачу
( для справки ) стояло 2 ГУ74Б, так что не так сложно сделать нагрузку. Не собираюсь
агитировать, можете работать хоть через канализацию.
Как минимум, из приборов есть КСВ-метр, встроенный в трансивер. И просто КСВ-метр. Чтобы настроить дельту, этого достаточно, как я думаю, это все-таки не яги. Первый резонанс у нее широкий, особенно если висит низко. Тут только два параметра: длина дельты и коэффициент трансформации трансформатора, который скорее всего не придется менять (за исходное я возьму 1:2).
Что же касается высоких результатов работы в эфире, тут можно вспомнить, что фотограф-профессионал может любой самой плохой камерой сделать потрясающий снимок. Так и тут — все дело в мастерстве оператора. Кроме того, в случае всенаправленной антенны определяющим является эфирный шум в месте установки, а не характеристики самой антенны. На передачу же у Вас как минимум, киловатт, судя по лампам.
Еще можно предполагать, что Ваша Т2ФД находилась в лучших условиях по сравнению с остальными антеннами
Кстати, какой длины у Вас была Т2ФД и с каким сопротивлением нагрузки?
Можно, в принципе, из дельты сделать антенну бегущей волны — в дальнем от точки запитки конце поставить нагрузку. Работать будет, видимо, лучше, чем классическая Т2ФД, так как будет охватывать большее пространство.
HOWK- снимаю шляпу ,если не секрет скажите вашь позывной , можно долго спорить о тех или иных антеннах , у всех разные
условия установки .
Висела у меня T2FD, по приему нормально но на передачу с нее меня мало кто слышит .
Хочу лишь сказать что T2FD широкополосна а диполи и штыри как правило резонансны ,возможно выигрышь был за счет оптимальных углов к горизонту или просто было прохождение
Опять же посотрим статистику — кто что ставит ,T2FD явно не в лидирах да и допостим в каталогах таких фирм как MFJ она позицеонируется как приемная .
Хочу еще заметить что существует похожая антенна типа слопера — наклоный лучь спущеный с металической мачты — работает тоже отлично
piligrim130: или просто было прохождение
Последнее время ( лет 10 ) работаю только в тестах. Возможности установки
антенн были нормальные ( крыша пятиэтажного дома + удобное расположение
соседних 4 — х домов ). Перепробовал различные антенны. В свое время
Георгий Румянцев ( UA1DZ ) обкатывал свои направленные антенны на 7 и 3,5.
Я помогал ему — он мне. Предложил T2FD из расчета ее практической работы на
диапазонах 7 — 28 МГц и места установки. По отзывам W1AB и сравнении антенн
ZL , GP , T2FD , диполь , 5 слоперов с возможностью переключения диаграммы
направленности, VS1AA — в порядке силы сигнала 1 , 5 ( если диаграмма на штаты ),
3 , 4 , 6 , 2. Сравнения проводились в одно время ( переключение антенн коммутатором ).
Настройка антенн с помощью ИЧХ, сейчас такой же прибор на микроконтроллере.
Угол наклона — 20 — 25 градусов. Нагрузочный резистор из МЛТ 2 ( между двумя щечками
по кругу установлены резисторы ) Кабель 75 Ом. Согласование на кольце 100 НН
диаметром не менее 200мм ( трансформатор 1 : 4 ). При настройке КСВ метром
нужно помнить, что кабель обладает трансформирующими свойствами — со всеми
вытекающими последствиями.
73 ! UX4ZV ex UB5ZFB.
Гм. Вот что я Вам скажу из всего этого. Это у Вас была, по-видимому, не совсем Т2ФД. Дело в том, что во-первых, низковат коэффициент трансформации (у классической Т2ФД это 1:9) (а нагрузка тоже была 300 Ом?), а устройство нагрузки таково, что 500 штук МЛТ-2 (в расчете на киловатт) со щечками дадут значительную емкость. В результате получили не полностью апериодическую антенну, а просто с меньшим интервалом изменения входного сопротивления от частоты, чем просто петлевой диполь. Полоса при этом расширилась, а КПД упал, но не так фатально.
Что касается настройки КСВ-метром, все понятно, что он должен находиться в непосредственной близости от антенны.
Ясь: 500 штук МЛТ-2
Не поленитесь глянуть в книжку Беньковского ( нагрузка
порядка 30% от выходной мощности ). Трансформация 1:4.
На 100 ватт нагрузка вообще простая. Конструкция антенны
получена от немца в 1994 году.
Юзаю T2FD длиной 19 метров. 100 ватт SSB держат два параллельных МЛТ-2. По эффективности проигрывает Inverted-V.
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
На радиолюбительских форумах время от времени возникают споры вокруг антенны, которая получила название T2FD от полного английского названия — Tilted Terminated Folded Dipole (наклонный петлевой вибратор с резистивной нагрузкой). В радиолюбительской литературе она впервые была описана W1BRK в 1949 году в американском журнале QST и с тех пор практически без изменений кочует из одного радиолюбительского справочника в другой. Причина этому понятна — в конструктивном отношении эта антенна несложная и может быть использована без каких-либо переключений в относительно большой полосе рабочих частот.
Имеющийся резистивный элемент в излучателе (он-то как раз и обеспечивает её широкополосность) антенна будет работать на каждом из любительских диапазонов, которые попадают в её рабочую полосу частот, несколько хуже соответствующих классических однодиапазонных полуволновых вибраторов. Но объективные сравнительные характеристики T2FD и диполя в радиолюбительской литературе отсутствуют, поэтому и затруднено принятие осознанного решения — использовать или нет такую антенну в конкретных условиях? Оправдываются ли некоторые потери в КПД простотой реализации многодиапазонной работы?
Компьютерное моделирование и сравнение полученных результатов позволяют получить объективные данные, которые можно использовать при оценке реальных характеристик антенн.
Информацию по этому вопросу, касающуюся антенн T2FD и TFD (T2FD в горизонтальном исполнении), даёт появившаяся недавно статья технического редактора журнала QST Джоэла Хал- ласа (W1ZR) в сентябрьском QST 2010 года. Приведённые в ней данные позволяют принять осознанное решение тем, кого заинтересует эта антенна.

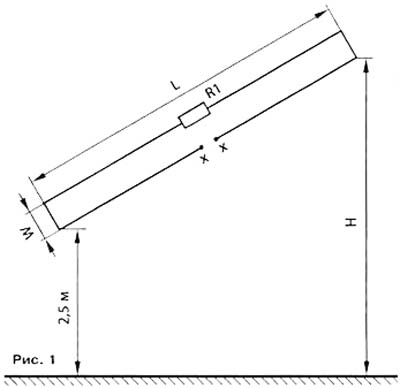

Исходный вариант антенны T2FD изображен выше, на рис. 1.
В зависимости от предпочтительной полосы рабочих частот W1BRK предложил два варианта её исполнения, различающиеся размерами петлевого вибратора и высотой установки правого (рис. 1) его конца.
Для полосы частот 3,5-17 МГц он рекомендует L=28,5 м, W=0,86 м и Н=17,1 м,
для полосы частот 7-35 МГц рекомендует L=14,3 м, W=0,46 м и Н=9,8 м.
Даже для низкочастотного варианта этой антенны её размеры представляются приемлемыми для ограниченных условий, с которыми сталкиваются на практике многие радиолюбители.
Запитывают такую антенну двухпроводной линией с волновым сопротивлением 600 Ом, а в более поздних вариантах, появившихся в радиолюбительской литературе, — коаксиальной линией через широкополосный трансформатор. Мощность, которую должен рассеивать безындукционный резистор R1, — примерно треть от выходной мощности передатчика (при работе CW и SSB).
Зависимость КСВ в полосе частот 3-30Мгц
На рис. 2 приведена зависимость КСВ в полосе частот 3-30 МГц для низкочастотного варианта антенны. В большинстве любительских диапазонов КСВ не превышает комфортного значения 2, что соответствует максимум 11% потерь из-за неполного согласования (как и у любой другой антенны с таким КСВ).
Диаграммы направленности для диапазона 7 МГц в горизонтальной плоскости антенны TFD
На рис. 3 приведены для диапазона 7 МГц диаграммы направленности в горизонтальной плоскости антенны TFD (на базе низкочастотного варианта антенны T2FD) и запитываемого в центре полуволнового диполя (CFD, синяя). Высота установки обеих антенн над средней «землёй» одинаковая. Максимум излучения для них в этом случае соответствует углу 34° в вертикальной плоскости. Видно, что разница в диаграммах между двумя антеннами в направлении главного лепестка чуть меньше 4 дБ. Не так уж много и, естественно, не в пользу TFD.
Диаграммы направленности при работе на диапазоне 14 МГц
На рис. 4 для этих же антенн приведены диаграммы направленности при работе на диапазоне 14 МГц. Поскольку частота повысилась вдвое, диаграммы у обеих антенн стали многолепестковыми, и в них появились довольно глубокие минимумы. Это явление известно (хотя о нём часто забывают) и присуще всем многодиапазонным антеннам, работающим на гармониках (Windom, LW и аналогичным). Для этого диапазона разница в диаграммах в направлении главного лепестка чуть больше — почти 6 дБ. Максимум излучения для обеих антенн в этом случае соответствует углу 17° в вертикальной плоскости.
В таблице 1 выше приведены значения интенсивности поля антенн в дБи (т. е. по отношению к изотропному излучателю) для четырёх вариантов установки антенн — две наклонные или две горизонтальные. Данные относятся к максимуму главного лепестка диаграммы направленности и к низкочастотному варианту антенны. Из неё видно, что разница между двумя антеннами лежит в пределах 3-6 дБ на диапазоне 7 МГц и выше, и только на низкочастотном крае рабочей полосы — на диапазоне 3,5 МГц — она достигает примерно 9 дБ. Конечно, потери мощности 6 дБ — это уже заметная величина. Но следует помнить, что подобный КПД могут иметь и GP при плохой «земле», и «антенна Фукса» с питанием через кабельный шлейф, но и некоторые другие антенны…
Иными словами, радиолюбитель сам должен решать на основании объективных данных, являются ли подобные потери допустимыми в его конкретных условиях и оправдывают ли они простоту конструкции выбранной многодиапазонной антенны.
Источник
