Автоматическая дверца для курятника своими руками

Автоматическая дверь в курятник из доступных материалов

Лень — двигатель прогресса. Человеку было лень ходить пешком — он оседлал лошадь, было лень вставать переключать каналы телевизора — он придумал пульт дистанционного управления, было лень прогревать утром машину — он придумал систему автозапуска.

Жене автора этой самоделки тоже надоело каждый день закрывать и открывать дверь в курятник, но она не стала придумывать, как автоматизировать этот процесс, она просто напрягла мужа, и он сделал автоматическую дверь, которая сам закрывается и открывается, в зависимости от программы.

Все основные материалы для этого проекта мастер приобрел на aliexpress и дверь обошлась ему по стоимости около 20 долларов. В продаже подобные устройства стоят 150 — 170 долларов. Экономия на лицо.

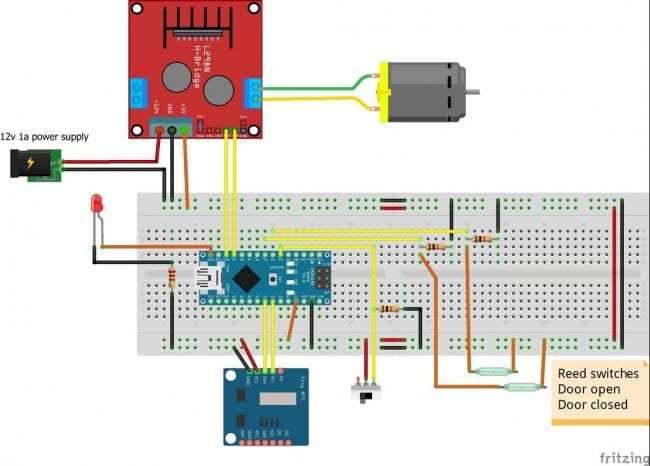

Два входа на плате драйвера соединены с двумя выходами Arduino для реверсивного вращения двигателя.
Магнитные выключатели MC38, через резистор 10K соединяются со входом Arduino.
Для ручного управления дверью устанавливается переключатель.

Красный светодиод сигнализирует о закрытой двери. Подключается через резистор 220 Ом к выходу Arduino.

Модуль времени RTC DS1307 подключается к Ардуино следующим образом:
VCC — 5 В
GND — GND
SDA — вывод А4
SCL — контакт A5
Перед установкой электроники в корпус мастер тестирует ее работу.

Шаг третий: установка
В качестве двери используется 4 мм ламинированная фанера. В качестве направляющих используется U-образный алюминиевый профиль.
К двери крепится леска второй конец которой крепится к катушке. Катушка закрепляется на валу, который опирается на два подшипника и соединяется, через муфту, с валом моторедуктора.

В верхней части двери закрепляется магнит геркона, а два датчика крепятся таким образом, чтобы сигнализировать о нижней и верней точках положения двери. Вся электроника устанавливается в корпус и крепится рядом с дверью.

Источник

Умный курятник: практические аспекты строительства и обустройства

Добрый день, опытные и начинающие птицеводы! Сегодня будем говорить про умный курятник для ленивых птицеводов. Нынче модно все умное, в том числе дома, гаджеты, всевозможные бытовые приборы.

Об этих достижениях как минимум слышали все. Но мало кто догадывается, что умными бывают и хозяйственные постройки, в том числе курятники, встречающиеся у некоторых дачников, посещающих участки раз в неделю, а то и реже.

Есть заводчики кур, которым просто лень сделать пару шагов, чтобы накормить, напоить, выпустить… на выгульную площадку своих подопечных, поэтому они по максимуму автоматизируют все эти технологические процессы.

В любом случае умный курятник в домашних условиях выгоден, так как он облегчает жизнь хозяину, создает и поддерживает условия, обеспечивающие высокий уровень продуктивности и устойчивость пернатых к патогенам.

Что такое умный курятник

Что следует понимать под птичником рассматриваемого типа?

Обычно умный курятник для дачи и сада оснащается системами, которые управляют факторами, влияющими на физиологические процессы и продуктивность птицы.

Автоматическое освещение

Свет. Есть датчики, реагирующие на освещение. При наступлении темноты они срабатывают и включают искусственные источники света. Львиная часть из них дает возможность настраивать нужный световой режим – чередование светлой и темной части суток. На такое конструктивное решение надо обратить внимание тем, у кого в планах лежит умный курятник своими руками на 10 кур зимний вариант.

Совет: если уверены, что не справитесь с изготовлением световой системы, попробуйте отыскать модель промышленного типа. Такое оборудование используется в государственных организациях, специализирующихся на бройлерах и пищевых яйцах. Его надо будет лишь адаптировать под конструкцию птичника. С этим, пожалуй, поможет любой электрик, если его в этом заинтересовать.

Кстати, умный курятник для частного дома зимой освещается в течение 12 часов и более.

Температура и влажность

Температурный режим. Оптимальное значение (17-18 град.) такого параметра микроклимата поддерживается посредством терморегулятора. Что касается отопительной системы, наиболее экономичен умный курятник для ленивых птицеводов с пленочным инфракрасным обогревателем. Такое конструктивное решение почти не влияет на относительную влажность и концентрацию кислорода.

Влажность. Есть несколько способов регуляции и поддержания на оптимальном уровне данного параметра микроклимата. Один из них – использование датчика влажности вкупе с окном, оснащенным приводом.

Альтернативное решение – оборудование птичника вентиляцией, но состоящей из периодически включаемой канализационной трубы, вентилятора и приточно-вытяжного анемостата, равномерно распределяющего поток воздуха.

Автоматические двери для курятника

В плане зимнего умного курятника для дачи и сада очень полезна дверь-автомат. Быстро открывающийся и захлопывающийся лаз – не вариант. Совет: при выборе ножных датчиков, на которые реагирует лаз, сделайте ставку на изделия RFID. Кстати, с помощью таких «колец» можно выявлять кур, у которых отсутствует яйцекладка. Более того, система является своего рода дополнительной вентиляцией, профилактирующей высокую влажность в отапливаемом помещении.

Разумеется, продвинутые заводчики птицы не ограничиваются вышеизложенными автоматическими системами. Некоторые, сидя дома, в реальном времени наблюдают за стадом и контролируют условия содержания птицы посредством видеокамер, передающих картинку, например, на монитор компьютера. Или на смартфон!

Несколько дельных советов про умный курятник

• Во-первых. Откажитесь от самодельных отопительных установок. Их использование сопряжено с некоторыми рисками, например, с возгоранием. Правильным решением станет монтаж ИК-излучателей: либо над каким-то определенным местом или над гнездами (по источнику на гнездо). Важно: ИК-облучатели служат дольше при непрерывной работе. Но возникает вопрос – нужно ли их автоматическое включение и выключение? Конечно же, нет. Автоматический регулятор оправдан, кстати, когда птичник обогревается тепловентилятором.
• Во-вторых. В не электрифицированном птичнике в качестве системы вентиляции используйте регулируемые отверстия. Лучше сделать их снизу. Учтите, это вариант для курятника, рассчитанного на 10 птиц. При большом поголовье необходим вытяжной вентилятор и соответственно электропроводка.
• В-третьих. Если вы не желаете экспериментировать с различными вариантами автоматических систем освещения? Лучше воспользуйтесь технологией Arduino. С ней справится даже школьник.

Далее ориентир на опыт белорусского заводчика кур.

Умный курятник в домашних условиях

В свое время Иван Дмитриевич, проживающий ныне в Пинске (полесская столица Республики Беларусь), решил обзавестись небольшим дачным участком с целью выращивания мелкой живности, в том числе кур.

Одна из проблем, которая возникла перед ним, – построить умный курятник своими руками таким образом, чтобы куры в нем себя чувствовали комфортно без вмешательства человека в течение нескольких суток и даже недели.

Дело в том, что наш герой в силу занятости на работе иногда посещал свое владение пару раз в неделю. После реализации строительного проекта Дмитриевич наведывался к своим подопечным раз в семь дней. В это время производится сбор яиц (гнезда с яйцесборником) и наполнение кормушек, поилок.

Как показала практика птицевода, первое, что лучше сделать, так это определиться с планировкой, конструктивными особенностями курятника, основными и отделочными материалами.

Иван Дмитриевич ограничился каркасным сооружением с односкатной крышей. Курятник поставлен на сваи в виде строительных блоков. На южной стене установлено окно (в центре и ближе к крыше), а также дверь из ПВХ (справа). Автоматически закрывающийся лаз для кур находится под оконным проемом. Кстати, такую хозяйственную постройку можно легко перевозить в другие места с помощью манипулятора.

Слои пола (снизу вверх):

• Черновой настил досок;
• утеплитель 5-сантиметровой толщины;
• фанера;
• 20-сантиметровая подстилка, например, опилки, их можно заселить полезной микрофлорой, которая выделяет дополнительное тепло.

Что касается крыши, она делается из 200-х досок, непрозрачной пленочной паро- и гидроизоляции, ветровых досок, обрешетки и листового железа. Чтобы все это дело не гнило, между профнастилом и стеной по всему периметру выдерживается небольшой зазор.

Стены, выполненные из бруса, снаружи отделаны гидроизолирующим слоем и облагорожены фасадной доской (красиво жить не запретишь), пропитанной защитным составом. Изнутри стены утеплены минеральной ватой и обшиты фанерой. На двух боковых стенах присутствуют шахты принудительной вентиляции.

Помещение разделено на две зоны: проходную и отделение для птицы. В первой части находятся некоторые элементы автоматических систем.

Умный курятник своими руками обзор

Какие еще системы нужны в умный курятник? Поделитесь опытом в комментариях, будем признательны.

Про обычный птичник для зимы и лета на 20 кур несушек смотрите по этой ссылке .

И вот как устроен умный курятник у нашего постоянного читателя Александра Баранова, спасибо за видео советы!

До встречи, коллеги, а мы пока подготовим для вас новую и интересную информацию!

© Все про кур 2019. Все права защищены.

Ставьте лайк , оцените умный курятник!

Источник

Обустройство умного автоматического курятника своими руками

Хороший автономный курятник избавит вас от множества хлопот, связанных с уходом за курами. Особенно он выручает зимой. Практически все в нем автоматизировано: кормушки, поилки, двери, отопление и вентиляция. Однако минусы в такой конструкции тоже есть. Умный дом для птиц может быть оснащен разными функциями — выбор за вами. Из нашей статьи вы узнаете, какие из них необходимы. А без каких легко обойтись. А также о разновидностях автоматики.

Нужен ли вам автономный птичий дом

Правильная автоматизация курятника помогает сэкономить время. И обеспечить комфорт питомцам в любое время года. Умный птичник дает возможность реже убраться и насыпать корм. Не беспокоиться о температуре, влажности. И таком неприятном явлении, как расклевывание яиц.

Благодаря тому, что курятник автономен, его можно надолго оставлять без присмотра. На несколько дней и даже на пару недель. Это удобно, если вы живете в городе и нет возможности часто посещать дачный участок. Также вам не придется беспокоиться о хозяйстве, уезжая в отпуск или в гости.

Нередко у кур снижается яйценоскость в зимние холода. Умный дом позволит создать такие условия, в которых птицы будут хорошо нестись в любое время года.

Если же на содержании несколько курочек, и вы постоянно находитесь рядом, в курятнике, оснащенном автоматикой, нет необходимости. Плюс его строительство требует финансовых трат. В них нет смысла, если вы держите птицу чисто для себя.

Функции системы

Управление кормушками

Одно из главных преимуществ автокурятника – не нужно каждый день насыпать зерно курам. Кормление происходит без вашего участия. Достаточно поставить автоматическую кормушку.

Эти устройства бывают разными. От простых бункерных до оснащенных таймером. Первые подают корм из резервуара по мере его поедания курами. Вторые насыпают определенную порцию в заданное время.

При этом и те и другие сделаны так, что птицы не рассыпают еду и не втаптывают ее в подстилку. Подробности по теме читайте в статье «Делаем автокормушку для кур своими руками».

В специализированных магазинах можно приобрести готовое устройство. Минус автономных кормушек в том, что туда можно загружать только сухие корма. А из-за легкого доступа к пище куры иногда переедают.

Автопоилки

Поилки работают по схожему с кормушками принципу. И тоже сделаны так, чтобы вода не попадала на пол, создавая сырость в помещении.

Поилки бывают вакуумные, чашечные, ниппельные. Выбирать лучше закрытые, чтобы в воду не попадали мусор и грязь. Это особенно важно, если ее источник находится вне курятника.

Из материалов предпочтительна пластмасса. Так как она не реагирует с водой, в отличие от металлов. Данный нюанс имеет значение, если придется давать птицам с водой лекарства. Из-за частиц металла в жидкости некоторые вещества меняют свойства.

Можно приобрести готовый вариант. Но собственноручно сделать такую автоматику тоже несложно. Узнать об этом можно из нашей статьи «Сборка автопоилки для кур своими руками».

Поддержание температуры

Создание благоприятного температурного режима – залог здоровья и продуктивности курочек. В умном курятнике его контролирует терморегулятор.

Умельцы могут собрать его сами. Но проще купить готовый цифровой. В устройстве стоит датчик температуры. При ее повышении или понижении за установленные пределы датчик запускает охлаждение или обогрев помещения.

У большинства моделей диапазон составляет от 0 до +60 градусов. Выставить можно любое значение. Но оптимальная температура для кур от +15 до +18 градусов.

Обогрев

Для отопления используют разные устройства. О них читайте в статье «Способы обогрева курятника зимой».

Чтобы птицам было комфортно, они не болели и исправно неслись круглый год, искусственное отопление обязательно.

Система контролируется с помощью терморегулятора. Поэтому можно не беспокоиться, что в птичнике станет слишком жарко или холодно.

Единственные минусы — пожароопасность и травмирование кур. Но если вы правильно выбрали способ отопления и сделали все на совесть, риск полностью исчезает.

Вентиляция

И зимой и летом в помещении обязательна вентиляция. Ее мощность рассчитывается, исходя из площади курятника и количества кур.

Если нет электричества, делают простую вентиляцию. Из отверстий по низу птичника, которые открываются и закрываются вручную по мере необходимости. Однако при возможности надо установить вытяжной вентилятор.

Использовать одновременно естественную и автоматическую системы нельзя. Так не получится поддерживать нужную температуру и влажность воздуха. На эту тему читайте нашу статью «Как правильно сделать вентиляцию в курятнике».

Освещение

Также умный курятник нуждается в искусственном освещении. Его плюсы очевидны:

• увеличение яйценоскости;
• улучшение здоровья кур;
• правильное развитие цыплят;
• сокращение периода линьки;
• улучшение аппетита птиц.

Минусы возникают, если освещение в курятнике чересчур интенсивное. Тогда куры становятся тревожными и агрессивными. Нарушаются их биоритмы. А постоянная яйцекладка плохо сказывается на здоровье.

Полезна система «Рассвет-закат». Она обеспечивает нормальный световой день. Подробную информацию ищите в статье «Зимнее и летнее освещение в курятнике».

Для автоматизации оснастите электрооборудование реле с таймером. Свет будет включаться и выключаться плавно, в заданное время.

Особенности автоматических дверей

Делая курятник своими руками, можно автоматизировать вход-выход в помещение. Зимой такая система незаменима. Поскольку она позволяет птицам гулять в хорошую погоду. И одновременно сохраняет тепло.

Двери могут открываться вверх или в сторону, как задвижка. Цепь монтируется следующим образом. Сначала ставится фотореле, которое реагирует на освещенность. Затем подключается таймер, на котором вы настраиваете время открывания лаза. А затем – термореле. Оно не допустит, чтобы куры вышли на улицу в холодную погоду.

Температура программируется. Например, зимой дверь не откроется, пока термореле не зафиксирует +3 градуса.

Неудобства

Закрытие двери регулирует фотореле. Лаз должен закрываться с наступлением сумерек. Постепенно, в течение 1-2 минут, чтобы все куры успели зайти.

Большинство птиц сами идут домой, как только темнеет. Но бывают и «отщепенцы», бродящие в потемках. Этим автоматическая дверь для курятника и неудобна. Кто-то может опоздать и остаться во дворе.

Впрочем, чаще всего такой проблемы нет. Тем более куры привыкают и потом бегут в курятник по часам. Можно выработать у них условный рефлекс, установив звуковое оповещение, которое срабатывает при закрытии лаза.

Датчик влажности

Ни один автоматизированный курятник не будет нормально функционировать без датчика влажности. Ведь этот параметр важен для здоровья и продуктивности кур.

Можно купить такое устройство отдельно. Или приобрести терморегулятор со встроенным датчиком. При достижении определенных значений он будет запускать автоматическую вентиляцию.

Другие «примочки»

Можно также поставить привод на окно, чтобы оно само открывалось и закрывалось.

Сбор куриных яиц тоже поддается автоматизации. Гнезда обустраивают так, чтобы яйца по желобку скатывались в специальный резервуар. Только ставить его снаружи курятника нежелательно. Так как зимой яйца на морозе промерзают. Либо резервуар тоже оснастите терморегулятором и подогревом.

Можно установить датчик движения с фонариком. Чтобы защитить курятник от кошек, лис, собак. При появлении врага включится отпугивающий звуковой сигнал. Свет фонаря не должен падать на фотореле. Если у вас в птичнике автоматическая дверца — сработает ее открытие.

Удаленное управление умным курятником

Как это работает

Даже в самодельном птичнике все системы могут работать автоматически. И передавать данные на любое устройство, подключенное к интернету.

Можно использовать универсальный контроллер, подключенный к датчикам. Он будет управлять регуляторами. И передавать все данные на любой монитор (к примеру, планшет или телефон) в реальном времени.

Специальные программы

Для подключения сгодится программа KaScada. С ее же помощью к устройствам подключается популярный и довольно простой в освоении комплекс Arduino. Он позволяет контролировать сразу все процессы в птичнике. И следить за ними, где бы вы ни находились.

Используя Arduino, можно наладить слежение и управление курятником через сети GSM. Например, получать изображение с видеокамеры. С помощью SMS включать и выключать отопление, свет. А также получать оповещения о неполадках. Например, от пожарной сигнализации или температурного датчика.

Насколько бы «умным» ни был курятник, нельзя действовать по принципу «поставил автоматику и забыл». Время от времени нужно навещать питомцев. Проверять исправность техники. Проводить уборку.

А вы уже организовали автоматическое управление курятником? Поделитесь, пожалуйста, опытом в комментариях.
