Мастер-класс «Самодельный барометр»
Екатерина Третьякова
Мастер-класс «Самодельный барометр»
Как показать детям изменения атмосферного давления? Обычно мы не замечаем атмосферное давление, но его изменение может вызвать резкую перемену погоды. Устройство современных барометров очень сложное для восприятия дошкольников. Поэтому я решила сделать самодельный прибор для измерения атмосферного давления.
Прибор для измерения атмосферного давления называется барометром. Для его изготовления понадобится воздушный шар, стеклянная банка, соломинка для питья, резинка, зубочистка, ножницы и клейкая лента.
Отрезаем ножницами кончик воздушного шара.
Плотно натягиваем шар на горлышко банки. Затем резинкой прочно закрепим воздушный шар на банке.

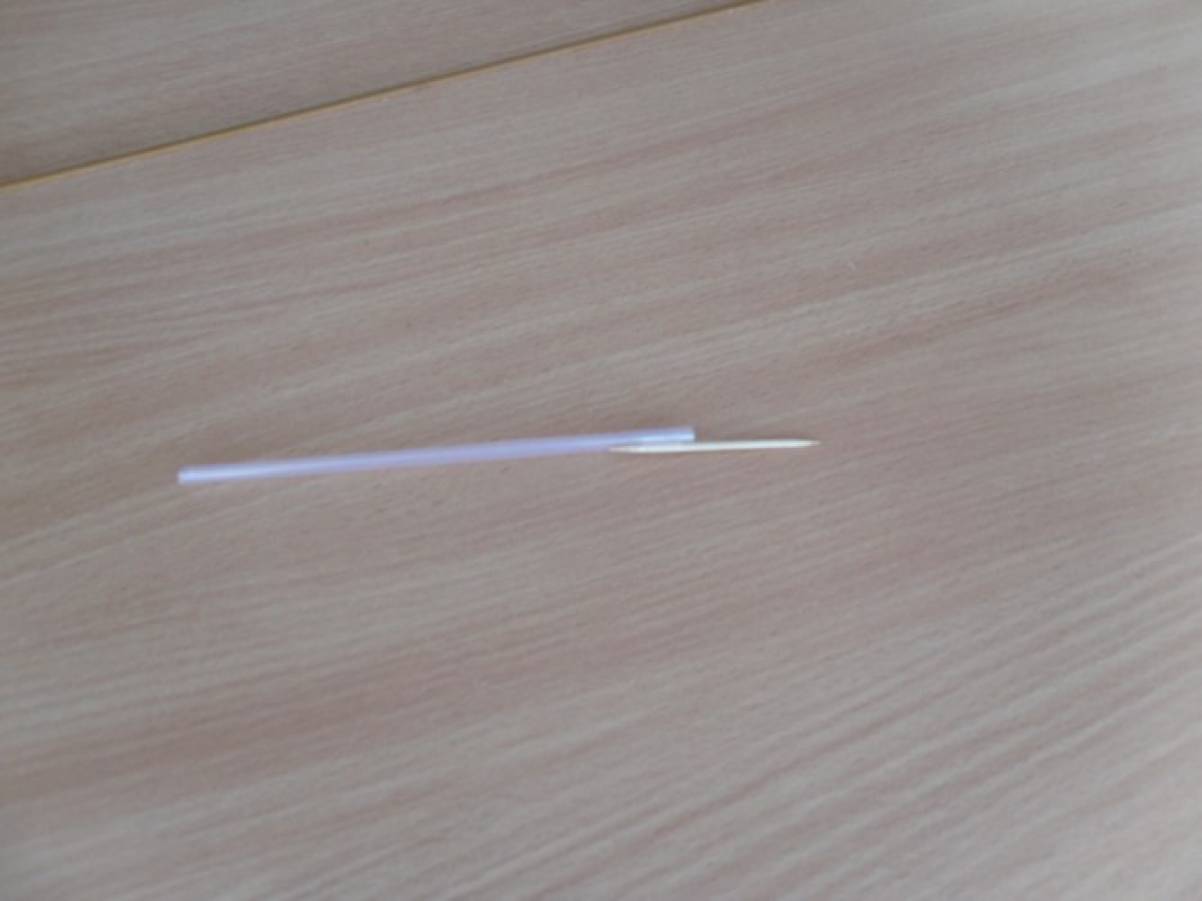

С помощью клейкой ленты закрепляем зубочистку к одному концу соломинки.

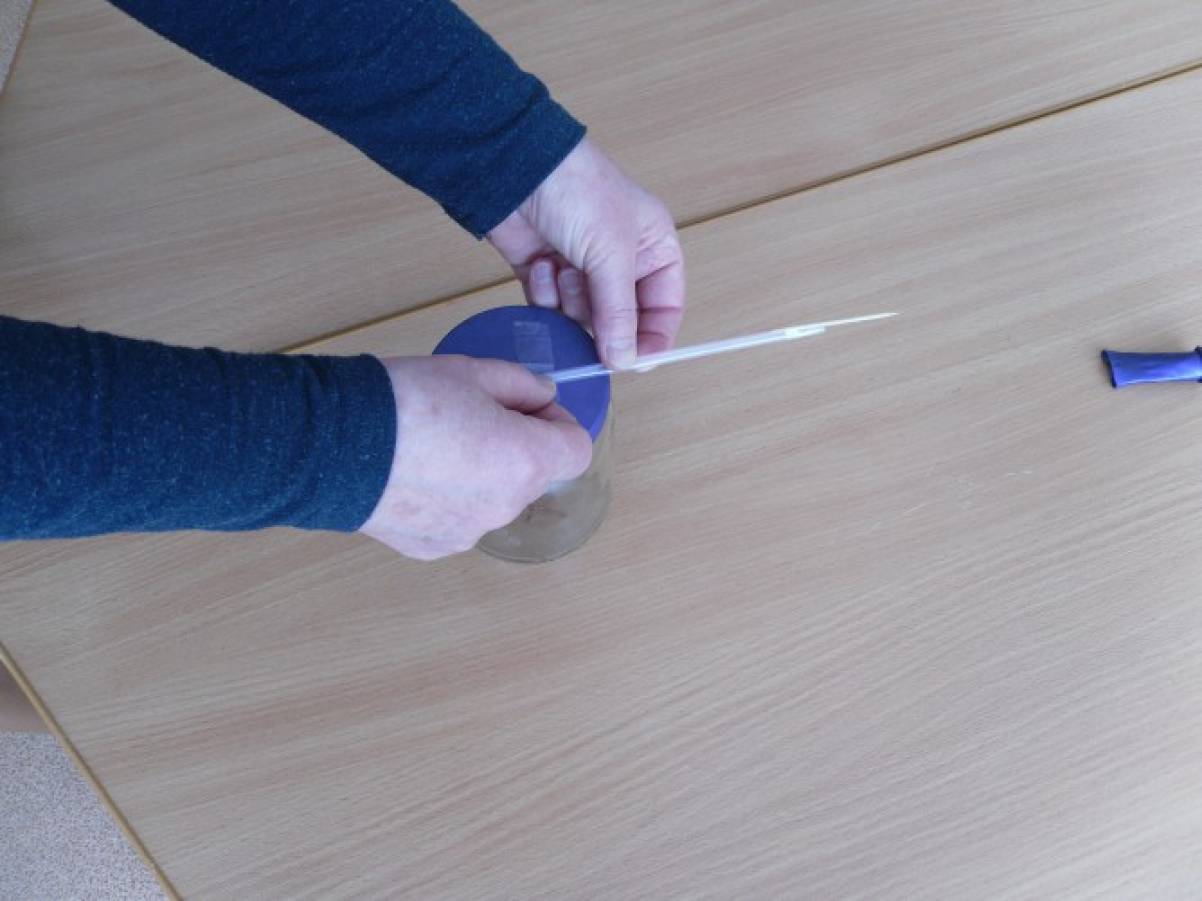

Другой её конец закрепляем клейкой лентой на натянутом на банке воздушном шарике. Соломинка с зубочисткой будет служить указательной стрелкой барометра.
Готовим вертикальную панель с обозначениями: в верхней части — солнце, в нижней – облако; в середине — шкала делений. Также на панели располагаем схематичное изображение действия барометра.
При высоком давлении воздух давит на шарик, и стрелочка поднимается. При низком атмосферном давлении на шарик усиливается давление воздуха из банки, он приподнимается, а стрелочка опускается. При высоком атмосферном давлении обычно стоит хорошая погода, а при низком давлении – прохладная и ненастная.
Проследив за своим барометром несколько дней,дети заметят: при любом изменении атмосферного давления его стрелочка будет подниматься или опускаться.
Мастер-класс: панно из бумаги гармошкой «Бабочки» Панно «Бабочки». Для работы вам понадобится: набор цветной бумаги, ножницы, клей, карандаш. Вырежьте из цветной бумаги много полос шириной.
Мастер-класс «Бабочки» Вот и наступило лето, как -то на прогулке мы с детьми увидели бабочку, грациозно порхающую над цветами, она нам очень понравилась. Бабочка.
Мастер-класс «Часы из картона» Мастер-класс «Часы». Эти часы можно сделать с детьми подготовительной группы и изучать по ним время. 1. Вырезаем по шаблону основу для.
Мастер-класс для педагогов «Я сам мастер декоративно-прикладного творчества» «Если вы сумеете научить ребёнка в детские годы ощущать красоту, изумляться дивным творениям человеческих рук, красотой природы, то вырастите.
Мастер-класс «Подснежники» Подснежники… людей всегда изумляла способность подснежников расти под снегом. Так называют все растения, цветущие ранней весной. В соке.
Мастер-класс «Ромашка» Лето-прекрасное время года для всех. Занятия можно проводить на улице, а если ещё соединить в одно несколько занятий, то есть интегрированное.
Мастер-класс «Валентинки». На пороге праздник день влюблённых, как прекрасно, что кто-то, кого-то любит. Мы с детьми 1-й младшей группы сделали валентинки для своих.
Мастер-класс: атрибуты «Цветы» для хора рук «Весенний луг» Для участия в методическом объединении мне понадобилось изготовить большие цветы, чтоб исполнить «хор рук» — «Весенний луг»(цветы надевались.
Мастер-класс «Вулкан «Бум-ага» Вашему вниманию хочу предоставить мастер-класс по изготовлению бумажного вулкана. Инструкцию по изготовлению нашла в одном из детских журналов,идея.
Мастер-класс «Жираф из спичечных коробков» Мастер-класс из спичечных коробков. Может предложенная мной идея вам покажется уже знакомым, но ведь все новое — это хорошо забытое старое.
Источник
Самодельный барометр
Барометр купить не всегда удается, поэтому хочу предложить конструкцию домашнего барометра, который с некоторой точностью будет показывать атмосферное давление.
Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну треть заполняется водой, лучше брать дистилированую воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остаётся заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бурю, а на рыбалку идти не стоит.
Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.
Подберите пробку, которая бы плотно закрывала единственное отверстие будущего барометра. До того как вы поставите пробку на место, в ней необходимо проделать отверстие такого диаметра, чтобы пропустить сквозь него прозрачную трубку-соломинку для коктейлей. Впрочем, лучше применить стеклянную трубочку с внутренним диаметром отверстия 1,5 — 2,0 мм.
Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом
должно содержаться немного той же подкрашенной воды. При повышении атмосферного давления уровень жидкости в трубке будет подниматься, и наоборот.
Такой барометр закрепите на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с настоящего барометра.
Вместо металлической емкости можно применить любую маленькую стеклянную бутылочку. После заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении — повышаться.
Барометр из перегоревшей лампочки
Возьмите перегоревшую электрическую лампочку и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм. Делать это следует очень осторожно, иначе баллон может треснуть или разбиться.
Вот самый простой способ сверления стекла. На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпкой. Сверлить нужно очень осторожно, прикладывая минимальное усилие.
Когда отверстие будет просверлено, залейте в него водопроводную воду, заполнив стеклянную колбу до половины. Затем добавьте в нее две-три капли чернил или кусочек грифеля химического карандаша и перемешайте. Барометр готов.
Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, или пойдет дождь мелкий затяжной кратковременный, может, грозовой.
Правда надо знать некоторые особенности, чтобы расшифровать показания:
Если внутренние стенки лампочки покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.
Источник
Как сделать барометр своими руками?
Сделать барометр своими руками под силу каждому. Самодельные модели из еловых веток, лампочки или электронные устройства могут с достаточной точностью фиксировать изменения атмосферного давления. А для их сборки не нужны специальные инструменты и особые знания.
Меры предосторожности
Главное при изготовлении такого прибора – соблюдать технику безопасности. Работать нужно в хорошо проветриваемом помещении с постоянной температурой. Желательно использовать защитные очки и перчатки.
И главное – не бойтесь фантазировать. Тогда барометр, который вы сделаете своими руками, будет не только функциональным, но и стильным.
Конечно, точность самодельного прибора будет ниже, чем у промышленных образцов. Но ее будет достаточно для предсказывания погоды на ближайшее время.
Да и не всегда перемена давления провоцирует смену погоды, это тоже нужно учитывать.
Способы изготовления
Приборы для определения изменения давления можно собрать из самых простых материалов, которые можно найти в любом доме. Они могут пригодиться в домашних или полевых условиях, на даче или для рыбалки. Например, если давление медленно возрастает, клев будет хорошим, а если оно уже высокое или быстро растет – рыбалка не увенчается успехом.
Простейшие модели барометров можно собрать из нескольких подручных предметов.
Из лампочки накаливания
Для изготовления барометра в лампе необходимо просверлить отверстие диаметром 2-3 мм, обязательно в колбе возле стыка с ней металлического цоколя. Для того чтобы это сделать, нужно нанести каплю машинного масла на место будущего отверстия и затем развести его абразивным порошком до вязкого состояния.
Его можно взять от наждачной бумаги. Затем, прилагая минимальные усилия, сверлить стекло медной проволокой нужного диаметра.
Для сверления желательно обмотать цоколь мягким материалом, например, несколькими слоями ткани или бумаги, и аккуратно закрепить в тисках. Желательно добиться полной неподвижности, иначе при сверлении может возникнуть вибрация (особенно если патрон на дрели не очень точно центрирует сверло), и тонкое стекло может треснуть.
Или можно сверлить обычным сверлом, полностью погрузив лампу в воду. Тогда нужно крепко держать лампу руками, а работу проводить не одному. В обоих случаях применяется электродрель.
После этого через отверстие вытряхните, насколько получится, нить накаливания, а затем вымойте и высушите лампу. Заполните емкость дистиллированной водой до половины колбы. Можно использовать насыщенную ионами серебра «святую» воду.
Жидкость обязательно должна быть очищенной, иначе она зацветет. Для большей наглядности вы можете добавить в нее немного марганцовки или чернил с авторучки.
Правила пользования таким барометром:
- мелкими каплями покрыты стенки колбы – завтра будет облачно, но без осадков;
- хорошо видны средние капли, между которыми есть сухие вертикальные промежутки – ожидается переменная облачность;
- если капли крупные – будет небольшой дождь;
- капли текут сверху вниз, сливаясь друг с другом – будет гроза;
- капли есть только у поверхности воды, а возле цоколя сухо – осадки будут, но на расстоянии от вас;
- когда стенки полностью сухие, а за окном дождь – завтра будет хорошая погода;
- влажность только на северной стороне колбы – дождь будет после обеда;
- стенки сухие, а дождя нет – погода будет отличной.
Если нужен более удобный прибор со стрелкой – тогда вам подойдут другие конструкции.
Из еловой ветки
Определить изменение давления можно, глядя на ветви ели и других хвойных деревьев. Перед дождем они опускаются, а перед солнечной погодой поднимаются. Такие свойства сохраняются даже у сухой ветки.
Для изготовления барометра понадобится основа в виде буквы «Г». Ее можно сделать из досок или фанеры, размер определяется величиной ветки. На основание желательно прикрепить резиновые ножки.
На стенку нужно приклеить шкалу, нарисованную на картоне или плотной бумаге.
Далее приготовьте ветку длиной около 10 см. Снимите с нее все иголки, за исключением одной. Далее прикрепите ее на основание так, чтобы иголка могла свободно перемещаться вдоль шкалы.
Затем прибор нужно проградуировать. Для этого на шкале при ясной солнечной погоде нанесите метку. Другую метку нужно сделать во время сильного дождя. Ну и разделите расстояние между ними на несколько равных частей и поставьте черточки. Прибор готов.
Из шишки
Не хочется отламывать ветку от дерева? Не беда, для оригинального барометра отлично подойдет крупная еловая или сосновая шишка. Принцип действия основан на том, что она может открываться в ясную погоду и закрываться перед дождем.
Основа ничем не отличается от предыдущей конструкции. Вместо ветки на нижнюю грань крепится шишка, к одной из чешуек которой нужно приклеить картонную или бумажную стрелку. Конструкция основания и способ градуировки аналогичны варианту из ветки.
Из бутылки или стеклянной банки
Когда рядом нет леса, хороший барометр можно сделать из большой стеклянной бутылки или банки. Пластиковая тара не подойдет, так как она не обладает достаточной жесткостью. К выбранной емкости нужно найти деревянную или резиновую пробку, которая плотно ее закрывает.
Для начала сделайте в пробке отверстие и вставьте в нее стеклянную трубку, которая должна доходить почти до дна. Ее диаметр должен быть достаточно большим, чтобы при перепадах давления через нее не выливалась вода.
Подойдет и прозрачная пластиковая соломинка, но результат будет хуже. Крепить ее можно герметиком, пластилином, скотчем или термоклеем. Главная задача – обеспечить герметичность так, чтобы воздух не мог попасть в бутылку через стыки.
Далее следует залить подкрашенную воду на 2/3 бутылки. Затем откорректируйте давление воздуха внутри прибора, если уровень воды не дошел до середины трубки. Делать это надо, когда атмосферное давление составляет 760 мм рт. ст. Для этого нужно вдуть воздух через трубку или, для большей точности, использовать шприц с иголкой.
После этого проградуируйте прибор, сверившись с заводской моделью или по прогнозу погоды. Общее правило – при повышении давления уровень жидкости в трубке падает, и погода будет солнечной.
Иногда вода из соломинки может выливаться. В этом случае давление атмосферы низкое, а внутри прибора – высокое. Значит, нужно выпустить лишний воздух. Когда из нее выделяются пузырьки, то давление воздуха внутри необходимо повысить. А если попеременно наблюдаются оба этих явления, уменьшите количество воды либо найдите более широкую трубку.
Из жестяной масленки
Это более компактный вариант, по принципу действия аналогичный устройству из бутылки. Точность его измерения ниже.
Прибор состоит из масленки, пробки и стеклянной трубки. Для изготовления проделайте в пробке отверстие и вставьте в него трубку. После этого заполните масленку подкрашенной водой и закройте пробкой. Промажьте все стыки герметиком или термоклеем, для уплотнения можете даже использовать резину с детского надувного шарика.
Вообще, подобную конструкцию можно соорудить и из медицинских шприцев. Но подойдут для этого только стеклянные, которые сложно найти. Точность измерения у таких устройств будет еще ниже.
Можно ли сделать электронный барометр?
Можно, при этом сборка не отличается сложностью, с ней справится даже начинающий радиолюбитель. Компоненты для его изготовления можно купить на любом радиорынке. Такие устройства обладают большей точностью измерения и удобством использования, стильным дизайном и компактными размерами.
Датчиком нашего прибора служит пластина из кремния, которая работает как тензометр.
Для регистрации изменений атмосферного давления можно использовать точный вольтметр или, как в нашем случае, несколько светодиодов разного цвета.
Устройство работает от батарейки типа «Крона» с напряжением питания 9 V. Для экономии заряда прибор работает только при нажатии кнопки питания и показывает изменение атмосферного давления в большую или меньшую сторону относительно абсолютного значения. Эта величина задается вручную при известном давлении атмосферы.
На рисунке показана принципиальная схема прибора.
Для усиления сигнала тензометра в схеме используется дифференциальный усилитель, состоящий из двух операционных усилителей DA2.1 и DA2.2 в корпусе (LM 324). Для точной их работы предусмотрен переменный резистор R4. Выходное напряжение усилителя составляет около 1 V.
Для удобства список деталей и их характеристики сведены в таблицу.
Самое сложное для изготовления – печатная плата. Она выполнена на одностороннем фольгированном стеклотекстолите. Ее схема представлена ниже.
Самодельную плату можно сделать из кусочка фанеры, не до конца вбив в будущие узловые точки небольшие гвоздики. Дорожки в этом случае прокладываются с помощью изолированной проволоки. Монтаж такой «платы» весьма трудоемкий, и ее надежность будет ниже печатного варианта. Но для бытовых целей такой вариант вполне приемлем.
В качестве индикатора выступает дискриминатор модели LM 3914, который состоит из 10 компараторов.
Для настройки прибора при известном атмосферном давлении медленно покрутите движок резистора R6 так, чтобы при нажатой клавише питания светились средние светодиоды HL5 и HL6. Это будет соответствовать средней точке отсчета.
При повышении атмосферного давления загорятся диоды от HL7 до HL10, при этом чем больше разница, тем больше диодов светится. При его снижении начнут светиться диоды с HL4 до HL1.
Для увеличения наглядности блоки диодов HL1 – HL4, HL5 – HL6, и HL7 – HL10 можно сделать разноцветными. Для корпуса можно использовать распределительную коробку, при этом ее необязательно делать герметичной.
Рекомендации
Любой барометр крайне чувствителен к перепадам температуры, поэтому располагать его нужно на северной стороне комнаты, в окне между стеклами. Если окна выходят на юг, тогда его нужно вешать на верхней части рамы.
Приборы, в которых используется вода, будут хорошо работать только в теплое время года. На зиму их лучше переносить в комнату.
Точность таких моделей сильно зависит от размера. Чем он больше – тем больше показания прибора соответствуют действительности, но тем сложнее поместить устройство в окне.
Кроме того, следите за перепадами температуры. При ее резких колебаниях тонкое стекло может треснуть, и прибор безнадежно испортится.
Как сделать барометр, смотрите далее.
