приглашают недалеко от дома побурить возле Азовского моря,
по разведданным ожидается плывун и глина которая не даёт суспензии — т.е. нужного раствора (я с таким сталкивался не раз)

без соответствующей подготовки ехать вера не позволяет (шучу)

в интернете ничего толкового не обнаружил, только на воде-да это-

Если бентонитовая глина-порошок то лучше готовить в емкости(200л бочка)струей воды под напором. Подмешивать малыми порциями, чтобы не образовывались комья. Для подачи воды использовать буровой насос. Когда воды в бочке набралось 2/3 емкости, перебрасывай всасывающий рукав насоса в бочку и домешивай до нужной коэсистенции. Нормальный раствор когда уд.вес в пределах 1,15-1,2г/см3, вроде жидкого киселя.
Хуже с комовой глиной. Ее надо замачивать или перемешивать в глино-бетономешалке или миксере. Для увеличения вязкости добавляют соду или КМЦ.
Это один из способов приготовления раствора вручную. Опытные буровики готовят раствор используя ствол скважины и буровым наконечником колотят. Количество раствора расчитывается из соотношения 3,5-4 обьема проектной скважины.

потому обращаюсь к форумчанам — чем временно закрепить плывун? (глина местная не подоходит, кондуктора (технической обсадной) у меня нет).

много говорят про бентонит, но:
— как его применять при бурении с промывкой,
— каков расход
— как его вымыть из ствола после монтажа обсадной колонны
— возможно существуют другие материалы

Источник

Блог о ГНБ и бестраншейных технологиях

Блог инженера-строителя по горизонтально направленному бурению. Самые свежие новости и информация о бестраншейных технологиях, ГНБ, прокладке коммуникаций и многое другое. Наш блог — рука на пульсе бестраншейных технологий.

Как приготовить идеальный бентонит. Мастер-класс от BAROID

Рабочая неделя(25.01.2013) начиналась как обычно и не предвещала ничего особенного, но с самого утра ко мне зашел Вадим (наш всегда веселый и жизнерадостный оператор ГНБ) и говорит:
«Поехали в Киев на семинар!»
Я так О_О: «А что там?»
«Да Ditch Witch семинар по бентониту Baroid проводит, какой-то американец приезжает» (в последствии оказалось голландец).
«Ну ок, поехали, послушаем.»

Тут хочу сделать небольшое отступление.
Не смотря на то, что горизонтально направленным бурением мы занимаемся более 6 лет, на подобные семинары мы почти не ездили. И не потому-что мы люди темные и дремучие (не стремимся к знаниям), а просто «не совпадали желания с возможностями». А тут совпали — и мы поехали. Так сказать, закрепить опыт полученный на практике теоретическими знаниями.

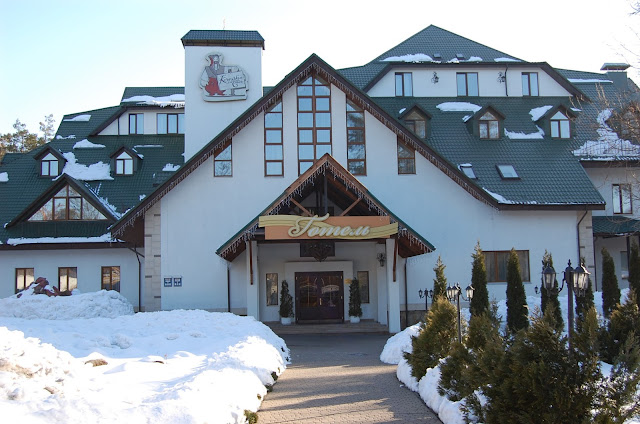

Киев встретил нас по весеннему теплой и солнечной погодой, как и радушный готель «Козацький стан» на Бориспольском шоссе.

В комнате для заседаний нас уже с нетерпением ждали операторы установок Ditch Witch + остальные жаждущие вкусить плода знаний иностранного специалиста.

Немного неудачно сфотографировал — пустых мест было меньше.

Выступать с докладом по Baroid приехал с самой Голландии серьезный дядя по имени Марсель Бийлевельд работающий с 1987 года на фирме Ditch Witch (отдел Cebo-Holland) и с 1993 года специализирующийся именно на бентоните и присадках к нему.
Как он сам сказал: » Я прошел путь от маленькой Ditch Witch JT520 до флагмана линейки Ditch Witch JT100 Mach 1″.

Начало семинара.
С левого края мы видим директора Ditch Witch Украина (Шиш Александра Леонидовича), который нам переводил с английского все, что говорил Марсель.

Кислотность бентонитного раствора.

Рецепт идеального бентонитного раствора начинается конечно с воды! Берем лакмусовую бумажку и измеряем pH (кислотность). Должен он быть 7 — 9,5.
Тут все просто, и опытный оператор всегда носит с собой пару бумажек:)

Низкий уровень кислотности мы повышаем с помощью кальционированной соды (карбонат натрия Na2CO3 ) из расчета 0,6-1,2 кг на м3. В принципе, желательно иметь уровень кислотности 8,5-9,5, тогда бентонит лучше «распускается».
Выше 10,4 с использованием карбонатной соды кислотность мы все равно не поднимем, поэтому лучше всыпать больше, чем вообще не использовать.

Тем более, что добавляя карбонат натрия мы удаляем кальций из воды, тем самым снижая жесткость. (главное не перепутать и не купить бикарбонат натрия(пищевую соду) NaHCO3 ).

На базаре 700 граммовая пачка кальционированной соды у нас стоит около 6 грн. Если кидать «на глаз», то 1 пачка на тонну воды будет нормально.
Идем дальше.

Жесткость воды.

Но знать надо.
Марсель показал нам тест систему(на фото) и сказал, что положено иметь общую жесткость не более 100 млн-1 — 150млн-1. Никто с ним не спорил, все поверили на слово.

Тест система проверки воды на жесткость

Тест воды на содержание соли

В данном случае у Марселя нашелся электронный гаджет, который он опустил в стакан с водой, и тот нам показал содержание соли. Так как такого прибора у нас нет, то можно макнуть палец в воду и попробовать на вкус. Если сильно соленая — то почувствуем.

Зачем нам это знать?
Дело в том, что делая проколы под дорогами, которые зимой обильно посыпаются солью, мы можем столкнуться с тем, что бентонит насытится грунтовыми(солеными) водами и разрушится структура уже готового бентонитного раствора (станет «хлопьями»).
Ну или если с какого-то пересоленного водоема воду набрать, то тогда — кранты.
На практике мы с таким не сталкивались и надеюсь не столкнемся, но знать надо.

Воронка (вискозиметр) Марша

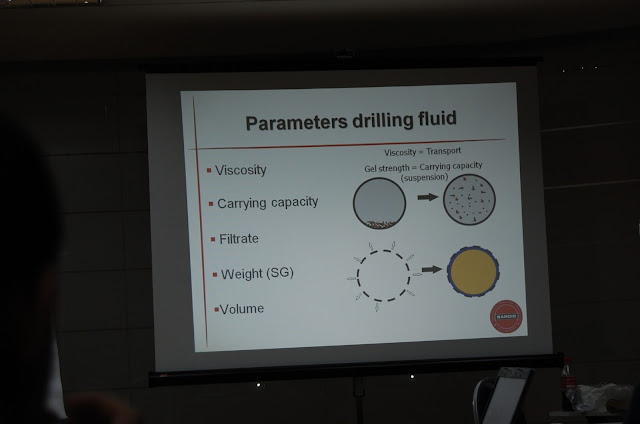

Далее на фото Вы можете увидеть весы для определения количества грунта в буровой пульпе(выносная способность бентонита). Т.е. мы можем определить сколько грунта вынесет 1 м3 бентонитного раствора.

Увеличение плотности бурового раствора, соответственно, увеличивает его несущую способность за счет увеличения его подъемной силы и вязкости, вследствие возросшего содержания в растворе твердой фазы.

Тут наступил перекур (кофе-брейк) и я пофоткал поближе.

Ух какой бентонитище!

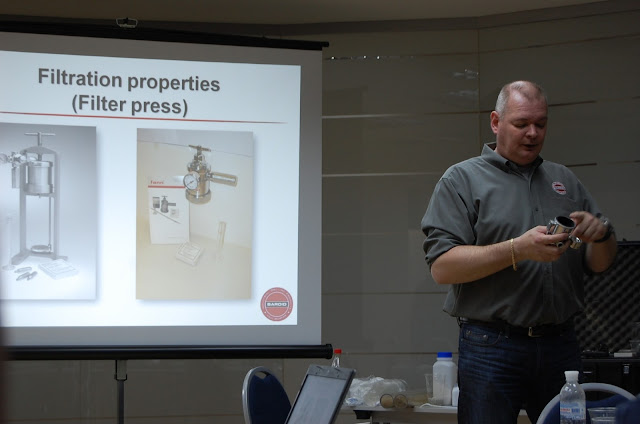

После окончания перекура сенсей сделал нам «коктейль». А именно, на примере показал как образуется фильтрационная пленка в песчаных грунтах при применении двух типов растворов бентонита: нормальной плотности и молока (голодного бентонита). Разница видна стала сразу же.

Еще нам показали реометр для определения пластической вязкости и предела текучести, при этом отметив, что он стоит 3000 евро.

После озвучивания стоимости интерес к нему резко снизился, а еще больше он снизился после того как Марсель объяснил для чего он, и что его вполне может заменить обыкновенный пластиковый стакан.

Итак. Берем пластиковый стакан набираем пульпу с приямка и смотрим как быстро осядет на дно грунт. Если медленно — все нормально, если быстро — надо что-то делать.

В принципе, и в приямке видно, что если пульпа выходит и бентонит падает в осадок, слоится на фракции, образуется лужа воды — то творится что-то не то.

На фотографии ниже Вы можете увидеть расчет необходимого объема раствора для выноса грунта.
Считается очень просто: Диаметр расширителя(в дюймах) возводим в квадрат и делим на два. Получаем объем одного метра скважины.

«Гидро-замок»

Отдельного рассказа стоит такое явление при бурении методом гнб как «гидро-замок».
Его признаки: отсутствует вынос бентонита, резко растет давление в скважине(видно по датчику насоса), раствору некуда выходить, ощущение будто забились форсунки и т.д..

Что нужно делать:
Если этот эффект возник при пилотном бурении, нужно поставить более широкую лопатку.

При обратном затягивании сложнее. Оператор гнб должен понимать, что бентонит всегда должен куда-то выходить, или назад или вперед. И если нет выноса пульпы ни вперед ни назад — то что-то идет не так.

Следует остановиться, если возможно(жесткая сцепка) дать пол метра назад и подождать пока не возобновится вынос.

Если не помогло — последний пункт на фото 🙂

Фотографировал без вспышки(не хотел раздражать народ) — поэтому некоторые фотки вышли темноватыми, но вроде-бы терпимо.

Источник

Бентонит для бурения скважин: характеристика, свойства, сфера применения

Бентонит для бурения скважин: преимущества и свойства

Скважина необходима в различных сферах: в добывающих и строительных. На участке частного дома также бурят скважины на воду. Процесс бурения выполняют по разной технологии, с применением различных приспособлений и материала.

Вспомогательным веществом служит бентонит для бурения скважин на воду. Он представляет собой смесь для промывки. Им очищают стволы источников от подземных пород, что делает работу по бурению более быстрой, качественной.

Внимание! С помощью бентонита происходит очистка шахты от глиняных, каменистых примесей, земли, разных обломков.

Общие сведения

Бентонит: что это?

Бентонит содержит множество компонентов. Смесь до семидесяти процентов состоит из минералов, относящиеся к монтмориллонитам, которые включают в алюмосиликаты, обладающие свойством водопоглощения, дисперсией. Когда вещество впитывает воду, то оно увеличивается в объеме в несколько раз.

Бентонит применяют в различных сферах жизнедеятельности:

1.виноделии.

5.в сельском хозяйстве.

7.в процессе литья стали.

Когда бентонит применяют во время бурения, то вещество может иметь различный состав. Оно содержит соду кальцинированного и каустического происхождения с водой. К этому добавляют вспомогательные вещества, которые отличаются от сферы применения.

Смесь подбирают согласно особенности почвы на участке при бурении. До покупки вещества надо изучить грунт, потом купить бентонит и добавить нужные компоненты, чтобы улучшить смесь для конкретного случая.

Бентонит способен набухать, когда взаимодействует с жидкостью, и превращаться вещество, подобное гелю. Из бентонита формируют стенки источника в процессе бурения, чтобы защитить шахту от обсыпания грунта. Это важно, если буря источник небольшой глубины.

Внимание! Из одного мешка бентонита при намокании получится смесь, по объему превышающая изначальное количество, в пятнадцать раз.

Щелочной состав бетонита считается одним из лучших. В данной ситуации применяют технологию модификации глиняного вещества, которая состоит из ионов калия и натрия, монтмориллонита. В естественной среде часто встречают бентонит кальциевого типа. Чтобы создать из кальциевого вещества натриевую смесь, используют натриевую соль. В результате получится активированный бентонит.

Плюсы бентонитового раствора

Бентонитовая смесь может иметь разные составляющие химических элементов, поэтому физические особенности вещества будут разными.

Вещество имеет много положительных характеристик:

1.во время бурения источника своими руками легко можно изменить состав бентонита, сделав скважину более качественной.

2.плотность вещества, особенности реологических качеств с выходом влияют на гидравлику долота. Увеличивая плотность состава, повышается подъемная сила. Это помогает быстро освободить из ствола источника осколки пород, при этом сохранить ее прочность.

3.вещество стоит недорого.

4.бурение при помощи бентонита становится быстрым, уменьшается время бурения.

5.вещество предотвращает налипание кусков почвы на оборудование, помогает охлаждать головку.

6.при применении бентонита оборудование легко скользит в шахте.

7.вязкие свойства вещества способствуют быстрому выведению шлама.

8.вещество подходит, чтобы создавать скважину на воду, потому что он безвреден, не загрязняет источник токсинами.

9.без него невозможна работа в плывущих и сыпучих типах почвы, во время горизонтального бурения.

Внимание! Качество смеси повышается, если в составе вещества меньше глины.

Технические свойства вещества

Эффективность бурения зависит от свойств смеси. Их оценивают по качественным показателям. К ним относят:

1.выход смеси. На это свойство влияет модификация и помол составляющих, которые выступают в качестве порошка. Качество смеси по химическим веществам и минеральным элементам. Для того, чтобы создать раствор нужного состава, требуется различный объем порошка бентонита. Это определяет выход.

2.степень вязкости смеси зависит от увлажненности бентонита, концентрации твердых частиц, их качества. На подъемную силу влияет вязкость вещества. Условная вязкость называется гидравлическим сопротивлением течению. Пластической вязкостью называют сопротивление бентонита течению, которое возникает при механическом трении.

3.показатель фильтрации характеризует бетонит по возможности раствора отфильтровываться на скважинных стенках.

4.показатель сопротивления течению воды, которое вызвано силами электрохимического типа, определяется по пределу динамического напряжения сдвигу,

5.высоту корки фильтрации, свойство показывает, как смесь может создавать влагонепроницаемую корку на стенах источника.

Особенности применения

Раствор применяют благодаря свойству глины набухать, когда она поглощает воду. В результате стенки формируют плотную корку из глины. Это делает шахту прочной, не дает ей разрушаться. Когда смесь утяжеляется, то она служит барьером для подземных вод.

Применение смеси исключает риск образования фонтана из жидкости при бурении, этому способствует свойство бентонита превращаться из геля в твердое состояние. Превращение случается, потому что отсутствует механическое влияние, когда проходит бур, так формируются стенки источника. Данное качество делает бурение легким и эффективным процессом.

Внимание! Чтобы приготовить состав по СНиП, требуется пятьдесят килограмм сухого вещества и одного куба жидкости. Раствор надо перемешать и оставить на 30 минут.

Рекомендации по применению

Во время работы надо учитывать некоторые нюансы. Следует придерживаться таких правил:

1.Сечение шахты должно превышать диаметр трубы на двадцать процентов.

2.Если правильно выполнять бурение, надо вовремя сопоставлять уровень смеси в шахте со скоростью расширения источника в месте прокладки трубы.

3.Если теряется много жидкости, то бентонит заполняет входную и приемную ямы, чтобы поддержать статическое давление.

4.Бентонит должен располагаться выше, чем протекают подземные воды.

5.Следует подбирать смесь согласно особенностям грунта.
