Как сделать окучник для мотоблока своими руками?

Одна из наиболее распространенных сельхозкультур на земле – картофель. Для понижения трудозатратности и упрощения ухаживания за посадочным материалом изобретено немало ручных и механических устройств. В промышленном секторе это трактора с разного вида насадками. В личном хозяйстве неплохой помощью будет мотоблок и орудия для окучивания (окучник, распашник, пропашник), которые совершенно реально изготовить собственными руками. Ведь посредством мотокультиватора можно значительно производительнее обрабатывать участок под картошку.

Разновидности окучников

Орудие для окучивания можно купить в магазине сельхозтехники либо же собрать собственноручно. Оно может применяться для высадки картошки, свеклы, моркови и репы. Наиболее известные разновидности данной техники:

• листерные;
• дисковые;
• пропеллерные;
• двухрядные;
• роторные (активные);
• однорядные.

Рассмотрим особенности каждого из них.

Листерные с зафиксированным и настраиваемым углом

Обладают фиксированной шириной выполнения грунта и используются на очень легких мотокультиваторах мощностью до 4 лошадиных сил. Способны возделывать грядки размером 25-30 сантиметров по ширине, оснащены двумя боковыми крыльями и тонкой стойкой. Стойка предохраняет оснащение от перегрузок и повреждений механического характера. Данное орудие может использоваться исключительно на сухих почвах, поскольку налипшая земля будет противодействовать работе подвижных элементов конструкции. Имеются листерные приспособления с регулируемой шириной обработки грунта. Их устанавливают на мототехнику большей мощности – от 4 лошадиных сил. Подобные агрегаты можно бестрепетно применять и на влажном грунте.

Пропеллерные

Принцип работы заключается в деятельности пропеллерных частей. Под их действием в первую очередь вскапывается почва и удаляются сорные растения, а уже после разрыхляются грядки. Эти модификации главным образом практикуются для мотокультиваторов с передним приводом и двумя скоростями. Это обусловлено тем, что на второй скорости мощность увеличивается до 180 об/мин. Как только уровень мощности доходит до максимума, данное орудие можно применять не только для окучки грунта, но и для перебрасывания грунта в борозды из пространства между рядами посадок.

Двойной (2-рядный)

Осуществляет нарезку двух борозд перед высадкой посевов, а также применяется для окучки и разрыхления почвы. Включает в себя раму, на которой зафиксированы 2 окучника. При обработке земли ощутимо экономит время, поскольку располагает двумя рабочими элементами. Монтируется на мотоблоке посредством сцепки. По причине того, что для работы подобное устройство требует большого сопротивления, его применяют совместно с грунтозацепами.

Роторный активный

Взамен колес это орудие укомплектовывается роторами с зубьями винтового вида. Демонстрирует высокую производительность при создании, разрыхлении и окучивании картошки. Подходит для эксплуатации с 3-скоростными агрегатами (две передние и одна – задний ход). На первой передаче орудие окучивает посадки, а на второй передаче еще и откидывает почву с пространства между рядами посадок.

Однорядный

Самый распространенный вид. Применяется к эксплуатации с легкими типами почвы. Нарезка канав проводится после завершения подготовительного разрыхления грунта посредством культиватора.

Как сделать своими руками?

Для создания окучника для мотоблока своими руками необходимо следовать четким правилам и желательно разработать либо применять уже готовые чертежи. Это позволит грамотно и быстро монтировать все элементы, чтобы в дальнейшем не исправлять работу. Своими силами можно сделать модификации листерного (традиционного) либо дискового вида. Для выполнения работ могут потребоваться следующие инструменты и приспособления:

• электродуговой сварочный агрегат;
• электродрель с комплектом крепких сверл различного диаметра;
• шлифмашина и ряд дисков и насадок в наборе;
• наждачный станок;
• газовая горелка;
• верстак с тисками;
• разнообразные напильники;
• крепеж (заклепки, гайки, болты).

Изготовление листерного распашника

Такое сельхозорудие для мототехники является классическим нерегулируемым приспособлением, применяемым чаще всего. Для его изготовления необходимо набросать либо применять уже готовую чертежную документацию, по которой выполнить все мероприятия будет легко и просто.

• Основу сооружаем из железного листа 3-миллиметров толщиной. Она будет сталкиваться с противодействием почвы, следовательно, обязана быть предельно прочной.
• Держатель выполняем из металлической полосы, шириной 4 миллиметра, запчасть необходимо закалить.
• Полевая доска изготавливается из стали толщиной 5 миллиметров. Закаливание ее осуществляется в несколько шагов посредством газовой горелки.

• Стойку выполняют из железа толщиной 8 миллиметров, поскольку она будет тем компонентом, на который ляжет вся нагрузка.
• Крылья для орудия выполняем из железа толщиной в 2 миллиметра, они обязаны согласовываться с параметрами избранной схемы, поскольку только так их можно пристыковать к основе.
• Затем они немножко изгибаются и варятся к основе.

Если требуется настроить пропашник, надо крылья зафиксировать к основе посредством шарнирных соединений. Штанги для настройки угла монтируются в хвост основы. Можно также создать 2-рядное приспособление, за счет которого темп работы увеличится вдвое. В этом случае необходимо к построенной конструкции прибавить тяговые механизмы, а крепежи создать подвижными, что даст возможность корректировать размер рядов.

Создание дискового орудия для окучивания

На роль дисков прекрасно подходят отработанные диски резака сеялки либо циркулярные пилы, которые монтируются на подшипники.

1. Диски необходимо монтировать под углом, соблюдая дистанцию промеж их нижних точек. Кроме того, принципиальным условием является их симметрия, в противном случае мотоблок будет несколько уводить в сторону.
2. Все детали необходимо связать посредством электросварки либо болтов, диски сопрягаются настраиваемыми адаптерами.
3. Фиксируются также талрепы (винтовые стяжки), стойки и поводок.
4. Далее необходимо применять перемычку с крыльями, чтобы зафиксировать орудие на мотокультиваторе.
5. Не меньше значимым фактором является грамотный выбор глубины погружения и угла наклона, для этого на держатель напрессовываются подвижные компоненты с креплением болтами.

Создание пропеллерных устройств

Для работы потребуется надежная толстая сталь, шлифмашина и агрегат для сварки. Первыми делаются оси, которые необходимо подогнать к мотокультиватору. После нужно создать стойку и основу, которые варятся сваркой. Сразу же нужно подобрать дистанцию промеж насадок, конфигурацию грунтозацепов и угол монтажа, что даст возможность предельно продуктивно выполнять культивацию почвы. Для практичности можно изготовить несколько втулок с держателями и различные комплекты лопастей, что даст возможность осуществлять различные способы окучки.

Устройства для окучки из подручных средств

Надо заметить, что самодельный окучник можно сделать, не вкладывая средств в приобретение железа. Это даст возможность снизить себестоимость орудия до минимума. В роли отправного материала приемлемо использовать подходящее по габаритам железное изделие. К примеру, ненужную крышку от старенькой кастрюли.

Главное, используя подобный подход к делу, помнить про чертежи и требуемый диаметр диска. Он может быть не меньше 400 миллиметров. Это объясняется нюансами возделывания грунта с учетом области корней картошки, глубины посадки и клиренса. В основном максимальная глубина посадки равняется 60-80 миллиметрам, длина корней – до 200 миллиметров. Крышка затачивается со всех краев, немного трансформируется методом изгиба и монтируется на мотоблок.

Как монтировать орудие для окучивания на мотоблок?

Монтаж орудия для окучивания на мотокультиватор предполагает грамотную регулировку наклона полевой доски и глубины погружения, которая обязана быть поменьше, чем у плуга. Прежде чем, приступить к использованию окучника, необходимо проделать такие мероприятия.

1. На мототехнику монтировать сцепное устройство и колеса, потом добавить окучник.
2. Мотоблок устанавливают на равную плоскость, а орудие для окучивания опускают к земле и фиксируют на сцепное устройство.
3. При установке оснащения следует смотреть, чтобы стойка сельхозорудия была в вертикальном положении. Это обеспечит регулировку необходимого наклона полевой доски.
4. Затем оснащение приземляется либо чуть-чуть погружается в почву, чтобы оно очутилось ниже опорной плоскости грунтозацепов.

Необходимо сделать пробное окучивание и поглядеть: если оснащение зарывается в почву, отведите стойку вперед, немножко задрав носок. При выходе из грунта стойка отводится обратно посредством опускания носка. Главное – принимать во внимание ширину промеж рядов, откорректировав действующие элементы конструкции.

Заключение

Как видим, сделать собственными силами можно как листерное орудие для окучивания, так и более затейливую модификацию – дисковую. Выполнив простые действия, спустя несколько часов получается съемное устройство, которое подходит для многих российских мотоблоков, серьёзно упростит выполнение работ, сопряженных с культивированием картошки, и не потребует больших инвестиций.

О том, как сделать дисковый окучник для мотоблока своими руками, смотрите в следующем видео.

Источник

Окучник: изготовление и настройка самостоятельно

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Окучник ручной. Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

• потребляет меньше энергии, по сравнению с дисковыми устройствами;
• более простое по конструкции;
• цена меньше, чем на дисковое устройство;
• имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

• плохо работает на влажной и тяжёлой почве;
• посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня

Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

• более качественное выполнение окучивания, гребни получаются ровнее и выше;
• можно использовать при разной ширине междурядий;
• позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

• более высокая цена;
• более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

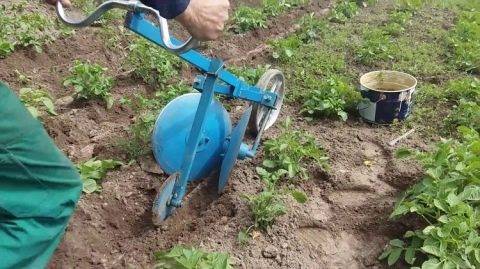

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

Ручной плужковый окучник: инструкция и чертежи

Здесь понадобится набор материалов.Следует подготовить:

• трубы диаметром 32 и толщиной 2,5 (L 1000 миллиметров и 700 миллиметров);
• стальную трубу диаметром 45, 6,5 (L 1000 миллиметров);
• трубы диаметром 21, 2,5 (L 1000 миллиметров и 1700 миллиметров);
• железо листовое толщиной 3 миллиметра, электроды, болты и гайки, талреп.

Далее необходимо изготовить стойку:

• согнуть стальную трубу диаметром 45 и в длину 1000 миллиметров вдвое, при этом делая угол в 30 градусов;
• на одной из сторон высверлить 5 сквозных отверстий диаметром 12 и с промежутком 50 миллиметров;
• на второй стороне необходимо сварить 2 кронштейна для рукояти и талрепа.

После стойки нужно заняться изготовлением самого плуга:

• совершить разметку по чертежу;
• вырезать;
• заняться заточкой ножей;
• приварить два отвала и сварить все со стойкой.

Далее очередь подходит к задней рукояти:

• согнуть стальную деталь диаметром 32 и в длину 1000 миллиметров с обоих боков в перпендикуляр, соблюдая расстояние от края в 150 миллиметров;
• необходимо высверлить 5 сквозных отверстий диаметром 12 с расстоянием 50 миллиметров друг от друга в трубе диаметров 32 и длиной 700 миллиметров;
• затем это все сварить.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

1 Какие бывают виды окучников?

После лебедки и плуга окучник — второй по значимости агрегат. Он помогает нарезать для посадки борозды, которые затем засыпает с посадочным материалом. Есть несколько вариантов этого инструмента:

Замеры листерного окучника для картофеля для мотоблока

• листерный;
• изделия с переменной шиной захвата;
• дисковые модели;
• окучники пропеллерного типа

1.1 Листерный окучник

Листерный агрегат самый простой вид инструмента, у него ширина захвата фиксированная. Конструкция этого аппарата состоит из двух соединенных и раздвинутых крыла, которые зафиксированы между собой.

Крылья инструмента неподвижные, поэтому ширину захвата нельзя регулировать. Под ширину междурядий окучник подстроить не получится. В этом случае при работе с инструментом приспосабливают междурядья.

Ширина листерного окучника составляет 25 — 30 см., это не самый удобный вариант, ведь для выращивания картошки рекомендуется ширина междурядий в 50 — 60 см.

Особенностью такого приспособления является наличие тонких стоек, в этом случае мотокультиватор в момент заглубления окучника в плотную почву не перезагружается. Некоторые листерные окучники обладают обтекаемой формой, которая более практичная.

1.2 Приспособления с переменной шириной захвата

Агрегат с переменной шириной захвата удобно окучивать, ведь он оборудован регулировочным механизмом. Он позволяет изменять положение крыльев.

Его можно подстроить под ширину междурядий. Недостатком аппарата является большая энергоемкость. Происходит это из-за работы крыльев, которые отодвигают почву в сторону, после прохождения окучником земля осыпается обратно в борозду. В результате этого руки и спина быстрее устают, а двигатель используется впустую. Несмотря на это, такие окучники являются одними из самых популярных среди огородников.

1.3 Дисковые устройства

Дисковые модели обладают следующими преимуществами:

Схема дискового окучника для картофеля

• удобные в использовании (для работы с этими инструментами нужно минимум усилий, они сами продвигаются вперед, не требуют дополнительного толкания сзади);
• универсальные (с их помощью можно делать окучивание после посадки клубней в период активного роста надземной части растений);
• удачно сочетаются с мотоблоком (если использовать дисковый окучник при пониженной скорости мотокультиватора его мощность возрастает. Это повышает эффективность культивирования и улучшает работу агрегата).

При выборе из огромного ассортимента, желательно выбирать те модели, которые изготовлены из легированной стали, оборудованы подшипниками качения с большой толщиной и дисковым диаметром.

1.4 Окучники пропеллерного типа

Окучники пропеллерного типа используются для культиваторов и мотоблоков, у которых есть две передние передачи. Это нужно, чтобы на второй передаче с мощностью до 180 об/мин, можно было не только рыхлить, но и перебрасывать почву в грядки из междурядий. Такой окучник для картофеля своими руками отлично справится с поставленными задачами.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда. В данном видео рассмотрим мотокультиватор из бензопилы дружба:

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
2. Руль, снятый с мопеда или мотоцикла.
3. Сварочный аппарат.
4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
5. Колеса от нерабочей техники.
6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
2. Легкое.
3. Малогабаритное.
4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

1. Мотор мощностью в 3,5 лошадиных силы.
2. Масса – 7 килограмм.
3. Объем бензобака – 0,55 литра.
4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
2. Двигатель во время работы вырабатывает много копоти.
3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Источник
