Всем привет!
Сегодня представляю вам не больше — не меньше отечественный аналог Биг шота!! Назвали его в шутку ВСМ-1
Можно немножко лирики?? А потом уж много фото обещаю)
Очень долго мечтала о машинке для вырубки. Муж в свое время сказал мне твердое «нет», так как эта вещь не стоит тех денег, за которые ее продают и предложил мне свой «оригинальный вариант»(вот ознакомьтесь — https://stranamasterov.ru/node/864052)
Посмотрев на мои мучения (год!), супруг решил все же, что классическая вырубная машинка для скрапа лучше, но покупать по нынешним ценам все равно не стал. Просто сделал ее сам.
Ну что, посмотрим чего натворил?
Это без платформы:
Как видно, эта машина более внушительная, чем фирменные,соответственно более крепкая)
Диаметр валов в полтора раза больше,чем у американских машинок.
С рабочей поверхностью:
Платформа из обычного ламината
Подшипники самоцентрующиеся, это и позволило собрать машинку без точного измерительного оборудования.
Отдельное «спасибо» мужу за ручку. Ее вовсе необязательно крутить, она снабжена трещоткой , которая позволяет проталкивать сэндвич возвратно -поступательным движением ручки и снабжает машинку реверсом
Такой внушительный сэндвич!
Большой зазор между валами обусловлен конструкцией, уменьшить его было невозможно.
Нижняя пластина под нож- тонкое оргстекло.
Предусмотрено место для хранения съемной платформы и сэндвича:
В транспортировочном состоянии))) Правда, какая может быть транспортировка при весе 18 кг?
ширина позволяет прогонять лист размером А4.
Глубина? или это как раз ширина? неважно))) третий габарит:
Всех люблю, целую и обнимаю!! у меня эйфория просто
Муж будет счастлив прочитать комментарии. Так что в этот раз благодарим за оставленные отзывы всей семьей!
Браво. Вот это МУЖ, золотые руки. И сообразительности не отнять, молодец.
Супер вещь получилась. Супруг молодец, руки золотые.
Я в прошлый раз на ваш агрегат смотрела.Думала,из чего бы мне сделать.Мой не отказывает в покупке.Но признаюсь честно,меня саму жаба душит отдать почти две зарплаты за своё «хочу» (а их-ой,как много).Понимаю,что удобно,эстетично.Ладно бы зарабатывать,а то ведь хобби.Да я ещё всё для школы,детей. А материалы, ножи. Вобщем,решила,что муж сам может что-нибудь эдакое сотворить.Просматривали видео по работе на вырубных машинах. Выяснили принцип:главное,прокат между валами и ножи.Орг.стекло с советских времён завалялось.Вчера только обсуждали,что надо попробовать самим сделать.И вдруг,вы со своей идеей.Мужу сразу же показала ваше творение.Просмотрел и вынес вердикт:»Мужик молодец!Шикарный агрегат!Мощные валы!»Так что,вашему Кулибину низкий поклон за идеи. Творите для души!
Работа действительно классная! Муж молодец!
Источник
Материалы и инструменты Моделирование конструирование Самодельный биг-шот Металл
Всем добрый день! Моему счастью нет придела))) Мой любимый муж сделал мне очень классный инструмент для моих будущих работ. И это биг-шот.
Всем известно, что стоит такой инструмент дорого. И в основном через время на биг-шоте летят подшипники. И цена на них не дешевая.
Вот и мой муж прочитав об самом инструменте все + и- решил сам сделать.
Вес нашего танка 28кг))) Берет формат пластин А4. По затратам на все про все вышло около 4т.р. и это уже с работой токаря.

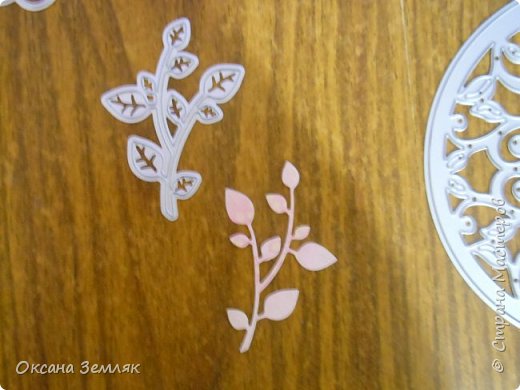

Для пробы заказала пару не дорогих наборчиков ножей на али. Кстати, ножи отлично режут, вырубка прям вылетает сама из ножа. На фото тоже видно немного вырубки пробной)))
В общем на али наделала теперь столько закладок на ножи, и все они такие красивущие, аж глаза разбегаются)))

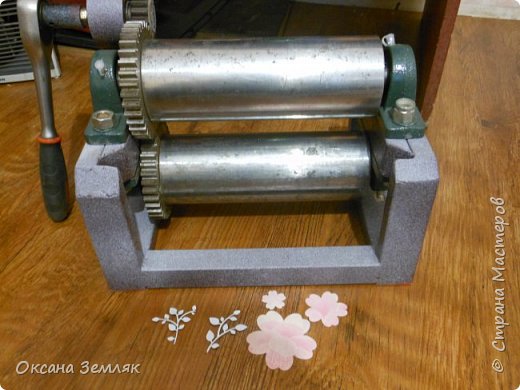

Ну и собственно сам мой агрегат с вырубкой. Смотрим фото:
Информацию о самодельном биг-шоте мы тоже нашли на сайте — страна мастеров. Оригинал статьи вот по этой ссылке
Чудесный аппарат. Отличный подарочек — тяжеловат, но РАБОТАЕТ.
Спасибо большое))) Да, главное что работает, а остальное это уже мелочи)))
Оксана, доброго времени суток! Случайно попался ваш рассказ про ВСМ, и мне всё очень понравилось. Не буду ходить вокруг да около — я тоже хочу такую машинку. Талантливый человек — ваш супруг, не каждой женщине так везет. Ну вобщем хочу попросить вас изготовить такую на заказ, либо поделится тем, как ее сделать — все это конечно не бесплатно. Живу я в Киргизии, здесь у нас вообще о таком никто не знает и в глаза не видывал, найти что-то для скрапа задача сложная, а что касается штанцевых форм или ВСМ (отличное название) — так это вообще запредельная мечта, их тут просто нет. И магазина, где можно купить тоже нет. Вот я и ищу такую машинку. Заказала на али, да только она маленькая, большие детали не вырубить, да и хлипкая очень — хорошо если пол-годика протянет. Так что очень вас прошу — примите заказ на изготовление или инструкцию по изготовлению, очень уж она славная у вас и надежная. Будьте так уж добреньки ответьте в почту, я буду ждать!
Супер! Я все тоже думала, наверняка можно самим изобрести эту чудо машину и вооот) принцип работы мне напоминает стиральную машину советских времен. ,где такой почти штукой белье отжимали?))))
Да Вик, Вы правы на счет принципа. И самое интересно то, что мы нашли эту машинку стиральную и сняли с ее эти валы. Но смысл в том, что в ней можно сделать только тиснение с пластмасовыми папками и все. Потом мы пробовали вырубку сделать и вот тут с этим делом номер не прошел. Валы на стиральной машинке — прорезинены и ты хоть как там пихай пластины все-равно вырубку ножи не делают. Ножи делают только тиснение и все. У меня муж даже в эти валы со стиралки впихнуть смог такой бутерброд с подложками разными, что я даже перепугалась и думала полетит все на фиг))) Ан нет, валы выдержали, но вырубка так и не сделалась.
Так что сделали теперь с металлическими валами и все нормально получается.
Поздравляю! И радуюсь за Вас. Спасибо за то, что указали ссылку.
Прям ну очень дешево машинка обошлась (нам ровно в два раза дороже) ! Здорово , что так сэкономили!
Танк тяжелый. значит стоять будет на земле твердо). это на самом деле удобно. Мы с Вами на таких машинка можем из алюминия вырубку делать! Вот доказательство :
(алюминий от пивной банки)
Какой зазор между валами у вашей машинки? Оксан, если на Али ножи хотите заказывать, напишите мне в личку. или если Вы есть в ВК, то туда https://vk.com/tashavrednaya
Теперь будет что детям по наследству передать ! Это я так своей дочери говорю
Предлагаю назвать ВСМ 2.0
Ой, зазор большой. Муж говорит 3см, но с этим тоже можно справиться, подложив разных подложек))) Мы ламинат еще подкладываем.
А с али я ножи как раз таки и заказала на пробу. Нашла самые дешевенькие. Веточек набор взяла за 82р а цветы набор за 120+почта бесплатная.
у и через кешбек еще делаю. Так что спасибо)))
Наташ, ну теперь держись)))
Я выставила свой пост во многих соц сетях со своим зверем)))
И ты знаешь, очень много людей стали спрашивать меня как сделать. Ну т.к. я не буду писать инфу, которая уже есть у тебя, то просто тупо даю уже ссылочку на твой пост.
У одной девушки уже даже отец начал делать и пока голову ломал как это все соорудить. А тут бабах и мой пост выходит. Послала ее на твою страничку, ну и всех остальных тоже)))
Так что, наверно появятся скоро еще машинки)))
Источник
Отзыв: Машинка для вырубки и тиснения Sizzix big shot — очень нужная каждому скраперу вещь
Здравствуйте, отзывчане!
У меня есть хобби, подруга в шутку называет его «элитным», это скрапбукинг. Скрапбукингом я заболела относительно недавно, в 2012 году. По мере погружения в пучины хобби я все яснее понимала что мне необходима машинка для вырубки. В студии где я занималась такая машина была и я прекрасно знала ее возможности. Это была мечта. В России на тот момент эти машины не продавались. Но уж если я чего-то очень сильно хочу, я это получаю. Поэтому машинку заказывали на Амазоне ч-з посредника, потому что доставки напрямую в те годы в Россию не было. Получилось так что машину заказали в ноябре, а попала она ко мне в марте месяце. За компанию к машине я заказала несколько ножей для вырубки, потому что их у нас тоже не продавали. Когда разбирали посылку подруга удивилась:- зачем тебе нож с оленем? Я ответила что надеялась делать открытки к новому году))
Вот так она выглядит:
Это уже классическая модель. Цвета и принты из года в год меняются, форма остается неизменной.
Машина механическая. Помните у старых стиральных машин был валик для отжима? Вот здесь точно такой-же принцип действия. Крутишь ручку, валы вращаются, под давлением из бумаги вырубаются красивые фигурки.
Сбоку находятся наклейки напоминающие о технике безопасности:
С ТБ все просто, не суйте руку между валами машины. Вот честно, ни мне, ни детям не приходило в голову пихать туда руки. Но видимо преценденты были, раз разместили такое предупреждение.
На дне машины наклеена вот такая этикетка:
На ней прямым текстом написано что машина китайского производства. От руки написана дата производства. Я думала что это наклейка продавца, но оказалось что это наклейка производителя. Бренд Sizzix принадлежит американской компании Ellison, крупному производителю товаров для рукоделия и высекальных машин. У этой компании есть собственные производственные площади в Китае.
В комплекте с машиной идет мультиплатформа и пластины для вырубки. Это совершенно необходимые вещи, без них машина работать не будет. Мультиплатформа сделана из разной толщины листов пластика. Вид сбоку, ее толщина 1,5см:
Дело в том, что с ее помощью можно делать вырубку как тонкими ножами
так и фирменными толстыми ножами Sizzix
Так же можно тиснить бумагу.
Для этого нужно только правильно составить бутерброд из мультплатформы, пластин для вырубки, ножа и бумаги. На самой мультиплатформе есть инструкция по правильному составлению бутерброда. Ошибиться невозможно.
Пластины для вырубки расходный материал. Со временем от использования они деформируются, выгибаются и даже трескаются.
На фото все пластины которыми я пользовалась со времени покупки машинки. От старых потрескавшихся, до совсем новых. В комплекте с машинкой было 2 пластины. Новые пластины на смену я докупала сама.
Сейчас продаются аналоговые пластины отечественного производства, китайцы тоже не отстают, но я все же рекомендую оригинальные пластины. Если решите приобрести на смену аналог, уточняйте толщину пластин. Они могут быть тоньше родных, а значит придется дополнительно подкладывать картон или металлический адаптор, что в дальнейшем может сказаться на работе машинки. Толщина оригинальных пластин 3мм:
В комплекте с машинами иногда продают какие-то базовые ножи, что конечно увеличивает ее стоимость. Я решила что нужные ножи потом буду докупать сама по необходимости и исходя из потребностей.
На фото тот самый нож с оленями. Он очень толстый, тяжелый и очень дорогой.
По толщине как мультиплатформа, 1,5см:
Поэтому бутерброд с ним будет выглядеть таким образом:
Мультиплатформу убираем совсем. У нас остаются пластины для вырубки, между ними нож и бумага.
Так же я купила ножи с растительным орнаментом. Это тоже Sizzix, но они тоньше, всего 3мм.
«Бутерброд» с этим ножом выглядит так:
Откидываем верхний лист платформы, на нее кладем пластины для вырубки. Между пластин размещаем нож режущей поверхностью на бумагу.
Так-же у меня были ножи «Пуансеттия» от Спеллбиндерс. Это совсем тонкие металлические фигурные формы. И таких тонких ножей выпускается разными фирмами большинство. Они тонкие, легкие и относительно недорогие. Толщина этого ножа 1мм.
«Бутерброд» для проката с этим ножом выглядит таким образом:
Мультиплатформа в закрытом состоянии, сверху пластины для вырубки, между пластинами кладем нож режущей стороной на бумагу.
У некоторых ножей есть возможность тиснения одновременно с вырубкой. Но для этого нужно будет отдельно приобрести специальный резиновый коврик. Толщина коврика 2 мм. Бутерброд для тиснения и вырубки выглядит так:
Откидываем верхний лист мультиплатформы, на нее помещаем пластины для вырубки. Между пластин кладем коврик для тиснения, на него бумагу, на бумагу нож для вырубки режущей кромкой вниз.
Вот что получается после проката, вырубленый цветок пуансеттии с прожилками вдоль лепестков:
С помощью машины можно делать тиснение на бумаге. Приспособления для тиснения бывают двух видов: металлические пластины с гравировкой и пластиковые двусторонние папки. На примере пластиковой папки покажу тиснение.
Бутерброд с пластиковой папкой для тиснения будет таким: у мультиплатформы откидываем два верхних листа. Сверху на оставшуюся часть пластину для вырубки, на пластину папку в помещенной внутрь бумагой, накрываем оставшейся пластиной и прокатываем в машинке.
Для чего я долго и нудно рассказывала про толщину мультиплатформы, ножей, пластин для вырубки и бутерброды? Дело в том, что если вы сделаете бутерброд толще чем нужно, он не пролезет между валами. Или пролезет с трудом, но машина при этом пострадает. Происходит это не за один раз, но последствия очень печальные. Крошатся шестеренки, ломаются подшипники, перекашиваются валы, один раз даже видела треснувшую раму.
Механизм у машины простой, как я уже говорила выше, это металлическая рама, 2 вала, 4 подшипника и 3 шестеренки. И ручка. Эта кажущаяся простота вводит в заблуждение.
Поэтому если у вас закончился гарантийный талон на машину или его не было вовсе, ремонт на месте влетит в копеечку. Шестеренки нужно будет заказывать в спецмагазине или искать мастера который их выточит вручную. Подшипники нестандартного размера, внутренний диаметр у них 12мм. Поэтому подшипники или покупать в магазине за 600р штука, или заказывать на Алиэкспресс. Знаю что ставят стандартные подшипники, но это нужно растачивать валы. Если треснула рама, то это сразу выкидывать машинку или искать умельца который сделает новую раму.
По гарантии придется отправлять машину в сервис-центр в Москве, а вес посылки будет больше 5 кг, это тоже не дешево.
В общем ремонт сломавшегося БИгШота дело дорогостоящее и муторное. Поэтому берегите его, соблюдайте толщину бутерброда.
Есть нюанс на который не обращают внимание. БигШот не предназначен для коммерческого использования, только для домашнего. Если вы думаете что отобьете его стоимость продажей вырубки, то вы ошибаетесь. Я разговаривала со знакомой скрапершей которая занималась продажей вырубки на заказ, а потом перестала это делать потому что ремонт машинки съедает всю прибыль от продаж вырубки.
Берегите свою машину. Смазывайте шестеренки и подшипники. И она будет служить вам годы. Я пользуюсь своей машиной 6 лет и она меня ни разу не подводила.
Сейчас перечитала все написанное и поняла что у машины много минусов. Это ее высокая цена с учетом инфляции рубля, дорогие расходники, дорогие ножи, а их требуется все больше и больше. Возни с вырубкой много, иногда попадаются ножи которые плохо рубят. Ремонт дорогой и муторный. Сама машинка тяжелая, 5 кг, и большая, для нее нужно специальное место для хранения. В общем ужас! Обычный здравомыслящий человек такое никогда и ни за что не купит. Тем более что во всем известной социальной сети вырубку продают наборами всякую разную практически за бесценок. Но как скраперу и человеку увлеченному мне эта машинка очень нужна. Она расширяет границы моего творчества. Я просто получаю удовольствие от самого процесса вырубки. А за удовольствие как известно нужно платить:))
Если вы такой же увлеченный скрапом человек как я, то смело покупайте эту машинку!
Цветы и листики вырублены с помощью машинки БигШот, ножей «Пуансеттия» Spellbinders и ножей из набора «Весна в душе» MimiCut.
