Три простых варианта блоков питания

Рассмотрим три простых варианта источников питания. Собрать их под силу даже начинающим радиолюбителям. Блоки питания можно приспособить для питания различных радиосхем, устройств разной мощности и разной полярности. В зависимости какое устройство, схему вам нужно запитать выбираем варианты БП и IC в них.

I вариант

Блок питания на микросхеме-стабилизаторе (IC) серии Кр142ЕНхх или зарубежный аналог 78ХХ

Напряжение и ток на выходе этого источника питания соответствует характеристикам, установленной в нём IC (см. табл.). На микросхеме рассеивается мощность: P=Iн (Udc max — Uн). Диоды типа Д202, КД226 и т.д., С1-С4 на напряжение в 1,5 раза больше чем на них будет, стабилитрон VS1 выбираем в зависимости на какое напряжение будет диапазон регулировки на выходе БП, но не забываем о Umax входном для IC.

Например, напряжение на выходе меняется от 5 до 12в, ток 3А.

12В (3А)

Диоды, расчитанные на ток не менее — 3А ( на радиаторе)

С1 — 2200,0 х 25В

IC — К142ЕН5А (на радиаторе)

VS — Д814А

С4 10,0 х 16В

Таблица характеристик микросхем-стабилизаторов.

Тип микросхемы	Напряжение входное мin-мах, В	Напряжение стабилизации, В	Мах. ток, А	Расс. Мощн., Вт	Потребл. Ток мА
142ЕН3	9,5-60	3-30	1,0	6,0
142ЕН4	9,5-60	3-30	1,0	6,0
(К,КР)142ЕН5А (К,КР)142ЕН5Б (К,КР)142ЕН5В (К,КР)142ЕН5Г	7.5-15 8.5-15 7.5-15 8.5-15	5±0,1 6±0,12 5±0,18 6±0,21	3,0 3,0 2,0 2,0	5	10
(К,КР)142ЕН8А (К,КР)142ЕН8Б (К,КР)142ЕН8В	11,5-35 14,5-35 17,5-35	9±0,15 12±0,27 15±0,36	1,5	6	10
(К,КР)142ЕН8Г (К,КР)142ЕН8Д (К,КР)142ЕН8Е	11,5-35 14,5-35 17,5-35	9±0,36 12±0,48 15±0,6	1,5	6	10
(К)142ЕН9А (К)142ЕН9Б (К)142ЕН9В (К)142ЕН9Г (К)142ЕН9Д (К)142ЕН9Е	23-45 27-45 30-45 23-45 27-45 30-45	19,6-20,4 23,52-24,48 26,48-27,54 19,4-20,6 23,28-24,72 26,19-27,81	1,5
142ЕН10	9-40	3-30	1,0	5
(К)142ЕН11	5-45	1.2…37	1,5	8	7
(К)142ЕН12 КР142ЕН12А	1.2…37 1,2…37	1,5 1,0	1	5
КР142ЕН18А КР142ЕН18Б	-1,2…26,5 -1,2…26,5	1,0 1,5	1	5

II вариант

В нижеприведённой схеме источника питания на выходе стоит мощный транзистор типа КТ818, КТ825 и т.д. Ток на выходе данного источника питания соответствует характеристикам установленного в нём транзистора VT1. Диоды соответственно тоже необходимо устанавливать мощнее, чем в предыдущем варианте (типа Д242-248, КД213, КД2997 и т.д.).

III вариант

Отличается от предыдущего варианта только тем, что инвертированы полярности диодов, электролитических конденсаторов, IC-79хх, так же применён транзистор обратной полярности.

На всех вариантах схем диоды, транзисторы и IC необходимо установить на теплоотводы с тепловым со­противлением не выше 3 °С/Вт.

В транзисторах рассеивается мощность: P=Iн (Udc max — Uн)

Источник

Обвеска КРЕН8А для тока до 7.5А

Зачастую радиолюбители сталкиваются с проблемой получить стабилизированный блок питания с большим током. Но простейшие кренки не выдерживают такие токи. Я предлагаю схему, которая может пропускать через себя ток до 7.5 Ампер при напряжении 12В ± 0.1В. Устройство состоит из силового трансформатора, диодного моста (не менее 10 Ампер), двух конденсаторов для подавления пульсаций, транзистора КТ818Г, микросхемы стабилизации КРЕН8А, резистора 43 Ома.

Работа устройства:
При работе устройства без нагрузки, ток протекает через диодный мост, конденсаторы, и микросхему стабилизации. На выходе мы получим 12В. При нагрузке схемы, например усилителем низкой частоты открывается транзистор кт818г, и вся нагрузка протекает по нему, минуя микросхему стабилизации. Таким образом микросхема стабилизации выполняет только функцию стабилизации.

Микросхему стабилизации и транзистор обязательно нужно закрепить на радиаторы, причем на два разных, либо на один, но тогда их придется изолировать.

В схеме используются радиодетали:
Прежде всего понадобится силовой трансформатор
Диодный мост (от 8А — 10А) ( не менее — более можно)
Электролитические конденсаторы: 100 мкФ* 35В, 1000 мкФ * 16В.
Резистор 43 Ома (0,5Вт) не менее – больше можно
Транзистор КТ818Г
Микросхема стабилизации КРЕН8А
Стоимость около 100 руб. (без трансформатора)

В схеме детали можно заменить аналогами.
Еще радиаторы могут немного греться – это приемлемо.

Источник

Блок питания кр142ен8б своими руками

Автор: Сергей
Опубликовано 28.09.2009

Привет, кого не видел.

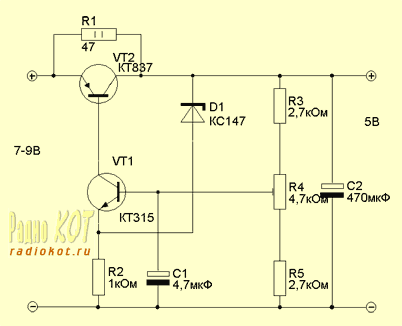

В этой части, как и обещалось, мы поговорим о еще одном типе стабилизаторов – компенсационном . Как видно из названия (название видно, нет?), принцип действия их основан на компенсации чего то чем то. Чего и чем сейчас узнаем. Для начала, рассмотрим схему простейшего компенсационного стабилизатора. Его схема более сложная, чем обычного параметрического, но совсем чуть-чуть.

Схема состоит из следующих узлов:

1. Источник опорного напряжения (ИОН) на R 2, D 1, который сам по себе является параметрическим стабилизатором.
2. Делителя напряжения R3-R5 .
3. Усилителя постоянного тока (УПТ) на транзисторе VT 1
4. Регулирующего элемента на транзисторе VT 2.

Работает весь этот зоопарк следующим образом. ИОН выдает опорное напряжение, равное напряжению на выходе стабилизатора на эмиттер VT 1. Напряжение с делителя поступает на базу VT 1. В результате, этому бедолаге приходится решать, что же делать с напряжением на коллекторе – то ли оставить все как есть, то ли увеличить, то ли уменьшить. И чтобы сильно не морочиться, он поступает так – если напряжение на базе меньше опорного (которое на эмиттере), он увеличивает напряжение на коллекторе, открывая сильнее, таким образом, транзистор VT 2 и увеличивая напряжение на выходе, если же напруга на базе больше опорного, то происходит обратный процесс. В результате всей этой возни, напряжение на выходе остается неизменным, то есть стабилизированным, что и требуется. Причем, по сравнению с параметрическими стабилизаторами, коэффициент стабилизации у компенсационных значительно выше. Так же выше и КПД. Резистор R 4 нужен для подстройки в небольших пределах выходного напряжения стабилизатора.

Ну а теперь перейдём к сладкому – к стабилизаторам на микросхемах. Я их называю стабилизаторами для ленивых, поскольку на пайку такого стабилизатора уходит минуты две, если не меньше. Чтобы сильно не тянуть резину, сразу переходим к схеме, хотя схема то…

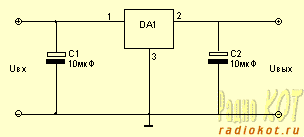

Итак, перед вами схема, которая до отвращения проста. В ней всего три элемента, причем обязательным является только один – микросхема DA 1. Кстати, сказать, интегральные стабилизаторы по своей сущности являются компенсационными. Нуте-с, что же нам требуется? Только одно – знать напряжение, которое мы хотим получить от стабилизатора. Дальше мы идём в табличку и выбираем себе микросхемку по душе.

Микросхема

Напряжение стабилизации, В

Макс. ток, А

Расс. Мощн., Вт

Потребл. Ток мА

(К)142ЕН5А
(К)142ЕН5Б
(К)142ЕН5В
(К)142ЕН5Г

Источник

Крен8б Характеристики Схема Подключения

Надеюсь на понимание. Сплошной линией обозначена типовая зависимость Выходные характеристики микросхем.

Конечно, указанными выше значениями напряжений возможности схемы см. Во-вторых, очень жесткие требования к регулирующему транзистору, который должен выдерживать максимальный ток стабилизатора при большом напряжении.

В большинстве случаев применения нагрузкой служит резистивный делитель напряжения R1 R2 на рис. При подстройке резистора R7, его оставляют в таком положении, когда при плавном вращении ручки потенциометра R3 напряжение на нагрузке перестает расти.
Схема включения стабилизаторов напряжения

Шунт можно изготовить путем намотки 10 витков медного провода диаметром 0,8мм на оправку диаметром 8мм. Нефедов А.

Она поддерживает выходное напряжение на заданном уровне, как и в типовом включении: при повышении входного напряжения снижается входной ток, а следовательно, и напряжение управляющего сигнала на эмиттерном переходе транзистора VT1, и наоборот.

Надеюсь на понимание. Заметный недостаток у описанных стабилизаторов один — довольно большое минимально необходимое напряжение между входом и выходом —

Линейный стабилизатор крен8б — один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх. В микросхеме предусмотрена защита от короткого замыкания и перегрузки по току, а также от перегрева кристалла.

Нефедов А. Печатная плата устройства изображена на следующем рисунке.

20 рублей и ваши светодиоды больше не будут гореть. Стабилизатор 12V для светодиодов своими руками.

Стабилизаторы КРЕН 142, схема КРЕН, микросхемы КРЕН, стабилизатор напряжения КРЕН, КР142ЕН

Чтобы подогнать показания измерительной головки , последовательно ей подключают подстроечный резистор можно многооборотный , и с помощью него подгоняют показания относительно эталонного амперметра, включенного последовательно с нагрузкой. Это значительно повысило надежность таких устройств выход из строя одного СН приводит к отказу только того блока, который к нему подключен , во многом сняло проблему борьбы с наводками на длинные провода питания и импульсными помехами, порожденными переходными процессами в этих цепях. Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Такого тока в большинстве случаев достаточно для вывода из строя не только регулирующего транзистора, но и нагрузки.

Крен 12 вольт Стабилизатор напряжения крен 12 вольт, расположенный в блоке питания, является немаловажным узлом радиоэлектронной техники.

Стабилизатор тока можно получить, включив микросхему, как показано на рис. Это может быть бытовая и измерительная техника, радиоэлектронная аппаратура и прочие конструкции.

Технические характеристики К основным характеристикам стабилизатора крен 12 вольт относятся: отсутствие необходимости в дополнительных внешних компонентах; наличие внутренней системы термозащиты; присутствие защитной схемы выходного транзистора; внутренние ограничители тока коротких замыканий; лёгкость и малые габариты.

Применение Стабилизаторы на 12В широко используются в схемах электронных устройств как составляющие источников их электропитания. Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

При этом напряжение на выводе 8 микросхемы DA1 близко к 0.

СН, защищенный от повреждения разрядным током конденсаторов.
Посылка из Китая L7812cv

Техническая документация к электронным компонентам на русском языке.

При подстройке резистора R7, его оставляют в таком положении, когда при плавном вращении ручки потенциометра R3 напряжение на нагрузке перестает расти.

Требуемое значение устанавливают переменным резистором R2. Если этот резистор проволочный, его необходимо шунтировать керамическим конденсатором С2 емкостью 0,1.

При эксплуатации устройства с током в нагрузке менее 0.

Недостаток устройства — невозможность плавной регулировки выходного напряжения его можно изменять только подбором стабилитрона VD1. Предлагаемая статья знакомит с особенностями использования приборов этой серии. Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями. СН, защищенный от повреждения разрядным током конденсаторов.

Зарубежные интегральные микросхемы для промышленной электронной аппаратуры. В качестве амперметра применена головка на мкА например, можно поставить М , которая подключена к шунту RS1.

Необходимый ток ограничения можно выставить сопротивлением R7. Это сделано для того, чтобы была возможность при необходимости подзарядить 12 вольтовый аккумулятор. Эта задача решается включением параллельно эмиттерному переходу транзистора VT1 двух соединенных последовательно диодов VD1, VD2, которые открываются, если ток нагрузки превышает 7 А.

Требуемое выходное напряжение устанавливают подстроечным резистором R2. Коэффициент усиления усилителя определяется сопротивлением резисторов делителя R3R4 и при указанных на схеме номиналах равен

Выбор линейного стабилизатора кренб поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов. Повышение точности поддержания выходного напряжения достигнуто введением цепи отрицательной обратной связи, состоящей из измерительного моста R1—R3VD1, ОУ DA2 и полевого транзистора VT1. Необходимый ток ограничения можно выставить сопротивлением R7. Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями.
Проверенный стабилизатор 12 вольт за 10 рублей для LED/светодиодов и ДХО

Стабилизаторы КРЕН (с фиксированным напряжением)

Конечно же, имея в наличии трансформатор со средним выводом вторичной обмотки, можно заметно упростить схему, отказавшись от элементов VD2, С2, С3, но такой вариант на практике не всегда возможен. В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается.

Зарубежные интегральные микросхемы для промышленной электронной аппаратуры.

В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. Если этот резистор проволочный, его необходимо шунтировать керамическим конденсатором С2 емкостью 0,1. Предложенным способом можно получить также отрицательные выходные напряжения.

Вы можете скачать файл с нашего сервера, благодарность сайту приветствуется, особенно материальная. Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя.

При этом радиатор закрепляется винтами: к металлической теплоотводящей шине на печатной плате — в случае использования дополнительного теплоотвода, к печатной плате — при отсутствии дополнительного теплоотвода. Необходимо позаботиться об ограничении тока через этот транзистор, так как при замыкании в нагрузке он может достичь 20 А и даже более. Такое схемотехническое решение заимствовано из [1]. Микросхемы для линейных источников питания и их применение.

При этом радиатор закрепляется винтами: к металлической теплоотводящей шине на печатной плате — в случае использования дополнительного теплоотвода, к печатной плате — при отсутствии дополнительного теплоотвода. Назначение выводов: 2 — выход; 8 — общий; 17 — вход. Для получения напряжения 1. Шунт можно изготовить путем намотки 10 витков медного провода диаметром 0,8мм на оправку диаметром 8мм. Мощный СН можно выполнить по схеме на рис.

Предел тока нагрузки не превышает 1 А. Параметры транзистора смотри ниже.

Представленный вариант обеспечивает выходное напряжение в пределах В аппаратуре появились другие напряжения, которые отличаются от предлагаемых напряжений выпускаемых ИМС стабилизаторов. Также они имеют систему, защищающую от перегрузок по току на выходе. Микросхемы стабилизаторов можно закрепить к металлическому корпусу блока питания через слюду.
Регулируемый стабилизатор напряжения на кр142ен12а ( LM317 )
