Как сделать своими руками блютуз колонку
Всех приветствую на сайте самодельщиков. Для отдыха и работы никогда не помешает хорошая музыка. В этой статье для реализации вышесказанного рассмотрим изготовление самых простых блютуз колонок.
В наше время почти у каждого есть мобильный телефон, планшет или персональный компьютер, ноутбук. Получить громкое звуковое сопровождение от этих гаджетов можно с помощью функции Bluetooth. С сотовыми телефонами или планшетами никаких проблем нет- модуль блютуз в них встроен, а с персональным компьютером или ноутбуком можно связаться через адаптер Bluetooth. Такие маленькие блютуз колонки можно брать с собой на природу, в гараж и так далее. Отсутствие соединительных проводов и автономность питания дает массу вариантов использования такого гаджета.
Основой для беспроводных блютуз колонок будет являться готовая плата блютузприемника XH-A158 которая есть в продаже на сайте интернет магазина Алиэкспресс. В ее составе есть блютуз приемник и стереоусилитель низкой частоты с выходной мощностью 2х3Вт. На плате установлен переменный резистор для регулирования громкости. Питается эта плата напряжением 5 Вольт то есть к ней можно подключить аккумулятор от сотового телефона или аккумулятор популярного формата 18650. Остается только добавить плату контроллера заряда TP4056, пару громкоговорителей и можно собирать электрическую схему.
Эта плата блютуз приемник XH-A158 работает по новому формату Bluetooth 5. Она полностью совместима со старыми форматами Bluetooth. Основными отличиями протокола Bluetooth 5 от Bluetooth 4.2 являются: увеличенная скорость передачи 2 Мбит/с против 1 Мбит/с у Bluetooth 4.2, большее расстояние передачи сигналов до 240 метров ( в прямой видимости) против 60 метров у Bluetooth 4.2.
Что же необходимо для создания беспроводных блютуз колонок.
Перечень инструментов и материалов:
— плата Bluetooth приемник XH-A158 -1 шт ;
— плата контроллера заряда TP4056-1 шт;
— аккумулятор от ненужного сотового телефона или аккумулятор формата 18650-1шт;
— зарядное устройство от сотового телефона или источник питания на 5 Вольт;
-соединительные провода;
— тумблер или выключатель основного питания -1шт ;
— проводные компътерные колонки или 2 громкоговорителя;
— бокс для аккумуляторов 18650;
— термоклей ;
— паяльник;
— тестер.
Синий светодиод на блютуз плате моргает 2 два раза в секунду – это блютуз модуль ни к чему не подключён. Если горит постоянно — подключение к устройству установлено. При работе звукового файла светодиод мигает 1 раз в секунду.
Громкость плавно регулируется регулятором. Схема работает хорошо. Теперь можно установить всю электронную начинку в корпус.
Шаг второй. Установка электронных плат в корпус колонки.
Электронный модуль блютуза можно установить в самодельный корпус -его габариты в основном зависят от габаритов динамиков. У меня были старые проводные колонки для персонального компьютера. Из основной колонки аккуратно вынул родную электронику, остался готовый корпус с штатными отверстиями для органов управления. Примерил- плата блютуз идеально подошла, закрепилась в центральном отверстии через регулятор громкости. Тумблер питания подошел в отверстие от бывшего регулятора громкости, в отверстие от бывшего выключателя с помощью термоклея установил плату TP4056 — контроллер заряда и защиты литий-ионного аккумулятора 18650. На ней красный светодиод указывает на режим заряда батареи, синий -окончание зарядки. На основной плате есть разъемы для подключения. В комплекте были провода с штекерами- остается удлинить их расключиться по схеме.
Теперь эти колонки можно расположить в любом месте помещения а также пользоваться ими вне дома. Аккумулятора 18650 емкостью 3000мАч хватает на 6-8 часов прослушивания радиопередач или музыки. Эта самоделка была собрана за 1 час.
Видеоинструкция по процессу сборки и тестирования модуля блютуз есть в видео:
Источник
Портативные Bluetooth колонки за 20 баксов и 30 минут. Делаем сами
Идея обладать портативной Bluetooth акустикой давно не давала мне покоя. Однако соотношение цена / качество все никак не приходило к разумному, и по-прежнему оставляет желать лучшего. На рынке есть отличные модели, которые заслуживают быть купленными, как например – портативная колонка JBL Voyager. Правда цена тут слишком высока — порядка 220 долларов США. Но и переплачивать только за именитый бренд не особо хочется.
Ведь по сути, вся портативная акустика – это обычная мультимедиа акустика + Bluetooth модуль + литий-ионный аккумулятор. И если соединить эти компоненты самостоятельно, то можно получить совсем неплохой по качеству бюджетный вариант.
Весна идет полным ходом. И потребность в портативной акустике сейчас весьма актуальна. Ведь ее можно взять с собой и в компанию на улицу, и в поездке за город на пикник, и везде, где нужна мобильность, но нет розетки. Другими словами, наконец, необходимо обзавестись подобным гаджетом! Но желание сэкономить также совсем не пропало. Даже наоборот. А это значит, что пора засучить рукава и сделать все самим. Итак, обозначим цель — быстро, без особых усилий, из доступных частей, собрать недорогую, качественную портативную акустику, которая не уступает готовым гаджетам и существенно ниже по цене. Приступаем.
- Выбрать мультимедиа акустику.
- Выбрать Bluetooth модуль.
- Выбрать литий-ионный аккумулятор (портативное зарядное устройство).
- Все это соединить
синей изолентой. - Профит. Наслаждаться портативной музыкой с друзьями.
1. Одними из важнейших характеристик портативных колонок, на мой взгляд, являются размер и вес. Исходя из этих обязательных критериев, поищем наиболее популярную и недорогую модель мультимедиа акустики. Ok, google) После анализа характеристик, выбор пал на колонки Sven 315. За цену около 8 долларов США, мы получаем очень компактные с качественным звуком мультимедиа колонки. Огромное количество позитивных отзывов это подтверждают. (http://market.yandex.by/product/6226111/reviews?hid=91107&track=tabs)
Технические характеристики:
- Тип 2.0
- Усилитель встроенный
- Выходная мощность 5 Вт (2 x 2,5 Вт)
- Нижняя граница част. диапазона 100 Гц
- Верхняя граница част. диапазона 20 000 Гц
- Высота 70 мм / Ширина 70 мм / Глубина 65 мм
- Питание от USB
2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (http://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)
Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.
3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (http://catalog.onliner.by/portablecharger/
fp[pcd_outputvoltag][0]=5v)
Тут чем больше емкость аккумулятора, тем дольше играет музыка.
Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.
Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с http://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).
Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.
Крепим внутри все термопластичным клеем, чтобы ничего не болталось.
После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.
У нас получились отличные бюджетные портативные колонки, с которыми можно смело отправляться на пикник с друзьями.
Источник
Компактная настольная bluetooth колонка с динамической подсветкой своими руками
Привет всем! В сегодняшней статье подробно рассмотрим, как сделать очень интересную самоделку. А именно компактную Bluetooth колонку с динамической подсветкой, светиться, которая будет в такт музыке. Данная самоделка не является портативной, так как питаться она будет от блока питания, а не от аккумулятора. Сама колонка отлично может подойти как компактная акустическая система для вашего компьютера. Подсветка будет работать от Arduino, а это означает то, что вы сможете сделать подсветку такой, какой сами этого захотите. Так что данная самоделка может запросто стать элементом декора помещения, в котором она будет установлена. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.
Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.
Для сборки компактной Bluetooth колонки с динамической подсветкой понадобится:
— Усилитель звука
— Разъём питания
— Понижающий преобразователь с 12 В на 5 В
— Провода
— Arduino формата Nano
— Звуковой датчик для платы Arduino
— Гнущаяся светодиодная матрица (с адресными светодиодами)
— Динамик (40 мм)
— Блок питания
Начинаем работу с паяльником. Провода, припаянные к понижающему модулю, припаиваем к усилителю звука (в контакты питания), соблюдая при этом полярность. К контактам с другой стороны этого «проходного» понижающего преобразователя припеваем провода от разъёма питания. На данном этапе электронная часть должна выглядеть примерно, так как на фото ниже.
Для следующего шага понадобится гнущееся светодиодная матрица из адресных светодиодов, вы же можете приобрести просто-напросто светодиодную ленту с такими светодиодами (что будет немного дешевле), но с прошивкой нужно будет повозиться чуть-чуть более чем с готовой матрицей.
Эту матрицу необходимо закрепить на цилиндрическом корпусе, что распечатали в начале. Стоит отметить то что в проекте два цилиндра, один по уже, второй по шире. Матрицу необходимо закреплять на том цилиндре, что по уже. Просто просовываем провода от матрицы через отверстие в корпусе и оборачиваем цилиндр матрицей, закрепляем её с помощью клея либо как сделал это автор, с помощью черных канцелярских резинок.

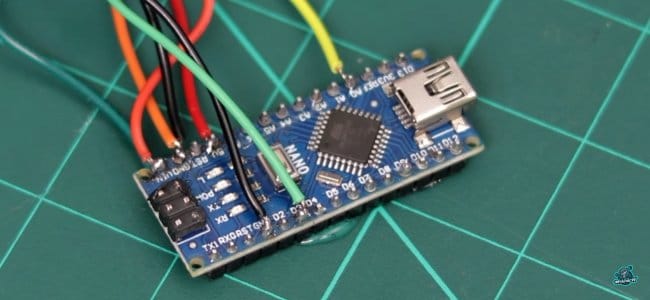

После чего необходимо скрестить установленную на корпусе светодиодную матрицу с электронной начинкой. От светодиодной матрицы идут три провода: красный, черный и зелёный. Красный провод необходимо припаять к контакту «VIN» на ардуино, черный к «GND», а зелёный провод к контакту «D3» на той же Arduino соответственно.
Залив прошивку на плату продолжаем сборку. А именно потихоньку начинаем установку компонентов в корпус. В верхней части там, где у нас будет установлен динамик, приклеиваем звуковой датчик при помощи суперклея.
Далее берём подходящий динамик и припаиваем к нему пару проводов, после чего приклеиваем при помощи термоклея к корпусу, так как это показано на фото ниже. Затем другие концы проводов припаянных к динамику, припаиваем к усилителю звука в соответствующие контакты.
После чего устанавливаем оставшиеся компоненты в корпус самоделки. А именно Arduino в цилиндр, усилитель с преобразователем в нижнюю часть (см. фото). Приклеиваем к крышке разъём питания и приклеиваем саму крышку на свое место. 3D модель корпуса сама по себе довольно продуманна и все получиться у вас, должно без особых проблем.
Последним шагом устанавливаем второй цилиндр поверх светодиодной матрицы. Здесь следует уточнить то, что пластик для этого элемента корпуса должен быть белым и сама печать тонкой. Это нужно для того чтобы светодиоды просвечивали и исходящий от них сет рассеивался, для придания красивого эффекта свечения.
Все готово! Остаётся лишь протестировать самоделку. Подаем питание, подключаем телефон и тестируем. Важно лишний раз упомянуть то, что самоделка построена на Arduino, а это означает то, что функционал, режимы работы и прочее вы можете допиливать самостоятельно. Тем самым вы научитесь минимально программировать и видеть результат на практике. Например, этой самоделки можно добавить режим ночника или «камина» нарисовав пиксельную анимацию огня и добавив характерный треск дров. Также можно сделать будильник и т.п., все ограничивается лишь вашей фантазией и способностями.
Вот видео автора самоделки:
