2.подставка КТМ пр-во китай

Первый пункт назначения был магазин-шоурум Сорокин инструмент. В нем нашел две подставки. Подставка(та что слева) порадовала качеством изготовления, но показалась высоковатой(320мм в нижнем положении) для Дюбеля(кросс наверное выше). Другая подставка(та что справа) по высоте подходит(290мм в нижнем положении), но качество изготовления на мой взгляд неважное. Цены соответственно

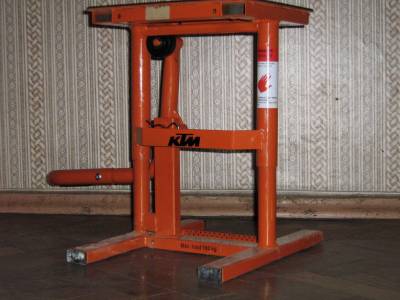

2500руб. соотв-но. Следующим местом был Байкленд на войковской. Там нашел подставку КТМ(на фото) по типу второй «сорокинской». Качество изготовления значительно выше. Цена

2150руб. Также в байкленде была подставка по типу первой «сорокинской» но на трёх ногах. Качество не порадовало, как и цена

4100руб. В результате выбрал КТМ-скую подставу за хорошее соотношение цена-качество.

Источник

sixbisix

Good moto practice

James R. Davis Side-stands (What could possibly be said about these?)
Источник: http://msgroup.org/
Перевод: sixbisix
Рисунок: Olga713

По моему мнению, мотоциклисты, также как пилоты самолетов, должны проводить осмотр мотоцикла перед каждой поездкой. Во время осмотра вы сможете обнаружить: низкое давление в шинах, повреждение покрышек, капающее масло, не закрепленный багаж или что-то подобное (Вы также можете взять за привычку проверять уровень масла).

В зависимости от того как часто вы ездите, я предлагаю проверять всё (буквально всё), что должно регулярно проверяться для того, чтобы ослабленное крепление ветрового стекла, болтающиеся высоковольтные провода, незакрепленная антенна, не закрученные зеркала и т.д. были выявлены до того, как возникнут серьезные проблемы.

Но особого внимания при регулярном осмотре требует одна деталь мотоцикла – это боковая подставка.

В начала поясню, какие неисправности могут быть у боковой подставки:

1. Чаще всего ослабляется или ломается фиксирующая пружина. Это может закончится либо тем, что подставка будет тереться о дорогу во время езды, или она не зафиксируется в откинутом положении, когда вы будете ставить на нее мотоцикл.

2. Современные мотоциклы оборудованы датчиком, благодаря которому мотор глушится, если вы включаете передачу при откинутой боковой подставке. Этот датчик может сломаться. Если вы полагаетесь на его работу и не проверяете положение боковой подставки прежде, чем тронуться, то в первом же левом повороте вы потеряете контроль над мотоциклом и полетите на право.

3. Боковые подставки старых мотоциклов оборудованы резиновым «пальцем», который со временем изнашиваются. Этот небольшой «пальчик» предназначен для того, чтобы цепляться за асфальт пока металлическая часть подножки не коснётся асфальта и ПОПЫТАТЬСЯ удержать подставку в откинутом положении до того как она зафиксируется в этом положении. На этом наконечнике есть индикатор износа и когда наконечник износится до этого маркера его необходимо заменить, т.к. он не будет касаться земли раньше, чем металлическая часть подножки.

4. Если при парковке мотоцикла на склоне мотоцикл недостаточно наклонен в сторону подставки, то её нужно отрегулировать если это предусмотрено конструкцией. Если регулировка невозможна , то любой сварщик сделает это легко за пару минут.

Подразумевая, что ваша боковая подставка полностью исправна, вы никогда не должны делать следующее:

1. Никогда не снимайте мотоцикл с центральной подставки, если боковая подставка откинута. Если так делать, то существует опасность повреждения рамы или крепления двигателя (от удара). Также это легко может привести к падению мотоцикла вправо. Факторами, увеличивающими риск такого финала, являются: низкая подвеска, тяжелый багаж, наклон дороги вправо или смещение центра тяжести немного в сторону.

2. Никогда не откидывайте просто боковую подставку при остановке и не опускайте на нее мотоцикл до тех пор, пока зрительно не проконтролируете, что боковая подставка полностью откинута и зафиксирована в этом положении.

3. Никогда не занижайте подвеску, не перегружайте мотоцикл и не останавливайтесь на уклоне вправо таким образом, чтобы для откидывания боковой подставки требовалось бы наклонить мотоцикл вправо. Если вы вынуждены так поступать, то мотоцикл не будет достаточно наклонён для упора на боковую подставкуи, следовательно, не будет уверенности, что мотоцикл будет находиться в вертикальном положении, когда вы вернетесь.

4. Никогда не разрешайте пассажиру садиться или вставать с мотоцикла, пока боковая подставка откинута (или вы не сидите на мотоцикле, или вы опираетесь о землю ни обеими ногами, или вы не на нейтральной передаче). Сжатие / сжимание подвески может привести к тому, что боковая подставка толкнет мотоцикл в правую сторону.

5. Никогда не найдетесь на боковую подставку, пока не убедитесь, что вы паркуетесь на твердой поверхности. Очевидно, что песок и трава не является «твердыми», как и асфальт когда температура превысит 30 град С. Обычно требуется только поместить пластину под боковую подставку, что сохранит асфальт от дырки под подножкой и предотвратит опрокидывание мотоцикла налево.

6. Никогда не оставляйте мотоцикл без присмотра на нейтральной передаче и боковой подставке если вы паркуетесь на уклоне. Установка мотоцикла на передачу (особенно заднюю) блокирует заднее колесо и ваш мотоцикл будет стоять, когда вы вернетесь. Установка на передачу это простейшая вещь для мотоцикла, заменяющая стояночный тормоз.

Источник

Как своими руками изготовить подставку под мотоцикл

Дата публикации: 16 сентября 2020. Категория: Мототехника.

Как и любое другое транспортное средство, мотоцикл требует периодического технического обслуживания. Однако, если машину можно загнать на яму и без проблем осуществлять ремонт, то с двухколесным «конем» такой трюк не пройдет. В этом случае требуется специальная подставка под мотоцикл, которая представляет собой жесткую сварную рамную конструкцию, способную приподнимать «байк» и фиксировать его на нужной высоте.

Подобные «тумбы» можно без проблем приобрести в любом специализированном магазине, однако стоить они будут не менее 5 000 рублей. Некоторые мотоциклисты предпочитают использовать для этих целей импровизированные подставки, роль которых чаще всего выполняют пеньки. Однако это не совсем удобно. Поэтому намного проще изготовить подставку самостоятельно.

Виды подставок для мотоцикла

На сегодняшний день подкаты зарекомендовали себя как очень удобные устройства для ремонта и сервиса байка. Каждый владелец мотоцикла, который сталкивался с ремонтом своей техники, задумывался о приобретении такого устройства. Подкат позволяет владельцу железного коня установить его очень устойчиво для проведения ремонта. Очень удобен подкат при замене колеса — он позволяет вывесить мотоцикл и тем самым легко снять колесо.

Можно сказать, что самодельный подкат — это подставка под мотоцикл своими руками, только без стола. При наличии колес подъемник легко перемещается в заданное место для проведения ремонта. Малые габариты устройства позволяют использовать его в местах с ограниченным пространством.

задняя — для обслуживания задней части мотоцикла;
передняя — для обслуживания передней части мотоцикла.

Подъемник переднего типа имеет в комплекте адаптер, который позволяет свесить колесо для проведения ремонта. Адаптер подбирается под конкретную модель байка. Такой подкат подходит для ремонта передней вилки. Сделанный своими руками подкат для автомобиля идеально подойдет для хранения машин в зимний период. Он обладает простой конструкцией и не требует особых знаний для работы с ним.

Немного более конструктивно сложен подкат заднего типа. Он представляет устройство L-образной конструкции с ручкой. Оснащается фиксаторами, задача которых, надежно удерживать колесо. Ширина фиксаторов подбирается под конкретное колесо. Такие подкаты в основном используют ремонтные сервисы, так как они позволяют поднимать вес до 300 кг. С помощью такого подката можно вывесить мотоцикл таким образом, чтобы подвеска была максимально разгружена. Благодаря такой возможности довольно просто заменить цепь.

Использование подъёмника для ремонта вилки

Не секрет, что подъёмник переднего типа является полезным инструментом для восстановления вилки. Нужно понимать, что существующие адаптеры обладают разным диаметром, поэтому для конкретного мотоцикла необходимо выбрать подходящее решение. Передний подкат может использоваться для хранения машины в зимнюю пору. Конструкция характеризуется особой простотой в использовании и не нуждается в дополнительном обслуживании. Что касается эксплуатации, то она совсем несложная. Достаточно соблюдать некоторые правила и пошаговое руководство.

Подкаты для заднего колеса, например, L-образного типа, выполнены в виде регулируемого изделия, которое оснащено комфортной ручкой. Он может перемещаться по поверхности за счёт подвижных колес. Наличие фиксаторов способствует удерживанию колеса со всех сторон.

При выборе подходящего варианта обратите внимание на ширину зажима. Его определяет ширина колеса. Подобный подкат станет незаменимым решением для мастерских и ремонтных сервисов, где необходимо выдерживать нагрузки до 300 кг, распределяя вес по всей конструкции. Используя такое приспособление, вы сможете быстро смазать цепь или заменить её новой. Также вам удастся вывесить байк таким образом, чтобы подвеска получила максимальную разгрузку.

Выбор заводского подъемника

Первое, на что стоит обратить внимание при выборе подставки в магазине — это производитель устройства. Производитель должен сертифицировать свой товар, предоставить все гарантии качества на устройство. Заводские подъемники проходят ряд тестов на безопасность и эксплуатацию. Фирменная продукция должна соответствовать ГОСТам. Хорошие дорогие подъемники изготавливаются из качественных материалов с применением современных технологий. Поэтому очень важно правильно выбрать модель.

Индустрия производства мотоциклетных подъемников развивается вместе с техническим прогрессом. Появляются новые технологии производства, разрабатываются новые материалы для изготовления. Конкуренция среди производителей приводит к появлению более функциональных и более удобных в работе устройств.

Фирменные подкатки все чаще используются профессиональными гонщиками во всем мире. Наличие большого числа дополнительных аксессуаров позволяет значительно расширить возможности данных устройств и упростить работу с ними. Современный подъемник может эксплуатироваться одним человеком и позволяет поднять тяжелую заднюю часть, надежно ее зафиксировав.

Центральная подножка

В комплект всех мотоциклов и даже мопедов входит боковая откидывающаяся подставка. А вот центральными подножками для стоянки мотоцикла оборудованы далеко не все модели байков. Обычно эту опцию приходится приобретать и устанавливать самостоятельно.

Различают две разновидности таких изделий:

Парковочные подножки на мотоцикле, которые позволяют во время стоянки байка обоим колесам касаться земли.
Опорные устройства, устроенные таким образом, что во время парковки транспортного средства остается просвет между шиной заднего колеса и землей.

Изделия второго вида, благодаря своей функциональности, наиболее популярны у большинства мотоциклистов. Они позволяют без труда смазать цепь, отремонтировать пробитое колесо или произвести другие виды технического обслуживания или мелкого ремонта.

Как поставить мотоцикл на центральную подножку, прикладывая при этом минимум физических усилий:

Устанавливаем мотоцикл на боковую подставку.
Левой рукой держимся за руль, правой за любой удобный выступ в районе задней части сиденья.
Пятку правой ноги ставим на «педальку» центральной подножки.
Убедившись, что обе стойки центральной подставки касаются поверхности земли, удерживая байк в вертикальном положении, переносим вес тела на правую ногу, не отрывая при этом левой ноги от земли.
Мотоцикл (даже тяжелый) установлен на центральную стойку.
Убираем боковую подножку.

Видео наглядно подтверждает, что сделать это легко и просто:

Что делать тем, у кого собственный вес не превышает 50÷60 кг, и вышеописанный принцип постановки не срабатывает. Можно установить усиленную подножку на мотоцикл, у которой рычаг «педальки» имеет большие размеры, следовательно, для установки понадобится меньше прикладываемых усилий (то есть, меньший вес тела). А можно и своими руками модернизировать штатное устройство. Сделать это довольно просто:

Срезаем штатный рычаг болгаркой.
Изготавливаем новый более длинный рычаг (размеры зависят от конструктивных особенностей мотоцикла).
Привариваем новый рычаг на место старого.

Важно! Когда возвратная пружина фиксирует устройство в транспортировочном положении, новый рычаг не должен соприкасаться с деталями байка.

Разновидности устройств

Самым популярным видом считается платформенный подъемник. Он довольно мобильный и универсальный — позволяет обслуживать разные виды мотоциклов. Гидравлические применяются преимущественно для обслуживания тяжелых туристических мотоциклов и массивных чопперов. Такой подъемник устанавливается под раму мотоцикла и при помощи гидравлики поднимает его. Таким образом мотоцикл получается в подвешенном состоянии, что позволяет провести комплексное обслуживание и ремонт техники. Подкаты такого типа имеют множество регулировок и настроек, что позволяет их использовать для ремонта мотоциклов любого типа.

Заводской или самодельный

В ремонте и обслуживании байка желательно использовать оба вида подкатов — переднего и заднего типов. Заводские решения будут отвечать всем требованиям безопасности, будут более функциональны и будут иметь дополнительные аксессуары, но стоить это все будет довольно дорого. С другой стороны, самодельные варианты выдут в несколько раз дешевле, но и безопасность и функционал таких изделий будет гораздо ниже.

Преимущества заводских устройств:

заводские подкаты используют профессионалы;
они обладают идеальными пропорциями и геометрией;
могут эксплуатироваться одним человеком;
можно устанавливать под маятник и слайдер;
имеют множество регулировок и настроек.

Регулируемые подножки

Регулируемые подножки разработаны специально для установки на спортивные мотоциклы от таких , «Yamaha», «Kawasaki», «Suzuki» и «Ducati». Конструкция этих изделий позволяет оптимизировать посадку байкера для более комфортной (или агрессивной) езды, как по городу, так и на треке. В держателе подставки под ногу находится несколько отверстий, позволяющих регулировать положение самой подножки: сдвигать вперед, назад, вверх, вниз; изменять угол наклона. Также в комплект входят рычаг КПП и педаль тормоза, которые можно регулировать под размер ноги байкера. Оригинальный комплект таких изделий для «Yamaha YZF-R1» от «Rizoma», «Vortex» или «MGP» на сегодняшний день стоит 23700÷25000 рублей, копию же от «Kemimoto», «Arashi» или «Yuan Feng» можно приобрести за 5600÷9500 рублей.

Изготовление своими руками

Фирменный заводской подкат — это хороший и удобный инструмент для ремонта мотоцикла. Но цены на такие устройства достаточно высоки. Также достаточно тяжело будет подобрать подставку для конкретной модели мотоцикла. Многие фирмы предлагают универсальные стоики. Но, как показывает практика, не всегда универсальный подкат имеет функции для конкретного мотоцикла.

В этом случае можно сделать мотоподкат своими руками по найденным в интернете чертежам. Самодельный подъемник можно идеально подогнать под размер своего байка. Изготовить его довольно просто, но для этого требуется много времени и большая аккуратность, так как он должен обладать идеальной геометрией. В противном случае работать с ним будет довольно проблематично.

Существуют два способа для подъема мотоцикла за заднее колесо. В первом случае подъем осуществляется при помощи втулки, установленной в ось колеса. В таком положении удобно проводить работы с цепью.

При втором варианте на втулках делается резьба и они крепятся к маятнику. В таком положение удобно менять колеса. При изготовлении центрального каркаса подката понадобится помощь сварщика. Все углы должны быть идеально вымерены и надежно сварены. Ведь от точности замеров и качества сварки зависит безопасность и удобство при работе.

В заключение хочется сказать, что если есть возможность, то лучше приобрести хороший фирменный вариант. Если же вы ограничены в деньгах, то довольно просто изготовить подъемник для мотоцикла своими руками. Чертежи можно с легкостью найти в интернете. Качественный подкат будет незаменимым помощником в ремонте и обслуживании любимого байка.

Боковые подножки для мотоциклиста и пассажира

Такие изделия установлены на всех моделях мотоциклов изначально. Их замену производят при поломке (например, после падения байка) или, когда с помощью доступных и недорогих аксессуаров хотят немного тюнинговать своего «любимца». Простор для выбора просто огромен (как по цене, так и по дизайну). Вы сможете подобрать подножки либо близкие по цвету к вашему мотоциклу, либо яркие, бросающиеся в глаза. Цена на такие изделия вполне демократична и в зависимости от производителя варьируется в пределах от 400 до 1500 рублей за комплект из двух штук.
