Как сделать быстрозажимную гайку. 2 разных способа

Покупные быстрозажимные или барашковые гайки обычно имеют только 2 флажка для зацепа, во многих же случаях лучше, чтобы они были оборудованы круглой ручкой. В последнем исполнении они встречаются в продаже не так часто. Если нужна именно такая гайка, то ее не обязательно искать по магазинам, а достаточно просто сделать своими руками.

Способ 1. Изготовления из фанеры

Заготовку для изготовления такой гайки можно высверлить из фанеры корончатым сверлом подходящего диаметра.

Затем ее требуется разделить на секторы, к примеру, наклеив сверху расчерченный лист бумаги.

Далее заготовка зажимается на сверлильном станке, и ее края по линиям секторов выбираются фрезой.

Острые кромки заготовки стачиваются.

В завершение остается впрессовать в заготовку мебельную упорную гайку.

Для надежности можно после этого ее вытащить, и промазать клей между гайкой и фанерой.

Для красоты на готовое изделие наносится краска.

Способ 2. Литье эпоксидной смолой

Сначала нужно сделать литьевую форму. В доске или толстой фанере высверливается глухое отверстие сверлом Форстнера 28 мм на глубину 7-8 мм.

Затем оно углубляется сверлом 18 мм еще на 7 мм. В центре форма просверливаете насквозь сверлом равным диаметру болта для закручивания гайки.

Изнутри форма смазывается расплавленным воском или парафином из свечи.

Далее берется болт, на него наматывается фумлента и наворачивается мебельная втулка. Затем он устанавливается в форму, и она заливается эпоксидной смолой.

После высыхания эпоксидки гайка выбивается из формы, и шлифуется.

Выглядит она после этого совсем как покупная.

Смотрите видео

Источник

Быстрозажимной инструмент из анкера своими руками!

Дубликаты не найдены

Так грубо использовать опасную бритву . нет слов.

Лайфхак, купил уже готовый

Ну-да, ну-да. Сварочный-то в каждом доме есть. Да и времени, ебаться с этой хероборой, тоже.

Сейчас инверторы миниатюрные и от 5тр стоят..

А ручку для кулачкового патрона из чего сделать?

Да..да.. Это всем нуно!!

Разделочная доска

Всем привет, сделал ещё пару разделочных досок.

Одну в виде хвоста кита другую кобра.
материал для кита мебельный щит сосна для кобры массив сосны.

Вырезал электролобзиком , хвост кита углубил болгаркой с нождачной насадкой, потом должно долго все шкурил, сначала 80, потом 120, и потом 220.
Покрыл морилкой кита коленом кобру мокко. Как высохло зашкурил ещё раз.

Покрыл маслом . Жена всё красиво отфотографировала.

Как то так, спасибо за внимание, пишите своё мнение.

Беспроводной пульт для презентаций своими руками

Сегодня хотел бы поделиться информацией, как можно собрать беспроводной пульт для презентаций. Про беспроводное управление компьютером рассказывал в предыдущей публикации.

После чего решил сделать прошивку, которая подойдет для реализации пульта для управления презентацией.

Управлять можно не только презентацией, но и медиафайлами и уровнем звука.

Также можно управлять курсором мыши, что придает пульту большую универсальность и область применения.

Управлять с помощью пульта можно:

• Открытие и просмотр документов,

При желании функционал можно урезать или расширить.

Надеюсь моя информация будет полезной.

Спасибо! Всем добра!

DIY стул с подогревом, ни в коем случае не повторять)

Студент ИТМО создал прототип «умного» рюкзака для зарядки гаджетов

Студент ИТМО (Университет информационных технологий, механики и оптики) изобрел «умный» рюкзак из фанеры со встроенным механизмом, который преобразует в электроэнергию колебания, создаваемые при ходьбе. С помощью технологии можно прямо на ходу зарядить телефон, чтобы, например, совершить важный звонок.

Рюкзак с USB-выходом собран из фанеры. Внутри встроен так называемый лифт, подвешенный на пружинах к верхней части рюкзака и способный перемещаться вверх и вниз при возникновении колебаний во время ходьбы, рассказал автор разработки Максим Мягких.

«Механическую энергию этих колебаний мы преобразуем в электричество при помощи шаговых двигателей, которые выполняют в нашем устройстве функцию генераторов», – пояснил Максим.

Для того, чтобы создать эффективный механизм преобразования, Максим и его помощники в лице команды из 7 школьников провели практический эксперимент. Исследователи рассчитали средний период шага для каждого стиля ходьбы. Получилось, что среднестатистический человек делает 2 шага в секунду. Эти данные помогли разработчикам рассчитать жесткость пружин, от которых и зависит период колебаний лифта.

«Мы хотим предложить альтернативу пауэрбанку, потому что есть давняя проблема: его тоже нужно заряжать и необходимо проверять, взят ли он с собой. Наше устройство решает эти проблемы», – рассказал Максим Мягких.

Источник

Откидной болт

1 Главные особенности быстросъемных болтов

Внешне откидные крепежные элементы на стандартные болты похожи очень мало. Изготавливаются они в виде ключа с кольцом (отверстием), венчающим конец стержня с резьбой. Кольцо, характеризуемое малым внутренним и большим внешним сечением, заменяет собой шестигранную головку. Отверстие дает возможность выполнять шплинтовые соединения и закреплять при такелажных работах разные типы карабинов.

Намного реже откидные болты изготавливают с головками в виде вилки или сферы. Крепеж с головкой-вилкой, если смотреть на него с лицевой части, неотличим от болта с отверстием. А вот при взгляде на данный откидной метиз в профиль заметно, что в нем имеется прорезь, направленная вертикально. Крепежные элементы такого вида предназначаются для шарнирного соединения отдельных компонентов, входящих в состав промышленных машин и оборудования.

Откидные болты

Изделия с навершием сферической формы незаменимы в ситуациях, когда есть потребность в прижатии какой-либо части конструкции посредством ввинчивания метиза. В подобных случаях через головку, располагающую отверстием, подают специальные стержни. С их помощью осуществляется вращение крепежа (по сути, указанные стержни выполняют функцию рычагов, облегчающих процесс завинчивания болта).

В быту рассматриваемые крепежные откидные изделия используются при подвешивании веревок для сушки белья, гамаков, козырьков над входными дверями. Их применяют для установки временных перегородок и стен во время проведения строительных и ремонтных работ. В промышленности откидные болты играют важную роль при осуществлении грузоподъемных мероприятий.

Откидной болт для грузоподъемных мероприятий

Изготавливаются откидные метизы по двум ГОСТам. Первый (14724–69) описывает крепеж, который применяется для станочных приспособлений. Второй (3033–79) распространяется на откидной крепеж, используемый для любых других целей. Международным аналогом этих Государственных стандартов считается немецкая система DIN 444.

2 ГОСТ 14724–69 – основные требования документа

В соответствии с положениями Госстандарта, выпускаются метизы диаметром М5–М20 (маркировка – от 7002–0551 до 7002–0604) со следующими геометрическими параметрами:

• длина – 25–250 мм (отклонение – от ±0,8 до ±3 мм);
• сечение кольца – 12–65 мм;
• масса – 0,009–2,883 кг.

ГОСТ 14724–69 разработан для откидного крепежа, производимого из нержавеющих сталей и углеродистых стальных сплавов (40Х, 09Г2С, Ст.35 и Ст.20). Если метизы планируется применять в агрессивной рабочей атмосфере, на болты дополнительно наносится защитный слой цинка (выполняется гальваническое цинкование).

Изделия по Госстандарту 14724–69 эксплуатируются на машиностроительных комбинатах и промышленных предприятиях, где технологический процесс производится с использованием всевозможных станков и сложных технических машин. Откидные элементы позволяют фиксировать и монтировать разные элементы такого оборудования в короткие сроки, а затем осуществлять быстрый их демонтаж. Метизы по ГОСТ 14724–69, кроме того, применяются для закрепления автоклавов и проведения такелажных мероприятий.

Откидные болты ГОСТ 14724–69

Описанный стандарт 14724–69 ссылается на другие нормативные документы, которые устанавливают:

• параметры фасок и сбегов для резьбы (Госстандарт 10549);
• допустимые отклонения от перпендикулярности оси стержня крепежного элемента и отверстия его кольца (ГОСТ 24643);
• технические требования к процессу производства (стандарт 1759.0);
• размеры метрической резьбы и поле ее допуска (Госстандарты 24705 и 16093 соответственно).

Антикоррозионный слой на поверхность болтов наносится с учетом требований Госстандарта 9.306. Возможно использование покрытий иного типа, если заказчик одобряет их. Готовые метизы одного типоразмера комплектуются в специальную тару, на которую наносят товарный знак завода-производителя, номер Государственного стандарта и обозначение болтов.

Болт откидной или изделие DIN 444 с ушком выпускается в широком диапазоне типоразмеров. Наиболее популярными считаются варианты М5, М6, М8, М10, М12. Изготовленные по ГОСТу 3033-79 изделия востребованы и в крупноформатном варианте, они могут достигать размера М36. Основное отличие стандартов заключается в использовании рекомендованных материалов.

По DIN 444 допускается изготовление металлических изделий из углеродистой стали с оцинкованным покрытием или без него. Для болтов, эксплуатируемых в щелочной среде, применяют нержавеющую A4 Steel, пригодную для использования в пищевой, химической промышленности. Для эксплуатации в морской или соленой водной среде подходят метизы из аустенитной стали. Можно применять и латунь.

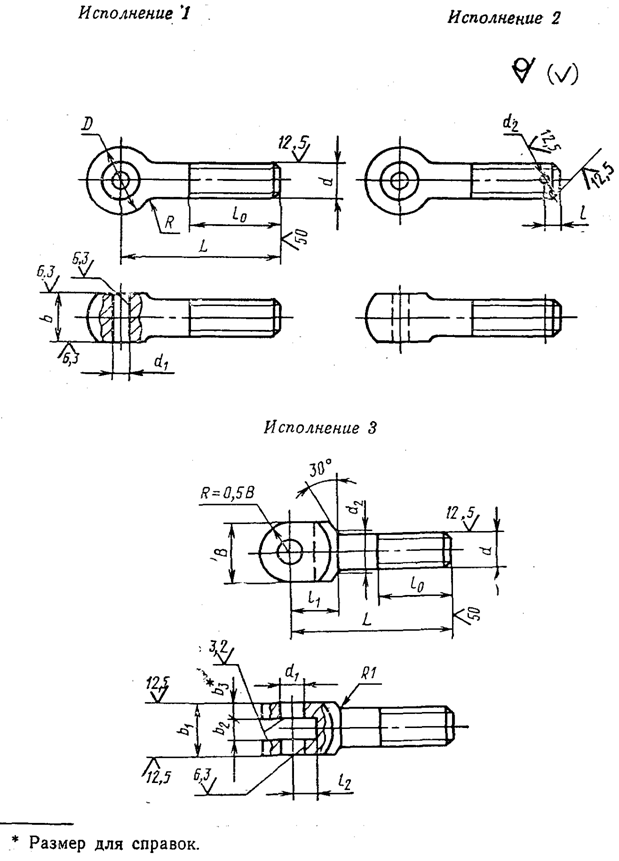

Согласно стандартам, допускается изготовление следующих видов откидных болтов.

• С круглой/сферической головкой. Малораспространенный вариант, позволяющий обеспечивать соединение прижимного типа. При полном вкручивании получается надежный фиксатор, который при необходимости можно легко демонтировать.
• С отверстием под шплинт. Наиболее распространенный вариант. Такой установочный болт с откидным фиксатором подходит для создания шплинтовых соединений. Также им можно крепить карабины к конструкции, если требуется проведение такелажных работ.
• С вилочной головкой. Она аналогична обычным, но имеет дополнительную прорезь, позволяющую применять шарнирные крепления.

В зависимости от типа исполнения откидные болты могут завинчиваться при помощи соответствующих рычажных элементов. В округлом ушке эту роль обычно исполняет металлический стержень соответствующего диаметра. Кроме того, в изделиях с продолговатым профилем можно использовать плоские рычаги.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Применение

Откидные болты являются незаменимым элементом крепления для такелажных работ. Именно они используются при погрузке, подъеме крупногабаритных грузов, выступая элементом для фиксации карабинов на поверхности платформы, контейнера, ящика или другого вида тары. В мостостроительной области с помощью такого крепежа устанавливаются и удерживаются струны вантовых конструкций.

Востребован этот тип метизов и в промышленности. Особые термостойкие варианты используют в печах, где производится обжиг под высокими температурами и давлением. В станках для фрезеровки и сверления они часто играют роль быстросъемного крепежа, обеспечивая надежную фиксацию в ходе использования. В основном можно увидеть откидные болты на крышках шкивов, закрывающих доступ к сменному шпинделю. Для промышленных целей применяют металлоизделия, изготовленные по ГОСТу 14724-69.

В мебельной отрасли откидной крепеж используется для формирования прижимного усилия. При транспортировке опасных веществ его устанавливают для прижима крышки, чтобы исключить контакт транспортируемых веществ с внешней средой.

В быту эта разновидность крепежа тоже находит свое применение. В первую очередь, его используют для натягивания различных веревочных и канатных конструкций. Приспособления для сушки белья, создаваемые своими руками, фиксируются именно откидным болтом или винтом такого же типа. Металлоизделие хорошо держится в бетоне и дереве, подходит для использования в ванных комнатах, если выбрана оцинкованная разновидность.

Помимо этого, откидные болты хорошо подходят для использования в различных конструкциях в саду и во дворе частного дома. С их помощью можно подвесить на растяжках тентованную крышу, сделать временный навес от солнца, укрепить садовые качели. Не нужно предварительно подготавливать крепления, комбинировать их: конструкция уже готова к использованию, ее достаточно просто установить на выбранном месте. Это удобно при сезонном использовании гамака. По окончании времени использования его можно снять, а затем повесить заново.

Производство откидных болтов смотрите в следующем видео.
