Шплинт: использование, назначение, ГОСТ

Одним из видов крепежных приспособлений является шплинт. Это стандартное метизное изделие, применяемое в различных установках для фиксации осей и гаек в определенной позиции — служит для неподвижного соединения частей машин и конструкций.

Соединение шплинтом действует как механизм быстрой блокировки, который легко снимать и заменять. Главное преимущество такого соединения заключается в том, что оно препятствует ослаблению гайки из-за вибрации любого рода.

Шплинт выглядит как небольшой согнутый пополам проволочный стержень полукруглого сечения, который вставляется в округлое отверстие детали, например гайки, болта или вала, что предотвращает их самоотвинчивание. В месте сгиба изделия имеется специальное ушко, не позволяющее ему проваливаться внутрь. Концы крепления, имеющие разную длину, после установления в скрепляемую деталь разводят.

Шплинт отличается от другого крепежного изделия — штифта, имеющего форму стержня цилиндрической или конической формы, который также служит фиксатором при сборке изделий.

Штифты – это практически гвозди без головок. Обычно штифт вставляется в отверстие, проходящее через все соединяемые детали. Например, цилиндрический штифт с увеличенным размером вдавливается в отверстие, при этом его диаметр упруго уменьшается при нажатии, создавая фрикционную связь, предотвращающую его выпадение.

Штифты используются при передаче относительно небольших нагрузок, строго фиксируя положение деталей друг относительно друга. Часто для фиксации штифтов используются поперечно вставляемые шплинты, предотвращающие их выпадение. Демонтируются они обычно простым выбиванием с обратной стороны крепления.

Обычно применяют две разновидности шплинтов – разгибной (разводной) и пружинный.

Разгибные получили более широкое распространение ввиду простоты их изготовления и надежности – они прочно фиксируют деталь. Зигзагообразная форма пружинного шплинта более сложна в использовании, но также надежна. Использованный крепеж не рекомендуется применять вторично.

Классификация

Шплинты классифицируются согласно государственным стандартам по своей конструкции и размерам.

Разводной (разгибной) или стандартный

Шплинт общего назначения стандартизирован согласно отечественному ГОСТу 397-79 (аналог немецкого стандарта DIN 94).

Обычно имеет вид проволоки с полукруглым поперечным сечением. Ножки разной длины прижаты друг к другу, так что с одной стороны образуется круглое поперечное сечение со стандартизированным диаметром, а с другой стороны, приблизительно кольцевая, также стандартизированная, головка. Она служит для ограничения глубины посадки и фиксирования самого крепежа.

Для фиксации шплинт вставляется через стандартное отверстие в скрепляемых деталях. Концы ножек разводятся, их разная длина упрощает этот процесс. Кроме того, головка необходима для извлечения изношенного крепления с помощью, например, пассатижей или тонкого прочного стержня.

Стандартные шплинты нельзя повторно использовать после разблокировки, поскольку их функции безопасности больше не гарантируются.

Конструкция, размеры и маркировка шплинтов по ГОСТ приведены на чертеже и в таблицах 1 и 2.

Под диаметром разводного шплинта понимается диаметр возможного для использования отверстия фиксируемых деталей. Длина измеряется от головки до конца короткой ножки. Форма концов ножек бывает разной – заостренной или срезанной под определенным углом.

Обычно в продажу поступают следующие крепления:

• по стандарту DIN 94 — с условным диаметром от 1 до 13 мм, длиной от 4 до 200 мм, размером головок от 1.6 до 24.8 мм.
• по ГОСТ 397-79 — с условным диаметром от 0.6 до 20 мм, длиной от 4 до 280 мм, размером головок от 1.6 до 24.8 мм.

Пружинный

Пружинный шплинт отличается по принципу действия от разгибного. Он блокирует детали за счет защелкивания благодаря упругому (пружинному) эффекту собственного материала. Форма его напоминает букву «R». Производятся они по международному стандарту ISO 7072 (аналог – немецкий стандарт DIN 11024).

Изображение пружинных шплинтов и способ крепления

Крепеж осуществляется следующим образом. Прямая ножка, напоминающая иголку, вставляется в отверстие необходимого размера, изогнутая – защелкивается по верху детали в нескольких точках. В результате создается пружинный эффект.

Благодаря своей иголкообразной ножке пружинные крепления часто дополнительно называют игольчатыми пружинными.

Игольчатые шплинты бывают формы E и формы D в зависимости от вида круглой части – в D она усилена дополнительным витком.

На чертежах и в таблице показаны вид и размеры крепления формы D.

Ось или вал		d3	d4	l1	l2	l3	h	r1	r2	Вес
Диаметр отверстия d1	Наружный диаметр d2
2,5	от 9 до 11,2	2,25	20	42	24	5,5	2,5	5,6	4	0,59
3,2	от 11,2 до 14	2,8	20	48	26	7	3	7	5	0,99
4	от 14 до 20	3,6	20	64	32	10	4,5	10	6,5	1,89
5	от 20 до 26	4,5	25	80	39	12,5	7	13	8	3,54
6,3	от 26 до 34	5,6	25	97	45	16	9	17	10	6,18
7	от 34 до 45	6,3	30	125	56	21	12,5	22,5	11,5	9,7
8	от 45 до 56	7	30	150	63	25,5	17,5	28	12,5	13,4

Также на рисунках и в таблице приведены вид и размеры крепления формы E.

d	2.0	3.0	4.0	5.0	6.0	7.0	8.0
L	50	60	60	85	105	105	110
D	10	18	20	24	30	30	28
B	25	28	30	40	50	50	55
Диаметр отверстия	2.5	3.5	4.5	6.0	7.0	8.0	9.0
Диаметр внешний	9-14	10-16	16-20	20-28	28-40	28-45	30-45

Быстросъемный с кольцом

Шплинты немецкого стандарта DIN 11023 оборудованы специальным кольцом, которое делает их применение значительно удобнее в случае многократного использования детали. В отличие от предыдущих видов креплений, которые рекомендуется использовать однократно, быстросъемные шплинты (чеки) могут применяться практически неограниченное число циклов сборки и разборки различных типов соединений. Это важно, когда на детали распространяются особые требования и аспекты безопасности. Например, для прямых валов и труб, многих видов сельхозтехники.

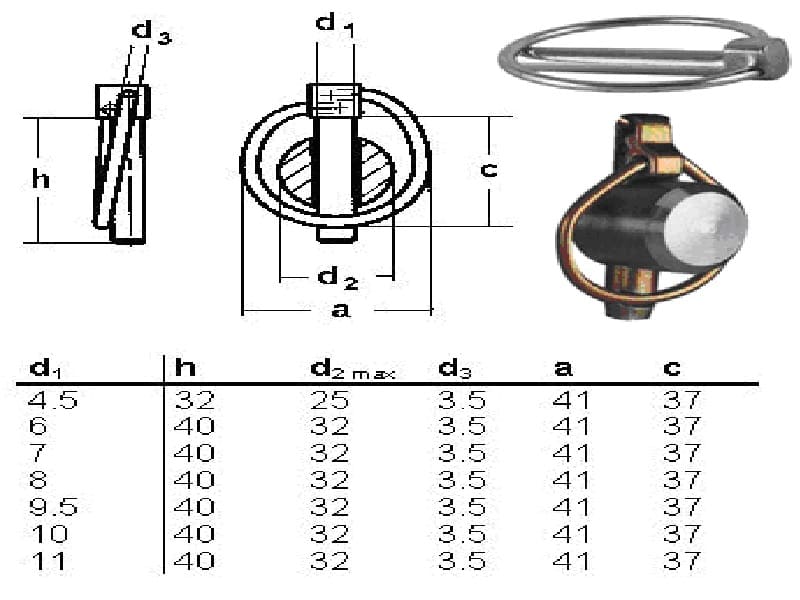

На чертежах и в таблице приведены вид и размеры шплинта-чеки.

Государственные стандарты

Форма шплинтов соответствует ряду стандартов. Это не только позволяет легко найти правильную форму, но также является гарантией получения крепежа одинакового качества со стандартными размерами. Доступны следующие стандарты, используемые в настоящее время.

• Гост 397-79 соответствует ISO 1234 — немецкий стандарт DIN 94.
• ISO 7072 — DIN 11024.

Существует также ряд шплинтов специальной формы, предназначенных для особых требований, которые не соотнесены со стандартами. Например, как показано на рисунках, булавочные шплинты, проволочные или шпильки, круглые, направляющие пружины.

Для стандартизированных используют следующие виды маркировок:

• Стандартный (разводной, разгибной) — DIN 94;
• Пружинный (игольчатый) — пружинный зажим DIN 11024;
• Быстросъемный с кольцом (складная шина, складная заглушка (DIN 11023)).

Сферы применения

Шплинты используются для защиты незакрепленных болтовых или винтовых соединений от осевого смещения.

Пружинные нашли применение в болтовых соединениях с высокой нагрузкой — в строительных машинах, кранах или дисковых тормозах велосипедов. В этом случае компоненты крепятся с помощью пружинного соединителя, так, что бы его потеря была невозможна, например, с помощью цепи. Пружинные крепления ни в коем случае не подходят для передачи сил.

Часто в машиностроении и автомобилестроении шплинты используются как заглушки и стопорный крепеж. Но и в повседневной жизни мы можем встретить их на каждом шагу, например, в тренажерном зале компоненты силовой скамьи закреплены с помощью шплинтов.

Быстросъемные (шплинт-чека DIN 11023) получили широкое распространение в сельском хозяйстве, например, на фермах, когда требуется многократная сборка-разборка конструкций.

На рисунке показан способ крепления ведра. Чтобы ведро не могло быть вытолкнуто из держателя, чека служит предохранителем. При этом, в отличие от разводного, шплинт с кольцом может служить неограниченное число циклов.

Таким образом, можно приблизительно очертить сферы применения шплинтов:

• Автотранспорт, мотоциклы, велосипеды, лодки;
• Машиностроение, металлоконструкции, строительство прицепов;
• Промышленность, ремесла, сельское хозяйство;
• Предохранители для всех видов деталей, таких как винты, штифты, болты и т. д.

При использовании шплинтов следует избегать любых видов передачи энергии.

Технология производства и материалы

Материал, из которого изготавливаются шплинты, обычно представляет собой мягкую конструкционную сталь, нержавеющую сталь, в редких случаях медь, медные или алюминиевые сплавы, латунь.

Например, пружинные заглушки DIN 11024 обычно делают из углеродистой или нержавеющей стали с цинковым защитным слоем, предохраняющим от коррозии металла.

Размеры креплений зависят от диаметров крепежных болтов или винтов. Обозначаются они по определенной условной схеме, приведенной ниже для образца, имеющего диаметр 5 мм, длину 28 мм, сделанного из латуни Л63, покрытого слоем никеля толщиной 6 мкм, по ГОСТу 397-79 (Шплинт 5 × 28.3.036 ГОСТ 397-79).

При монтаже необходимо убедиться, что отверстие под шплинт в скрепляемых деталях соответствует его диаметру.

Имеющийся зазор должен быть с шероховатостью, которая не препятствует проталкиванию крепежа в отверстие. При этом нельзя использовать слишком короткое крепление – его длина должна быть как минимум вдвое больше длины самого отверстия.

По требованиям ГОСТ 397-79 поверхность крепежных изделий не должна содержать различных трещин, сколов, засечек, заусенцев и тому подобных дефектов, нарушающих допустимые стандарты шероховатости.

Среди метизных изделий существует множество разновидностей крепежных элементов, тех же контргаек. Но все они ослабевают с течением времени, особенно при наличии вибраций. Шплинт же полностью исключает вероятность ослабления крепежа. Конечно, если приложенная сила недостаточно велика, чтобы разрушить общую конструкцию.

Источник

Гост 14229-93 (исо 8752-87) штифты цилиндрические пружинные с прорезью. технические условия

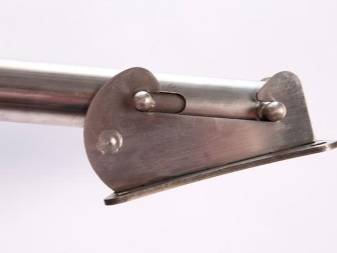

Сферы применения

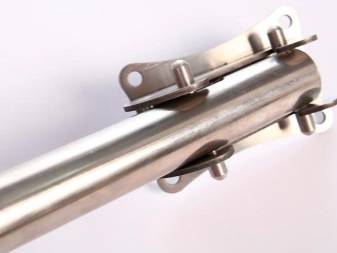

Простая конструкция пружинных шплинтов позволяет им использоваться во многих отраслях. Их применяют в авиации, машино- и судостроение. Благодаря высокой надежности и незамысловатой конструкции, шплинты применяются везде. К примеру, при соединении рычажных систем, в изготовлении лент подъемных механизмов. Однако поперечное воздействие на шплинт не должно быть высоким: его структура ненадежна. Для этого используют стальные штифты, так как они могут выдерживать большие механические нагрузки.

В отличие от соединительных резьбовых деталей, шплинты являются более рациональным решением, даже служат дублирующим креплением для резьбовых при условии наличия отверстия для шплинта. Использовать крепления можно даже в рукоделии в домашних условиях. Некоторые соединения при производстве игрушек выполняются именно с их применением.

Как сделать пружинный шплинт своими руками, смотрите далее.

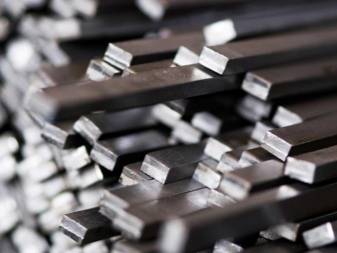

Материалы

Учитывая особенности конструкции, предназначение и сферу применения описываемых фиксаторов, можно сделать вывод, что материалы, из которых они изготавливаются, должны соответствовать определенным стандартам. Сейчас на рынке представлены шплинты, в том числе из меди, латуни и алюминиевых сплавов. Стоит заметить, что подобные варианты встречаются намного реже. При этом наиболее распространенным материалом является мягкая конструктивная сталь и нержавейка.

К примеру, фиксаторы (заглушки) пружинного типа в подавляющем большинстве случаев выполнены из углеродистой и нержавеющей марок стали. Они имеют цинковое покрытие, обеспечивающее эффективную защиту металла от коррозии. Его толщина варьируется в диапазоне от 6 до 12 мкм

Важно учитывать, что в соответствии с ГОСТ 397-79 поверхности метизных изделий не должны иметь трещин, сколов и прочих повреждений, из-за которых будут превышены допустимые нормы шероховатости

Согласно действующим стандартам, рекомендуются следующие варианты материалов и покрытия для изготовления шплинтов.

• Низкоуглеродистая сталь (содержание углерода в составе не более 0,2%) с цинковым, кадмиевым, окисным или фосфатным защитным слоем.
• Коррозионностойкие марки стали с окисным покрытием, создаваемым кислыми растворами.
• Никелированная латунь марки Л63.
• Сплав АМЦ с окисным покрытием, наполненным в растворе калия бихромата.

Как уже было указано выше, помимо низкоуглеродистых сталей, могут использоваться даже цветные металлы и их соединения. Так, при изготовлении шплинтов из проволоки допускается отсутствие покрытия на торцах «ножек». Помимо этого, в некоторых случаях оно может отсутствовать и на внутренних поверхностях ветвей, а именно, в местах касания.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?
• Шайба пружинная – соединения никогда не раскрутятся самопроизвольно!

2 DIN 11024 – немецкий стандарт для игольчатых пружинных метизов

Отдельного Госстандарта для ИШ в России не существует. Такие крепежные изделия выпускаются по международным требованиям ISO 7072 либо по их немецкому аналогу – DIN 11024. Этот стандарт, активно применяемый практически во всех европейских странах, подразделяет ИШ на два типа.

Размеры пружинного шплинта

В зависимости того, для каких именно целей используется метизное изделие, выбирают конкретную форму его исполнения. Второй тип крепежа обычно выбирают тогда, когда требуется исключить риск самостоятельного откручивания фиксирующих гаек. Основные параметры ИШ 1 типа по DIN 11024:

• диаметр (наружный) – 9–56 мм;
• сечение отверстия – 2,5–8 мм.

Шплинты второго типа имеют немного иные размеры:

• диаметр – 9–45 мм;
• сечение отверстия – 2,5–9 мм.

Государственные стандарты

Форма шплинтов соответствует ряду стандартов. Это не только позволяет легко найти правильную форму, но также является гарантией получения крепежа одинакового качества со стандартными размерами. Доступны следующие стандарты, используемые в настоящее время.

• Гост 397-79 соответствует ISO 1234 — немецкий стандарт DIN 94.
• ISO 7072 — DIN 11024.

Существует также ряд шплинтов специальной формы, предназначенных для особых требований, которые не соотнесены со стандартами. Например, как показано на рисунках, булавочные шплинты, проволочные или шпильки, круглые, направляющие пружины.

Для стандартизированных используют следующие виды маркировок:

• Стандартный (разводной, разгибной) — DIN 94;
• Пружинный (игольчатый) — пружинный зажим DIN 11024;
• Быстросъемный с кольцом (складная шина, складная заглушка (DIN 11023)).

Сферы применения

Шплинты используются для защиты незакрепленных болтовых или винтовых соединений от осевого смещения.

Пружинные нашли применение в болтовых соединениях с высокой нагрузкой — в строительных машинах, кранах или дисковых тормозах велосипедов. В этом случае компоненты крепятся с помощью пружинного соединителя, так, что бы его потеря была невозможна, например, с помощью цепи. Пружинные крепления ни в коем случае не подходят для передачи сил.

Часто в машиностроении и автомобилестроении шплинты используются как заглушки и стопорный крепеж. Но и в повседневной жизни мы можем встретить их на каждом шагу, например, в тренажерном зале компоненты силовой скамьи закреплены с помощью шплинтов.

На рисунке показан способ крепления ведра. Чтобы ведро не могло быть вытолкнуто из держателя, чека служит предохранителем. При этом, в отличие от разводного, шплинт с кольцом может служить неограниченное число циклов.

Таким образом, можно приблизительно очертить сферы применения шплинтов:

• Автотранспорт, мотоциклы, велосипеды, лодки;
• Машиностроение, металлоконструкции, строительство прицепов;
• Промышленность, ремесла, сельское хозяйство;
• Предохранители для всех видов деталей, таких как винты, штифты, болты и т. д.

При использовании шплинтов следует избегать любых видов передачи энергии.

Как устанавливать?

Независимо от типа и конструктивных особенностей, описываемые приспособления используют для того, чтобы крепить оси, валы и резьбовые соединения при сравнительно небольших нагрузках. В принципе, процесс установки фиксаторов является максимально простым. Однако существуют определенные правила и особенности. Разводные и пружинные шплинты могут устанавливаться двумя способами – параллельно или же перпендикулярно оси крепления деталей.

Игольчатая (прямая) часть пружинного шплинта проходит через отверстие, а его волнистая ветвь прижимается к наружной части детали. Как правило, данные виды крепежа используются только один раз. Альтернативой в данном случае могут стать кольцевые, быстросъемные модели, являющиеся многоразовыми.

Демонтаж фиксаторов, как и их установка, не должен вызывать каких-либо существенных затруднений. Чаще всего достаточно просто вытащить шплинт или же выбить его с использованием насадки соответствующего размера. В самом крайнем случае крепежное приспособление можно аккуратно высверлить, подобрав сверло.

Как правильно закручивать шплинты, смотрите далее.

Разновидности

Игольчатый шплинт применяется для соединения и фиксирования разъемных конструкций, обеспечивает быструю сборку и разборку комплектующих деталей. Верхний конец изготовлен зигзагообразно, напоминает букву R. Эта особенность дает возможность захвата верхней частью ножки детали снаружи: сразу в нескольких местах происходит автоматическое защелкивание. А прямая часть, введенная в отверстие, остается зафиксированной, неподвижной. Таким образом, происходит двухстороннее крепление штифта, гайки или болта.

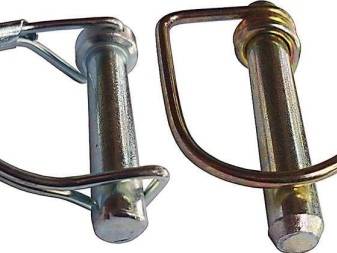

Быстросъемный шплинт с кольцом (чека) имеет фиксированный стержень, который вставляется в отверстие винта. Прикрепленное кольцо со свободным движением накидывается на конец крепежного элемента сверху для дополнительной фиксации, является складной заглушкой. В отличие от предыдущих видов, это крепление имеет большое преимущество, так как используется многократно. Это является важным фактором при сборке и разборке конструкций для моментального крепления. Удобство именно такой формы, напоминающей чеку, в том, что при снятии шплинта необходимо лишь поднять кольцо и, потянув за него, вытащить стержень шплинта.

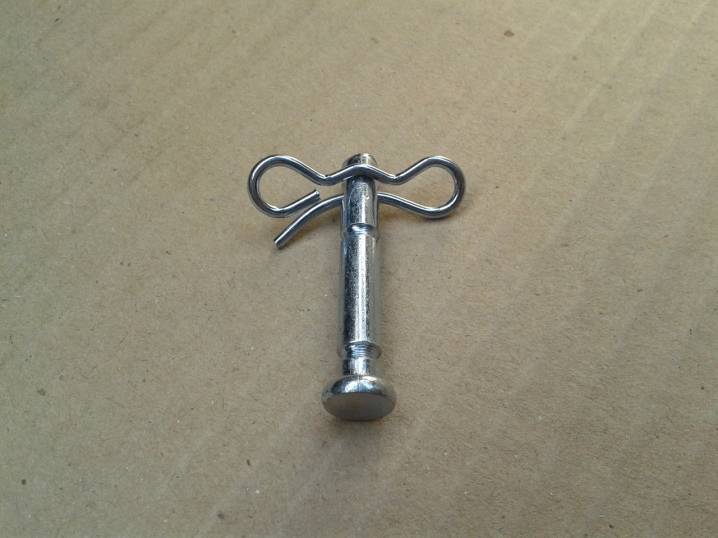

Пружинный шплинт немного сложнее в конструкции, бывает двух видов: с двойной петлей на месте ушка и одинарной. Двойное оборотное ушко при эксплуатации пружинит, обеспечивая дополнительную надежность и маневренность в креплении деталей. Верхний конец изготовлен зигзагообразно.

Особенность и назначение

Отличие пружинных устройств от других фиксирующих элементов, таких как контргайка, в том, что крепление шплинтов не ослабевает с течением времени даже при наличии сильной вибрации. Метизное изделие имеет низкую себестоимость и может использоваться многократно. Прямым назначением пружинного шплинта является обеспечение безопасного крепления детали, как бы контрольной фиксации.

Стандартное или с оборотом (пружинный шплинт) ушко используется для прикрепления какой-либо конструкции, например, соединительных звеньев. Этот элемент предназначен для того, чтобы обеспечивать скорость и маневренность во время эксплуатации.

В пружинном варианте есть существенное отличие от стандартного образца — дополнительная прочность крепления из-за действия пружины. Шплинт является упругим изделием для быстрого монтажа, ввода в деталь для блокировки, например, для предотвращения самооткручивания гаек и болтов: в процессе работы и вибрации можно потерять деталь и навредить всему процессу работы механизма. Размер крепления напрямую зависит от диаметра детали. При несовпадении размеров невозможно будет произвести закрепление. Иногда для установки шплинта приходится сверлить в крепежном винте отверстие.

Что это такое и для чего нужны?

Шплинты, как разновидность крепежных деталей, являются стандартными метизными изделиями. Они широко применяются в самых разных конструкциях, устройствах и установках. Следует отметить, что их главная задача – это надежная фиксация осей и гаек. Шплинтование действует по принципу механизма быстрой блокировки. Эти метизы, используемые для крепления отдельных деталей мотоблоков, шнеков снегоуборщиков и даже для сборки мебели, очень легко устанавливаются и демонтируются.

Внешне шплинт – это небольшой проволочный стержень, который согнули пополам. Он имеет полукруглое сечение и вставляется в круглое отверстие соответствующего размера. Последнее может быть проделано в оси, валу, болте или же гайке. В месте перегиба шплинта присутствует небольшое ушко, которое препятствует его проскальзыванию. После установки скрепляющего элемента его концы, имеющие разную длину, разводят в разные стороны и загибают.

Рассматривая особенности и эксплуатационные показатели данного типа крепежных устройств, необходимо уделить внимание их отличию от штифтов. Прежде всего, последние выполнены в виде стержня, имеющего цилиндрическую или же коническую форму

По большому счету штифт представляет собой гвоздь, не имеющий головки. В подавляющем большинстве случаев такие фиксаторы вставляются в отверстия, проходящие сквозь все соединяемые элементы конструкции или механизма. Так, штифт в виде цилиндра увеличенного диаметра с силой вдавливается в посадочное отверстие, что обеспечивает надежную фрикционную связь за счет упругости материала.

Штифты применяются в тех ситуациях, когда требуется строгая фиксация конструктивных элементов по отношению друг к другу под незначительными нагрузками. Нередко при этом устанавливают дополнительно поперечно размещаемые шплинты, которые обеспечивают надежное соединение и предотвращают выпадение штифтов при вибрации.

На практике чаще всего применяют два вида рассматриваемых приспособлений – пружинные и разгибные. При этом последние являются наиболее распространенными благодаря надежности, простоте конструкции и возможности самостоятельного изготовления. Пружинный шплинт в виде зигзага немного сложение в эксплуатации, но при этом он не является менее надежным.

Эти метизы доказали свою эффективность в ситуациях, когда требуется защита незакрепленных винтовых или же болтовых соединений от осевого смещения под внешними воздействиями. При этом пружинные модели более актуальны для повышенных нагрузок. Речь в данном случае идет об узлах строительной техники, включая подъемные механизмы, а также о тормозных системах велосипедов. Как правило, пружинные шплинты дополнительно фиксируют для предотвращения выпадения и потери.

В машиностроении описываемые приспособления широко применяются в качестве заглушек и стопорного крепежа. Однако их можно встретить и в повседневной жизни, чуть ли не на каждом шагу. В качестве яркого примера можно привести оборудование тренажерных залов. Еще одна разновидность шплинтов, а именно, быстросъемные нашли широкое применение в сельскохозяйственной сфере.

С учетом всего изложенного можно условно определить область применения шплинтов разных типов. И речь в данном случае идет о следующих направлениях.

• Автомобили, мототехника, плавсредства и велотехника.
• Машиностроение.
• Производство металлоконструкций.
• Сельское хозяйство.
• Ремесла.

Важно учитывать, что установка шплинтов не предусматривает передачу энергии. В перечень современных метизных изделий входит достаточное количество элементов, таких как, к примеру, контргайки

Однако даже самые качественные из них со временем и под воздействием вибрации ослабляются. Предотвращение подобных явлений – это главная задача шплинтовой фиксации. Однако стоит учитывать прилагаемую силу, которая при пиковых нагрузках может разрушить всю конструкцию.

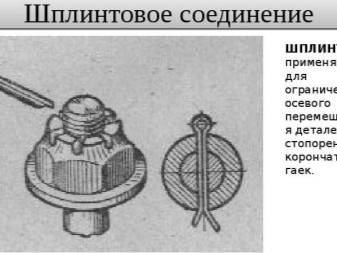

1 Шплинт – чтобы фиксировать и защищать соединение от вибрации

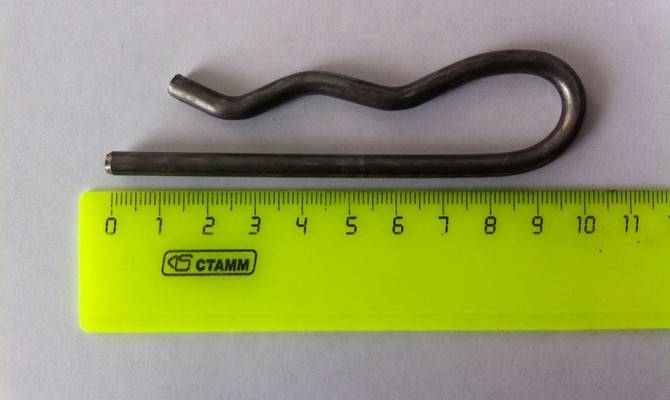

Игольчатый шплинт (ИШ) изготавливается в виде полукруглого, круглого либо плоского стержня, который сгибается вдвое. На конце такого метиза может присутствовать так называемое ушко – петелька в форме капли. Кроме того, промышленность выпускает шплинты в виде литеры Т, но они используются намного реже стандартных крепежных изделий, описываемых в этой статье. Производят ИШ из пластичных и относительно мягких металлов. К таковым относят: алюминий, латунь, нержавеющую сталь, бронзовый прокат.

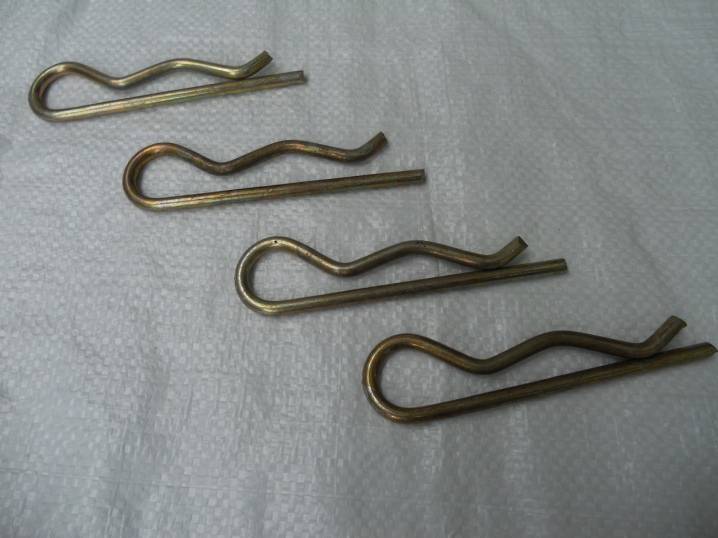

Пружинный шплинт

В случаях, когда метиз планируется эксплуатировать для работы на срез, его изготавливают из бронзы, латуни и алюминиевых сплавов. В остальных ситуациях рекомендуется использовать крепеж из нержавейки, так как он вставляется и удаляется без малейших затруднений. Схема применения ИШ очень простая. Необходимо сложить две части одной конструкции (приложить несколько деталей друг к другу), просверлить в них отверстия с требуемыми размерами и соединить между собой посредством шплинта. После установки такого пружинного метиза происходит защелкивание (автоматическое) его изогнутой части. В итоге вы получите надежное соединение.

Рассматриваемые крепежные изделия используются в различных областях строительства и машиностроения. Чаще всего с их помощью выполняют крепление на гладких валах специальных втулок. Шплинты в подобных ситуациях предупреждают самораскручивание фиксирующих элементов (гаек и болтов). Также ИШ незаменимы для фиксации на колесных осях различных транспортных средств подшипников качения и любых других элементов, которые испытывают вибрационные и небольшие постоянные физ. нагрузки.

Классификация

Шплинты классифицируются согласно государственным стандартам по своей конструкции и размерам.

Разводной (разгибной) или стандартный

Шплинт общего назначения стандартизирован согласно отечественному ГОСТу 397-79 (аналог немецкого стандарта DIN 94).

Обычно имеет вид проволоки с полукруглым поперечным сечением. Ножки разной длины прижаты друг к другу, так что с одной стороны образуется круглое поперечное сечение со стандартизированным диаметром, а с другой стороны, приблизительно кольцевая, также стандартизированная, головка. Она служит для ограничения глубины посадки и фиксирования самого крепежа.

Для фиксации шплинт вставляется через стандартное отверстие в скрепляемых деталях. Концы ножек разводятся, их разная длина упрощает этот процесс. Кроме того, головка необходима для извлечения изношенного крепления с помощью, например, пассатижей или тонкого прочного стержня.

Стандартные шплинты нельзя повторно использовать после разблокировки, поскольку их функции безопасности больше не гарантируются.

Конструкция, размеры и маркировка шплинтов по ГОСТ приведены на чертеже и в таблицах 1 и 2.

Под диаметром разводного шплинта понимается диаметр возможного для использования отверстия фиксируемых деталей. Длина измеряется от головки до конца короткой ножки. Форма концов ножек бывает разной – заостренной или срезанной под определенным углом.

Обычно в продажу поступают следующие крепления:

• по стандарту DIN 94 — с условным диаметром от 1 до 13 мм, длиной от 4 до 200 мм, размером головок от 1.6 до 24.8 мм.
• по ГОСТ 397-79 — с условным диаметром от 0.6 до 20 мм, длиной от 4 до 280 мм, размером головок от 1.6 до 24.8 мм.

Пружинный

Пружинный шплинт отличается по принципу действия от разгибного. Он блокирует детали за счет защелкивания благодаря упругому (пружинному) эффекту собственного материала. Форма его напоминает букву «R». Производятся они по международному стандарту ISO 7072 (аналог – немецкий стандарт DIN 11024).

Изображение пружинных шплинтов и способ крепления

Крепеж осуществляется следующим образом. Прямая ножка, напоминающая иголку, вставляется в отверстие необходимого размера, изогнутая – защелкивается по верху детали в нескольких точках. В результате создается пружинный эффект.

Благодаря своей иголкообразной ножке пружинные крепления часто дополнительно называют игольчатыми пружинными.

Игольчатые шплинты бывают формы E и формы D в зависимости от вида круглой части – в D она усилена дополнительным витком.

На чертежах и в таблице показаны вид и размеры крепления формы D.

Ось или вал	d3	d4	l1	l2	l3	h	r1	r2	Вес
Диаметр отверстия d1	Наружный диаметр d2
2,5	от 9 до 11,2	2,25	20	42	24	5,5	2,5	5,6	4	0,59
3,2	от 11,2 до 14	2,8	20	48	26	7	3	7	5	0,99
4	от 14 до 20	3,6	20	64	32	10	4,5	10	6,5	1,89
5	от 20 до 26	4,5	25	80	39	12,5	7	13	8	3,54
6,3	от 26 до 34	5,6	25	97	45	16	9	17	10	6,18
7	от 34 до 45	6,3	30	125	56	21	12,5	22,5	11,5	9,7
8	от 45 до 56	7	30	150	63	25,5	17,5	28	12,5	13,4

Также на рисунках и в таблице приведены вид и размеры крепления формы E.

d	2.0	3.0	4.0	5.0	6.0	7.0	8.0
L	50	60	60	85	105	105	110
D	10	18	20	24	30	30	28
B	25	28	30	40	50	50	55
Диаметротверстия	2.5	3.5	4.5	6.0	7.0	8.0	9.0
Диаметрвнешний	9-14	10-16	16-20	20-28	28-40	28-45	30-45

Быстросъемный с кольцом

Шплинты немецкого стандарта DIN 11023 оборудованы специальным кольцом, которое делает их применение значительно удобнее в случае многократного использования детали. В отличие от предыдущих видов креплений, которые рекомендуется использовать однократно, быстросъемные шплинты (чеки) могут применяться практически неограниченное число циклов сборки и разборки различных типов соединений

Это важно, когда на детали распространяются особые требования и аспекты безопасности. Например, для прямых валов и труб, многих видов сельхозтехники

На чертежах и в таблице приведены вид и размеры шплинта-чеки.

Источник
