Самая бюджетная сборка электровелосипеда
Доброго времени суток любители мастерить, что-либо своими руками из подручных и не очень средств. На данный момент очень актуальна тема передвижения по городу, топливо все дороже, да и общественный транспорт порой не совсем удобен. Куда удобнее перемещаться на своем личном транспорте. Для экономичного и удобного передвижения по городу летом, идеально подходит электровелосипед. Его недорого заряжать, запаса хода более чем достаточно, чтобы проехать по городу, его можно хранить дома, на нём можно проехать там, где нельзя проехать на машине или мотоцикле, но стоят такие велосипеды дорого. Так вот в данной статье мы рассмотрим самую дешевую конфигурацию, собранную на обыкновенных движках 775 класса. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.
Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.
Для электровелосипеда понадобится следующее, а именно:
— Сам велосипед (подойдет любой)
— Коллекторные электродвигатели 775 класса 3 шт. обычных и 1 шт. с удлинённым валом
— Моторамы для электродвигателей 775 класса 4шт.
— Металлическая пластина
— Винтики
— Ремень
— Ведущие шестерни для ремня 4шт.
— Звездочка для велосипедной цепи
— Переходник для крепления звездочки на валу электродвигателя
— Звездочка с трещоткой
— Велосипедная цепь
— Регуляторы оборотов 2 шт.
— Ручка газа
— Провода
— Аккумуляторы
Разобравшись с выбором велосипеда, переходим к сборке двигательной части. Вращать наше колесо будет 4 электродвигателя 775 класса. Это самые простые и дешевые двигатели для наших задач. К их минусам можно привести то, что их ресурс довольно скромен и у них достаточно низкий КПД. Их будет более чем достаточно, чтобы достаточно быстро разогнать взрослого человека до большой скорости (все зависит от передаточного числа и аккумуляторов).

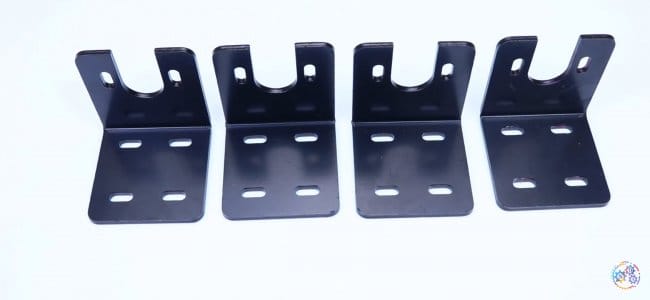

Взятые двигатели необходимо соединить так, чтобы между ними можно было натянуть ремень и двигатели могли помогать основному двигателю с длинным валом. Для их крепления будем использовать моторамы, а сами моторамы необходимо закрепить на одну металлическую пластину.
Берём металлическую пластину и прикладываем к одной из её сторон, две моторами прижав их плотно, друг к другу. Отмечаем места под крепёжные отверстия, убираем моторамы и после чего высверливаем дрелью отверстия. Далее прикручиваем моторамы на эту пластину, при помощи болтиков и гаек (через шайбы). Прикручиваем все моторамы, так как это изображено на фото ниже.
Следующим шагом устанавливаем электродвигатели на моторамы. Просто прикручивая их к ним при помощи отвертки и винтиков. Пока не затягиваем их наглухо, так как после установки ремня его следует подтянуть или ослабить.
На данном этапе следует подумать об крепление нашей моторной части к раме велосипеда. Для этого необходимо из листового металла вырезать ещё одну пластину, примерно такую, которая изображена на фото ниже. Автор самоделки будет крепить эту систему вместо штатной подножки, если же на вашей раме такого нет, то придётся использовать либо металлический хомут, либо приварить это самое крепление (что будет куда правильнее и надёжнее).
Прикручиваем эту пластину к мотораме электродвигателя с самым длинным валом. Затем надеваем на каждый электродвигатель ведущую шестерню для ременного привода. В данном месте передаточное число не имеет значения, главное чтобы шестерни были одинаковыми на всех четырёх двигателях. Надеваем на эти шестерни подходящий по длине ремень, и уже окончательно затягиваем двигатели на моторамах.
На самый длинный вал электродвигателя необходимо установить ещё одну ведущую шестерню, но только для цепного привода (так называемую «звездочку). Стоит отметить, что передаточное число подбирается индивидуально под ваши двигатели, велосипед и потребности. Чтобы установить звёздочку на вал электродвигателя, понадобится специальный переходник (см. фото), сначала крепим его на вал, затем на переходник звездочку.

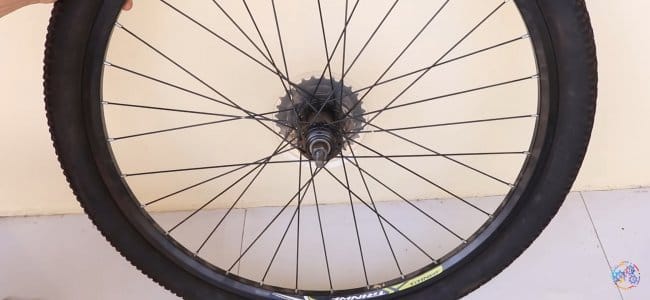

Двигательная часть готова. Переходим к подготовке велосипеда. Необходимо снять заднее колесо. Затем от заднего колеса открутить тормозной диск и на его место прикрутить специально предназначенную для этого звездочку с трещоткой. Прикручиваем звёздочку той стороной, чтобы велосипед при вращении двигателей двигался вперед, а не назад. И устанавливаем колесо на свое место (тормозной суппорт можем оставить на месте).

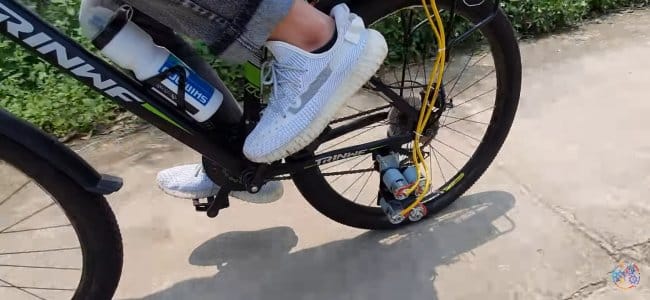

Следующим шагом установим моторную часть на велосипед. Для этого от велосипеда откручиваем подножку и на её место устанавливаем наши электродвигатели. Повторюсь, если у вашего велосипеда нет такого крепления, то придётся прибегнуть к сварке. Моторы крепить следует так, чтобы установленные звёздочки на колесе и на основном моторе были ровно параллельны друг другу. Иначе будет слетать цепь или просто будет увеличенный её износ.
Устанавливаем цепь на звездочки. Так как в нашей конфигурации не предусмотрена регулировка натяжки цепи, придётся подгонять длину цепи максимально точно. Цепь не должна висеть и в то же время не должна быть натянутой как струна.
После чего переходим к электронной составляющей нашей самоделки. А именно пока к регуляторам оборотов, автор самоделки использовал дешевые слабенькие регуляторы. И пришлось их брать два, по два двигателя на каждый. На этих регуляторах имеются потенциометры, их необходимо отпаять и провода от них припаять параллельно и желательно вместо потенциометров использовать ручку газа, но так как у автора не было таковой, он оставил потенциометр.
Удлиняем провод на потенциометр, для того чтобы его хватило до руля велосипеда. Затем устанавливаем регуляторы обратов на раму велосипеда или как это сделал автор на багажник. Далее необходимо припаять провода от регуляторов к двигателям. Но для этого сначала спаяем 4 электродвигателя в две пары. То есть два двигателя между собой должны быть параллельно соединены. И эти связки уже припаиваем к регуляторам. В данном случае полярность решает то, в какую сторону у нас будут вращаться двигатели (что согласитесь немало важно).
После чего необходимо найти и закрепить аккумуляторы. Аккумуляторы могут быть любыми (главное чтобы было подходящее напряжение), но стоит учесть то, что у разных аккумуляторов разная токоотдача, разная ёмкость и самое главное это разные требования к эксплуатации. В этом плане самыми простыми и не прихотливыми являются свинцово-кислотные аккумуляторы, но у них маленький объём, маленький ресурс и маленькая отдача. Лучшим вариантом будет использование литий-ионных (Li-ion) аккумуляторов, они ресурсные, надежные и объёмные. Но они должны всегда находится в рабочем диапазоне, им противопоказана перезарядки и переразрядка.
Устанавливаем потенциометр (ручку газа) на руль, аккуратно проведя по раме провод и закрепив его к ней при помощи пластиковых стяжек. Подаём питание на регуляторы оборотов и тестируем конструкцию.
Все готово! В итоге у нас получился удобный городской (и не только) транспорт. Велосипед вообще не потерял свои свойства, и он по-прежнему имеет как педали, так и накат. Его электротягу можно использовать по разному, как помощника в гору или как «поддержателя» набранной скорости (в таком темпе запас хода будет большим). Ну, или просто ехать исключительно на электротяге.
Вот видео автора самоделки:
