Штатные ПТФ в режиме ДХО (DRL)
Штатные ПТФ в режиме ДХО (DRL)
Сообщение VS » 21 авг 2011, 16:10
Оба режима зажигают различные лампы, но напряжение к этим лампам подводится с двух различных реле А-18Х для ПТФ и А-27Х для ДХО через один и тот же штекер А-52. Суть данного способа состоит в том, что достаточно только соединить между собой провода от этих реле идущие к этому штекеру. То есть соединяем провода подходящие к контактам 1 и 2 штекера А-52, вместе и получаем в результате, что при пуске двигателя загораются ПТФ в режиме ДХО и следовательно при включении габаритов они погаснут, потом если Вы захотели включить ПТФ, поворачиваем штатный включатель и ПТФ загораются уже как ПТФ. Для тех кто опасается «замыкания» при таком включении хочу сразу успокоить, что всё будет хорошо. Во-первых эти два реле ни когда не включатся вместе (из за алгоритма работы ДХО), а во-вторых если вдруг и случится какой то сбой и оба реле сработают вместе, то они подадут один и тот же +12 В на лампы. а это совершенно безопасно как для ламп так и для электросхемы автомобиля. Кто учил в школе физику меня поймёт, остальным придётся поверить на слово.
Единственный недостаток, этого способа в том, что при прохождении тех. осмотра у проверяющего могут возникнуть претензии, что ПТФ работают не правильно, а именно зажигаются без габаритов. Но это легко исправить, достаточно перед тех осмотром вытащить реле DRL из гнезда, что бы во время проверки ДХО не включались (это же не обязательная функция). После тех осмотра вставляем реле на место и всё начинает работать по прежнему.
Думаю достаточно подробно изложил теорию этого способа, если у кого то остались вопросы, задавайте в этой теме.
Теперь о способе реализации. Первым делом снимаем пластиковую крышку под капотом автомобиля
Она крепится на 6 пистонов, 4 в задней части и 2 в передней (по краям резинового уплотнения). Пистоны извлекаются в два этапа сначала отвёрткой поднимаем вверх серединку пистона
После того как пистон примет вот такой вид
Просто вытаскиваем его из отверстия. Вытащенный пистон выглядит так.
После того ка все крепления сняты, поднимаем пластиковую крышку. Под ней мы видим штекер А-52
В этом штекере нас будут интересовать только провода подходящие к нему с правой стороны, левая часть штекера будет у Вас другой, так как у меня на машине провода к ПТФ у меня стоят самодельные.
С правой стороны штекера отодвигаем чёрный кембрик и под ним мы видим 4 повода, два — чёрных на 3-м и 4-м контактах и два — цветных на 1-м и 2-м контактах. Именно эти два цветных провода нас и интересуют
Для соединения этих проводов достаточно зачистить изоляцию на не большом участке и затем соединить их друг с другом, например при помощи кусочка другого не изолированного провода. Затем тщательно за изолировать место соединения, после этого устанавливаем крышку на место и закрепляем её пистонами.
Теперь переходим к блоку реле и предохранителей под капотом автомобиля. На крышке этого блока. с обратной стороны, есть схема расположения элементов в блоке. Находим на этой схеме места расположения интересующих нас реле и предохранителей.
Для полноценной работы достаточно докупить на авторынке реле от а/м Калина и вставить его в гнездо реле DRL и проверить наличие соответствующего предохранителя. А можно просто вытащить реле ПТФ и вставить его в гнездо для реле DRL, в этом варианте будуи работать только ДХО, а вот ПТФ в штатном режиме включаться не будут.
После всех этих манипуляций Ваши штатные ПТФ будут работать теперь и в режиме ДХО. Основное преимущество этого способа простота и минимум затрат, только на активацию самой функции и на реле.
Источник
Установка двухсекционных светодиодных ПТФ с ДХО на MITSUBISHI ASX

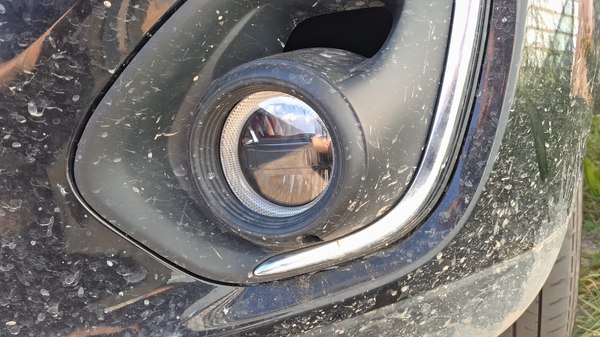

Штатные ПТФ были в ужасном состоянии. И это у годовалого автомобиля.
Полопалось стекло зимой, от температуры, а не от камней, или ударов. Т.е. без всякого механического воздействия.
Вот такое «хорошее» качество предлагают нам современные автомобили.
Но сейчас не об качестве некоторых штатных «недозапчастей».
Речь пойдёт об замене разбитого, ничего не освещающего на новое. С хорошим светом и дополнительной функциональностью.
Будем устанавливать 2-х секционные светодиодные ПТФ (дальний + ПТФ) с функцией ДХО в стиле «Ангельские глазки».
Вот такая вот штука. Всё целиком и полностью светодиодное: ПТФ 4000К, дальник 6000К, ДХО 6000К с рефлектором.
Стабилизатор питания + реле на логику ПТФ/дальний. ПТФ имеет приоритет.
С установкой всё просто: снимаем маски с защёлок пластиковой монтировкой, выкручиваем 3 самореза, снимаем штатные ПТФ, отстегнув фишку лампы.

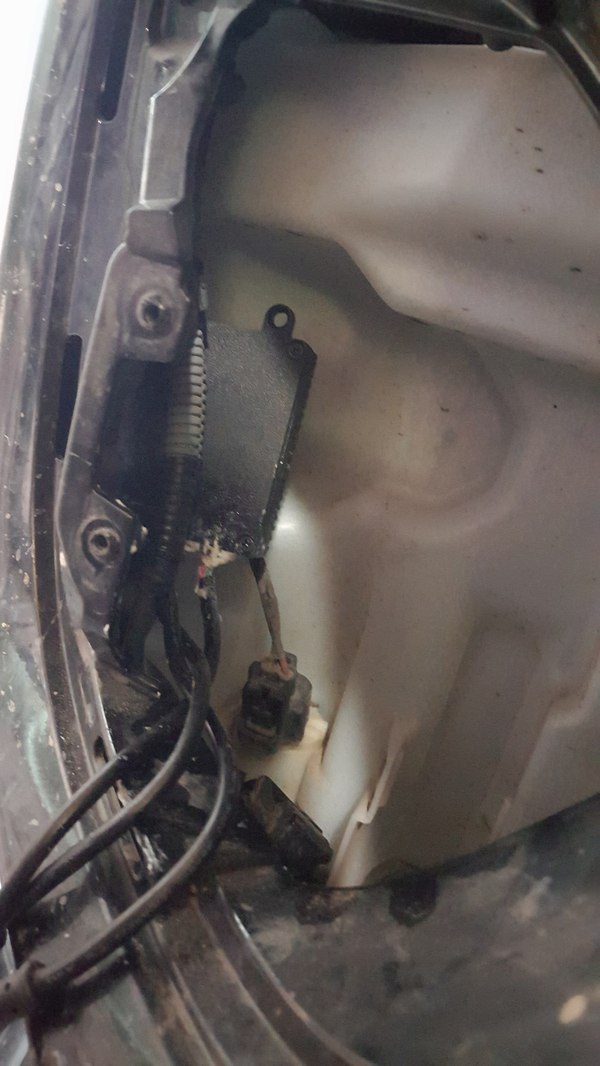

— блок стабилизации питания устанавливаем чуть выше самой ПТФ — там есть посадочное под саморез, на который блок отлично фиксируется.
Блоки достаточно лёгкие и компактные, отлично фиксируются за 1 ухо на саморез в штатное посадочное место. Места входа проводки дополнительно обрабатываем консервантом для защиты (хотя там и так уплотнитель, но лучше «перебздеть», чем потом искать косяки).
— к хвосту от новых ПТФ паяем фишку, «+» на свет ПТФ и массу берём со штатного разъёма лампы ПТФ, используя ответные фишки под H11. Питание ДХО (DRL), а так же «+» дальника паяем в косу и тянем под капот по каждой из сторон.
— дальний в параллель штатной фаре с каждой из сторон;
— ПТФ — штатными разъёмами от ламп H11 родных фонарей, без резки проводки;
— ДХО (DRL) — с предохранителя в монтажном блоке под капотом, через штатный уплотнитель коробки, параллельно основному шлейфу;
— при включении зажигания — включается секция ДХО (DRL), тухнут через 10 секунд после выключения зажигания (симпотишнее смотрится, чем тухнет сразу, специально сделал такой вариант расключения);
— при включении габаритов — ДХО тухнут (как и положено в тёмное время суток — или тухнуть совсем, или уменьшать яркость, ибо слепить сильно в темноте)
Полностью выключенная фара:
При включении ПТФ, включается верхняя секция на 4000К и 26Ватт (параметры заявлены производителем, лично не проверял), ДХО при этом, естественно, тухнут.
Снято сверху. Если снимать на одном уровне кадр полностью засвечивается, очень ярко.
— при включении дальнего света возможны два варианта развития сюжета:
1. если ПТФ выключены — включится дополнительная секция дальнего света (нижняя) на 6000К и 38Ватт (опят же, повторюсь, я не измерял реальные значения — все на совести производителя, но светит ярко);
2. если в момент включения дальнего света включены ПТФ, дополнительная секция дальнего не включится до момента отключения ПТФ;
Регулировка предусмотрена в 2х осях. Пока это не представляется возможным сделать, т.к. на дворе белые ночи и светло круглосуточно. Но как только стемнеет, ближе к зиме, проведу более детальную настройку света по стенду. И, за одно, посмотрим на реальную картинку освещения данными фарами.
Сейчас свет выставлен немного ниже середины, дабы не ослепить никого.
заказ 14 дней; 9000 руб;
работы 5 часов; 2500 руб;
