Дискретный потенциометр своими руками

Цифровой потенциометр своими руками

Основная область применения цифровых потенциометров заключается в замене обычного механического потенциометра, на схему с оптическим энкодером, которая намного долговечнее, точнее, и более плавная в работе. Максимально простой для самостоятельной сборки проект был разработан на основе микросхем LS7184 квадратурный конвертер и AD5220-10 — цифровой потенциометр с аналоговых устройств и сам оптический датчик.

Схема электрическая

М/с AD5220-10 содержит один канал, 128 позиций, и управление аналогичное переменному резистору. Это устройство выполняет ту же функцию, что обычный потенциометр.

Джампер J1 на 3 положения ввода, нужен чтобы выбрать разрешение х1, х2 или х4. А значит и тактовая частота умножается на коэффициенты 1, 2 и 4 в х1, х2 и х4 режиме соответственно.

Характеристики цифрового потенциометра

• Питание схемы 5 В постоянного тока
• Выходное сопротивление потенциометра 10 кОм
• Резистор R5 программирует ширину импульса выхода (от 0,2 до 150 мкс)
• Стабилизация выходного уровня широтно-импульсной схемы
• TTL совместимые входы/выходы

Источник

ДИСКРЕТНЫЙ РЕГУЛЯТОР ГРОМКОСТИ

Традиционно для регулировки уровня звука используют переменный резистор — потенциометр, где изменение сопротивления реализуется с помощью электрического контакта, что скользит по резистивному слою. Примером хорошо известных регуляторов аудио-класса являются японские ALPS. Однако мало кто знает, что ими выпускаются и дискретные ступенчатые регуляторы, которые ставят в том числе в high-end аппаратуру. Это устройство состоит из серии постоянных резисторов, которые переключаются по очереди.

Несмотря на более сложное устройство и конструкцию, они имеют определённые преимущества по сравнению с плавно крутящимся потенциометром, это улучшение качества электрического контакта, в сравнении с ползунком. Улучшенная согласованность между отдельными аудиоканалами и они менее чувствительны к пыли и потертостям. В таком РГ практически исключается треск и шорох. Дискретный регулятор уровня звука практически не изменяет частотную характеристику при регулировании громкости, что положительно сказывается на линейности всего усилительного тракта, на всех уровнях громкости. Цена на них, естественно, гораздо выше, чем на обычные, но мы и не собираемся их покупать, а попробуем сделать сами.

Схема дискретного регулятора громкости

Три варианта схем ДРГ

Выше показаны три практические схемы такого регулятора, которую можно собрать самому. Сколько выбрать ступеней переключения — решайте сами. На практике достаточно 5-10. Резисторы желательно брать качественные, на мощность 0,125-0,25 ватт.

Естественно нужен сдвоенный переключатель, чтоб одновременно регулировалась громкость на обеих каналах стереоусилителя. Сам дискретный переключатель рекомендуется экранировать, чтоб свести уровень электромагнитных помех к нулю. Если вы взяли переключатель со слишком тугим ходом (чем грешат многие советские), разберите его и ослабьте пружину. Заодно почистите контакты мягкой ученической резинкой.

Источник

Вызов традициям Hi-Fi. Цифровые потенциометры в деталях. Часть вторая

Для меня стало неожиданностью, что наиболее горячие споры при обсуждении моей предыдущей статьи касались в первую очередь возможности применения цифровых сопротивлений в качестве регулятора громкости аудиосигнала в HiFi аппаратуре. Для того чтобы внести в этот вопрос ясность я решил посвятить отдельную статью детальному разбору схемотехники высококачественного регулятора громкости с цепями подавления импульсных помех переключения на основе VDAC AD9252. Кроме схемотехники вы также сможете под катом познакомиться с достигнутыми характеристиками.

Тем, кто не читал мою вчерашнюю статью, в которой разбирались общие вопросы, касающихся цифровых сопротивлений настоятельно рекомендую предварительно с ней ознакомиться тут. Во первых, лучше поймёте о чём собственно идёт речь ниже, а во вторых если вас заинтересовала сегодняшняя тема, то и в ней найдёте интересный для себя материал.

Для того чтобы привести обещанные примеры реальных схем программно управляемых преобразователей величин, перестраиваемых фильтров и других электронных узлов параметры которых можно менять с помощью цифрового сопротивления придётся писать третью статью. Постараюсь сделать это в ближайшем будущем, а пока предлагаю исследовать тянет ли регулятор громкости собранный на основе топового прибора от ADI на применения в HiFi аппаратуре ну хотя бы низшего ценового сегмента.

Представляю попытку создать регулятор громкости на основе одной их топовых микросхем цифровых регуляторов производства ADI, претендующий на звание Hi-Fi.

Для начала приведу общие характеристики, которые удалось выжать. Низкие гармонические искажения. Нормализованная передаточная характеристка. Динамический диапазон регулировки уровня громкости составляет 46 dB. Кроме этого, существует возможность функции MUTE с ослаблением сигнала на 130 dB. В данный режим регулятор входит после перехода регулятора AD5292 в shutdown режим, путём подачи специальной команды. Ну и конечно имеется специальная схема для уменьшения влияния эффекта возникновения режущих слух импульсных помех в момент переключения уровня громкости. Данный эффект наибольшим образом даёт о себе знать именно в логарифмических усилителях потому, что их громкость может меняться скачком в очень широком диапазоне. Для сведения помехи при переключении уровня громкости к минимуму, это переключение необходимо производить при переходе сигнала через ноль.

Регулятор может работать с входным сигналом уровнем вплоть до ±14 вольт (10 V RMS), что обеспечивает хорошие шумовые характеристики. Максимальный ток нагрузки по выходу 20 мА. Управление по SPI интерфейсу. Интерфейс подсоединения микросхемы к управляющему микроконтроллеру не показан, так как является стандартным.

Схема и принцип её работы

Сигнал с входного повторителя поступает на регулятор уровня AD5292 c логарифмической характеристикой. Часть сигнала ответвляется от основного с помощью делителя напряжения на резисторах R4 и R5, нагруженного на ОУ AD8541, который выступает в роли динамической нагрузки формирующей искусственную землю на уровне 1.81 В. Далее сигнал поступает на компараторы U3 и U4, которые формируют “окно” шириной всего в 13 милливольт в районе перехода сигнала через ноль. В момент прохода сигнала через ноль логическим элементом U5A формируется низкий уровень.

Для того, чтобы переключить уровень громкости необходимо записать новые данные в буферный регистр и подать отрицательный фронт на вход SYNC U6. Когда после записи кода мы подаём низкий уровень на нижний вход U5B, он транслируется в уровень переключения значения цифрового сопротивления только в момент прохождения аудиосигнала через “окно ” компараторов. Обратите внимание, что для повышения точности работы вся схема работает только по постоянному току.

Для получения максимально комфортной для уха характеристики регулировки громкости средний вывод цифрового сопротивления шунтируется резистором R8. В результате получаем нормализованную характеристику передачи сигнала, изображённую на рисунке ниже.

Иллюстрация работы схемы уменьшения импульсных помех

Давайте для начала посмотрим что происходит при переключении уровня сопротивления в отключенной схемой подавления импульсных помех.

Вот так выглядит переходной процесс в момент включения звука, который произошёл во время, помеченное нулём.

Для случая переключения звука с одного значения на другое всё может выглядеть ещё хуже.

На следующей картинке изображён результат работы нашей помехогасящей схемы при переходе от большей громкости к меньшей.

Характеристики регулятора

Теперь давайте посмотрим на другие характеристики, которых удалось достичь в нашем регуляторе.

Как справедливо указал уважаемый Alex013 в комментариях к моей предыдущей статье качество звука достаточно сильно зависит от уровня нечётных гармоник сигнала в усилительном тракте. Для того чтобы показать как на них влияет наш цифровой регулятор давайте рассмотрим результат FFT преобразований сигнала частотой 1 КГц проходящего через схему при “движке потенциометра” установленным в крайнее вернее положение — т. е. коэффициент передачи равен единице.

На мой взгляд характеристики весьма достойные, уровень третьей гармоники ушёл ниже-100 дб, пятой вообще не видно невооружённым глазом. Интересно что скажут наши эксперты по звуку.

Следующий график я привожу специально для хаброюзера barabanus извиняюсь за выражение проевшего мне мозг в комментариях к прошлой статье. Надеюсь теперь мы согласитесь со мной, уважаемый, что сопротивление не только 10, но даже 20 килоомного резистора не изменяется на величины порядка десяти процентов на частотах от нуля до 20 КГц при любом выставленном сопротивлении! Фаза сигнала меняется, но на мой взгляд весьма незначительно.

На частоте 1 КГц наша схема обеспечивает общий уровень искажения сигнала на уровне -93 дБ. Зависимость собственного уровня шумов схемы и нелинейных искажений от частоты сигнала при коэффициенте передачи усилителя равном единице изображена на графике ниже.

Вариант схемы для любителей компромиссов.

На этом закончим исследование нашей схемы, а в качестве бонуса предлагаю её упрощённый вариант, с несколько худшими характеристиками, зато с более доступной элементной базой.

А вот осциллограмма процесса переключения уровня громкости на весьма высокой частоте. Как видите без нелинейных искажений в момент переключения не обошлось, но никаких режущих ухо выбросов нет и в помине!

Спасибо дочитавшим до конца. Попробую испытать Ваше терпение чуть дольше. Поскольку я не являюсь специалистом в области «чистого прозрачного звука» и мне трудно оценить качество описанного дивайса, прошу высказать своё мнение в виде ответа на вопрос или в комментариях.

В статье использован фрагмент фотографии лампового усилителя пользователя eta4ever.

Источник

Аналоговый потенциометр с цифровым управлением для ламповой техники (ULN2803, PCF8574, Arduino)

Цифровизация шагает по планете! Встретившись с гитарными эффектами с цифровым управлением, например, известным «SansAmp», и впечатление долго не отпускает.
Жуть, как удобно! Жуть, как надо такое же себе, только с перламутровыми пуговицами!

Загоревшись уже очень давно идеей, что мне нужен гитарный предусилитель полностью лампово-аналоговый, но со всеми удобствами цифрового управления, я потратил очень много времени в поисках, которые привели меня к осознанию того, что ничего адекватного нет и вряд-ли будет.
Что-ж, придется ваять самому! Поехали!

Содержание / Contents

↑ Вникая в проблему

Попытки найти удобоваримые варианты для работы в звуке известны давно. Каждый производитель извращается так, как хочет или, в худших вариантах, как умеет. Кто-то лучше, кто-то хуже, но все не то. Всегда есть какой-то серьезный косяк в принципе, который так мешает, что аж кушать не можешь, пиво в глотку не лезет.

Попробуем прикинуть все то, что используется в серийной аппаратуре :

1. Интегральные цифровые потенциометры
2. Оптопары светодиод-фоторезистор
3. Моторезированные переменные резисторы
4. Цифровые процессоры

Попробуем рассмотреть их проблемы пристальнее, чтобы понять что к чему.

↑ 1. Интегральные цифровые потенциометры

Это удивительно неплохие устройства, как по мне, есть как общего применения, так и созданные исключительно для звука. Цифровое крайне быстрое управление, низкое потребление, бесшумность, компактность!
Но есть недостатки, которые не позволят использовать их в ламповой технике. Первое же, что сильно мешает всему — это очень низкое допустимое напряжение сигнала: даже в высоковольтных вариантах это лишь десятки Вольт , в то время как в ламповой схемотехнике 150 Вольт это норма жизни. Можно придумать делитель на входе и усилитель на выходе, но как это связать, скажем, с классическим Маршалловским темброблоком?

К тому же, есть некоторые проблемы с биполярным сигналом, что весьма осложняет жизнь, даже если удалось решить вопрос с напряжением.

↑ 2. Оптопары светодиод-фоторезистор

Чумовая система, уже отчетливо отдающая аналогом. Управление сводится к изменению яркости свечения светодиода, на что фоторезистор будет реагировать изменением сопротивления. Вариантов управления довольно много. Это и малоразрядные многоканальные ЦАП, и отфильтрованный ШИМ, и даже микросхемы Peak-and-Hold, позволяющие работать в несколько каналов одним единственным ЦАПом.

Но, опять-таки, слишком много проблем для применения: тут и ощутимые искажения, придаваемые переходом фоторезистора, и узкий диапазон изменений сопротивления, и невозможность достигнуть нулевого сопротивления, а подчас даже и просто низкого, и, что так же весомо, требование двух оптопар для имитации переменного резистора. У того ведь как-бы 2 половинки, изменяющие сопротивление синхронно, но в разных направлениях.

↑ 3. Моторезированные переменные резисторы

Признаться, когда я в первый раз, очень давно, увидел, как у друга на усилителе Onkyo под воздействием пульта поворачивается ручка громкости, я был впечатлен. Более диковинно было лишь то, что усилитель устанавливал громкость по пресету в заранее выбранное положение.
Да, сейчас этим не удивить. Возьмите регулятор уровня фар в какой-нибудь Приоре, там тот же принцип.

Но выглядит потрясающе! И, главное, никаких искажений. Переменный резистор тут НАТУРАЛЬНЫЙ! Идеальный регулятор, техногеничный, потрясающе эстетичный и регулировка такая плавная.

И вот выполз облом: регулировка СЛИШКОМ плавная. Ждать, пока все такие переменники выстроятся в нужные положения невыносимо долго.
Дальше всех продвинулись, пожалуй, моторизированные линейные переменники «фейдеры», но они стоят просто жутких денег. Кроме того, конструкция ощутимо громоздкая, жрет довольно много и даже с моторизированными фейдерами нельзя говорить о быстрой, почти мгновенной смене пресетов.
К тому же, вы же помните: переменники стираются.

↑ 4. Цифровые процессоры

Прошло уже прилично времени с тех пор, когда выражение «цифровой процессор обработки звука» звучало наказанием, а не достоинством. Они стали лучше, больше, точнее, дают меньше искажений, лучше переводят аналог в цифру и обратно, мало жрут, много могут и все в таком духе.

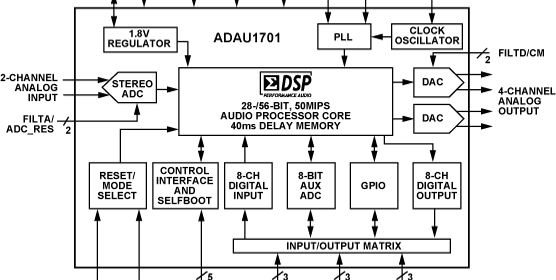

Вроде как, чего тут думать? Ставь на выходе и твори все, что душе угодно! Недорогие монстры типа ADAU1701 могут такое! Вот прям ТАКОЕ.
Но все еще не могут в высокое напряжение сигнала. Так что о каких-то межкаскдных регулировках можно забыть. Ну или творить нечто невообразимое, ставя делитель перед входом процессора и усилитель после, убивая всю прелесть высокого динамического диапазона и накладывая дрожание первых бит АЦП/ЦАП на шум ламп. Вобщем, тоже мимо.

↑ Тяготы дум

Если бы все проблемы всегда решались так же быстро и четко, как это происходит в голове, то цены бы не было таким проблемам. Раз и готово! Но на деле все куда хуже, во много-много раз. Проблемы, как водится, всегда подстерегают внезапно: нет времени, нет денег и, что хуже, нет желания. И вот так понемногу проект, начатый в 2018 году, смог свершиться только 25 октября этого самого 2020 года! Жуть, разве нет? Поэтому не обижусь, если многие эту часть — про думы, собственно, решат пропустить.
Тогда переходите сразу к разделу «Реализация решения».

↑ Теория работы

Итак, обдумав все возможные варианты и распробовав всего понемногу, я пришел к единственно возможному, как мне кажется, выводу: регулировка, как и управление ей, должна быть дискретной, и только так можно будет реализовать как точность, так и быстроту реакции. Очевидно, что проще всего использовать реле, значит, не мудрствуя лукаво, можно завести двоичную логику работы- каждая ступень будет являться множителем очередной степени двойки.

На пальцах- разложим степень двойки, скажем, на 4 бита: 2^0, 2^1, 2^2 и 2^3. На обычные цифры это 1, 2, 4, 8. Из этих вот цифр, комбинируя их между собой, можно получить любое число от 1 до 15 и 0, если не выбрана ни одна цифра. Теперь, если мы хотим получить нужный нам диапазон, то просто добавляем множитель к каждой из цифр! Получаем двоичный регулятор нужного нам диапазона с 15 ступенями! Нужно больше ступеней? Увеличим разрядность! Так из 8 битов получится 256 ступеней регулировки! Больше- уже бессмысленно, слишком тонкая будет грань изменения звука, на слух не ощутимая. А если не слышно- не имеет смысла тратиться.

↑ Выбор железа

Далее, если взять реле с 2 группами переключающих контактов, то можно реализовать среднюю точку, навесить резисторы на одну группу нормально разомкнутых контактов и на одну группу нормально замкнутых контактов, одинаковые для каждого реле и соединить все так, чтобы получилось подобие переменника: срабатывание каждого из реле приведет к подключению резистора в цепь с одной стороны и шунтирование резистора с другой. Таким нехитрым образом получаем подобие натурального переменника с 3 выводами. И да, хотелось бы компактности.

Тут на помощь пришли реле фирмы AXICOM, в частности, у меня был некоторый запас IM07

Неплохо! Метода есть. Теперь надо решить вопрос с управлением, то есть с самой мякоткой проблемы. У нас есть 8 реле.
Что можно взять для коммутации питания? Конечно ULN2803 — 8-канальную сборку Дарлингтонгских транзисторов. Вполне достаточно, даже с огромным запасом.

↑ Как рулить будем?

Вот подходя к вопросу со стороны и вскользь, кажется, что это вообще просто. А потом пригляделся. Ну вот 8 реле — это один переменник. Скажем, если повторять схему какого-нибудь простенького усилителя с темброблоком — это 3 переменника, или 24 реле. А если я захочу опять что-нибудь типа slo-recto-twin? Это 9 переменников минимум! То есть 72 реле! Как таким массивом управлять?

Напрямую почти никак, у редких микроконтроллеров достаточно портов для такого. Использовать небольшие микроконтроллеры для каждого потенциометра? Возможно, но нужно будет программно реализовать протокол связи. А можно пойти проще- расширитель портов с i2c интерфейсом PCF8574! Как удачно, что портов как раз 8, а адреса можно задавать аппаратно! Наверное, кто-то чуть знающий о вопросе скажет, что, мол, у PCF8574 только 8 доступных адресов, чего явно не хватает для того же самого slo-recto-twin! А вот тут есть одна хитрость: выпускаются PCF8574 как простые, так и с литерой A (PCF8574A), у них как раз разные адреса. То есть 8 адресов для PCF8574 и еще 8 для PCF8574А- итого 16! Как по мне- вполне себе достаточно для реализации самых необычных планов, хватило бы денег на покупку реле 🙂

↑ Реализация решения

Вопрос стоит так, что лично я очень хотел бы создать нечто в корпусе «под рэк», желательно в 1 юнит высотой. Это значит, что с учетом основной платы, которая будет установлена на некоторой высоте от днища корпуса (не КЗ же делать!), реально остается порядка 28 мм в высоту. Компактность должна быть, простите за каламбур, на высоте. Плюс здоровенная конструкция наверняка будет притягивать на себя пристальное внимание наших любимых наводок, потому обязательно наличие экрана, а это тоже будет придавать высоты. Вот с этим надо что-то делать. Впрочем, что я и сделал.

↑ Принципиальная схема

Схема не содержит в себе ничего того, о чем я бы не говорил выше. Ну, это не считая блокировочного конденсатора. Включение контактов реле как раз такое, что позволяет реализовать две «половинки» переменника. Обратите внимание, где нормально замкнутые, а где нормально разомкнутые контакты! Это принципиально важно для правильной работы. Разумеется, можно обойтись и реле с одной группой контактов, но тогда количество таких реле придется удвоить и включать сразу парой. Это вообще не практично, не говоря об экономии, но возможно- мощности драйвера хватит.

В драйвер встроены диоды, поэтому ставить еще по одному, параллельно каждой катушки реле для подавления всплеска ЭДС самоиндукции, не имеет необходимости. Хочу еще, кстати, заметить, что я умышленно разъединил цифровую землю (GND) от земли экрана (GNDA), потому как назначения у них разные. Первая- для работы логики и реле, вторая — только для экранирования. Питание тоже разделено: на контакт 1 разъема JP1 приходит питание логики- 5 Вольт , а на контакт 3 того же разъема приходит питание реле, в моем случае- 24 вольта.

↑ Печатная плата

Из ключевых особенностей здесь надо заметить полигон экранирующей земли, он сделан так, чтобы не было земляной петли (хотя, конечно, мог что-то не заметить). Не рекомендую его убирать, ведь хоть цепи питания реле и сигнальные я и старался пересекать под 90 градусов (или хотя-бы под 45), наводки все же могут быть. Далее, резисторы SMD из металлопленки, типоразмер выбран 1206 исходя из максимально допустимого напряжения между контактами (150 Вольт ). Да, оно не будет достигнуто, но все же- не лишним будет перестраховаться. Высота платы- 27,5 мм, что с учетом 0,2 мм экрана будет оставлять еще небольшой запас по высоте на погрешность монтажа.

↑ Сборка

Радостный я подключил все это добро и… ничего! Не работает, лишь что-то потрескивает. Но не работает ни в какую. Оказалось, что у таких крохотных реле есть подвох- миниатюрная катушка не может развить достаточно мощности для притягивания якоря, потому в конструкции магнитной цепи применяются неодимовые магниты. А, значит, у катушек есть вполне себе конкретная полярность приложения напряжения, о чем и в даташите указано.
Но невнимательность и расторопность сыграли злую шутку со мной. Теперь у меня есть платы старого образца, на которых полярность неверна… Проект-то я переделал и учел вопрос о полярности, именно поэтому приложил вторую версию.

Но и это не беда! Я просто впаял реле на другую сторону, получилось страшно, как 12 часов ночи, но работоспособно.

Но работает- проверено! Чуть ниже видео об этом, кстати.

Теперь экран. Не мудрствуя лукаво, я взял медную фольгу толщиной 0,2 мм

Заметили появившиеся дырочки? Это дырочки, получившиеся после прикладывания на развертку голой платы переменника. между штыревыми линейками есть отверстие, рассчитанное под пропуск через себя луженой проволоки толщиной 1 мм, отверстие металлизированное и соединяется с полигонами экранирующей земли. Дальше станет понятно, как это все использовать.

Затем, исходя из сомнительных соображений, убрал лишние части развертки. Можно было бы умнее сделать, но импровизация жеж!

Лишние концы проволоки снаружи откусил и края запилил надфилем. К этому всему я рекомендую залить содержимое двухкомпонентым силиконовым наполнителем. Обязательно двухкомпонентным, а не мазать анаэробным силиконовым герметиком. Компаунд-то застынет, а герметик внутри так и будет жидким еще очень долго!

В результате получим такую конструкцию. Хорошо поработали! Какой же я молодец, сам от себя балдею, просто чудо! 😁

↑ Программное обеспечение

Так как программист из меня вышел довольно поганый, я решил воспользоваться Arduino, что резко сокращает порог вхождения и вообще. Что нужно: Arduino IDE 1.8.13, библиотека «PCF8574» от Rob Tillaart (установленная, например, через менеджер библиотек), и немного мозгов.
В моем примере кроме цифрового аналогового переменника, подключенного к портам i2c в Arduino, есть еще один настоящий переменник. Один крайний его вывод подсоединен к земле, второй крайний вывод- к +5 Вольт . А средний вывод (ползунок) соединен с портом A0 на Arduino. Это будет задающий потенциометр.
Внимание, код в студию!

Чтобы код работал, не забудьте подключить нужную библиотеку к коду! После установки библиотеки «PCF8574» нужно в меню в Arduino IDE выбрать «Скетч» — «Подключить библиотеку» — «PCF8574».
Фактически, вся суть кода находится в команде

Именно она устанавливает выходы микросхемы в нужные состояния. Очень просто.

↑ Видео в работе

На этом видео можно оценить громкость переключения релюх. В целом — не бесит. К тому же, конструкция без кожуха, а с кожухом, в корпусе аппарата и тем более если внутри кожуха залить силиконом, звука не будет слышно практически совсем. Ну, немножко только. В общем, смотрите!
Я бы предложил сварить себе предварительно пельменей, или заварить доширак, как советуют многие ютуберы, но видео слишком короткое. Так что откусите козинак, и приятно хрустите во время просмотра! Так вы не заметите, что у видяшки проблема с синхронизацией звука. Не знаю почему так вышло.
