Дистанционное управление для вентилятора своими руками

Дистанционное управление вентилятором

Наша система домашней автоматизации с применением Raspberry Pi включает в свою структуру радиомодуль, с помощь которого можно дистанционно передавать команды управления различными устройствами, а так же получать сигналы с радиодатчиков движения, задымления, протечки воды и т.д. Однако для реализации дистанционного управления необходимо, что бы в состав управляемого устройства входил или непосредственно приемник радиокоманд с выходами управления или преобразователь этих команд в ИК-сигнал – именно таким образом ранее было реализовано управление кондиционером.

Сегодня мы рассмотрим, как оборудовать дистанционным управлением обычный напольный вентилятор (рис.1). Удобство использования вентилятора с дистанционным управлением очевидно, т.к. не нужно каждый раз подходить к устройству, что бы его включить/выключить или изменить скорость вращения.

Рис.1

Обычно для вентиляторов с уже установленным дистанционным управлением используется ИК-диапазон. Но мы применим управление с радиопульта в диапазоне 315 (433) МГц, оснастив напольный вентилятор с кнопочным (ручным) управлением приемником команд. Это позволит значительно расширить дальность управления, а так же легко интегрировать вентилятор в нашу систему домашней автоматизации и управлять им не только с пульта, но и с планшета или смартфона через web-интерфейс. Кроме того, функция ручного управления так же будет сохранена.

Для реализации дистанционного управления вентилятором по радиоканалу можно использовать, например, вот эту схему, доработав прошивку микроконтроллера. Так же можно заказать различные готовые комплекты дистанционного управления на алиэкспресс.

У меня в наличии оказался трехканальный радиовыключатель для управления освещением (рис.2). Заложенный в нем алгоритм не совсем подходит для управления вентилятором. Но, что бы не собирать в очередной раз новую печатную плату, было решено использовать именно этот девайс, заменив в нем микроконтроллер.

Рис.2

Рассмотрим существующую схему ручного управления вентилятором, которая по сути является простейшим кнопочным коммутатором обмоток электродвигателя. Включая в работу ту или другую обмотку, можно ступенчато изменять скорость вращения вентилятора. Фиксация кнопок взаимозависимая – т.е. одновременно может быть нажата только одна кнопка S1-S3 . Кнопка S4 служит для отключения вентилятора (рис.3).

Рис.3

Для реализации дистанционного управления вентилятором необходимо подключить контакты реле радиовыключателя параллельно кнопкам S1-S3 и добавить переключатель S5 для выбора режима ручного или дистанционного управления (рис.4)

Рис.4

В радиовыключателе управления освещением алгоритм построен таким образом, что можно включить как одно, так одновременно и два и три реле. Нам же для управления вентилятором необходимо, что бы при включении одного реле, все остальные реле отключались во избежание одновременной подачи напряжения сразу на несколько обмоток электродвигателя.

Вскрытие радиовыключателя показало, что в качестве его «мозгов» применяется 8-ми выводный микроконтроллер, с которого производители добросовестно стерли название (рис.5).

Рис.5

Изучив печатную плату, было выявлено, что выводы «неопознанного» микроконтроллера имеют следующее назначение:

• 1 – VDD;
• 2 – не используется;
• 3 – не используется;
• 4 – вход от приемника;
• 5 – выход реле 3;
• 6 – выход реле 2;
• 7 – выход реле 1;
• 8 – GND

Попытка определить тип используемого микроконтроллера с помощью программатора PicKit2 успеха не имела. Однако подобная распиновка выводов питания и портов ввода/вывода аналогична применяемой в PIC-контроллере 12F629 (12F675). Поэтому заменив штатный микроконтроллер на 12F629 с соответствующей прошивкой, был получен трехканальный радиовыключатель с необходимым алгоритмом работы. Кнопки пульта А, В и С соответственно включают первую, вторую и третью скорость вращения, а кнопка D отключает вентилятор.

Для удобства программирования микроконтроллер устанавливается на плате в панельку DIP-8. Так же доработано подключение к плате модуля приемника – оно сделано через разъемное соединение.

Печатная плата радиовыключателя размещена и закреплена винтом с гайкой в корпусе вентилятора. Переключатель S5 режима ручного/дистанционного управления выведен на обратную сторону корпуса (рис.6)

Рис.6

Для работы устройства необходимо записать в память EERPOM микроконтроллера коды кнопок A, B, C, D. Код каждой кнопки состоит из четырех байт – первые три байта это непосредственно код радиопульта, а четвертый байт – номер кнопки.

И в заключение вашему вниманию предлагается демонстрация управления напольным вентилятором с пульта и через web-интерфейс:

Источник

Дистанционное управление для вентилятора своими руками

Дистанционный регулятор для вентилятора.

Автор: Паятель
Опубликовано 14.09.2007

Я с тобою ровно год, дорогой РадиоКот!
С днем рожденья поздравляю я любимого Кота.
Ты со мной, а остальное — все пустая суета.
Нет людей случайных здесь — все такие же, как я,
И во многих городах у меня теперь друзья.
Каждый вечер неустанно я бегу свой комп включать,
Можно чем-то поделиться, что-то новое узнать.
Так живи и процветай много лет на радость всем,
Чтоб мечты сбылись, желаю, и отсутствия проблем! :)))

Может быть, получилось слишком пафосно, но я на звание поэта и не претендую.

Все началось с того, что лето выдалось довольно жарким, и по этому случаю из недр кладовки был извлечен напольный вентилятор. Устроен он был просто — все управление состояло из пяти кнопок на его корпусе, так что для включения или переключения на другую скорость вращения приходилось вставать с дивана. Что меня, естественно, не устраивало. В результате было разработано данное устройство, позволяющее управлять вентилятором с любого ИК пульта, работающего на частоте 36 кГц. Принципиальная схема:

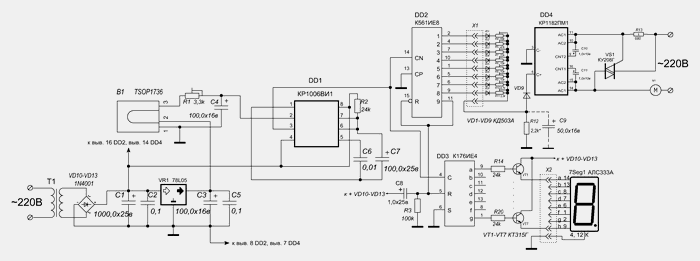

При нажатии любой кнопки на пульте ДУ конденсатор С4 начинает разряжаться через резистор R1, так как изначально на выходе фотоприемника В1 присутствует высокий уровень. Если кнопка удерживается более двух секунд (в зависимости от положения движка резистора), одновибратор, собранный на микросхеме DD1, формирует импульс длительностью около 2,5 секунд. Длительность определяется элементами R2 и C7 и равна T=ln3RC. Одновибратор нужен для формирования прямоугольных импульсов, а также для нечувствительности устройства к кодовой последовательности ИК-сигнала. Сигнал с выхода DD1 переключает счетчик DD2 и одновременно с ним DD3 в следующее состояние. Напряжение с выходов 1-8 через делитель из одного из резисторов R4-R11 и R12 поступает на микросхему DD4. Поскольку максимально допустимая нагрузка для КР1182ПМ1 составляет 150 Вт, был применен симистор VS1. При меньшей мощности симистор можно изъять из схемы, а резистор R13 заменить перемычкой. С8R3 — цепь сброса, устанавливает при включении оба счетчика в 0.
Вообще-то регулятор можно использовать не только с вентилятором, а, например, для управления освещением. Для этого неплохо бы установить конденсатор С9 — нужен для плавного включения света. При этом, мне кажется, не нужен индикатор.

Теперь о деталях. В схеме можно применить любые резисторы и конденсаторы (С2, С5, С6 — керамика, остальные — электролит), главное, чтобы они уместились в габариты платы и не мешали друг другу. Диоды VD1-VD9 — также любые кремниевые, VD10-VD13 на 25 В, 0,5 А. Транзисторы можно взять КТ315 (лучше КТ815) при напряжении питания до 7 В, дальше они сильно греются и должны быть заменены на более мощные. Также придется подобрать резисторы в их базах. Индикатор с номинальным током не менее 25 мА (на деле он равен 21 мА). Стабилизатор можно заменить на 7805 или КР142ЕН5А, но тогда питающее напряжение, опять же, не менее 7,5 В. Трансформатор попался мне под руку из сетевого адаптера 3-12 В. В нем использованы начало обмотки и первый отвод. Из фотоприемников была доступна лишь эта модель, поэтому насчет альтернатив сказать не могу, но наверняка многие подойдут. Печатные платы даны в зеркальном варианте! То есть для ЛУТа их надо только распечатать.
Настройка регулятора проста. После включения надо в каждом состоянии счетчика DD2 подстроить резисторы для достижения желаемой скорости вращения вентилятора. Кстати говоря, расстояние, с которого можно управлять схемой, составляет не менее 10 метров, поэтому можно не заботиться о расположении фотоприемника. В пределах комнаты сигнал практически всегда будет до него доходить.

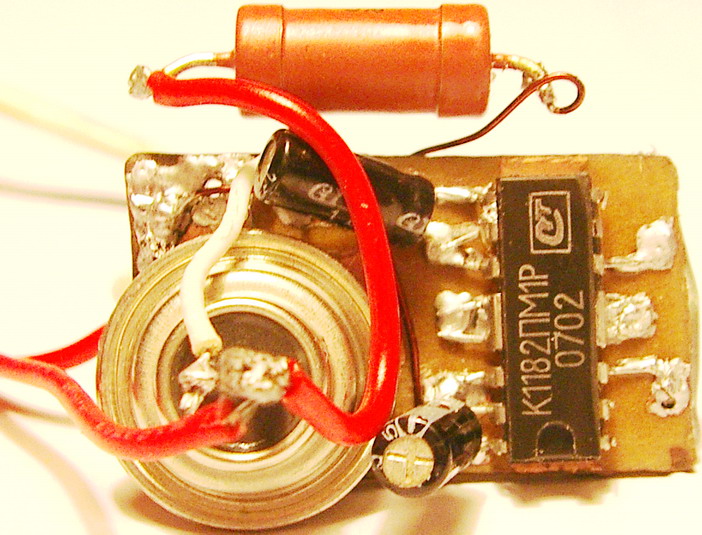

Резисторы с диодами, индикатор и силовая часть расположены на отдельных платах. Они соединяются с помощью шлейфов от CD-ROMа. Питание на основную плату подается через штыревые контакты (как в IDE-разъеме). Силовая часть подсоединена аналогично.

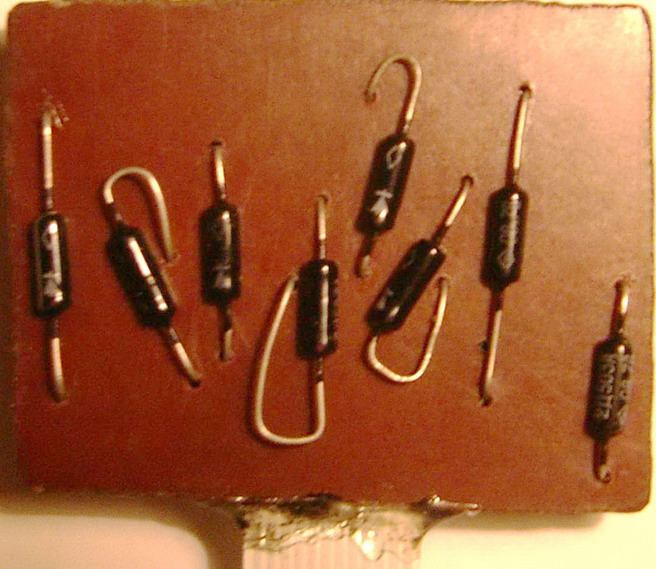

Плата резисторов:

Разъем и шлейф крупным планом, в середине — разъем питания, внизу — контакты для силовой части:

Источник

Умное управление вытяжками санузлов

Как в обычной квартире или в доме происходит управление вытяжным вентилятором санузла. Речь идёт про простой вытяжной вентилятор как на картинке:

Вариант 1 — самый простой

Вариант наиболее «глупый», но, тем не менее, очень часто встречается. Это просто отдельный выключатель. Причём, он может находиться вместе с выключателем света в санузле, за его пределами, рядом с дверью. Подразумевается, что, во-первых, человек обязательно ошибётся, включив вентилятор вместо света, и будет какое-то время не понимать, зачем же этот выключатель нужен. Уходя он выключит свет и, возможно, вентилятор тоже. Если выключит, то от него смысла не будет вообще, так как он не успеет вытянуть воздух санузла, а если нет, то вентилятор останется шуметь, пока кто-то другой его не выключит.

В общем, вариант дурацкий.

Вариант 2 — ещё проще

Что может быть ещё проще выключателя вытяжки? Включение вытяжки вместе со светом санузла. Имеет смысл в частопосещаемом общественном туалете, где вентилятор никому своей работой не мешает. В квартире это означает, что, во-первых, вентилятор будет каждый раз включаться и шуметь, во вторых, в большинстве случаев он будет включаться, когда он не нужен, в-третьих, выключаясь вместе со светом, он не будет выполнять своей функции, то есть, не успеет вытянуть воздух, чтобы он обновился из других помещений.

Вариант 3 — выключение с задержкой

Это эволюция варианта 2, причём достаточно существенная. Рассмотрим блоки управления вытяжным вентилятором компании Ноолайт (Белоруссия).

Блок БЗТ-300-СУ подключается к питанию 230В, вытяжному вентилятору (для управления им) и освещению санузла (для понимания того, когда он включается). Таймер включает вентилятор через 30 секунд после включения освещения и отключает вентилятор через 5 минут после выключения света. Уже неплохо. Если мы зашли меньше, чем на 30 секунд, то мы его и не услышим. А 5 минут работы будет вполне достаточно для проветривания.

Блок БЗТ-300-СУФ ещё круче. К нему не надо подключать лампу, у него встроенный фотоэлемент, который сам поймёт, когда включается свет. А время задержки включения и задержки выключения регулируется крутилками на блоке, как и чувствительность датчика освещённости. Блок стоит порядка 500 рублей, но сильно добавляет комфорта.

Вариант 4 — ручное включение + задержка выключения

Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.

Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.

У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.

Управление моторизированной заслонкой за вентилятором

За вентилятором вытяжки обычно ставится обратный клапан. Это простая механическая штука, которая пропускает воздух в одну сторону (в шахту) и не пропускает в другую (в дом). Выглядит примерно так:

По картинке видно, что справа налево воздух пойдёт, приподнимая шторки, а слева направо нет. Цель очевидна — чтобы воздух из соседских санузлов и кухонь не попадал к нам.

На одном из моих объектов (квартира) заказчик заявил, что не доверяет механическим клапанам, поэтому надо ставить заслонку с электроприводом, и не важно, сколько это будет стоить. В этом есть некий смысл, так как по картинке выше мы видим, что через щели воздух теоретически может попадать из вентшахты в квартиру. Такого не должно быть, поскольку в вентшахте давление воздуха меньше, но попадание возможно.

Чтобы воздух не попадал в квартиру никогда, ставим заслонку с сервоприводом, вот такую:

Когда над, мы поворачиваем заслонку и открываем воздуховод, когда не надо — закрываем, чтобы воздух не шёл. Мы можем подключить привод заслонки параллельно с вытяжным вентилятором и использовать пружинный привод заслонки. Это означает, что при отсутствии питания заслонка закрыта, а при его подаче привод заслонку открывает. Пружина возвращает заслонку в закрытое положение, когда привод не тянет её открыться.

Но тут есть проблема. Обычно при выключенном вентиляторе существует небольшой ток воздуха из санузла в вентшахту за счёт разницы давлений воздуха. Есть мы приложим к выключенному вентилятору клочок бумаги, он должен притянуться. За счёт этого осуществляется небольшой пассивный воздухообмен, и воздух не застаивается в санузле, да и вообще в квартире. При закрытой заслонке воздухообмен отсутствует вообще. Значит, нам надо обеспечить периодическое включение вытяжного вентилятора и открывание заслонки.

Используем для простоты (хотя какая уж тут простота) программируемое реле Овен ПР. Устанавливаем его в щит и подключаем по схеме:

Нам надо подтянуть к щиту свет санузлов и вентиляторы. А в реле через программу Owen Logic программируем следующее:

• Через 60 секунд после включения света включаем вытяжной вентилятор. Если свет выключился в течение 60 секунд после включения, то не включаем вентилятор — этого условия мне на хватало с блоками Ноолайт.
• Через 5 минут после выключения света выключаем вытяжной вентилятор.
• Включаем вытяжные вентиляторы автоматически на 5 минут ежедневно в 10, 12, 14, 16, 18, 20 и 22 часа.

Было бы неплохо также сделать так, чтобы автоматическое включение вытяжки происходило только в случае того, что свет не включался в эти два часа. Но я пока не уверен, можно ли это запрограммировать через Owen Logic. Owen Logic оперирует логическими блоками типа И, ИЛИ, НЕ и более сложными, так что программировать там достаточно просто.
