Доработка лодочных прицепов своими руками

Разновидности прицепов

Существует несколько видов прицепов:

Наличие системы торможения делает передвижение безопасным, а также равномерным

Одноосный – используется для транспортировки плавательных средств с весом около 1,5 т и длиной порядка 6 м. Модели данного вида имеют в своей комплектации сцепные элементы, габаритные и стоп-сигналы, подключаемые к электросети автомобиля.

Совет! Желательно выбирать с рессорной подвеской, поскольку период ее эксплуатации намного дольше.

Выбор автоприцепа

При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля.

Совет! В технической документации вашего авто прописан максимальный вес, который допустим для прицепа.

Критерии выбора автоприцепа:

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге

Что следует учесть при выборе

В комплектацию прицепа может входить тент, но его наличие не обязательно. При выборе следует учесть следующие рекомендации:

Модель и фирму каждый выбирает сам в зависимости от предпочтений и габаритов лодки.

Стоимость прицепов

Цена на прицепы зависит от габаритов, вида, используемых материалов и производителя. Ориентировочные цены на виды на несколько видов прицепов представлены в таблице:

Переделка прицепа

Модернизацию прицепа каждый делает на свое усмотрение и исходя из своих потребностей. При отсутствии каких-либо деталей и элементов в первоначальной комплектации их можно докупить после и установить самостоятельно. Можно улучшить определенные элементы и сделать их более удобными и комфортными.

Как правило, модернизируют обычные прицепы, чтобы возить на них свою лодку и использовать по прямому назначению. Но производители позаботились и об этом, создав универсальные прицепы, используемые для перевозки разноплановых грузов.

Перевозка лодки

Особенности характерные для транспортировки ПВХ лодок:

При наличии тента, его можно использовать в качестве дополнительной фиксации

Крепление лодки для перевозки

Транспортировать лодку можно разными способами:

Лодочные принадлежности желательно крепить, используя специальные подкладки в виде клиньев. Чтобы при перевозке шлюпка не сползала можно слегка подкачать баллоны.

Чтобы зафиксировать лодку используют трапики, подножки, а также крепежные крючки или ложементы.

Совет! Следите за тем, чтобы транец плавательного средства не выходил за пределы ложементов.

Периодически останавливайтесь и проверяйте крепеж, поскольку из-за перепадов температуры может измениться давление в баллонах, и фиксаторы могут ослабеть.

Регистрация прицепа

Устройство для транспортировки лодки требует регистрации в ГИБДД. Поэтому после покупки прицепа его необходимо поставить на учет на протяжении 10 дней начиная с момента покупки.

Для регистрации понадобится:

• документа, подтверждающего вашу личность;
• паспорта транспортного средства, который выдается при покупке;
• договор о купле-продаже.

По окончании регистрации вы получите свидетельство о регистрации, а также государственный знак регистрации. В паспорте транспортного средства будет сделана отметка о регистрации.

Один раз в два года для прицепов, которым менее 5 лет, и раз в год – если больше требуется проходить техосмотр прицепа. Дата каждого осмотра прописывается в талоне к устройству.

Совет! Для успешного прохождения техосмотра обладателям крытых прицепов понадобится осуществить гидроизоляцию накрытия. Всем, проживающим в районах с неблагоприятным климатом, данная процедура является обязательной для выполнения.

Для обладателей категорий «В», «С» и «Д» разрешается использование легких прицепов с весом не более массы снаряженного авто, а общая сумма транспортного средства и прицепа должна быть менее 3500 кг. Для более тяжелых установок понадобится открывать категорию «Е».

Блиц-советы

Внимание и правильная эксплуатация автоприцепа – залог прекрасного настроения во время рыбалки.

0,00, (оценок: 0)Загрузка…Браконьеры выловив 317 кг рыбы не понесли наказания

Группа рыболовов на допросе раскрыла название секретной приманки.

Рубрика: региональные новости.

Прицепы для ПВХ лодок и как сделать самостоятельно

Основной водный транспорт это лодка, и если вы намерены отправиться на рыбалку либо охоту, тогда не обойтись без качественной надувной ПВХ лодки. Они достаточно доступны и просты в эксплуатации, но перевозить их можно разными способами.

Если у вас есть специальный насос и время, то можете собрать лодку и транспортировать ее в сумке. Есть другой вариант, который подойдет для большинства рыболовных лодок, не только ПВХ. Это специальный прицеп, который позволяет транспортировать ваше плавательное средство в надутом виде.

Также со специализированным прицепом будет легче спустить лодку на воду.

Почему прицеп будет более удобным и выгодным, чем транспортировка в сумке? Дело в том, что пока вы надуете лодку и спустите ее, уйдет достаточно времени, а это особенно неудобно если вы отправляетесь на рыбалку или намерены отдыхать каждый свободный час. Также ПВХ лодку придется очищать каждый раз от мусора и водорослей. Подходящий прицеп решает эти проблемы, на специальные ложементы лодка грузиться и надежно фиксируется, причем ее легкость ничуть не повлияет на надежность конструкции.

• Крепление лодки должно выполняться на резиновый гибкие тросы, что обеспечить надежную фиксацию. Также такой трос не повреждает поверхность ПВХ. Также подобная фиксация обеспечит прочную сцепку даже при потере воздуха в баллонах.
• Если есть возможность, купите предварительно брезентовый чехол и надевайте его при транспортировке. Дело в том, что при перевозке лодку можно повредить, чехол защищает поверхность от царапин и попадания различных веток.
• Также обращайте внимание на прицепы с закрывающимся верхом, по цене конечно будет дороже обычного.
• Лодочный мотор по возможности транспортировать в багажнике авто, если нет таковой возможности, мотор крепиться к раме автомобильного прицепа. Надежная фиксация обезопасит ПВХ материал от трения с мотором.

Найти прицеп вы можете в специализированных магазинах, но также есть вариант изготовить его самостоятельно. Для этого за основу обычно берут автомобильные модификации, которые немного переделывают согласно готовым чертежам.

Если же вы купите готовый прицеп без бортов и днища, то такое оборудование сможет перевезти только лодку. Вы забудете о транспортировке других грузов, поэтому многие выбирают универсальный прицеп и переделывают его под лодочный.

Самодельные прицепы для ПВХ

Уже многие годы владельцы лодок пользуются наработанными чертежами и удачно переделывают прицепы. Хорошей основой всегда выступали модификации Енот, МЗСА и Крепыш.

В зависимости от ваших потребностей и конструкции прицепа, он может быть как со стапелем, так и без него.

Стандартная форма автомобильного сцепного устройства будет неподходящей, ведь он имеет несколько острых углов, материал поверхности будет создавать трение с лодкой, а наличие болтов и разных гаек может повредить ПВХ.

Есть простой и дешевый способ адаптировать прицеп под лодочный. В первую очередь пригодиться ковролин или линолеум, именно данным материалом нужно оббить основные опасные места или вовсе всю поверхность прицепа. Но в таком случае лодочный мотор нужно перевозить отдельно от лодки. Далее придется купить стропы с возможностью затяжки.

Они позволят создать фиксацию на поверхности и не дадут лодке повредиться при поворотах. Без них эксплуатация невозможна, ведь малый вес перевозимого багажа позволит сдуть лодку при минимальном разгоне. Берите стропы с расчетом, что крепление выполняется в виде 1 стропы на 1-2 метра длины лодки. Теперь вы более детально понимаете, как сделать прицеп для лодки ПВХ.

Хоть метод и простой, но не требует особых затрат.

Популярные модели прицепов

Лодки перевозят на прицепах достаточно давно, поэтому у рыбаков и просто любителей отдыха на воде сложился свой список популярных моделей. Одним из таких считается МЗСА 81771В.

101-05, предназначен для транспортировки небольших лодок и имеет подвижную систему.

Производитель также позаботился о наличии покрытия против коррозии, поэтому прицеп можно смело спускать на воду при погрузке либо разгрузке.

По возможности можно снять дышло, лодку на данную модель оборудования можно использовать максимальной длины 3,4 метра. Сам прицеп способен поднимать до 570 кг веса, поэтому можно уместить другие детали с лодки, например мотор.

Прицеп ЛАВ-81015В

Еще одна популярная модель для надувных лодок, для носовой части здесь предусмотрена увеличенный упор. Чтобы поверхность лодки не повредилась, ложементы уже оббиты ковролином. Для транспортировки лодки по дорогам общего пользования у прицепа предусмотрена светотехника, которая снимается одним движением.

Учтите, что на данную модель можно разместить плавсредство с максимальной длиной 3,5 метров. При этом грузоподъемность осталась на стандартном уровне — 520 кг. Присутствует достаточно надежная ось и два колеса, стоимость данной модели примерно 41 000 рублей. Для уверенного и безопасного передвижения на данной модели предусмотрены пружинные амортизаторы.

Лодочный прицеп своими руками

Главная Полезное Лодочный прицеп своими рукамиЕвгений Сафронов

Сегодня, когда в некоторых регионах довольно трудно найти хорошую и недорогую стоянку для катера, и для обеспечения мобильности у водномоторников возникает необходимость в лодочном трейлере, существуют два варианта получить в собственность столь необходимое транспортное средство. Первый — это приобрести прицеп промышленного изготовления. На рынке в настоящее время представлены трейлеры следующих производителей:

ООО «Вектор», Санкт-Петербург;
ТОО «Автохарт», Москва;
ООО «Трейлер», Ступино;
ЗАО «Скиф», Пермь.

К сожалению, цены на продукцию этих фирм колеблются от 700 до 1000 USD, что довольно дорого для среднестатистического водномоторника. Второй способ — это изготовление трейлера своими силами. Для меня этот способ наиболее предпочтительный в виду того, что можно изготовить прицеп непосредственно под мою лодку «Сарепта» и сэкономить несколько сотен долларов.

У меня уже имелся опыт переоборудования грузового прицепа в трейлер под ПВХ-лодку «Кайман-400» (к сожалению, фото нет), но здесь задача стояла более сложная — изготовление прицепа «с нуля». Переоборудовать какой-нибудь грузовой прицеп практически невозможно т.к. под «твердокорпусную» лодку до 5 метров колея трейлера должна быть около 1900 мм.

Грузовые прицепы с такой колеей — редкость, а при использовании обычного прицепа лодку придеться размещать выше колес, что сильно затруднит спуск-подъем лодки на трейлер. Поискав в Интернете, я не обнаружил никакой подробной информации по данному вопросу, пришлось думать самому и опираться на устные советы Энди Крым Вихрь-30 г. Москва rally@nexter.

ru уже изготовившего трейлер самостоятельно, кстати, спасибо ему.

За основу был взят трейлер производства ООО «Вектор» ЛАВ-81014 (Рис. 1).

Рис.1 Трейлер производства ООО «Вектор» ЛАВ-81014

На мой взгляд, этот прицеп наиболее подходит для перевозки лодок длиной до 4,5 м и не снимаемыми моторами весом от 100 кг.

Если лодка у вас короче и мотор полегче или вообще его снимаете, для лучшей балансировки прицепа ось желательно сместить вперед.

На трейлере ЛАВ-81014 использована рессорная подвеска, но я рекомендую вам применить торсионную. Хотя она и менее надежна и долговечна, но легкость монтажа перекрывает все недостатки.

Вот чертеж с размерами, по которым я изготавливал трейлер (Рис.2). Советую вам немного изменить размеры, что бы прицеп получился именно под вашу лодку.

Рис. 2 Чертеж изготовленного трейлера

Теперь остановимся на комплектующих для изготовления трейлера и их стоимости. Они подразделяются на две группы. В первую входят сертифицированные узлы промышленного изготовления:1. Торсионная ось -3000 руб.2. Сцепное устройство — 270 руб.Во вторую — комплектующие которые можно приобретать везде или изготавливать самому:1. Опорная ножка — 490 руб.2. Крылья — 500 руб.3.

Светотехника — 450 руб.4. Проводка — 300 руб.5. Крепеж — 400 руб.6. Лебедка — 1300 руб.7. Колеса — 2200 руб.8. Кильблоки — 1600 руб.9. Металлопрокат — 2000 руб.10. Краска — 850 руб.Итого материалов необходимо на 13360 руб. или 430 USD.Забегая вперед скажу, во сколько мне обошлась работа специалистов:1. Сварщик — 500 руб.2. Слесарь -300 руб.3. Маляр — 500 руб.Итого 1300 руб.

По предварительной информации экспертиза мне встанет в 400 руб. и регистрация в ГАИ 300 руб. Всего 700 руб. или 20 USD.

Можно подвести итог, трейлер мне обошелся в 500 баксов. Самый дешевый прицеп в Москве стоит 700. Для кого 200 бачей не деньги могут дальше не читать, а сразу идти по вышеуказанным ссылкам за готовыми решениями. Для остальных добавлю, что прототип моего трейлера стоит на заводе 1000 USD.

Оговорюсь конечно, что прицеп под катер «Скиф» стоит в Перми 500 баксов, но, как говорит пословица — «Телушка полушка, да рубль перевоз». Правда, однажды наФишинге я предложил скооперироваться и нанять фуру для доставки десятка прицепов в Москву.

Идея нашла понимание у 7 человек и была поддержана Василием Румянцевым, но после подробного ознакомления с прицепом я понял, что он мне не подходит, и вышел из концессии. О дальнейшей судьбе проекта мне ничего не известно.

Теперь расскажу, какие и где я приобретал комплектующие для изготовления трейлера. Искалось все через Яндекс. Пункты 1,2 и 1-3 были приобретены в фирме Автофлекс-Кнотт. Очень любезные люди, даже бесплатно доставили в Питер.

Пункты 6,7 и 8 во Франкарди, но вообще рекомендую приобрести по каталогу Билтема или заказать в фирме иномарочных автозапчастей работающих по этому каталогу, будет дешевле. С остальными пунктами я думаю ясно. Металлобазы и магазины запчастей.

Обязательно берите чеки и сертификаты на все что покупаете. Они понадобятся при регистрации прицепа в ГАИ.

Для изготовления рамы я использовал прямоугольную трубу 80х40х3,5. Тоньше не рекомендую т.к. у Энди, изготовившего прицеп из трубы 2 мм, были проблемы. Хватает двух хлыстов по 8 м. 5 часов работы сварщика — и готово (Рис.3).

Стыки труб необходимо усилить косынками, нарубив их на гильотине (тогда не будет такой порнухи как у меня — резал газом). Сверлим отверстия и болтами М12 через втулки крепим ось и сцепку.

Тут очень важный момент правильно подобрать балансировку и соблюсти четкую перпендикулярность оси центральной балке. Потом надеваем колеса, цепляем прицеп за автомобиль и едем, проверяя не тащит ли трейлер в сторону (перпендикулярность). Потом, набросав покрышек, ставим лодку и проверяем балансировку.

Нагрузка на сцепной шар должна быть в пределах 40-80 кг. Если что-то не так, лучше сразу пересверлить ось (еще одно преимущество торсиона, с рессорной подвеской так просто не изменишь).

Теперь вешаем опорную ножку и страховочный трос (Рис.4).

Рис.4 Установка опорной ножки и страховочного троса

Далее из трубы 60х40х2 варим опору для лебедки и устанавливаем ее (Рис.5). Хочу обратить внимание на талреп. Он служит для фиксации лодки при транспортировке. Использование для этих целей лебедки приведет к быстрой поломке ее шестеренок, что подтверждают два человека.

Рис.5 Установка опоры для лебедки

Теперь из такой же трубы делаем опоры крыльев (Рис.6).

Рис.6 Установка опор крыльев

И опять используя эту трубу, изготовляем опоры кильблоков (Рис.7). Сначала я поставил одну пару, но потом добавил еще т.к. два могут промять или даже продавить днище лодки. Про опоры килевых роликов скажу только, что металл не менее 4 мм нужно нарубить на гильотине и сварить. На рисунке все видно.

Оговорюсь, что ролик на оси должен ходить очень легко иначе при его заедании киль лодки быстро порежет его до непригодного состояния. Кстати, для пластиковых лодок лучше подойдут резиновые ролики. Хочу добавить, что нужно подобрать длину опор кильблоков так, чтобы колеса попадали на элемент продольного набора, тогда днище будет меньше проминаться.

Угол колес я подбирал с помощью профиля днища, вырезав его из фанеры.

Рис.7 Изготовление опор кильблоков

И вот трейлер в основном готов (Рис.8). Рекомендую в этот момент провести ходовые и спусковые испытания, а уже убедившись что все в порядке, красить и вешать светотехнику.

Рис.8 Трейлер в состоянии промежуточной готовности

Я после проверки внес некоторые изменения. На фото (Рис.9) видно, что вместо второй пары кильблоков еще использованы покрышки.

Рис.9 Лодка на трейлере на испытаниях

Кроме того, оказалось очень сложно пристроить светотехнику, а точнее пластину с подсветкой для номерного знака. В конце концов, подварил балку из легкой трубы, на ней все прекрасно разместилось (Рис.10).

Рис.10 Установка светотехники

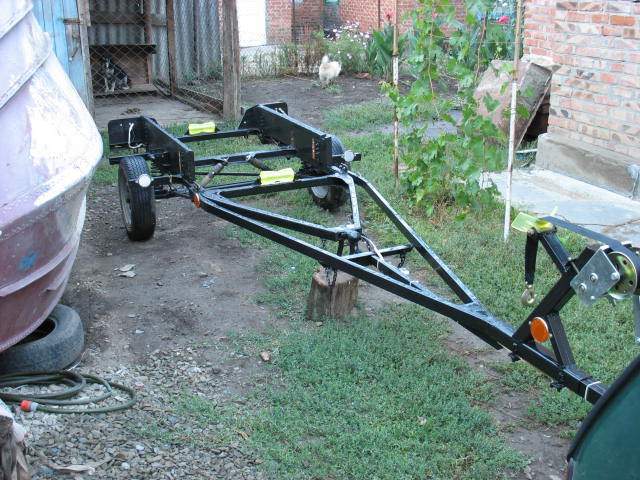

Ну вот и все, трейлер покрашен и готов к регистрации (Рис.11).

Рис.11 Трейлер в состоянии полной готовности

Еще добавлю, что при транспортировке лодки перо мотора находится довольно низко над дорогой, и чтобы не повредить на ямах редуктор, рекомендую возить мотор в наклонном состоянии с помощью вот такой конструкции (Рис.12). Она же фиксирует боковые смещения мотора и бережет рулевой редуктор.

Рекомендую собрать сначала из дерева, а уже потом по «заточенному» прототипу сварить их той же трубы 60х40х2. На предыдущем фото(Рис.9) видно экспериментальную модель устройства из дерева.

Если лодка транспортируется на большое расстояние, необходимо зафиксировать ее транспортной лентой как видно на том же фото (Рис.9).

Рис.12 Упор для перевозки мотора в откинутом состоянии

Теперь коснемся такого вопроса, как регистрация нашего транспортного средства. Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА:

Прицеп для лодки своими руками — инструкция по изготовлению

Многие владельцы лодок сталкиваются с проблемой транспортировки и хранения этого плав средства. Создать прицеп своими руками, порой, единственно возможное решение.

Без сомнения, можно такую вещь и купить, но стоимость изделия достаточно высока. Между тем, прежде чем преступить к изготовлению, необходимо помнить, что вы создаете транспортное средство.

А значит, оно должно быть не просто зарегистрировано в ГИБДД, но и быть абсолютно безопасным.

Параметры прицепа и регистрация в ГИБДД

Первое, что необходимо сделать, прежде, чем решить, как сделать лодочный прицеп – это выполнить чертежи будущего транспортного средства.

При этом необходимо особое внимание уделить габаритам, так как в случае несоответствия размеров, его могут не зарегистрировать. Высота прицепа вместе с лодкой не должна превышать 3,8 м, ширина 2,2 м.

А вот длину нужно измерять вместе с тягачом, то есть вашим автомобилем, и она должна быть менее 20 м.

Чтобы ваше изделие зарегистрировали в ГИБДД, необходимо иметь заключение компетентной организации (имеющей лицензию на данный вид работ), которая оценит прицеп и проведет тестирование. Для выполнения испытаний вы должны будете предоставить не только сам трейлер, но и чертежи, по которым он выполнен. Они должны быть правильно оформлены – четко указаны все длины и параметры.

При регистрации прицепа выдается номерной знак и талон о прохождении гос. техосмотра. При движении с трейлером эти документы должны быть обязательно. В противном случае, можете «нарваться» на штраф. А при езде без номерных знаков – и вовсе могут конфисковать прицеп. Также обязательно нужно оформить страховку гражданской ответственности.

Комплектующие

Чтобы создать прицеп для лодки своими руками, необходимо обзавестись всеми необходимыми материалами. Торсионную ось и сцепное устройство лучше всего купить сертифицированные. Помимо этого, также нужно приобрести:

• профиль с толщиной стенки 4мм размером 60х40 или трубу размером 80х40х3,5;
• швеллер 12;
• лист толщиной 2мм;
• крылья;
• опорную ножку;
• проводку;
• светотехнику;
• колеса;
• лебедку;
• кильблоки либо полиуретан для их изготовления;
• антикоррозийное покрытие и краску.

Этапы сборки

Главное, что нужно учитывать, создавая лодочный прицеп своими руками, это габариты плавсредства (размер и вес), наличие подъездного пути.

Также обратите внимание на возможности вашего автомобиля, точнее на ограничение веса буксируемого средства. При изготовлении прицепа особое внимание уделите осям и деталям подвески.

На несущей конструкции масса лодки должна распределяться следующим образом: 70% в «носовой части» (где фаркоп) и 30% в задней.

Изготовление рамы

Все элементы каркаса должны соединяться только при помощи сварочного аппарата. Для создания рамы применяется профиль или труба. Для придания прочности конструкции стыки усиливаются косынками.

Далее следует сделать отверстия и болтами М12 соединить ось и сцепку.

Прежде чем переходить к следующему этапу, следует проверить правильно ли сбалансирована рама, и выдержана ли четкая перпендикулярность оси по отношению к центральной балке.

Убедиться в этом можно лишь опытными путем. С этой целью на раму нужно надеть колеса, соединить прицеп с автомобилем и проехаться. Если прицеп «не ведет» в сторону, то перпендикулярность соблюдена.

Далее нужно поместить лодку на него и проверить балансировку. Нагрузка на сцепной шар должна составлять 50-80 кг.

Так как сделать прицеп для лодки нужно безопасным, то в том случае, если хотя бы один из показателей некорректный — лучше сразу пересверлить ось.

Оснащение рамы

Далее необходимо прикрепить на прицеп опорную ножку («рулевое» колесо) и страховочный трос. «Рулевое» колесо может и отсутствовать, но вещь довольно полезная, если прицеп планируется перемещать вручную.

При помощи нижней рукоятки колесо регулируется по высоте, а при помощи верхней – относительно трубы. Так, перед выездом на трассу, колесо поднимается вверх, попадает в пазы трубы и фиксируется.

Если же прицеп нужно перекатить, то колесо опускается и вертится в любом наплавлении.

Затем, с трубы 60х40х2 нужно сварить опору для лебедки. Этот же материал используется для изготовления опоры крыльев и опоры кильблоков. Крепить килевые ролики нужно с помощью полос металла не менее 4 мм, для этого их необходимо нарезать и сварить. При установке опор кильблоков есть также свои нюансы. Ролик на оси должен двигаться очень легко, иначе при «заедании» киль лодки повредит его.

Если вы все же решились делать прицеп для катера своими руками, изготовить ролики можно также самостоятельно. Для этого необходимо приобрести кусок полиуретана (кругляк).

При помощи токарного станка выточить из него четыре боковых и два килевых. Для оси, на которой будет вращаться «колёсико», понадобятся болты М14, а в самом ролике выточить отверстие такого же диаметра.

Затем из уголка 50 нарезать уголочков, просверлить отверстия и сварить в П-образные держатели для осей.

После того, как основные элементы закреплены, прицеп для автомобиля своими руками еще требует доработки. А именно: его нужно обработать антикоррозийным покрытием, дать высохнуть, а затем покрасить. С этой целью можно применить обычную эмаль. Заключительным этапом является установка светотехники (стопов и поворотов), а также балки с подсветкой для номера.

Изготовленный прицеп под лодку своими руками прослужит довольно долго при правильной эксплуатации.

Отправляясь в путешествие с таким трейлером, старайтесь не забывать, что вы едете с прицепом, а значит, и вести себя на дороге нужно соответственно.

Во время стоянок (даже длительных), лодку можно хранить на прицепе. Именно так поступают многие владельцы в зимний период. Износ от этой «работы» у трейлера не увеличивается.

Как сделать лодочный прицеп своими руками — этапы изготовления (видео)

Самодельные прицепы активно используются владельцами лодок (обычных деревянных, надувных и моторных) по всей стране и даже за рубежом. Особенно много “умельцев”, которые отказываются покупать заводские прицепы и делают их своими руками, в странах постсоветского пространства.

Параметры прицепа и регистрация в ГИБДД

Чаще всего в поселках до реки (или озера) рукой подать и на дороге к водоему сроду не было постов ГИБДД. Покупать дорогостоящий фабричный прицеп, чтобы привезти лодку 200-300 метров или даже пару км, никто не хочет и поэтому мастерят прицепы для плавучих средств из подручных материалов.

Такие “девайсы” очень часто в небольших населённых пунктах даже не регистрируют (хотя и необходимо), так как трассы нет, а по грунтовке “огородами” 500 метров на рыбалку можно и так доехать.

В больших же городах регистрация сего транспортного средства просто обязательна – до водоема без нее просто не доедешь, остановит “доблестная, честная и сердцу дорогая” автоинспекция на первом же посту и “влепят” штраф или конфискуют прицеп.

Размеры

В первую очередь необходимо определится с размерами корпуса прицепа. Это нужно сделать до начала планирования всей конструкции, так как есть жесткие нормы, предусмотренные законодательством.

До проведения всех работ нужно измерить саму лодку (высоту бортов, длину и ширину в самом узком месте и самом широком), потому что размеры прицепа “подгоняются” по ней. Для владельцев лодок больших размеров необходимо измерить также длину тягача от бампера передней части до окончания крепежного механизма на задней.

Габариты прицепа для перевозки плавучих средств:

• Высота всего прицепа вместе с лодкой и на колесах не должна быть более чем 3,8м, чтобы не загораживала обзор на трассе владельцу и водителям сзади;
• Ширина (с лодкой) не более 2.2м, чтобы не загораживал обзор и для нормального положения на стандартной полосе дороги;
• Длинна прицепа вместе с лодкой и транспортным средством (тягачом) максимум 20м, более 20м это уже даже не автопоезд – из соображений безопасности на дорогах.

Ходовая часть

Ходовая часть прицепа должна быть выполнена строго по государственным стандартам (ГОСТ). Колеса необходимо устанавливать стандартные (не самодельные и не от тачки садовой) – от автомобиля, мопеда или мотоцикла.

То есть необходимо все составляющие части крепления колес использовать фабричные, на шарнирах и закреплены на прочной оси, которая бы смогла выдержать испытательные нагрузки при регистрации (используется разный вес в зависимости от типа прицепа.

Сотрудники регистрационной службы чаще всего проверяют визуально — смотрят не деформируется ли прицеп при поездке с весом в 2-3 раза превышающим вес предполагаемой лодки. То есть если лодка весом 100кг, то испытывать могут весом до 200-300 кг.

Регистрация

Для того чтобы прицеп зарегистрировали, нужно получить заключение у организации, которая имеет лицензию на тестирование и испытание транспортных средств (некоторые автошколы, МРЕО, иногда даже частные организации с лицензией).

Для проведения испытания в организацию, которая будет заниматься этим благим делом, необходимо предоставить чертежи прицепа, которые должны быть выполнены должным образом (качественный чертеж с указанием всех размеров и параметров).

Если чертеж выполнен не профессионально, не стоит и пытаться пройти регистрацию. Откажут еще при подаче документов, зря только потратите время.

Если все нормально с исходными чертежами и транспортное средство пройдет испытание на безопасность, то ему присвоят регистрационный номер и выдадут талон ТО (технического осмотра), который необходимо иметь при себе каждый раз при использовании прицепа (наклеить на лобовое стекло авто чтобы хорошо видно было сотрудникам ГИБДД даже из-за кустов).

Во сколько обойдется лодочный прицеп своими руками

Примерная стоимость фабричного прицепа в специализированых салонах от 1000у.е. На рынке можно найти вариант подешевле (не б/у) от 800 у.е., но он будет либо некачественным, либо подделкой. Если же сделать самому, то материалы (если покупать новые) обойдутся от 200 +/- долларов и выше.

Основные затраты – это ходовая часть, так как колеса для автомобиля, мопеда или мотоцикла, сейчас стоят не дешево, а с другими типами колес (от садовой тачки тридцатилетней давности) прицеп “не пропустят” при регистрации.

Подготовка к изготовлению прицепа для лодки

Для создания средства транспортировки лодок нам потребуются такие компоненты (размеры не указаны так как параметры у каждой лодки индивидуальные):

• профиль металлический или труба с толщиной стенки 4-5мм. или алюминиевый профиль толщиной 12-15мм. (подойдет для легких лодок);
• труба 60х40х2;
• кусок швеллера 12го;
• лист железа толщина 2мм;
• облицовочные крылья и брызговики (на ваше усмотрение из чем обшить — легким пластиком или жестью);
• провода на проводку;
• два габаритных фонаря с поворотными сигналами (задние фары) от любого типа автомобиля;
• лебедка ручная с тросом;
• опорная ножка;
• кильблоки или материал для них (полиуретан);
• грунтовка и краска (по желанию).

Для изготовлению необходимо подобрать прочные и легкие материалы. Большой вес прицепа из тяжелых, толстых компонентов с лодкой на борту значительно увеличивает расход топлива автомобиля и увеличивает износ шин, двигателя и коробки передач.

Так же следует учесть такие факторы, как:

• размеры и возможности заезда к месту хранения лодки;
• предельный буксировочный вес вашей машины (тягача);
• удобство эксплуатации прицепа отдельно от автомобиля (стойки, ножки, ручки для перемещения).

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной — недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг — проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг.

Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют — рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.

Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки.

Если крылья пластиковые, то делаем крепления и ставим на болты.
После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 — из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки.

Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок.

Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
