Дождевая цепь для водостока своими руками

Дождевые цепи, или Как сделать водосток на крышах с широким свесом?

•

В этой статье мы расскажем о системе водоотвода, пришедшей к нам из далекой Японии. Ее желоба имеют привычную конструкцию, а вот сточные трубы заменяют металлические цепи, свисающие до самой земли. Необычно решение, не так ли? Чем же оно обусловлено?

Обычно цепной водосток (или дождевые цепи) устраивают тогда, когда нужно отвести дождевую воду с очень широких карнизных свесов, далеко выступающих за плоскость стен. Не ставить же металлические трубы посреди террас? Но ничто не мешает смонтировать подвесы под крышей тривиальной конструкции. Как ни странно, с практической точки зрения они не только не уступают трубам, но в чем-то и превосходят их.

Если обычная труба может засориться опавшей листвой или сломаться от резкого порыва ветра, с цепью таких проблем не возникнет. Но главный плюс состоит в том, что если цепь из-за капризов погоды покроется льдом, сколоть его не составит труда. Металлическую трубу же, в которой замерзла вода, может попросту разорвать.

Дождевая цепь стоит намного дешевле водосточной трубы. А если подвес порвется, проржавеет или просто надоест, его легко заменить новым

•

Схема установки дождевой цепи в воронке

В самом простом исполнении «японский» водосток представляет собой цепь. Но можно себя этим не ограничивать. Современный рынок предлагает множество интересных изделий самых причудливых форм. Например, изящные подвесы из медных чашечек, череда стеклянных зонтиков или же керамические «бусы». Конечно, стоят такие произведения искусства недешево. Более того, далеко не каждое из них способно справиться с отводом дождевой воды с крыши большого загородного дома. Многие предназначены скорее для беседок, а то и просто для украшения. Впрочем, ничто не мешает подключить фантазию сделать собственную, оригинальную и недорогую конструкцию. Например, нанизать на цепи крупную гальку, декоративные ведерки или металлические чашки. Почему нет?

Для создания цепного водостока можно использовать самые необычные предметы. Главное, чтобы они были прочными и в меру тяжелыми (иначе подвес будет колебаться от малейшего дуновения ветра)

Очевидное преимущество цепного водостока — легкость монтажа. Обычно подвес устанавливают в водосточной воронке: цепь спускают вниз, а верхний конец закрепляют в воронке при помощи поперечины — прута или скобы из нержавеющего металла.

Впрочем, такой способ монтажа имеет свои недостатки. Если цепь обледенеет во время резких скачков температуры (которые в нашем климате, к сожалению, не редкость), а лед своевременно не собьют, под тяжестью водосточный желоб может оборваться. Альтернативный вариант — закрепить цепь при помощи мощного анкерного болта, вкрученного в стропило или стену непосредственно над сливным отверстием.

•

Схема установки дождевой цепи в ливневую канализацию

С нижним концом цепи дела обстоят еще проще. Его утяжеляют посредством грузила и опускают внутрь емкости для сбора дождевой воды или же в канал дренажной системы. Во втором случае стоит дополнительно зафиксировать цепь крупными камнями, чтобы при сильном порыве ветра ее не выбросило наружу.

Стоит сказать несколько слов о том, куда девать слитую дождевую влагу. Если поблизости есть река, озеро или другой естественный водоем, воду можно отправить туда через вкопанную в землю трубу. Возможен также отвод в канализацию, но только в централизованную! Автономные рассчитаны на относительно небольшой объем стоков. Повышенная нагрузка им не по силам. Если же нет ни водоема, ни централизованной канализации, остается организовать дренажную систему таким образом, чтобы вода отводилась через трубу как можно дальше от дома, и из нее просто уходила в грунт.

Прозрачный водосток

•

Альтернативой цепному водостоку на доме с широкими карнизными свесами могут стать плексигласовые трубы. Металлические трубы, стоящие на большом расстоянии от стен, террасу не украсят, а вот светопрозрачные столбы выглядят довольно интересно.

Чтобы обеспечить трубам устойчивость, их можно поставить на металлические «ноги» с опорой на грунт. Это и эффектно, и эффективно. Но есть один нюанс. Из-за того, что расстояние от края трубы до поверхности грунта относительно невелико, возникает риск того, что в холода там будет образовываться наледь. Кроме того, замерзшая вода может разорвать трубу из плексигласа, заметно уступающего по прочности металлу. А значит, нужно обеспечить ее подогрев.

Источник

Дождевые цепи вместо водосточных труб на даче — выглядит очень стильно!

Историей своего творчества поделилась наша подписчица Гумилева У.В. в нашей группе Вконтакте. Далее авторский текст.

Дождевые цепи, причудливо свисающие с крыш, — это отличная замена обычным водосточным трубам, я убедилась в этом на личном опыте. Наибольшее распространение kusari doi (цепи дождя) получили в Японии -стране, где экономно относятся к воде и тщательно ухаживают за прилегающей к дому территорией. Нижний конец цепей опускают в глубокую емкость или закрывают галькой, чтобы не размывало грунт.

Kusari doi

Первые цепные водостоки изготавливали из меди — металла с прекрасными антикоррозионными свойствами и весьма долговечного. Сегодня в продаже можно найти не только медные, но и латунные, стальные, пластиковые цепи с разнообразным декором в виде металлических фигурок, декоративных камешков, стеклянных, керамических и пластиковых элементов.

Дождевые цепи – декоративные водостоки

Но я решила не тратиться на декоративный водосток, а собрать его своими руками из подручных материалов.

Kusari doi из формочек для печенья

Водосточные желоба на крыше моего дома проходят не по всему периметру, кое-где я даже не смонтированы водосточные трубы, поэтому я решила повесить дождевые цепи.

В обычном супермаркете я приобрела:

• стальные цепи;
• формочки для печенья;
• пластиковые стяжки;
• мешок речных камней.

Цены на формочки для печенья

В сарае нашла старую чашку из нержавейки.

Из инструментов подготовила только тонкогубцы, которые можно заменить пассатижами. Ну и, конечно, для монтажа мне в дальнейшем понадобилась высокая приставная лестница.

Все, что необходимо для изготовления дождевой цепи

Дождевых цепей я сделала две, на каждую ушло по 6 желтых формочек.

Как собирать цепь? Делюсь своим простым лайфхаком.

Шаг 1. Я взяла цепь и размыкала тонкогубцами каждое восьмое звено.

Размыкаю звено цепи

Шаг 2. Разделила всю цепь на отрезки по семь звеньев плюс одно разжатое. Отделенное звено я пластиковой стяжкой прикрепила к формочке, затем прицепила к нему длинный отрезок, зажала.

Свободное звено прицепила к формочке

Шаг 3. Таким образом я соединяла стяжками цепь и формочки поочередно.

Собираю цепь

Шаг 4. Когда цепной водосток стал достаточно длинным, я прикрепила крайнее звено к сливной воронке болтом и парой стяжек, чтобы проверить работоспособность системы.

Цепь свисает из воронки Так это выглядело со стороны

Вниз поставила чашку с камнями, присыпала нижний конец цепи, чтобы она не сильно качалась на ветру.

В чашке совсем немного камней, остальные добавлю после теста собранного водостока

Вечером пошел дождь и оказалось, что большая часть воды из воронки выливается мимо, не попадая на цепь. Пришлось переделывать.

Я взяла формочку (в упаковках было по 8 штук, как раз осталось две) и стяжками зафиксировала ее изнутри воронки. Свободный верхний конец цепи закрепила все той же стяжкой. К счастью, дождь не заставил себя ждать и оказалось, что такой вариант вполне себе рабочий.

Прикрепила формочку к воронке

Воды в чашке собралось так много, что пришлось вынуть камни и сделать дренажные отверстия, чтобы не переливалось через край. Когда ставила обратно, в нижнее звено цепи продела палку, а затем засыпала побольше камней. Так и газон не размывает, и вид достойный.

К сожалению, не знаю, как поведет себя такая конструкция в холодном климате. Хочу посоветовать тем, у кого длинная зима, крепить верхнюю часть цепи более надежно, чтобы не было обрывов после обледенений. Один из вариантов монтажа с помощью крюка и куска арматуры показан на схеме.

Как закрепить дождевую цепь

Кстати, водосток не обязательно собирать с использованием именно цепи, есть потрясающе красивый вариант, которым поделилась мама одного моего знакомого.

Дождевые цепи из медной проволоки и кускового стекла

Для изготовления дождевой цепи понадобятся пассатижи и кусачки, кусковое стекло эрклез и мягкая медная проволока.

Сборкой можно заниматься прямо на улице

Куски стекла желательно подбирать примерно одного размера. А если такой вариант не слишком нравится, можно заменить эрклез, например, речной галькой.

Изготовление дождевой цепи

Методика максимально проста — каждый камешек нужно обернуть проволокой так, чтобы он не выскользнул между витками.

А для навешивания готовой цепи на ветку не сложно сделать крюк из той же медной проволоки.

На фото видно, как сделать простой крюк

Дождевые цепи были развешены не под крышей, а на ветвях дерева. Получилось очень необычно, декоративно.

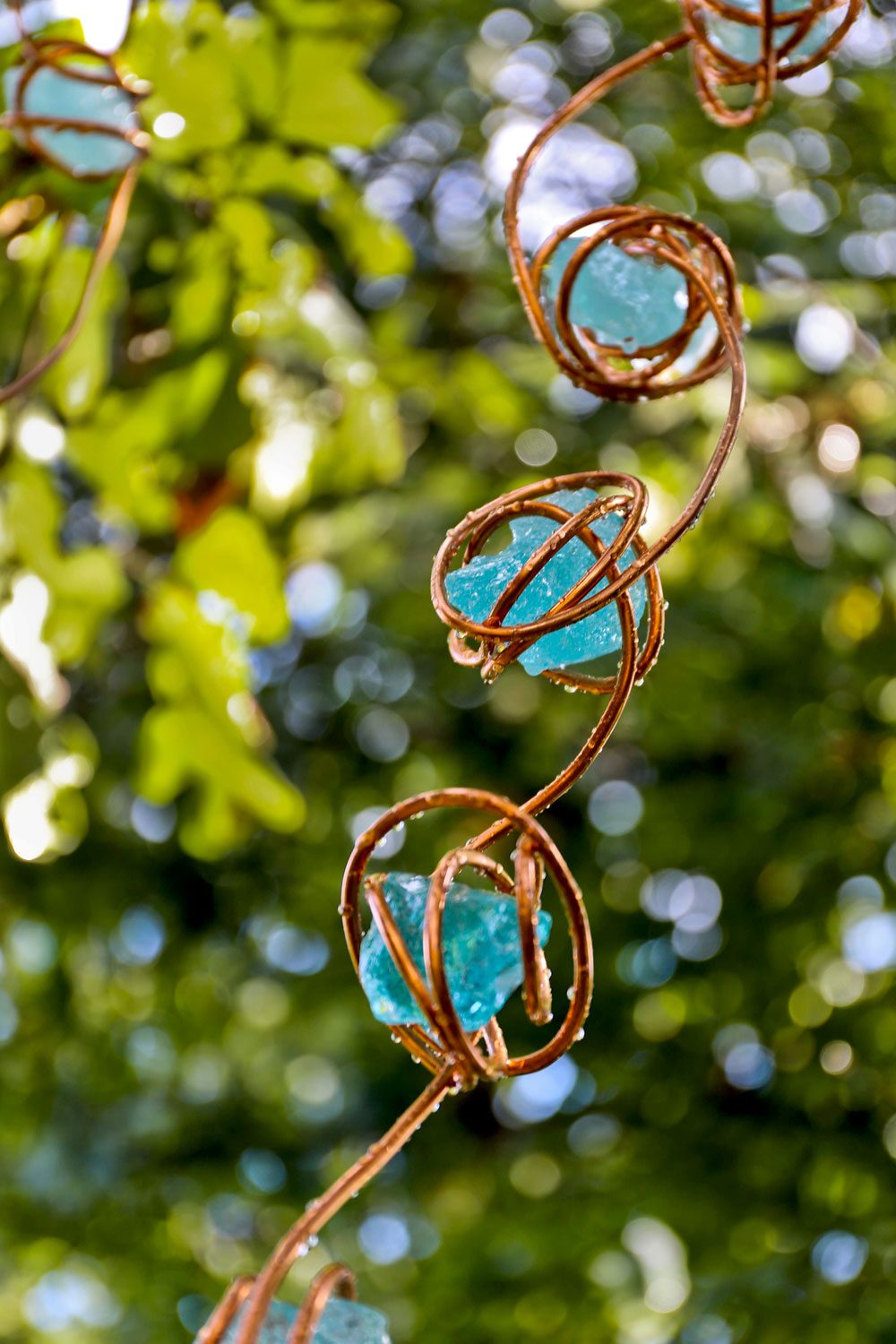

После дождя цепь переливается и сверкает в лучах солнца

Источник

Нескучный восток: как сэкономить на строительстве водостока с помощью дождевых цепей

Kusari-Doi – или «дождь на цепи» придумали в Японии. Казалось бы, нет ничего проще, взять цепь и спустить с крыши вместо водостока. Однако, как и всё японское, торопиться с устройством водостока не стоит.

Во-первых, такие конструкции необходимо монтировать на некотором расстоянии от фасадных стен, укрепляя вторую половину цепи. Это делается для того, чтобы вода не забрызгала стены. Во-вторых, для многоэтажных конструкций такая система не подойдет, так как, падая с высоты, вода будет разбрызгиваться и создавать лишний шум.

Совет! Если вы планируете использовать дождевую воду для полива, то лучше использовать оцинкованные цепи.

Интересно, что дизайн и оформление дождевых цепей настолько разнообразен, что может вполне вписаться в любой загородный участок.

Такие цепи прекрасно можно использовать не только для жилых строений, но и для хозпостроек, беседок, оранжерей. Кроме того, вы получаете ровное, приятное, успокаивающее журчание вместо грохота в трубах.

Не забывайте, что крепление цепи должно быть крепким и устойчивым. Лучше направить цепь с помощью длинного гвоздя или шурупа. Тогда даже порыв ветра не сможет её сместить. Обязательно зафиксируйте нижнюю часть цепи.

Обычно её закрепляют в слив, или опускают в бочку с водой

К сведению! Дождевую цепь можно сделать практически из любого материала: это может быть алюминий и медь, сталь и даже горловины от пластиковых бутылок. Декорировать можно с помощью веток, камней, интересных дизайнерских элементов.

Преимущества Kusari-Doi:
• лёгкий монтаж;
• не нужно чистить;
• нет необходимости просверливать дыры под водосточные трубы;
• эффектный внешний вид.

Иногда водосток уходит в канализационную сеть или в искусственный водоем. Такие цепи популярны не только в Японии, но и в Норвегии (они не лопнут в период холодов), а также в Финляндии. Иногда такие цепи ещё называют «капельниками». Они выполняют роль направляющих при таянии снега с крыш. А если вы хотите приобрести дизайнерские цепи, то можно поискать их в интернет магазинах.

Расскажите, готовы ли вы создать такой японский вариант водостока у вас на даче?
