Дрель с магнитом своими руками

Магнитная плита из трансформаторов микроволновки

На сверлильных и фрезеровальных станках заготовки фиксируются в тисках. Это надежно, но не совсем удобно. Проще пользоваться электромагнитом. Он позволяет мгновенно фиксировать заготовки в любой точки платформы, точно позиционируя их под рабочую оснастку. Сделать такой электромагнит можно своими руками.

Материалы:

• Трансформаторы с СВЧ печи – 3 шт.;
• листовая сталь – 2 мм;
• медные провода;
• эпоксидная смола;
• фиброволокно.

Процесс изготовления электромагнитной платформы

У трех трансформаторов от микроволновой печи необходимо разрезать сердечник по сварке, и аккуратно выбить обмотки, чтобы их не повредить. Рез выполняется на стыке фланца крепления и Ш-образных пластин.

Так как сердечник состоит из пластин, которые без фланца распадаются, его нужно укрепить. Для этого по нему прокладывается несколько сварочных швов. Нужно проварить пластины, и затем зачистить выступающую часть швов.

Из листовой стали сваривается короб платформы, в который поместятся сердечники трансформаторов. Их нужно просверлить, и прикрутить со стороны дна винтами с потайной головкой. Между сердечниками и стенкой короба требуется нанести термопасту. Дополнительно сердечники следует проварить изнутри короба.

Сбоку короба просверливается отверстие для ввода кабеля питания.

На сердечники устанавливаются обратно первичные катушки (из толстой проволоки).

К контактам катушек припаиваются провода. В отверстие короба вводится основной кабель питания. К нему присоединяются катушки параллельно. Контакты нужно изолировать, затем залить все эпоксидной смолой. Для надежности она армируется фиброволокном.

После высыхания смолы, поверхность шлифуется, чтобы получить идеально ровную плоскость.

Теперь электромагнитная плита может использовать по назначению.

Достаточно просто подключить к ней мощный источник питания на 12 В. Любой металлический предмет притянется к ней намертво, пока питание не будет отключено.

Смотрите видео

Источник

Универсальная стойка для дрели на основе магнитного подъемника

В данном обзоре автор поделится с нами идеей, как сделать своими руками универсальную стойку для электродрели на основе магнитного подъемника.

Такую стойку можно использовать как в качестве мини сверлильного станка (для сверления вертикальных отверстий), так и для сверления отверстий в горизонтальной плоскости.

Советуем также прочитать статью-обзор: как самостоятельно сделать сверлильную стойку с тисками.

Первым делом потребуется прямоугольная пластина из толстого металла. Сверлим в ней отверстия, после чего крепим к верхней части корпуса магнитного подъемника.

Основные этапы работ

На следующем этапе крепим к ранее вырезанной металлической пластине две направляющих (их можно сделать из круглого стального прутка). По ним будут перемещаться подшипники.

Далее автор отрезает кусок прямоугольной профильной трубы. Сверлим в заготовке отверстия и вставляем внутрь подшипники. Потом устанавливаем ползун на направляющие.

Сбоку профильной трубы устанавливаем вал для штурвала, чтобы опускать и поднимать ползун.

К верхней части направляющих крепим упорную ограничительную пластину металла. Натягиваем стальной тросик.

На последнем этапе останется только сделать штурвал и крепление для электродрели. Затем приступаем к покраске и сборке.

Подробно о том, как своими руками сделать универсальную стойку для дрели на основе магнитного подъемника, можно посмотреть на видео ниже.

Данная идея принадлежит автору YouTube канала TheDacchio. Как вам такая самоделка? Напишите свое мнение в комментариях под видео.

Источник

Третья рука с магнитным основанием своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Многие из Вас занимаются пайкой различных плат, схем, и ремонтом устройств. При этом часто «не хватает рук», чтобы зафиксировать деталь или проводок в нужном положении. Решается эта задача просто — специальным приспособлением, называемым «третья рука».
Классический вариант такого приспособления предполагает жесткое крепление гибких держателей на раме, что не всегда удобно.

В данной статье Валерий, автор YouTube канала «Valera Perinski» расскажет Вам, как он сделал «третью руку» с держателями на магнитных подошвах, которые легко можно перемещать по металлическому основанию.

Несмотря на использованные мастером станки, этот проект достаточно прост в изготовлении, и может быть повторен минимальным набором инструментов.

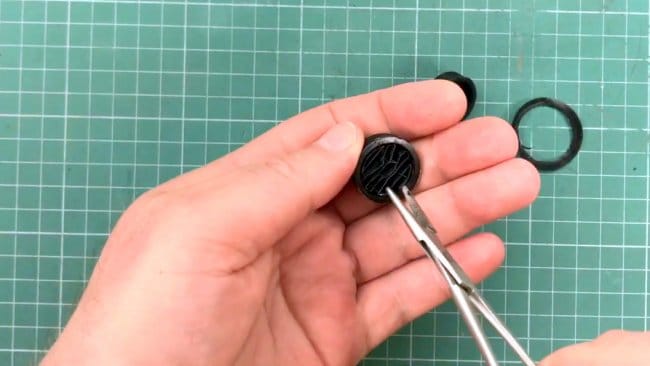

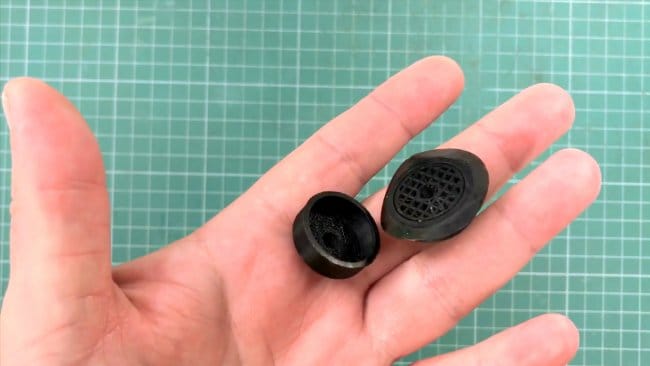

Валерию очень нравится делать все красиво, вероятно, он перфекционист. Его не устраивает качество поверхности 3D-печатных деталей, и он производит пост-обработку на своем мини-токарном станке . Через отверстие в детали продевается болтик, и фиксируется гайкой. Эту конструкцию он зажимает в токарном патроне, и снимает небольшой слой, выравнивая поверхность заготовки.

Собственно говоря, деталь можно похожим способом зажать в патроне шуруповерта, и пройтись мелкозернистой наждачной бумагой. Если же при печати был использован филамент PETG или ABS, то добиться сглаживания поверхности можно путем ее обработки дихлорэтаном/дихлорметаном.

У мастера уже есть готовая база — она является частью вот такого набора . Конечно, вместо нее можно использовать любую магнитную металлическую поверхность.

Если Вы часто выполняете работы с мелкими деталями, то можно сделать еще один держатель, и закрепить на его конце увеличительную линзу Френеля . Она плоская, сделана из прозрачного пластика, дает хороший обзор, и почти ничего не весит.

Благодарю Валерия за мастер-класс по изготовлению третьей руки с магнитными держателями.

Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно посмотреть здесь.

Источник

Направляющая для дрели с электромагнитной фиксацией

Предлагаю к изучению присопобу, которая может значительно расширить функционал обычной дрели. Речь пойдет о направляющей, которая позволит работать дрелью как мобильным сверлильным станком. С помощью нее можно сверлить отверстия в материале четко перпендикулярно, теперь не нужно прицеливаться и иметь меткий глаз, чтобы просверлить отверстие под прямым углом. Также благодаря такой насадке дрелью можно работать как небольшим стационарным сверлильным станком, помещая изделие на площадку внутри самоделки.

Но и это еще не все, направляющая оборудована электромагнитом, который позволяет очень крепко закрепить направляющую на стали, просто нажав кнопку. Если проект вас заинтересовал, предлагаю изучить его более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:
— стальные трубы или стержни;
— два подшипника линейного перемещения LMF-16UU ;
— две опоры для вала SHF-16 ;
— листовая сталь;
— винты и гайки;
— кусок круглой стальной трубы (для хомута);
— электромагнит от компрессора переменного тока;
— две пружины.

Список инструментов:
— болгарка;
— сверлильный станок;
— метчики для нарезания резьбы;
— чертежный инструмент;
— ленточная шлифовальная машина;
— тиски;
— сварочный аппарат;
— ленточный отрезной станок.

Процесс изготовления самоделки:

Шаг первый. Подготавливаем направляющие
Сначала вырежем две направляющие, в качестве них лучшим образом подойдут стальные трубы, так как стержни весят довольно много, но автор использовал именно стержни. Лучше всего, чтобы направляющие были из нержавеющей стали, впрочем, их можно смазывать.

Диаметр направляющих подбираем в зависимости от линейных подшипников, в нашем случае используются подшипники под ось в 16 мм.
Концы стержней автор после резки обработал на ленточной шлифовальной машине.

Шаг четвертый. Закрепим направляющие и соберем конструкцию
Теперь нужно надежно закрепить две направляющие на основе, в качестве основы вырезаем заготовку из толстой листовой стали. Для крепления стержней автор решил использовать две опоры для вала SHF-16. В основе не забываем просверлить отверстие под сверла, коронки и прочие насадки подходящего диаметра.

Устанавливаем на направляющие пружины, а также часть с подшипниками линейного движения. На концы стержней устанавливаем стопорные кольца в канавки, которые можно вырезать болгаркой или на токарном станке.

Шаг шестой. Тестирование самоделки
В качестве первого эксперимента автор решил просверлить отверстие большого диаметра в дереве, получилось это быстро, аккуратно и безопасно.

Далее было решено поработать и с металлом, автор поместил внутрь устройства профильную трубу и с легкостью просверлил ее насквозь, работая устройством как стационарным сверлильным станком.

В завершении на самоделку был установлен электромагнит, с ним автор сверлил профильную трубу, а также листовую сталь, все получается легко, быстро и безопасно, магнит намертво пристает к материалу.

На этом все, самоделка готова, надеюсь, вам проект понравился. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
