Дтк закрытый своими руками

картинки с сайта поставщика ВСУ ? не стесняйся, рекламируй, там и описание алгоритма работы есть, кое какие расчеты и геометрия. защищено патентами, применяется полным ходом.

Самопальные окраиные разработки являются не более чем репликами западных глушителей (на большее мозгов не хватает). Кому надо, всегда может снять геометрию с западных первоисточников, а не с окраиных поделок.

В любом случае тема не об известных конструкциях, а о перспективных (этот раздел называется «Оружейные идеи», а не «Короткоствольное оружие»).

Состоит из трех частей:
— щелевого дульного тормоза с компенсационными отверстиями на верху;
— цилиндрического кожуха, экранирующего пламя от выстрела;
— защитной втулки.

Открытый дульный тормоз Blaser Dual-Brake

Использование глушителя звука выстрела в этом случае приводит почти к мгновенному перегреву, потери функциональности и в конце концов к прогару глушителя.

Монтирование глушителя непосредственно на стволе изменяет среднюю точку прицеливания оружия и вынуждает стрелка держать в уме соответствующие поправки, что ведет к ошибкам прицеливания в стрессовой обстановке в ходе боя.

Кроме того, глушитель, накапливающий пороховые газы, при стрельбе очередями вызывает интенсивный заброс пороховых газов в ствольную коробку и далее в лицо стрелка, что нарушает работу механизма перезаряжания из-за обильного загрязнения пороховой гарью, а также мешает прицеливанию из-за раздражения слизистой оболочки глаз стрелка.

Единственным рациональным выбором для ручного автоматического оружия является дульный тормоз-компенсатор закрытого типа, который снижает импульс отдачи, компенсирует подбрасывающий момент, гасит пламеобразование и устраняет акустический удар от выстрела по органам слуха стрелка и его соседей. ДТК закрытого типа состоит из щелевого или дырчатого дульного тормоза и внешнего кожуха.

В целях повышения эффективности ДТК и устранения смещения СТП предлагается инновационный эжекторный дульный тормоз-компенсатор закрытого типа, монтирующийся на трубчатом цевье и работающий в паре с конической насадкой на дуло. ЭДТК-ЗТ обеспечивает подсос атмосферного воздуха, который смешивается с пороховыми газами, вылетающими из ствола, охлаждает их, дожигает несгоревшие частицы пороха и срабатывает в газовом тормозе. Коническая насадка накручивается на резьбу для крепления стандартного ДТК (на рисунке не показано). За счет подмешивания воздуха ресурс работы ЭДТК-ЗТ до перегрева больше, чем известных устройств с подобной функциональностью

В случае установки ЭДТК-ЗТ на пулемет с воздушным охлаждением типа ПКП «Печенег» приспособление монтируется на внешнюю резьбу кожуха воздушного охлаждения.

Источник

ДТК «НОЧЬ» для СКС

Дульный тормоз-пламегаситель закрытого типа

Общий вид СКС с ДТК «Ночь»
производства «Тактика-Тула»
и ложей работы мастера Сергея Иванова

ДТК «Ночь» в разобранном виде,
хорошо видны все особенности конструкции.
Основа конструкции — стальная

Смотрим дальше.
Думаю, на фото всё видно достаточно хорошо

Обратите внимание на размер отверстия
д ля вылета пули и сравнение основы ДТК «Ночь»
с ДТК открытого типа «Егерь»

Навинчиваем «стакан» «Ночи»,
фиксируем,
смотрим на вид сбоку и сверху

Общий вид СКС справа и слева
с ДТК «Ночь» производства «Тактика-Тула»
и ложей работы мастера Сергея Иванова

Источник

И ТИШИНА? ДТК закрытого типа

ДТК закрытого типа от компании «Папины игрушки»

В последнее время всё большее распространение приобретают дульные тормоза-компенсаторы (ДТК) закрытого типа, которые эффективно снижают звуковое давление при выстреле из оружия, делая стрельбу существенно комфортнее.

В некоторых случаях такие ДТК даже позволяют отказаться от средств защиты слуха, но они, конечно, по определению не способны работать как полноценный глушитель при использовании патронов со сверхзвуковой начальной скоростью пули.

В этом материале рассматривается линейка ДТКЗТ, предлагаемая компанией «Папины игрушки» для оружия самых разных типов и калибров с учётом практического теста по оценке эффективности приборов в условиях закрытого тира.

Ассортимент ДТКЗТ, выпускаемых под маркой «Папины игрушки» включает в себя условно пистолетную модель «Скиф» с восемью камерами, предназначенный для оружия калибров 9х17, 9х18, 9х19, 9х21, малокалиберный ДТК «Жнец» для патронов .22LR и .22WMR, ДТК «Шаман» с бустером для пистолетов с подвижным стволом, а также автоматные «Партизан» с десятью камерами (калибры группы 7,62 мм и для патрона .366 ТКМ) и ДТК «Харон» для калибров 5,45х39 и 5,56х45.

Все ДТК устроены примерно одинаково — они состоят из расширительной камеры и набора из 8–10 конусных модулей, каждый из которых формирует отдельную камеру. Любой конус без труда можно снять, заменить или поменять их местами.

Таким образом обеспечивается возможность регулирования эффективности работы ДТК с точки зрения необходимого уровня снижения звука выстрела, регулируется габарит по длине самого прибора и общей длины оружия с присоединённым ДТК, а также увеличивается ресурс изделия за счёт возможности регламентной переустановки модулей в процессе интенсивной эксплуатации для равномерного износа. Понятно, что и замена выгоревших конусов производится без проблем.

ДТК присоединяются к стволу оружия при помощи резьбы, которая может быть как стандартной, так и изготовленной на заказ. В настоящее время специалисты «Папиных игрушек» работают над цанговым зажимом для некоторых моделей своих ДТКЗТ.

Детали ДТКЗТ «Папиных игрушек» изготовлены из высокопрочного алюминиевого сплава Д16Т и подвергнуты термообработке. Благодаря этому полноразмерный автоматный ДТК при внешнем диаметре 46 мм весит всего 510 г.

Модели для пистолетных калибров (диаметры отверстия 6,6 и 10 мм) существенно легче — при диаметре корпуса 37 мм стандартный вариант весит 240 г, а с бустером — 360 г.

Разумеется, специалисты «Папиных игрушек» проверяют все выпускаемые изделия стрельбой в тире.

Например «Партизан-366» тестировался с заводскими патронами «Техкрим», снаряжёнными пулями «Эко», «Кион-13», «Дери», «Кион-15» и обычной полнооболочечной. Стрелялись серии по 10 выстрелов с ДТК и штатным дульным устройством, оценивалась разница в кучности стрельбы и звуковое давление (громкость выстрела).

В среднем использование «Партизана» снизило звук с уровня 82–84 дБ до 76–78 дБ, однако субъективно звуковой удар стал ещё существенно мягче и растянулся по времени. Ожидаемо, наихудшее снижение звука выстрела ДТК показал с лёгкой и скоростной пулей «Эко».

Кучность стрельбы с «Партизаном» изменилась незначительно в худшую сторону (примерно на 10 %) притом что стрелки отметили мягкую отдачу, но увеличившийся объём пороховых газов, попадающий в зону лица стреляющего.

И, помните, что при установке ДТКЗТ оружие обязательно нужно приводить к нормальному бою — СТП смещается существенно.

Приготовили «Папины игрушки» для стрельбы с «Партизаном» и патроны собственного снаряжения с уменьшенной навеской пороха с пулями «Кион- 15» и FMG. Навеска 1,1 г оказалась слишком большой, с ней звук практически не отличался от стандартного заводского патрона, а с навесками 0,85 г и 0, 7 г не работала автоматика.

Оптимальным оказался пороховой заряд массой 0,9–1 г — звук выстрела снизился практически до уровня лязга подвижных частей при перезаряжании, а шумомер показал значения в диапазоне 62–65 дБ. Автоматика с ДТК и таким патроном работала безукоризненно, а без ДТК не сработала в 20% случаев.

В целом ДТК «Партизан» показал отличный результат работы, несмотря на очень мощный и громкий патрон .336ТКМ.

Отстрел ДТК «Партизан» для 7,62-мм группы калибров производился на карабине «Вепрь-КМ» под патрон 7.62х39 тоже на дальности 50 м.

Использовались валовые барнаульские патроны и «самокрут» с тяжёлой 13-граммовой пулей.

Без ДТК заводские патроны показали среднее значение 70 дБ, а результаты дозвуковых колебались в пределах 50–60 дБ. При использовании «Партизана» значения понизились до 46 дБ и 45–50 дБ.

Разницы в кучности стрельбы заводскими патронами с ДТК и без него не было выявлено, а дозвуковые патроны стрельбой на кучность не проверялись по причине изначальной несогласованности диаметра пули с отверстиями ДТК (использовались «архивные» пули калибра .30–06).

ДТКЗТ «Скиф» стрелки «Папиных» игрушек» установили на пистолет-карабин «Сайга-9» на дальность 50 м. Использовались патроны 9х19 БПЗ с экспансивной дозвуковой пулей и серии Silver Minor (также «дозвук»), а также «ТулАммо»».

Без ДТК сверхзвуковые патроны показали 54 дБ, экспансивные 48 дБ, «минор» — 60 дБ. С ДТК результат в децибелах у сверхзвуковых патронов практически не изменился, но субъективно звук стал мягче и рассеялся.

Экспансивные патроны показали лучший результат в тесте — всего 24 дБ. Пожалуй, лязг затвора был слышен громче, чем сам выстрел, а вот у «минора» звук снизился всего на 10 дБ.

Обратим внимание читателей, что информация о практических тестах несколько фрагментарна, поскольку «Папины игрушки» находятся на стадии выбора оптимальной программы испытаний своих ДТКЗТ и будут рады любым пожеланиям и советам.

И, конечно, уже сейчас вы сами может заниматься экспериментами на свой вкус, приобретая ДТКЗТ «Папины игрушки» для своего оружия.

Винтовочные варианты стоят 25 000 руб., пистолетные 15 000 руб. за «стандарт» и 18 000 руб. за модели с бустером.

Статья опубликована в июльском номере журнала «КАЛАШНИКОВ» за 2019 год.

Источник

ДТК закрытого типа, они же банки, они же саунд модераторы

Недавно у организаторов стрелковые соревнований среди спец.подразделений посвящённых 45и летию управления А ЦСН ФСБ России, появилась возможность сравнить ДТК закрытого типа почти всех российских производителей, сравнивали на эффективность гашения вспышки в ночное время.

Но для, начала, что такое банка, он же ДТК закрытого типа — это прибор который накручивают на ствол оружия для снижения звука выстрела и гашения вспышки. Используют их как силовики так и гражданские владельцы оружия, т.к. банки можно использовать со сверх звуковым патроном. В отличии от ПБС, банки разрешены для продажи на гражданском рынке так как не убирают звук, а только снижают его до не травмирующего человеческий слух уровня, ниже 140 децибел. То есть с ДТК можно обходится без защиты органов слуха.

Примеры ДТК закрытого типа

ДТК от компании гексагон

ДТК от ЦСТ (победитель сравнения)

Результаты ночных стрельб

Как пишет один из участников соревнований про условия испытаний:

Отстрел был в ночных условиях, расстояние оценивающих было 15-20 метров до стрелка. Оценивали не звук, а наличие вспышки (искр). Организаторами соревнований был подведен итог, что вспышка части банок метров с 50 видна бы не была. Но с близкого расстояния итог в таблице. Все было объективно, т.к. за результатами отстрела каждого прибора наблюдала команда-участница. Споров не возникло, все было на лицо. Отстрел был 10 выстрелов. Первые три выстрела не учитывались, в остальных 7-и если была хоть одна вспышка, прибор признавался не эффективным.

1. Приятно удивили изделия ЦСТ и «Сталкер». Данные изделия отработали на твердую пятерку. Это так же отмечают и сотрудники спецподразделений.

2. Также, хорошую работу приборов отмечают у «Зенитки», «Дельтатек» и «Гексагон». Данные производители держат достаточно высокую планку качества.
Однако есть проблемы на оружии с изношенными механизмами и на некоторых типах боеприпасов.
В целом, данные производители ещё раз подтвердили свою репутацию. Хотя, я надеюсь некоторые работы над ошибками они все же проведут. Так, лично я, жду обновленную линейку приборов от «Гексагон»
3. А вот то, что Ротор-43 оказался лидером среди аутсайдеров, меня очень удивило. Данный производитель позиционирует свой продукт как продукт «повышенного качества», и ориентирован он именно на сотрудников спецподразделений, а не на гражданский рынок. Но по итогам, ни один прибор от данного производителя не отработал штатно. Что само по себе печально и вызывает изумление.

Для примера, видео отстрела двух саунд модераторов в ночных условиях, проведённые гражданским лицами, граждане стреляли из сайги 5.45

Источник

Гражданский «Калашников». Часть III. Всё остальное

ДТК, магазины, снаряжение, боеприпасы

Штатный «свисток»
в сравнении с ДТК закрытого типа «Тёмная мышь»

Новинка рынка:
трубчатый дюралевый приклад «Баскак»
производства компании АRMACON

Новинка рынка:
трубчатый дюралевый приклад «Баскак»
производства компании АRMACON

Дульные устройства
открытого типа

ДТК «Русский Дракон» (копия Lantac)
производства одноимённой компании.
Справа — стальной ДТК Dual-Brake (по типу Blaser)
от «Русского Дракона»

ДТК компании «Range Gear»

ДТК v2 SRVV 7,62 мм
производства компании «Корпус выживания»

ДТК «Бобёр» и «Кордон»
производства компании «Тула-Тактика»

ДТК «Бобёр» и «Кордон»
производства компании «Тула-Тактика»

Дожигатель-маскиратор (пламегаситель) «Русич-АК»
производства «Рысь»

Дульные устройства
закрытого типа

Лишь небольшая часть
из огромного ассортимента имеющихся на рынке
дульных устройств для ВПО-136

А это ДТК «Ротор-43»

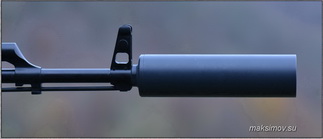

Титановая модель ДТПГ-S15 («Тёмная мышь»)
производства компании «Норд Нукс»

Обвешанная «Сайга-МК03» под патрон 7,62х39 мм
с пламегасителем закрытого типа «Штиль-1»
производства «Рысь»

ДТК «Ротор-43» на ВПО-136

Тот самый «бубен» на 75 патронов

Барнаульские патроны
калибра 7,62х39 мм

Ещё один немаловажный аксессуар – п
одствольный фонарь (на фото Dobermann Pro v3 от Armytek
с выносной кнопкой)

Переходник ARMACON
для использования на оружии с резьбой 14х1 ДТК,
предназначенных для АК-74

ДТК «Веер-АК» от «Рыси» и ДТК «Камертон-АК» производства «Рысь»
годится также для перестреливания стальной проволоки
или арматуры диаметром до 12 мм

Статья опубликована в журнале «Мастер-Ружьё»,
февраль 2016 года (№227)
