Как сделать газонокосилку из старых инструментов и бытовой техники своими руками

Газонокосилки используются для содержания газонов, оформления лужайки перед домом. В магазинах имеется большой ассортимент этих устройств, но стоят они дорого. Поэтому можно сделать газонокосилку своими руками.

Как сделать газонокосилку своими руками

Можно сделать газонокосилку с бензиновым или электрическим двигателем. Бензиновые применяют для больших участков, они не привязаны к электрическому питанию. На небольших дачных участках с малым объемом работ используются электрические устройства. Агрегат состоит из следующих элементов:

Двигатель монтируют на платформу, резак — под нее. Ручку и рычаг прикрепляют к самой платформе. Самоходные самодельные сенокосилки позволят содержать лужайку в отличном состоянии.

Из стиральной машины

Домашний мастер при желании может создать газонокосилку своими руками из стиральной машины. Недорогая газонокосилка из стиральной машины включает такие детали:

• двигатель от стиральной машины;
• стальные ножи;
• колеса от тележки;
• труба для ручки;
• электропровод;
• выключатель;
• вилка.

Для изготовления самоделки можно использовать мотор мощностью 180 Вт, имеющий конденсатор и реле пуска. Этот мотор берут из стиральной машины. Стоит подобрать или изготовить колеса из фанеры. Их нужно располагать на расстоянии 5-6 см от поверхности почвы.

Это расстояние — высота покоса травы. Число колес бывает 4, 3, 2. Лист должен иметь размеры 30х50 см. Ножи делают из стали шириной 20-50 мм, толщиной 2-3 мм. Режущая сторона слегка изгибается вниз, это защитит вал от попадания мусора и травы. Ручку изготавливают, согнув трубу, чтобы стало удобно поддерживать агрегат. Ручку прикрепляют к раме сваркой.

На шасси от тележки устанавливают платформу, сделанную из листа. Из труб делают ручку и фиксируют к платформе сваркой. Делают отверстие для моторного вала. Спереди рамы приваривают защитную решетку из стали. Верх и низ решетки прикручивают винтами, а к ним приваривают проволоку.

Решетка газонокосилки электрической обеспечивает зазор для ножа. Двигатель закрепляют на платформе, его вал должен пройти в вырезанное отверстие. На вал ставят резак с заточенными зубьями. Посредине просверливают отверстие.

Нож надо сбалансировать и отцентрировать. Двигатель закрывают кожухом, чтобы защитить его от травы. Так как мотор должен охлаждаться во время работы, в кожухе предусматривают отверстия. Теперь к мотору присоединяют проводку и закрепляют ее. Металлическую ручку надо обернуть резиновым кожухом, чтобы защититься от электричества. Можно также дополнительно изготовить травосборник для газонокосилки своими руками.

Из болгарки

Дешевая газонокосилка из болгарки своими руками создается следующим образом. Корпус устройства делают из диска автомобиля. Распиливают диск на 2 части. К одной части приваривают крышку.

Затем в боковой части диска создают проем, где будет перед косилки. Закрепляют на корпусе колеса и ручку. В кожухе болгарки или триммера делают отверстия. Прибор закрепляют на корпусе газонокосилки при помощи винтов. Нож можно сделать из стали. Его края затачиваются на точиле и разворачиваются в виде пропеллера.

Режущий элемент прикрепляют к валу болгарки. На него накручивают гайку. Режущее устройство прикручивают болтом, зафиксированным в гайку. Выключатель на болгарке фиксируют деревянным бруском. На ручку косилки устанавливают выключатель и вилку, чтобы можно было подключить удлинитель.

Из пылесоса

Недорогая самодельная газонокосилка из пылесоса изготавливается следующим образом. Со старого пылесоса можно снять электромотор и применить его для создания самоделки.

1. Электромотор от советского пылесоса Буран мощностью 300 Вт.
2. Текстолитовая пластина размерами 260х180 мм, которая используется в качестве опоры для двигателя.
3. Колеса от тележки.
4. Шасси.
5. Пластиковая ручка из трубы.
6. Выключатель.
7. Жестяной лист для выполнения кожухов, которые будут защищать мотор от грязи.
8. Стальной уголок, из которого изготавливают раму.
9. Электрический провод.

Следует приготовить инструменты для работы:

• сварочный аппарат;
• УШМ;
• дрель;
• гаечный ключ;
• элетролобзик;
• паяльник;
• отвертку;
• рулетку;
• маркер.

Создают резак для самодельной косилки травы. В заводских устройствах он изготавливается из крепкой полимерной нити. Надо купить ее и присоединить к отрезку из стали с имеющимся в середине отверстием. Затем делают нож из пилы. Твердую сталь размягчают.

Чтобы сделать косилку, заготовку нагревают до высокой температуры и дают ей остыть. Когда нож будет изготовлен, его надо снова разогреть и быстро остудить. Длина резака составляет около 30-50 см. Режущую часть следует заточить под углом 60º. Кромки устанавливают по краям ножа. Проем для вала должен быть точным, т. к. резаки нужно сбалансировать.

Мотор вращается со скоростью 11000-30000 об/мин, при этом дисбаланс может вызвать вибрацию.

Все детали должны быть отлично закреплены. Чтобы резак не повредился об камни, его выполняют сборным: к центральной основе крепят болтами с двух сторон ножи из стали. При ударе о камни нож повернется и не сможет повредиться.

В пластине выполняют отверстие, чтобы туда можно было установить мотор от пылесоса. Двигатель помещают в прорезь и прижимают стальной полосой, которую монтируют поперек прорези и прикручивают болтами. От мотора отделяется участок с турбиной, вместо которой устанавливают на вал режущий элемент.

С другой стороны турбину убирают и вместо нее ставят вентилятор из жести. Чтобы защитить двигатель от травы и запыления, к пластине прикрепляют кожух из жести. Можно использовать крышку от пылесоса, из которого взяли мотор. Прикрепляют текстолитовую пластину с двигателем на шасси с колесами.

Затем к самодельной сенокосилке с помощью кронштейнов крепят ручку, на которой фиксируют выключатель. После этого присоединяют к мотору и кнопке провода, изолируют их и осуществляют проверочный пуск. Если в устройстве есть металлические части, к ним присоединяют заземление.

Из дрели

Еще один способ — изготовить косилку из электродрели. Основные узлы электрокосилки выполняют на фрезерном, токарном станках. Вначале из листа стали нужно выполнить на токарном станке несущий элемент. Шейка дрели должна иметь такой же диаметр.

Основание нужно фиксировать при помощи хомута, следует выполнить в хвостовике 6 продольных разрезов. Стяжка будет плотной. На конце фланца нужно просверлить 8 отверстий для опорной пластины. Ее изготавливают из стального листа толщиной 3 мм. Она будет не только закреплять режущий узел, но и служить рукояткой.

В пластине делают 8 отверстий для основания. 4 из них предназначены для соединения с направляющей. 3 отверстия нужны для фиксации к накладке резака. Из стали изготавливают эксцентрик. Чтобы он был хорошо закреплен, оставляют зазор 4-5 мм.

Выполняют отверстие под втулку на токарном станке. Шток изготавливают из прутьев диаметром 10 мм. Ось и штифт выполняют из стали, закаляют, потом шлифуют. Ось монтируют в серьгу, штифт устанавливают в хвостовик штока.

После этого изготавливают из стали направляющую. Она должна иметь длину 50 мм. Ось рабочего отверстия для монтажа штока идет параллельно поверхности опорной пластины. Другие отверстия делают для крепежей. Выполнение ножа и гребенки — достаточно трудоемкое занятие. Надо взять полотно ненужной пилы с двумя ручками.

Затем делают чертежи гребенки и резака на бумаге. Чертеж приклеивают к картону, и по его контуру вырезают. Получают шаблон. Следует положить шаблон на поверхность, перевести контур маркером на металл. Потом при помощи сверла делают заготовки. После этого их обрабатывают напильником.

Делают отверстия для направляющих и крепежа. Потом закаляют металл. После этого следует отшлифовать поверхности. Для сборки конструкции будут нужны болты, гайки, направляющие шайбы, захваты для резака, пружинные шайбы. В конце работы изготавливают кожух для защиты от пыли. Когда конструкция будет готова, следует перед началом испытаний обработать смазкой все детали и узлы.

Из бензопилы

Газонокосилка бензиновая может быть создана из пилы Дружба или Урал. Бензокосилка состоит из таких деталей: мотор, каркас, колеса, ножи, кожух, ручки, узлы регулировки. Двигатель берут из бензопилы. Его устанавливают на тележку. Ее следует изготовить в виде рамы из уголков профиля 25х25 мм. Ее размеры должны быть около 500х600 мм. По углам к ней присоединяют колеса, так получается шасси. От пилы демонтируют шину и штурвал.

Потом из трубы делают ручку с возможностью регулировки по высоте. К ручке приделывают штурвал, монтируют трос и шланг. Потом мотор от пилы прикручивают на раму. Применяют отверстие в редукторе для фиксации шины. Крепежи кожуха устанавливают снизу. Таким образом, выполнена основа мотокосилки. Надо приделать ножи. На звездочку пилы монтируют при помощи сварки отрезок трубы длиной 80 и диаметром 50 мм. Затем крепят ножи.

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

• диски;
• цепь редуктора;
• металлические резаки;
• шинка;
• сошник.

Следует подготовить такие инструменты:

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Как сделать механическую косилку своими руками

Недорогую полезную в хозяйстве механическую газонокосилку с ручным управлением можно смастерить самому. Следует изготовить 2 вида ножей: первые крутятся и собирают траву, вторые являются неподвижными и подсекают растения. С помощью передачи от шестеренок и колес надо создать необходимую скорость вращения ножей. Нужно, чтобы трава срезалась по методу ножниц. Затем надо выполнить условия для работы ножей, между которыми расположена трава. Элементам следует придать изогнутую форму для непрерывной нарезки травы.

Травосборник своими руками

Травосборник – это контейнер из пластика, металла или ткани, в который собирается скошенная трава. Крепится сзади газонокосилки и не мешает при работе.

Чтобы оборудовать самодельную газонокосилку травосборником, понадобится готовая емкость или материал для ее изготовления своими руками. Можно использовать:

• пластиковую канистру или бутылку;
• пластиковый ящик для фруктов;
• брезент;
• листовой металл.

Травосборник из канистры: подобрать канистру, подходящую под габариты вашей косилки. Положив ее набок, срезать ножом боковую и торцевую стенки. Прикрепить полученный контейнер к раме при помощи толстой проволоки, подвязать его веревкой или цепью к ручке газонокосилки.

Травосборник из ящика является более прочной конструкцией. У ящика срезается одна боковая стенка с той стороны, где сборник будет крепиться к косилке. Для придания жесткости необходимо зафиксировать стенки ящика цепочкой. Крепления для травосборника можно сделать из проволоки или гвоздей в виде крючков, или использовать карабины.

Травосборник из брезента можно сделать в виде мешка или короба с мягкими стенками. Для второго варианта сначала нужно изготовить каркас из деревянных брусков, металлопластиковых или алюминиевых труб. Из отрезков брезента сделать стенки и закрепить ткань на каркасе заклепками, степлером, либо сшить при помощи иглы и нитки. К газонокосилке присоединить защелками.

Травосборник из металла отлично подойдет к самодельной косилке со стальной рамой. Его можно изготовить из того же листового металла, по индивидуально подобранным параметрам. По бокам контейнера сделайте отверстия или прорези для вентиляции. Без них мощность воздушного потока уменьшится, и возникнут проблемы с выбросом скошенной травы в травосборник.

А вы уже придумали, из чего сконструируете газонокосилку? Поделитесь своими идеями и советами.

Источник

Как подвесить бензокосу для хранения?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

В случае зимнего хранения бензо- инструмента гораздо важнее места размещения правильно проведЁнная консервация. Зачастую люди оставляют топливо в системе, а весной не могут завести двигатель и несут в самый пик обращений в сервис, который по весне и так перегружен. Далее цитата с chainsaws-portal.ru/

Консервация бензокосы и бензопилы перед зимним хранением:

1. Докосите всё, что надо докосить (вместе с тем и топливо используете, чтобы не оставалось на зиму).

2. Снимите пробку бака, переверните бензокосу (бензопилу) и слейте с бака всё топливо в ёмкость для технического использования (канистра или бутылка с воронкой для мойки деталей двигателя при техническом обслуживании).
Заведите бензокосу / бензопилу и выработайте остатки топлива с карбюратора, пока она не заглохнет (если оставить топливо в системе, то через некоторое время топливо расслоится и в каналах карбюратора образуются окислы и смолистые отложения, которые в дальнейшем будут мешать нормальной работе двигателя).

3. Обязательно вымойте тёплой водой и щёткой всё на руле, всё на штанге и обе защиты бензокосы, и сделайте полное техническое обслуживание машины — добавьте смазку в редуктор, снимите нож, очистите внутри поводковый патрон, осмотрите всё на бензокосе на наличие трещин, погнутостей, потёртостей, перекосов, разрывов (текущий ремонт бензокосы / бензопилы). Затем сделайте т.о. воздушного фильтра, частичную разборку мотора, его мойку и продувку, смазку подвижных частей, осмотрите состояние сцепления.

4. Выкрутите свечу зажигания, подведите поршень к верхней мёртвой точке (стартером), влейте в свечное отверстие 20 гр. моторного масла и медленно несколько раз проверните коленвал стартером, чтобы смазать цилиндропоршневую группу. Установите свечу зажигания на место (затягивать не надо).
Зимой раз в месяц желательно снимать свечу и делать несколько оборотов коленвала, чтобы обновить смазку в цилиндре.

5. Заверните двигатель бензокосы и бензопилы в тряпку или мешок, чтобы зимой при перепадах температуры, когда образовывается конденсат, влага не попадала внутрь двигателя.

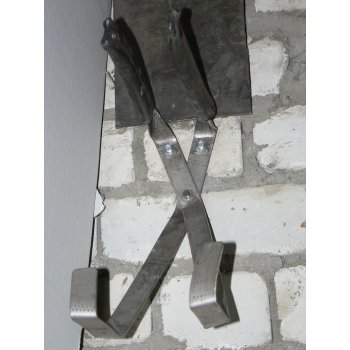

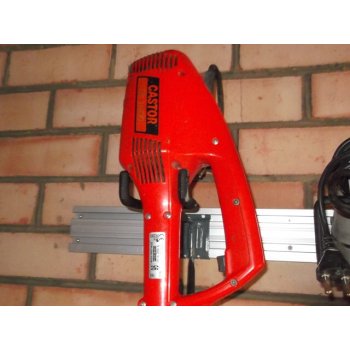

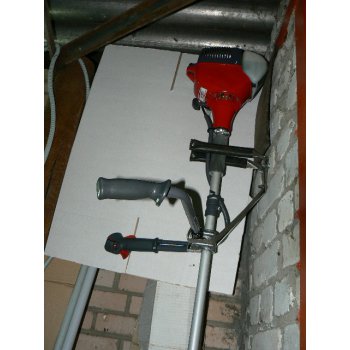

6. Зимой бензокосу лучше хранить в подвешенном состоянии (для экономии места), желательно в теплом и сухом помещении или в помещении с постоянной температурой.
