Гибкая опалубка для бетона своими руками

Как сделать круглую опалубку своими руками

Круговая опалубка для фундамента

Круглый фундамент постепенно становится одним из популярных вариантов обустройства основания жилых домов и производственных сооружений. Данный тип конструкции имеет ряд достоинств, за которыми и тянутся заказчики. Строительство такого типа сооружения не типично и каждый этап имеет свои особенности. И одна из первых – это круглая опалубка.

Круговые опалубки для фундамента

Именно круглая форма основания относится к числу высокопрочных вариантов, прежде всего потому, что обтекаемая форма придает стойкость конструкции. Вертикальные смещения горизонтов при таком фундаменте практически отсутствуют, а действие горизонтальных прижимных сил отсутствует. Особенно широко применятся круглый фундамент для сооружений колонного типа и в частном домостроении. Строительство такого основания начинается со сборки опалубки, которая в таком случае имеет множество особенностей.

Круглая опалубка фундамента

Вопросы возникают с первых шагов: чертеж опалубки фундамента содержит большое число расчетов и схем. Классические прямоугольные фундаменты производят уже по «накатанному» пути, где каждый шаг отработан и отлично известен. Круглая опалубка пока не так известна, поэтому в работе могут возникнуть вопросы.

Виды круговой опалубки

О том, как сделать круглый фундамент, есть довольно много материалов. На каждом этапе производителю работ понадобится новое оборудование и инструменты. И первым из них станет опалубка. Она разделяется на несколько видов в зависимости от материала, использованного в работе.

Прежде всего, опалубка делится на съемную и несъемную. Первый вариант применяют многократно. Она производится из качественных материалов и после застывания бетонной смеси демонтируется для последующего применения. Несъемная опалубка погружается в бетон и остается в нем навсегда.

Для возведения несъемного типа опалубки применяют короб из пенополистирола, профлист малой толщины, тонкую листовую сталь. Из этих материалов, занимающих минимальную площадь, просто делать опалубку любой формы.

Пенополистирольная опалубка имеет множество практических достоинств, одним из которых является теплоизоляционные свойства. Благодаря этому закладка такой несъемной опалубки дает дому дополнительное отопление.

Виды круговой опалубки

Несъемная опалубка из металлических листов быстро возводится и обладает отличными техническими характеристиками. При обустройстве основания применяют листы минимальной толщины. металл слабо проводит тепло, но зато надежно спасает от проникновения влаги.

• Использование металла для строительства круглой опалубки гарантирует высокую скорость выполнения работы, при низкой стоимости и высоком качестве выполненных работ. В качестве стройматериала применяют строительный брус, прошедший первичную обработку, а также обрезные доски, фанеру. Установка на месте происходит вертикальным способом и быстро обеспечивает достижение результата.
• Основное достоинство деревянного типа круглой опалубки заключается в низкой стоимость материалов. Они могут производиться не только на пилораме, но и непосредственно на участке с помощью простых инструментов можно создать опалубку для последующей заливки бетонной смеси основания.
• В последнее время строители все чаще прибегают к использованию съемной опалубки из пластика. Этот вид материала значительно отличается по цене в зависимости от качества пластика, толщины стенки и хрупкости структуры. Главная и практически ценная особенность пластической формы в том, что они почти не разрушаются при контакте с агрессивными реагентами. Этот фактор позволяет применять пластиковую опалубку при обустройстве круглого фундамента и оставлять ее в грунте на совсем.

Специальная опалубка, которую используют для строительства круглого фундамента, может различаться по толщине и наличию фиксаторов, по высоте и прочности и множеству других параметров. Такое разнообразие открывает возможности для широкого выбора конструкций в соответствие с запросами конкретного заказчика.

Непосредственное возведение оснований круглой формы состоит из нескольких основных этапов, каждый из которых играет важную роль.

1. Подбор оптимальных строительных материалов. Этот этап является определяющим при строительстве и заключается в глубоком анализе предпроектных данных, тщательной работе проектировщика и многочисленных расчетах. Тут важно определить преимущества и недостатки каждого варианты в преломлении на определенный объект.
2. После выполнения подготовительных расчетов, архитектор приступает к выбору проекта фундамента и его расчетам.
3. После утверждения проектной документации приступают к рытью котлована в соответствие с нормами.
4. Обустройство подушки в котловане и расстановка каркаса опалубки.
5. Заливка фундамента в установленные ограничения.

Иными словами, процесс возведения круглого основания полностью соответствует строительству обычного фундамента. Особенность заключается в том, что выполнение работ требует внимания к геометрической точности и надежности конструкции.

Делаем своими руками круговую опалубку фундамента

Круглая опалубка может быть сделана своими руками. Для этого потребуется подробного рассчитанный и вычерченный проект и базовые навыки в строительстве.

Круглая форма основания все чаще встречается в современном строительстве. Поэтому многие владельцы земли стремятся выполнить работы по обустройству своего дома самостоятельно – конструкции выглядит просто и не требует высокотехнологичных работ.

• Прежде всего, важно подготовить участок к закладке основания. Для этого нужно приблизительно понять, где будет фундамент, и снять растительный слой грунта. Делают это с помощью бульдозера и расчищают пятно застройки чуть больше размеров основания. После этого выполняют закрепление точек, по которым будет рыться фундамент, на местности. Некоторые прибегают к услугам геодезистов (так вынос в натуру выходит точно и геометрически верно), но можно сделать это и самостоятельно. С помощью проекта и базовых знаний математики закрепить базовые точки может каждый.

Участок размечен – пора выбирать тип опалубки, ее размеры и материал. Далее элементы опалубки крепят в траншее в единый каркас. Верхний край круглой опалубки должен быть выровнен в соответствие с общим уклоном местности.

Главная особенность круглой опалубки заключается в правильном выборе материала. В нем должна сочетаться гибкость и достаточная прочность. Если возводимый фундамент не будет подвергаться большой нагрузке (для хозпостроек, беседок), то оптимальным вариантом служит пластик. Он легко принимает заданную форму. Особенно при нагревании, но при этом имеет малую прочность. Если нагрузка будет серьезной (дом), то потребуется применение иного материала.

• Деревянная опалубка для круглого фундамента — это конструирование своеобразной бочки. Принципы те же. После сборки круглой опалубки установленного диаметра следует укрепить основание колышками. Стыковочные швы дополнительно заделывают раствором. Соединение элементов осуществляется специальными перемычками.
• Фанерные листы по своим возможностям равносильны пластику, но при этом меньше поддаются изгибам. Не способны выдержать большие нагрузки.

Конструкция круговой опалубки

Внимательно следите за стыковочными швами! Эти места испытывают максимальную нагрузку при заливке основания и требуют дополнительного закрепления и заделывания.

Теперь в общих чертах вы представляете, как сделать круглую опалубку. Собственно, весь процесс не содержит сложностей и проблем, если быть внимательным и тщательно подходить к выполнению каждого этапа работы.

Источник

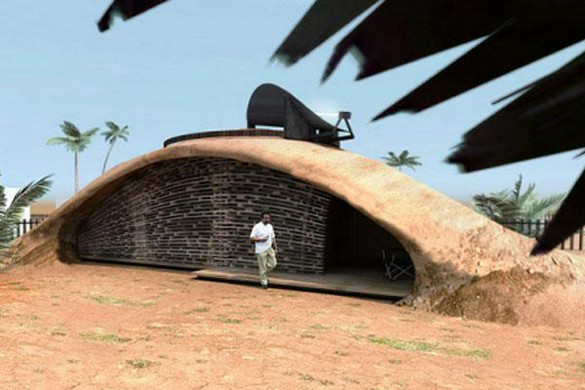

Новое в домостроении: гибкая опалубка для дома-капли

Строительство любого дома невозможно без использования опалубки. Сегодня появилась улучшенная альтернатива деревянным конструкциям – гибкая пластиковая опалубка. Благодаря немалому количеству преимуществ, она завоевывает все больше поклонников. Главным достоинством этой конструкции является то, что она позволяет возводить сооружения округлой формы, но также применяется для прямых углов.

Помимо этого, гибкая опалубка проста в установке, что экономит время на подготовительные работы, легка в транспортировке и демонтаже: после использования составные части системы достаточно просто промыть водой – бетон к ним почти не прилипает. Гибкая опалубка не разбухает в процессе эксплуатации, устойчива к механическим повреждениям и может быть использована многократно (от 20 до 70 раз). С помощью гибкой опалубочной системы можно строить ленточные фундаменты, бассейны, террасы, бордюры, полукруглые эркеры, беседки и многое другое.

Выбор киевского архитектора Юрия Цегла не случайно пал на эту систему опалубки: он решил представить на международный конкурс «Дом для семьи среднего класса в Гане» проект жилища каплеобразной формы. По мнению автора, реализовать его легче как раз в этом регионе Африки с тропическим климатом.

При строительстве дома-капли архитектор предлагает использовать излюбленные им «зеленые» технологии: саман и солнечные коллекторы. Куполообразную форму жилища Юрий собирается получить таким образом: большой резиновый мяч диаметром 12 м наполнить водой, чтобы он приобрел вид капли. Полученная высота фиксируется доской, выгнутой в форме арки.

На эту конструкцию наносится тонкий слой самана (10-15 см), который армируется полипропиленовой сеткой. В качестве эксперимента автор предлагает использовать также жидкое стекло. После того, как первый слой просохнет, на него укладывается какой-либо армирующий материал, например ветки, после чего все заливается более толстым слоем композитного материала из смеси глины и соломы. Когда конструкция полностью просохнет, воду из шара сливают, шар вынимают, а дом сверху еще раз заливают глиной с жидким стеклом и армирующей сеткой.

По словам архитектора, каплеобразная литая форма – очень прочная, однако ее можно дополнительно укрепить контрфорсной стеной из досок и брусков – клиньев. Встроенные в виде жалюзи, они будут пропускать дневной свет в помещения. С внутренней стороны на стене устанавливается стекло или полипропиленовая пленка.

Наверху дома расположено вращающееся вслед за солнцем устройство для сбора тепловой энергии, которое будет нагревать теплоноситель до 300 °C. Управление движением и распределением теплоносителя между водонагревателем, солнечным концентратором и варочной плитой осуществляться с помощью микроконтроллера. Воздух в комнатах нагревается трубами теплоносителя, что создает тягу воздушного потока и обеспечивает циркуляцию воздуха.

В помещениях использовано минимальное количество водяных и канализационных труб, интерьер отличается простотой и лаконичностью.

Источник

Круглая опалубка из картона, металла, фанеры и пенополистирола своими руками

Иногда требуется сделать круглую опалубку, к примеру, для полукруглого крыльца, фундамента для дома, беседки и т. д.

Многие отказываются от этой идеи. Думают, что это довольно сложно выполнить своими руками. Ничего трудного в этом нет, просто есть некоторые нюансы для этой работы. Обтекаемая круглая форма придает всей конструкции прочность и стойкость.

Для создания круглого основания нужна опалубка. Она должна быть прочной и гибкой. Тонкие доски не рекомендуют использовать. Под массой бетона они сломаются. Толстые доски невозможно согнуть. Есть несколько идей, чтобы получить круглую опалубку.

Металл

Полосы оцинкованного железа можно согнуть полукругом. Металл используют на масштабных стройках. Соединяют листы с помощью шуруповерта. Это надежная конструкция.

Углубляют расчищенный участок под основание на 70 см. На дно укладывают щебень и песок (слоем в 25 см.).

Чтобы сэкономить на щебне, нужно использовать любой строительный мусор: куски кирпичей, глины, камни и пр.

Уплотняют слой. Вбивают колышки по контуру основания. Используют прутья арматуры диаметром 10 см. Потом делают заливку раствором.

Фанера

Некоторые делают опалубку из фанеры. Материал позволяет на выходе получить четкую и ровную поверхность бетона. Но это довольно трудный процесс, так как материал не так хорошо пластичен для того, чтобы его изгибать.

Поэтому берут листы материала небольшой толщины. Но заранее, перед установкой опалубки, изгибают фанеру (намочив ее или сделав прорезы). Минус использования фанеры: сложность, дополнительная подготовка и высокая стоимость.

Картон

Можно сделать опалубку из обычного картона, но с одним условием. Нужно для усиления использовать металлическую сетку. К примеру, нужно залить круглые колонны. Берем стальную сетку и сворачиваем, чтобы получился необходимый диаметр. Скрепить края проволокой или с помощью сварки.

Внутри сетки нужно поместить свернутый картон. Можно скрепить куски картона между собой скотчем. После застывания бетона, опалубку из картона снимают.

Пенополистирол

Достаточно прочный материал. Сначала режут листы нужного размера. Соединяют их с помощью обычного скотча.

Материал не очень хорошо держит правильную форму окружности. Поэтому делают дополнительные распорки из брусков.

Часто требуется сделать опалубку под крышку колодца. Именно из этого материала ее выполнить проще. Установите люк на основание. На обратной стороне люка есть канавки. В них и нужно вставить 2 см. листы пенополистирола. Вырезаем 3 куска по размеру и вставляем в прорези в самом люке. Обматываем листы скотчем.

Источник

Заливка опалубки: какая конструкция лучше

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Ни одна стройка не обходится без бетонирования, а где бетонный раствор – там и опалубка. Особенного внимания заслуживает конструкция, используемая при изготовлении фундамента. Ведь от её надёжности во многом зависит качество основания для дома.

Заливка опалубки может вызвать следующие проблемы:

• распирание при бетонировании;
• частичное разрушение;
• локальные протечки бетонной смеси.

Чтобы избежать этого и узнать, из чего изготовить конструкцию надежно и дешево и какие требования кней предъявляются, воспользуйтесь практическим опытом экспертов сайта FORUMHOUSE.

Из чего сделать опалубку

Качество конструкции во многом зависит от того, из какого материала её сделали. Опалубка для фундамента делается из: ламинированной фанеры, плит ОСП, листов ЦСП, плоского шифера, несъёмных листов пенополистирола. В ход идёт даже старая мебель, а также «бэушные» поддоны.

Но безусловный лидер – обычная древесина.

Как сделать конструкцию из досок

Форумчане советуют, как делать щиты для опалубки. Для сборки горизонтальных щитов рекомендуется использовать обрезную доску размером – 100х25 мм и 150х30 мм, а для вертикальных поперчен – брать брус 100х50 мм, упирая его в щит ребром.

Шаг установки вертикальных поперечен (брус 50х100 мм) — от 70 до 100 см. Для придания большей жёсткости опалубки, с каждой её стороны, горизонтально устанавливаются два бруса 50х100 мм, сверху и снизу.

При продуманном конструктиве и грамотном исполнении прочность досок данных типоразмеров достаточна, чтобы выдержать давление больших объемов бетонной смеси на стенки конструкции.

Выбирая доски для этой конструкции, необходимо сразу продумать вариант их дальнейшего использования. Т.к. опалубка под фундамент потребует не один куб, доски нерационально использовать только один раз. Чтобы доски после демонтажа остались «деловой древесиной», необходимо защитить их от прямого контакта с бетоном.

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Укрепление опалубки

Многие начинающие застройщики могут и не представлять, какие огромные распирающие силы действуют на опалубку при заливке бетона. Обратимся к цифрам.

Я недавно залил плиту высотой в 25 см. Конструкция просто лежала на земле, в углах крепилась на саморезы, местами была подпёрта камнями и кирпичами – нигде ничего не выдавило и не сдвинулось. Но, что годится в моём случае, не пройдёт при литье высокой ленты фундамента.

Такой пример. По СНиП III-15-76 давление на стенку = PхH. Отсюда: 2500х0.25=625кгс/кв.м. Если 1 погонный метр опалубки имеет площадь 0.25х1=0.25 кв.м, то давление на 1 погонный метр будет 625х0,25=156 кг/м.п., с учётом вибрирования бетона 200кгс/м.п.

Крепление опалубки для фундамента.

Если высота щита равна 0.9 м и выгрузка бетона производится из бетононасоса, то, по тому же СНИПу, давление составит 2500х0.9+400=2650 кгс/м2. Отсюда: давление на 1 погонный метр составит 2385 кгс/м.п. Разница просто огромна!

Но бывает так, что конструкция, даже правильно стянутая металлическими шпильками, «даёт течь». Причём не выдерживает резьбовой элемент шпильки. Резьбу или сминает, либо «отстреливает» гайку. Так происходит потому, что при стягивании промышленной опалубки используются специальные виды шпильки, с усиленными гайками и увеличенным диаметром шайбы.

В частном домостроительстве используются обычные резьбовые шпильки – М8/М10/М12 и гайки, купленные на ближайшем строительном рынке. Шпилька класса 8.8, диаметром в 10 мм, по ГОСТу обязана выдержать нагрузку в 6.7 т, но в обычной продаже, в основном, идут шпильки с «проваленными» диаметрами и формой резьбы не по ГОСТу. Качество металла тоже низкое, в лучшем случае такая шпилька выдержит рабочую нагрузку в 1.5 т.

Для фундамента я покупал шпильки на М8. Мне захотелось проверить, какую фактическую нагрузку они выдержат. Я испытал их на разрывной машине. Результат: при одной накрученной гайке, при нагрузке примерно в 100 кг, произошло срезание (смятие) резьбы шпильки. При накрученных двух гайках шпилька выдержала нагрузку (сорвало резьбу, но сама шпилька осталась цела) уже в 500 кг.

Вывод: чтобы шпилька «работала», необходимо с каждой её стороны накрутить по две гайки. Либо использовать специальные гайки увеличенной длины.

Правда, это ещё не гарантирует, что шпилька «включится в работу» на 100%. Необходимо расставить шпильки так, чтобы они давали максимальный эффект.

Я «прогнал» два варианта расстановок шпилек в опалубке в специальной программе. И вот что получилось: возьмём деревянную вертикальную стойку 50х100 мм. Ставим её к щиту ребром, высота 2.3 метра. Задаём нагрузку – 10 кН\м (4 кН — от глубинного вибратора, 6кН — давление столба бетона 2.3 метра). Стягиваем опалубку тремя шпильками, с расстоянием в 70 см. Первая шпилька от низа — на высоте в 50 см. Получаем картину прогибов и напряжений в балке.

На скриншоте видно, что больше всего отклонится нижний конец балки (на 5 мм). Т.е. высока вероятность того, что подпорная балка сломается именно здесь. Расставим шпильки по-другому. Нижняя, теперь заложена на высоте в 30 см.

Теперь нагрузки распределяются иначе. Максимальное напряжение снижается почти в 3 раза (5.4), а прогиб уменьшается в 10 раз.

Мой совет – если собираетесь крепить опалубку шпильками, то их нужно устанавливать между двух вертикальных брусьев (расстояние между ними равно диаметру шпильки). Но найти качественные шпильки и гайки сложно, да и стоят они дорого, и весь этот металл потом некуда девать. Если только на монтаж стропильной системы.

Для уменьшения расходов небольшую резьбовую часть шпильки крепят к арматуре необходимой длины. А на противоположный конец следует наварить перемычку, чтобы получилась буква Т.

Намного проще и дешевле – сделать укрепление каркаса опалубки «косичкой» из вязальной проволоки диаметром 1.2 мм, сплетя её из 6-7 нитей. Такой тип стяжки прочнее, чем «косичка», сплетённая из проволоки диаметром 2 мм в 3 нити.

«Косичка» просовывается в щели между досок опалубки или в заранее просверленные отверстия. Она стягивает два опорных вертикальных бруса конструкции. Чтобы стенки опалубки при процессе скручивания «косички» не деформировало, внутрь опалубки рекомендуется установить арматурный стержень-ограничитель диаметром в 10-12 мм, который помогает ее фиксировать.

Особого внимания заслуживает опалубка под цокольный этаж.

Как залить опалубку

Форумчане рекомендуют, как залить опалубку: при высоте стен более 2-х метров следует разбивать заливку на два этапа и бетонировать за один раз не более 1-1.2 метра. Потом переставлять опалубку выше. Помимо того, что эта самодельная съемная опалубка дешевле (по материалам), чем смонтированная сразу на всю высоту, значительно уменьшается риск того, что она выдержит нагрузки при заливке бетона.

Причём, заливать в опалубку такое количество бетона и вибрировать его нужно слоями толщиной по 50 см, круг за кругом, пока не будет залита необходимая высота фундамента. Это позволит избежать излишней нагрузки в одной точке опалубки, т.к. высота заливки опалубки бетоном увеличивается постепенно. И к моменту достижения заданной высоты нижний слой бетона уже схватится, что, соответственно, уменьшит давление на стенки опалубки.

И в заключение, несколько советов от форумчан по приёмке бетона:

• Бетон любой марки для заливки фундамента необходимо заказывать с небольшим запасом – примерно 1м3 в плюс. В случае, если часть бетона «убежит» при заливке или на бетонном узле «недольют» раствор, останется запас;

• Заранее определяется место, куда можно будет слить излишек бетона. Это может быть подъездная дорога;
• Бетононасосу для работы нужна площадка примерно 6х8 м;
• Заливка бетона в опалубку не начинается, пока не будет приготовлен ремонтный комплект — это условия является обязательным. Подпорки, колья, доски, молоток, гвозди, кувалду, вёдра, лопату, ёмкость, куда можно временно слить вылившийся бетон, запасной деревянный щит. Если опалубку «рванёт» при заливке бетоном, то бегать по участку и искать способ заделать брешь, просто не будет времени;

• При заливке фундамента бетононасосом нужно сразу договорится на бетонном узле, чтобы миксеры с бетоном шли друг за другом, без перерыва. Это позволит избежать простоя и, как следствие, дополнительный платы за аренду дорогой техники;
• При приёмке бетона обязательно надевать защитные очки и одноразовые медицинские перчатки на руки. Бетон при попадании на отрытую кожу может вызвать химический ожог;
• Обязателен головной убор и плотная одежда. Причём, одежда подбирается такая, которую потом будет не жалко выбросить.

Залить фундамент «в землю» можно, если воспользоваться советом форумчанина. Прочтя эту тему: вы поймёте, как правильно сделать опалубку. Также вы можете ознакомиться с результатами спора: «А нужна ли вообще деревянная опалубка» Дополнительно посмотрите видео с мастер-классом от FORUMHOUSE, по монтажу многоразовой опалубки.
