ЯГОДНЫЕ ГРАБЛИ

С древних времён человек добывал себе пропитание, собирая съедобные дикорастущие плоды да ягоды. Способ сбора ягод с тех самых времён остался прежним — приседаешь или наклоняешься к кустику, отрываешь ягодку (или лучше горсть ягод) от веточки и кладёшь в лукошко. Собирать ягоды таким образом, конечно, тоже можно, только вот то руки поколешь об ветки, а то и укусит кто из обитателей леса или болота. Сгибаться за каждой ягодкой нелегко, да и производительность труда невысока. Хотя, какой это труд — это удовольствие от общения с природой, только вот нагибаться-разгибаться всё равно тяжело.

Чтобы увеличить её (производительность) и собрать за определённое время больше ягод, нужно какое-то приспособление.

Когда в лесу уродится много грибов, в народе говорят: «Хоть косой коси!» И здесь само собой напрашивалось сравнение: а что, ягоды в урожайный год надо собирать граблями? Вот тут-то в голову и пришла идея…

В настоящее время я изготовил оригинальный инструмент для сбора ягод, с помощью которого это можно делать стоя, не наклоняясь. Считаю своё изобретение важным для сборщиков-мужчин — им почему-то сгибаться труднее, чем женщинам.

Приспособление по конструкции, в общем-то, простое. Оно похоже на совместную комбинацию из маленьких перевёрнутых конных граблей (правда, такие сейчас редко где встретишь) и игрушечного экскаваторного ковша: состоит из корпуса и зубчиков, объединённых между собой пластиной. Ну, а поскольку этот инструмент ручной, то к корпусу прикреплена ещё тулейка с рукояткой.

Корпус ковша вырезается из стального оцинкованного листа толщиной 0,5 — 0,8 мм. Применять лист толще не советую по причине утяжеления конструкции: при сборе ягод будут уставать руки. А вот заменить оцинкованную сталь на нержавеющую той же толщины не только возможно, но и желательно. Проволочку для зубчиков необходимо подобрать жёсткую, пружинящую, чтобы держала заданную первоначальную форму, если даже изогнулась произвольно при работе. Сгибать проволоку в зубчики лучше всего по копиру.

Приспособление, о котором идёт речь, рассчитано на сбор различной ягоды диаметром от 5 мм и более. Это такие дары леса, как черника, брусника, голубика, клюква. Можно собирать смородину и крыжовник. Кто желает, чтобы в ковшик попадали только более крупные ягоды, можно соответственно увеличить шаг расположения проволочных зубчиков. При этом расстояния между зубчиками в свету должны быть равны или даже несколько меньше собираемой ягоды.

При диаметре проволочки 2 мм шаг составит 7 мм. Для описываемого приспособления одинаковых зубчиков нужно 18 штук. В корпусе и пластинке с одинаковым шагом 7 мм сверлятся (желательно совместно и одновременно) по 18 отверстий диаметром 2 мм (по толщине проволочки), в которые вставляются зубчики. Пластинка сгибается на 180 градусов, обжимая каждую проволочку. Это место для жёсткости всей конструкции лучше пропаять любым легкоплавким припоем. Прямые концы проволочек вставляются в отверстия корпуса до упора. После этого ушки пластины приклёпываются к корпусу, а ушки корпуса загибаются и обжимаются потуже вокруг крайних зубчиков.

Приспособление для сбора ягод:

1 — корпус (стальной оцинкованный лист s0,5);

2 — зубчики (пру-жинистая стальная проволока Ø2, 18 шт.);

3 — пластина (стальной оцинкованный лист s0,5);

4 — тулейка (труба Ø20—24);

5 — сборочное соединение деталей приспособления (стальная заклёпка Ø3, 5 шт.);

6 — рукоятка (дерево лиственных твёрдых пород);

7 — крепление рукоятки в тулейке (шуруп Ø3).

Кронштейн крепления рукоятки — тулейка изготавливается из отрезка тонкостенной трубы либо выгибается из оцинкованной стали несколько большей толщины (1 — 1,5 мм), чем корпус и пластина. Рукоятка — круглого сечения, изготавливается из лёгкой, но одновременно достаточно прочной древесины. Можно применить и современные пластиковые материалы, но не хрупкие. Средняя длина рукоятки примерно 500 мм (но этот размер может варьироваться в зависимости от роста сборщика), а её диаметр — 18 — 22 мм. Нижний конец рукоятки обстругивается слегка на конус, а точнее — на клин и вставляется в трубку тулейки. В стенке трубки есть отверстие под небольшой шуруп, которым и крепится там рукоятка. Сама тулейка к корпусу прикреплена тремя заклёпками. Современный инструмент — заклёпочник — позволяет красиво, а главное — надёжно скрепить тонкостенные детали. У кого заклёпочника нет, тот может произвести эту операцию вручную либо привинтить рукоятку к корпусу болтиками М4.

Всем повторившим данную несложную конструкцию желаю удачного сбора ягод на «тихой охоте»!

И.РОСТОВСКИЙ, п. Сазонов о, Вологодская обл.

Источник

Грабли для сбора черники своими руками. плодосборники, совки, ковшики и плодосъемники с заслонкой для сбора черники, брусники, клюквы и других ягод

Как сделать комбайн для сбора черники

Собрать комбайн для черники своими руками можно не только из дерева, но и из металла, пластмассы. Чтобы процесс изготовления прошел быстро и успешно, необходимо заблаговременно подготовить расходные материалы, сопутствующие инструменты и определиться с конструкцией.

Комбайн для сбора черники своими руками: чертежи и инструменты

Смастерить прибор для уборки мелкокалиберных ягод можно по одной из ниже представленных схем.

Из необходимых инструментов понадобятся:

• электролобзик;
• кусачки;
• линейка;
• отвертка;
• ножницы для работы с металлом;
• дрель;
• молоток;
• маркер.

Деревянный ковш для сбора черники

Грабли для сбора черники изготавливают практически из подручных средств. Вполне возможно использовать обрезки досок, толщина которых составляет несколько миллиметров. Прежде всего, нужно на бумаге нарисовать эскиз всех составляющих, где 2 боковые стенки, одна задняя, верхняя и нижняя части, ручка, деталь с зубьями.

На дереве размещают бумажные выкройки, обводят по контуру и вырезают. Все детали приспособления соединяют при помощи гвоздей. Комбайн для уборки черники может быть оборудован зубьями из толстой проволоки. Для этого достаточно согнуть несколько длинных петель и зафиксировать на нижней части самодельного прибора.

Деревянный ковш своими руками — простое приспособление для уборки мелких ягод

Как сделать совок для сбора черники из листа жести или алюминия

Первым делом создают схематический чертеж с конкретными размерами всех деталей приспособления. На этапе изготовления корпуса разрезают металлический лист согласно точным размерам. Из прутьев делают гребенку для сбора ягод. После этого ее крепят к корпусу на фронтальной стороне при помощи крепежных элементов – шурупов.

В качестве ручки подойдет стальная трубка либо металлическая пластина. Ее нужно согнуть, чтобы получилась форма дверной ручки. Фиксируют ее посредством болтов к верхней части корпуса.

Металлический комбайн — надежное и долговечное приспособление для сбора черники

Приспособление для сбора черники своими руками из шпажек и фанеры

Комбайн отличается простотой изготовления, для него понадобятся обычные шпажки для шашлыка и кусок фанеры. Внешне устройство выглядит как ковш экскаватора. Из фанеры нужно вырезать 5 элементов, где боковые детали имеют одинаковые размеры, верхняя крышка, задняя стенка и нижняя гребенка. Работы производят при помощи электролобзика.

Расчески делают из шпажек, размещая их на одинаковом расстоянии (5 мм) друг от друга. Крепят их посредством саморезов. П-образную ручку, изготовленную из стальной пластины или тонкой трубки, монтируют на крышке устройства. За 8 часов работы любителю удается собрать до 15 кг урожая с дикорастущих кустов, причем сильно не нагружая спину, и не тратя лишних сил. Густая расческа обдирает плодоносящие веточки вместе с листвой и корой, что требует лишь аккуратного использования самодельного или заводского устройства.

Комбайн из подручных средств — быстро и просто

Комбайн для черники из пластиковой бутылки

В качестве плодосборника будет выступать пластиковая тара с широким горлышком. Из вспомогательных элементов потребуется палка, веревка и скотч. А из необходимых инструментов достаточно всего лишь воспользоваться ножом (ножницами) и маркером.

На боковой части емкости необходимо нарисовать окошко в виде флажка. Рабочей стороной будет часть ближе к днищу бутылки, на ней рисуют зубья (английская буква w). После этого нужно их вырезать при помощи ножа или ножниц. Такую заготовку следует привязать к палке дном вверх, обмотав скотчем.

Сбор ягод происходит в 3 раза быстрее при помощи простой пластиковой бутылки

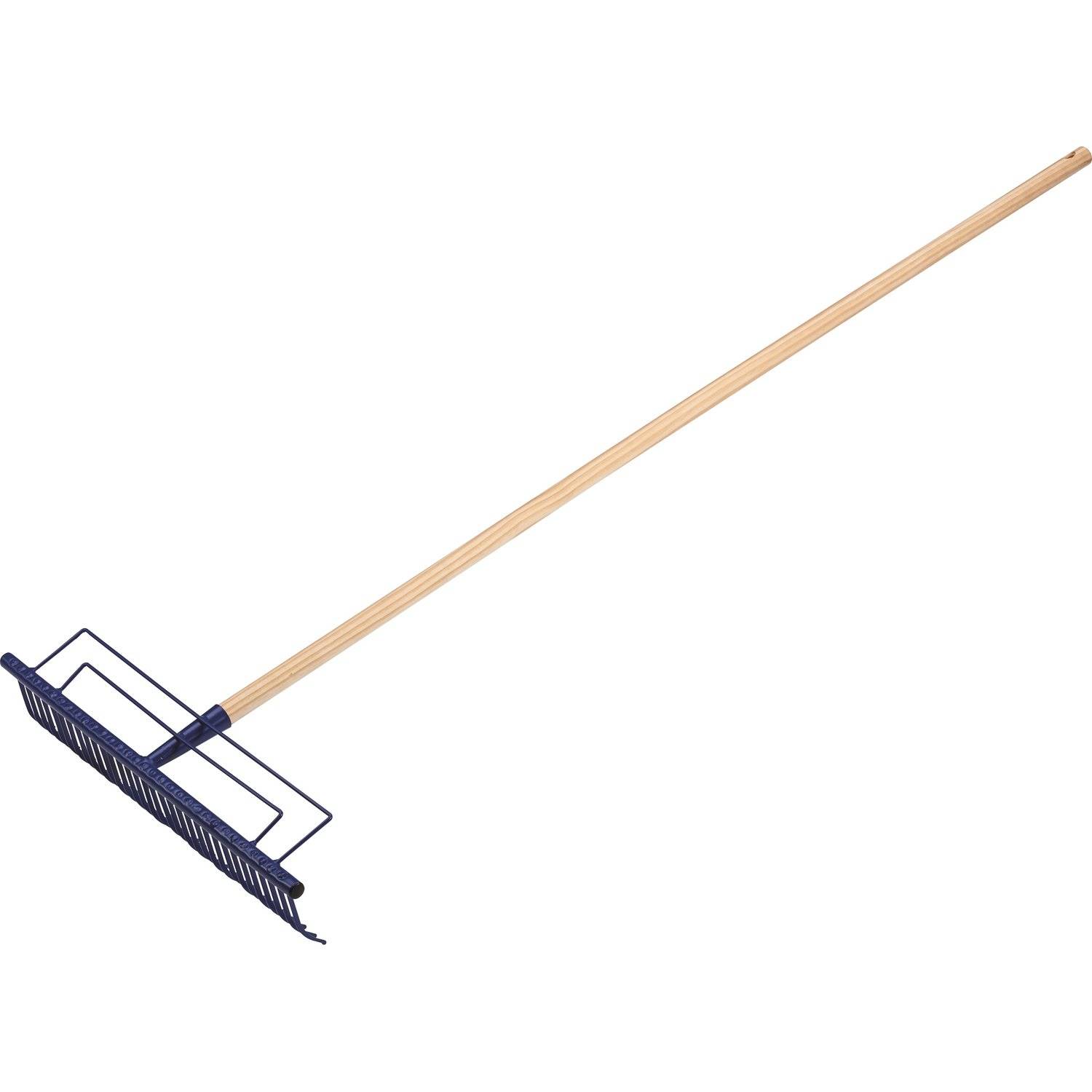

Виды граблей

Чтобы проводимая на участке работа была максимально эффективной, но с минимальными усилиями, нужно использовать различные виды граблей по их прямому назначению. Прямые грабли – самый универсальный вид. У данного типа зубья расположены перпендикулярно к черенку, слегка согнутые внутрь. Они прекрасно подходят:

• для сгребания листьев;
• рыхления почвы;
• разравнивания земли после перекапывания;
• извлечения оставшихся корней.

Среди традиционных типов выделяют грабли с витыми зубьями – они лучше разбивают груды земли и хорошо вспушивают почву. Самодельные грабли из дерева обычно имеют широкое основание с короткими зубьями. Основное их предназначение – это уборка сухих сорняков и скошенной травы. Для указанного вида зачастую делают деревянные или алюминиевые черенки.

Веерные грабли состоят из основания, напоминающего раскрытый веер. Зубья представляют собой длинные тонкие прутья, согнутые на концах. Зачастую такие грабли используются:

• для выгребания листьев и мелкого мусора из труднодоступных мест;
• уборки газона перед стрижкой;
• прореживания газона.

Выбирая веерные грабли, стоит учесть некоторые конструкторские особенности: чтобы не травмировать молодые растения лучше воспользоваться инвентарем с пластиковыми зубьями; для работ вдоль заборов и в углах отлично подойдут грабли треугольной формы и т. д.
В сельском хозяйстве также выделяют разные типы граблей, в зависимости от особенностей устройства механизмов:

• ленточные;
• грабли-ворошилки колесные (ГВК);
• колесно-пальцевые, которые также относятся к ГВК;
• поперечные и пр.

Среди агрегатов класса ГВК специалисты лучшими называют следующие модели: ГВК-6, ГВК-7, ГВК-3, ГВК «Солнышко», ГВК-2,5КТ. В частности, ГВК-6 прекрасно сгребают подсушенную траву, сено и солому в валки определенного размера, а также производят ворошение прокосов так, что травяная масса собирается в воздушный, не скрученный валок. Принцип работы ГВК заключается в том, что во время движения агрегата рабочие колеса крутятся и пальцами перемещают траву на длину захвата колеса. После прохода всех колес сено перемещается к центральной оси, таким образом, формируя валок. Такие агрегаты сейчас многие умельцы делают своими руками, приспосабливая под свои потребности и особенности техники, рельеф, выращиваемые культур и т. д.

Грабли-аэратор

Грабли-аэратор тоже можно отнести к подвиду прямых, но это всегда металлические грабли, хотя они имеют очень интересные конструктивные особенности. Изготовлены из закаленной стали, с гальваническим или победитовым покрытием, их зубья — это скорее острые ножи, имеющие форму серпа, которые прорезают даже самую грубую землю (и не нуждаются в заточке).

К их услугам прибегают, когда даже грабли с витыми зубьями пасуют перед непослушной землей. Аэраторы могут быть как односторонними, так и двухсторонними. Двухсторонние аэраторы называются фрезерующие. Такие грабли иногда снабжены колесами. Служат для уборки газонов от мха, мусора, сорняков и листьев. Благодаря колесам ножи погружаются в землю равномерно и тем самым облегчают работу.

У газонных грабель широкое основание с зубьями. Ими легко убирать большие объемы скошенной травы. На «хребте» зубья расположены очень часто и над рабочей поверхностью «расчески» наварены специальные планки-ограничители, под которыми накапливается собранная трава.

Виды устройств

Все грабли-ворошилки классифицируются по нескольким признакам, что позволяет отыскать определенное отличие между всем представленным на рынке ассортиментом.

Если брать во внимание характер создания валков из сена, то тут выделяют два типа агрегатов:

• Поперечные ворошилки;
• Боковые грабли.

Разница заключается в совершающихся движениях относительно собираемого сена, травы.

Значимым отличительным признаком является основной рабочий элемент, которым оснащаются ворошилки.

1. Колесно-пальцевые механизмы. Позволяют собирать сухую траву, своими руками задавать необходимый вам размер образующихся валков. Подобные агрегаты имеют легкую амортизацию, что способствует их адаптации даже к самым сложным земельным участкам с далеко не ровным рельефом. Турецкие грабли считаются одними из наиболее эффективных средств по сборке сена. Модели Солнышко получили свое название за счет формы рабочих инструментов. В зависимости от оснащения, устройство может иметь 4 или 5 колес. С помощью таких ворошилок существенно повышается эффективность сборки урожая, минимизируются временные затраты на проводимые работы.
2. Барабанные устройства сборки. Узел основан на трубе внушительной толщины стенок. Это обеспечивает высокий уровень прочности конструкции. Барабанные механизмы отличаются тем, что сгребающие колеса располагаются независимо друг от друга.
3. Зубовые механизмы. У этих ворошилок конструкция предусматривает наличие специальных зубцов, которые способствует сборке травы. Они совершают вращения в плоскости, располагаются параллельно по всей конструкции. При этом вокруг узла совершает вращение эксцентрик в постоянном режиме. С помощью такой системы грабли меняют угол наклона рабочих зубцов.

В зависимости от максимальной тяги, ворошилки можно разделить на две

• Лошадиные. Их мощность незначительная, потому применяют преимущественно с помощью мотоблока;
• Тракторные. Здесь основным устройством выступает трактор, который тянет за собой грабли.

Принимая во внимание особенности оснащения, агрегирования, различают три разновидности устройств. https://www.youtube.com/embed/Oc2KyWG4-Kk. https://www.youtube.com/embed/Oc2KyWG4-Kk

Важно отметить, что механизмы ворошилок бывают четырех типов:

Роторные агрегаты наиболее функциональные, но от этого и самые дорогие. Если роторные модели занимают первое место, то вторая строчка за колесно-пальцевой системой. Как и роторные устройства, они эффективно сгребают и ворошат сено. При этом роторные способны собирать свежую траву влажностью до 70 процентов, а колесно-пальцевые — только сухое сено.

Не забывайте, что запчасти к приобретаемой сельскохозяйственной технике должны быть доступными и качественно изготовленными. Если запчасти потребуется ожидать по несколько недель, пока их доставят из-за границы, это может негативно отразиться на показателях сбора урожая. К тому же, отечественные производители выпускают достойные агрегаты, да и запчасти к ним найти легко.

Работа с граблями не составит большого труда. К каждой модели сборщика прилагается инструкция. В ней подробно указано устройство модели, ее технические характеристики

Обратите свое внимание на представленные рекомендации по эксплуатации, уходу и профилактике. В случае возникновения поломки ворошилки, лучше обратиться в сервисный центр, поскольку производитель предоставляет гарантию на свою продукцию. А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками

А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками. Это не сложно.

Как сделать грабли на трактор своими руками видео

Расскажу я про свой мотороллер Муравей 1984 года выпуска, модель 5.403к и что я делал с ним в период май 2009 — сентябрь 2009. То, что будет описано ниже, не является завершенной работой, автор полностью осознал все косяки и уже давно приступил к их исправлению с чистого листа.

Предлагаем ознакомиться Как выращивать хурму в домашних условиях

Итак, не буду подробно рассказывать, как он у меня оказался, скажу только, что купил я его у деда моего друга за 3 тысячи рублей, а в придачу мне достался второй двигатель, валявшийся в кузове, и второй редуктор-дифференциал. На этом мотороллере дед нас катал, когда нам еще не было и 5 лет. Вытащив это чудо на свет из гаража, когда оно было еще во владении деда, мы поняли, что те 13 лет, которые Муравей провел под дырявой крышей, среди кроликов и курей не прошли для него бесследно.

грабли-ворошилки для минитрактора типа «Солнышко»;
грабли роторные.

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Изготовить самодельную борону можно быстро и легко по такому алгоритму:

1. Изготовьте раму. В качестве заготовок подойдут трубы и металлопрофиль. Не стоит делать раму слишком большой и массивной, чтобы не перегружать минитрактор.
2. По центру рамы закрепляется вал, который усиливается стойками. Диаметр подбирается исходя из размеров дисков.
3. Диски крепятся на вал под небольшим углом, на расстоянии 5-7 см друг от друга. Размещены диски должны быть симметрично. Диаметр – не менее 25 см.
4. Также стоит сделать на краях дисков небольшие надрезы болгаркой для увеличения эффективности работы.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Изготовление своими руками

Веерные грабли можно сделать самостоятельно. Для этого следует подготовить необходимый и качественный материал

Важно крепко и правильно зафиксировать все части инструмента, что обеспечит его надежность при увеличении нагрузки. Рекомендуется придерживаться следующей инструкции:

1. Сделать основание в виде веера. Для этого можно использовать нержавеющую стальную проволоку. Этот материал обладает высоким уровнем прочности, легко амортизируется в процессе работы и не деформируется. Понадобится 15 м проволоки диаметром 0,4 мм. Ее нужно нарезать на части длиной по 50 см. Один конец каждого отрезка загибается под углом 90 градусов посредством использования тисков.
2. Задать определенное расстояние между зубьями. Для этого понадобится запастись 2 планками (металл) толщиной 1,5 мм, шириной 5 мм и длиной 50 см. При помощи электродрели просверлить в рейке 2 отверстия диаметром 5 мм. В них вставить болт и закрутить гайку. Теперь можно вставить веер и на наковальне зафиксировать зубья грабель между планками.
3. Соединить веер в единое кольцо. Для этого необходимо иметь трубу, диаметр которой достигает 30 мм. В нее вставляются все концы проволоки на глубину 5—9 см. Каждый край загибается. В результате получится с одной стороны насадка в виде веера, а с другой — свободное отверстие для черенка грабель.

Изготовление своими руками

Идеальным материалом для изготовления ручки инструмента является сосна или дуб. Можно также использовать любое лиственное дерево. Необходимо учитывать то,что черенок должен быть прочным и легким. Этапы его изготовления:

1. Подготовка материала. В качестве основы можно использовать черенок от тяпки или лопаты. С одной стороны черенок затачивается в виде конуса. Подготовить трубу, диаметр которой на 1 мм меньше диаметра черенка. Для этого можно использовать пластиковую трубу от отопительной системы (диаметр — 25 мм). Длина пластиковой трубы подбирается под рост хозяина.
2. Обработка. Чтобы продлить срок эксплуатации черенка, его поверхность рекомендуется покрыть лакокрасочным материалом, обладающим антимоскитным свойством. Для это можно использовать морилку либо специальный лакокрасочный состав, который обладает способностью пропитывать материал. После того как обработанная поверхность полностью высохнет, ее рекомендуется покрыть лаком.
3. Надежное соединение. Для этого используется эпоксидная смола, в которую обмакивается нижний край рукоятки. Благодаря этому достигается прочное соединение двух рабочих элементов между собой.

Если следовать этой простой инструкции, то гарантирована прочность всех соединений между собой. По этому принципу каждый хозяин имеет возможность выполнить своими руками из подручных материалов грабли веерные, которые по качеству, функциональности и практичности не будут уступать характеристикам инструменту, изготовленному на заводе.

Обратите внимание! Древесину, которая используется для изготовления черенка, предварительно необходимо подсушить на прямых солнечных лучах. С помощью рубанка с рукоятки нужно снять лишний верхний слой древесины

Чтобы рукоятка была прочной, а черенок не сгнил, рекомендуется тщательно обработать поверхность. Для этого можно воспользоваться механическим способом обработки или ручным методом. Второй вариант требует больших физических усилий, но и качество обработки будет на несколько порядков выше

С помощью рубанка с рукоятки нужно снять лишний верхний слой древесины. Чтобы рукоятка была прочной, а черенок не сгнил, рекомендуется тщательно обработать поверхность. Для этого можно воспользоваться механическим способом обработки или ручным методом. Второй вариант требует больших физических усилий, но и качество обработки будет на несколько порядков выше.

Высокого показателя прочности и упругости можно добиться, если обработать нижний край черенка эпоксидной смолой. Этот материал выступает в роли малого уплотнителя. Посадочное место тщательно смазывается смолой, и в него вставляется черенок посредством сильных, но в то же время и резких ударов (на это требуется всего 5-10 секунд).

На протяжении 24 часов рукоятку не рекомендуется трогать, чтобы она полностью закрепилась. По истечении данного срока можно пользоваться самостоятельно изготовленными веерными граблями. Такой инструмент прослужит дольше, чем купленный в хозяйственном магазине, а стоить будет примерно в 3 раза дешевле.

При соблюдении вышеуказанных особенностей выбора веерных грабель, метода их эксплуатации, принципов изготовления можно получить инструмент, который будет использоваться на протяжении многих лет для выполнения большого перечня работ.
