Как изготовить простейший «изолятор земли» @ 20:15

После подключения антенного входа компьютерного ТВ-тюнера к свободному выводу сплиттера, распределяющего сигнал кабельного провайдера между тремя телевизорами, обнаружился неприятный момент. Изображение на мониторе стало мерцать с неприятной для глаз частотой. Что характерно, мерцало изображение не только отображаемого телеканала, но и любое другое, формируемое видеокартой компьютера.

«Изолятор земли» промышленного изготовления

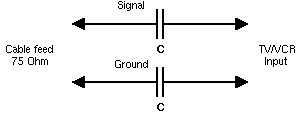

К сожалению, в городе готовое устройство отыскать не удалось, а платить китайцам на e-bay примерно 40-50$ было неприемлемо, попытался сделать «Изолятор земли» самостоятельно по такой схеме.

Были приобретены два «F-разъема, гнездо на корпус с фаской» по цене 10 рублей за штуку,

«F-разъем, гнездо на корпус с фаской»

конденсаторы выпаяны из старого советского телика,

а в качестве корпуса использована пластиковая баночка для цветной фотоплёнки ORWO (была такая в СССР, если кто помнит).

Встречались плёнки в алюминиевых баночках с пластмассовой крышкой. Они больше подходят для изготовления, потому что алюминиевый корпус играет роль экрана, правда, внутри нужно будет предусмотреть какую-либо изоляцию, чтобы после сборки элементы схемы не замкнули на корпус.

Вот, что получилось после соединения всех деталей. Лепестки вырезал из консервной банки.

«Изолятор земли» внутри

Готовый «Изолятор земли»

Готовый «Изолятор земли» с прикручеными гайками для телевизионного кабеля
