Насадка гвоздодер на шуруповерт своими руками – фото

САМОДЕЛЬНАЯ НАСАДКА-ГВОЗДОДЕР

Недавно на просторах Интернета увидел интересное приспособление — насадку для вытаскивания гвоздей. Смастерил себе похожую для шуруповерта.

Понадобилось: отрезок трубы с внутренним d 25 мм кусок резьбовой шпильки d 10 мм 5 гаек М17 шайба металлическая пластина.

1. Отрезал от трубы заготовку длиной 160 мм. Разметил на детали две линии длиной 120 мм и болгаркой по меткам вырезал паз. С противоположной стороны к торцу приварил шайбу так, чтобы по ее центру проходила ось трубы (фото Деталь отшлифовал.

Длина паза прямо пропорциональна максимальной длине вытаскиваемого гвоздя. Увеличивая ее, необходимо учитывать мощность шуруповерта. Мой инструмент рассчитан на гвозди длиной до 100 мм.

2. От резьбовой шпильки отрезал заготовку длиной 230 мм. На нее навинтил две гайки так, чтобы при установке этой детали в трубку, край стержня совпал с краем трубы (фото 2). Гайки между собой законтрогаил двумя ключами.

3. Изготовил деталь, с помощью которой буду доставать гвозди: к гайке приварил пластину толщиной 3 мм в виде ласточкиного хвоста (фото 3)

4. Собрал насадку. Сначала в трубу вставил шпильку и законтрогаил ее изнутри (фото 4). Захват для гвоздей накрутил на край шпильки — гвоздодер готов. Осталось закрепить его в патроне шуруповерта и можно приступать к работе.

5. Чтобы вытащить гвоздь, «ласточкин хвост» завожу под шляпку, упираясь трубой в доску, и запускаю на небольших оборотах шуруповерт (фото 5). Из-за вращения захват перемещается по шпильке и вытаскивает гвоздь. После извлечения реверсом возвращаю захват в исходное положение.

Источник

Самодельная насадка-гвоздодер для шуруповерта

Кто сказал, что гвозди можно вытаскивать из досок только с помощью гвоздодера или плоскогубцев? Прогресс не стоит на месте, и некоторые мастера Кулибины предлагают идеи, как облегчить работу.

В данном обзоре речь пойдет про самодельную насадку для шуруповерта, с помощью которой тоже можно выдергивать гвозди.

Из основных материалов для изготовления самоделки будут нужны: кусок круглой металлической трубы, отрезок уголка, удлиненная гайка и шпилька.

Первым делом мастер отрезает кусок стальной трубы нужной длины. Потом с помощью болгарки вырезает в ней паз. Края надо обработать шлифовальной насадкой.

Основные этапы работ

К торцу трубы необходимо приварить шайбу. Потом сверлом подходящего диаметра автор рассверливает в ней отверстие под шпильку.

Далее от уголка нужно отрезать болгаркой кусок с парочкой остроконечных зубцов. К этой заготовке автор приваривает удлиненную гайку. Потом получившуюся деталь нужно будет зачистить шлифовальным диском.

На следующем этапе выполняется сборка приспособления. На шпильку надо накрутить двузубец, который и будет выдирать гвозди. Потом шпилька вставляется в трубу, и фиксируется двумя гайками.

Более подробный процесс изготовления насадки-гвоздодера для шуруповерта рекомендуем посмотреть в видеоролике на нашем сайте.

Источник

Насадка — гвоздодер на шуруповерт

Здравствуйте Уважаемые читатели сайта и Самоделкины!

Сегодня мы рассмотрим очень интересную насадку на шуруповёрт. Данная самоделка позволяет вытаскивать гвозди при помощи шуруповерта. По сути это электрической гвоздодер. Прогресс не стоит на месте и многие самодельщики придумывают разные приспособления, как облегчить себе труд. Рассмотрим данное изобретение более детально. На изготовление данной насадки потребуются следующие инструменты и материалы.

Шаг первый: Инструменты и материалы

Инструменты:

— Болгарка;
— Сварочный аппарат;
— Дрель;

— Круглая металлическая труба диаметром 20 мм. и длиной 25 см;
— Отрезок уголка;
— Удлиненная гайка диаметром 10 мм ;
— Шпилька диаметром 10 мм ;
— Шайба с наружным диаметром 20 мм ;
— Гайка 10 мм. — 4 шт.;

Шаг второй: Изготовление цилиндра

Для изготовления цилиндра, мастер берет металлическую трубу и с помощью болгарки пропиливает в ней паз, длиной 15 см. и шириной 2 см.

Края обрабатывает шлифовальной насадкой на дрель.

С другой стороны металлической трубы мастер приваривает шайбу.

Края от сварки мастер шлифует болгаркой.

После чего, отверстие в шайбе, при помощи сверла, мастер увеличивает до диаметра 10 мм.

Шаг третий: Изготовление захвата

От уголка мастер отрезает деталь шириной 2 см.

На одной стороне детали вырезает вилку.

К этой заготовке автор приваривает удлиненную гайку.

Затем получившуюся деталь мастер шлифует.

Внутреннюю сторону вилки затачивает под углом.

Шаг четвертый: Сборка приспособления

На шпильку накручивается двузубец, который будет выдирать гвозди.

Затем на шпильку накручивается две гайки и шпилька вставляется в цилиндр.

С другой стороны цилиндра шпилька также фиксируется двумя гайками.

Шаг пятый: Тестирование

Свободный конец шпильки мастер вставляет в шуруповёрт.

При включении шуруповерта шпилька начинает подтягивать удлиненную гайку с вилкой.
Собственно говоря, таким вот образом, гвозди и должны вытягиваться.

Шаг шестой: Выводы

Как по мне, так практической ценности данное устройство не имеет. Аж не верится, что это работает. Но я почти уверен, что с гвоздями >70 мм не сработает, в новой древесине и уж тем более твердых пород. Думаю, в начале устройства не помешает качественный опорный подшипник, как на ромбовидных домкратах. А сама шпилька, наверное, должна быть выполнена из высокопрочной стали и обязательно с мелким шагом резьбы. Тогда и дольше прослужит и шуруповерту будет легче и он не сразу сгорит. Кроме того, не очень понятно, как это вилку подсунуть под гвоздь. По гвоздодеру хоть молотком можно ударить.

Процесс изготовления данной насадки на шуруповёрт вы сможете посмотреть на видео:

Источник

Упрощаем работу мастера: насадка-гвоздодёр на шуруповёрт своими руками

Приветствуем вас, уважаемые читатели нашего онлайн-журнала. Сегодня мы хотим рассказать о том, как упростить и без того элементарную работу – удаление гвоздей из досок. А поможет в этом автор YouTube-канала «goods», который предлагает способ, как изготовить своими руками довольно интересное приспособление для выполнения подобной работы. Речь в статье пойдёт о насадке-гвоздодёре на шуруповёрт, которая будет очень полезна домашнему мастеру.

Инструменты и материалы, используемые для изготовления насадки-гвоздодёра

Изготовить такое приспособление своими руками несложно. Инструмента и материала для этих целей понадобится немного. Перед тем, как начать работу, потребуется подготовить:

• шпильку диаметром 8 или 10 мм (около 30 см);
• одна высокая и 4 простых гайки с подходящей резьбой;
• стальную шайбу с широкими бортами и отверстием под ту же шпильку;
• отрезок профильной трубы (ширина грани должна быть больше гаек, они должны свободно проходить внутри);
• стальной уголок (ширина стороны выбирается в соответствии с тем, какие гвозди планируется выдёргивать).

Требуемый для изготовления насадки-гвоздодёра на шуруповёрт инструмент также не отличается разнообразием. Понадобятся:

• угловая шлифовальная машина с отрезным и шлифовальным дисками;
• сварочный аппарат;
• ручной гравёр (можно обойтись трёхгранным напильником, что увеличит количество работы и затраченное на неё время);
• тиски.

Сварочных работ будет немного, однако они потребуют определённых навыков. Что касается самого шуруповёрта, то здесь подойдёт любое устройство подобного типа, однако следует понимать, что чем мощнее оно будет, тем лучше.

Приступаем к изготовлению насадки: подготовка деталей

Первое, что необходимо сделать, это рабочая часть гвоздодёра. Для этого в тисках зажимается стальной уголок, на одной из граней которого вырезается паз V-образной формы. Чем острее будет угол, тем лучше. Здесь необходимо предварительно просчитать, какова будет ширина рабочей поверхности. Она должна быть немного меньше, чем грань профильной трубы. Отрезанная заготовка должна представлять собой подходящий для работы уголок, одна сторона которого имеет форму «флажка». На словах это может восприниматься несколько путано, а потому лучше обратить внимание на фотопример выполняемого действия.

Заготовка рабочей поверхности гвоздодёра – остаётся отрезать вторую грань уголка
ФОТО: youtube.com

Сварочные работы, доводка рабочей поверхности насадки-гвоздодёра

Теперь необходимо соединить между собой гайку с высоким бортом и заготовку рабочей поверхности. Естественно, сделать это можно только при помощи сварки. Для этого гайка прикладывается к грани заготовки, противоположной вырезу, после чего зажимается в тисках. Теперь можно смело переходить к сварочным работам, не боясь, что детали сдвинутся.

На этом этапе стоит сделать небольшое отступление. Наиболее удобным при подобной работе будет полуавтоматический сварочный аппарат, хотя, при должной сноровке и обычным можно сделать аккуратный шов. С другой стороны, наплывы всё равно будут обрабатываться, а значит основная задача – это сделать его качественным. А для того, чтобы не испортить резьбу гайки при сварке, лучше всего вкрутить в неё подходящий болт или отрезок шпильки.

После того, как обе стороны проварены по всей длине, можно переходить к обработке наконечника гвоздодёра для шуруповёрта.

Швы должны быть основательно проварены по всей длине
ФОТО: youtube.com

Обработка наконечника, доводка рабочей поверхности

Для начала нужно основательно отшлифовать сварочные швы. Это можно сделать при помощи болгарки (УШМ) с подходящим диском. Для того, чтобы увеличить свободный ход гайки в профильной трубе, можно также немного подточить и грани гайки. Если не кидаться в крайность и не слишком усердствовать, вреда от этого не будет.

Далее следует «довести до ума» рабочую поверхность. Для этого с внутренней стороны V-образный вырез необходимо обработать при помощи ручного электрического гравёра или трёхгранного напильника. Этот паз должен выглядеть так же, как на обычном гвоздодёре. Чем острее будет угол внутренних граней, тем более мелкие гвозди можно будет выдернуть при помощи инструмента. Но и здесь «палка о двух концах». Уменьшение угла не способствует улучшению прочностных характеристик. Поэтому в каждом отдельном случае придётся подгонять его под определённые задачи.

Внутреннюю часть V-образного выреза необходимо сточить под углом, как на обычном гвоздодёре
ФОТО: youtube.com

Подготовка профильной трубы к работе

Теперь необходимо изготовить основу насадки гвоздодёра из профильной трубы. Кстати, при отсутствии таковой, для работы можно использовать и обычную водопроводную. Её нужно зажать в тиски и вырезать по одной из граней паз, шириной немного больше, чем рабочая поверхность. Что касается глубины паза, то она будет зависеть от размеров гвоздей, которые планируется выдёргивать. Получается, что рабочая поверхность с приваренной к ней гайкой должна свободно входить в пропил и передвигаться по нему.

При работе с болгаркой (УШМ) не стоит забывать о средствах индивидуальной защиты. По статистике, наибольшую травмоопасность среди электроинструмента, представляет именно угловая шлифовальная машина. Поэтому использование при работе с ней защитных очков или маски, плотной рабочей одежды и перчаток обязательно. Особенно опасно снимать с УШМ защитный кожух, который может защитить работающего при разрушении диска. Также важно помнить и о противопожарной безопасности. Искры от диска болгарки могут стать причиной пожара.

Поперечный разрез удобно делать при помощи электрического ручного гравёра – так он получается аккуратнее
ФОТО: youtube.com

Обработав выбранный в профильной трубе паз можно переходить к её обратному торцу. Заготовку следует зажать в тисках вертикально и приварить на отверстие стальную шайбу. Сварочный шов здесь должен быть особенно прочен. Однако необходимо понимать, что толщина у шайбы значительно меньше, нежели у трубы, а значит, при неаккуратной работе простой дуговой сваркой появляется опасность попросту сжечь заготовку. И снова нужно отметить, что полуавтоматический сварочный аппарат справится с такой работой намного лучше. Если же есть возможность использования газовой сварки, то подобный вариант и вовсе можно назвать идеальным.

После того, как сварочные работы выполнены, необходимо пройтись по швам болгаркой, тщательно отшлифовав поверхность. Это действие позволит рассмотреть все изъяны и исправить их по мере необходимости. К тому же, эстетичный внешний вид инструмента лишним не будет.

Шайба приваривается к торцу профильной трубы с обратной стороны выбранного паза
ФОТО: youtube.com

Сборка насадки-гвоздодёра для шуруповёрта

Когда все швы проверены и отшлифованы, можно приступить к окончательной сборке приспособления. Для начала на шпильку, длиной на 5 см больше, чем используемый отрезок профильной трубы, наворачиваются 2 гайки. По сути, должно получиться следующее. Если шпильку вставить в отверстие шайбы, а один край сровнять с нижней частью профильной трубы (сторона с вырезом), то одна гайка, зафиксированная при помощи второй, должна оказаться с внутренней стороны. Контргайка будет упираться в шайбу. Со стороны выреза на шпильку накручивается рабочая плоскость.

Затягиваем наружную контргайку, и работу можно считать завершённой
ФОТО: youtube.com

Далее нужно навернуть 2 гайки с наружной стороны шайбы и плотно их затянуть. В целом, насадку-гвоздодёр для дрели можно считать законченной. Остаётся её лишь немного доработать.

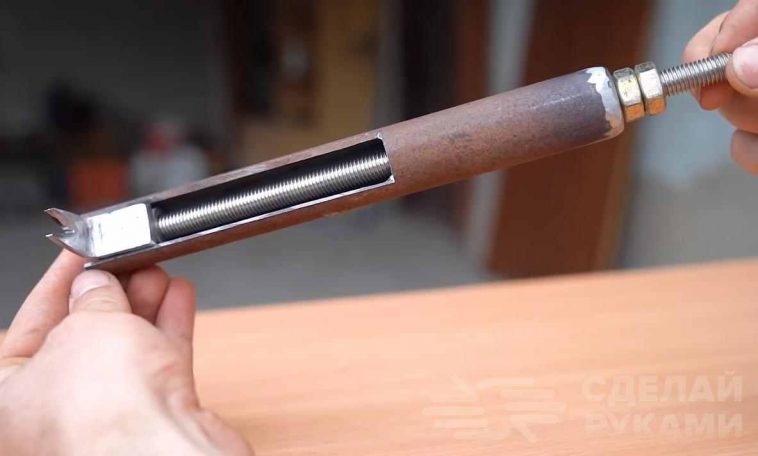

Вот так выглядит насадка-гвоздодёр для шуруповёрта
ФОТО: youtube.com

Проверка гвоздодёра и придание ему эстетичного внешнего вида

После того, как все гайки протянуты, наружная часть шпильки зажимается в патрон. Остаётся немного смазать резьбу (прекрасно подойдёт состав WD-40), зажать насадку в тисках и несколько раз провернуть шуруповёрт вправо-влево (по 3-4 оборота). Резьба прогонится, и гвоздодёр будет готов к работе.

Зажимаем шпильку в патрон и прогоняем резьбу насадки-гвоздодёра
ФОТО: youtube.com

Теперь можно проверить, как насадка покажет себя в работе. Для этого можно специально забить в доску 2-3 гвоздя (не до конца) и выдернуть их. Убедившись, что приспособление работает, следует снова снять его с шуруповёрта. Остаётся пара финальных штрихов.

Проверка гвоздодёра – работа нареканий не вызывает
ФОТО: youtube.com

После этого стоит немного преобразить готовую насадку. Нужно заклеить обычной изолентой рабочую плоскость и открытую часть резьбы, покрасить приспособление обычной аэрозольной краской по металлу. Вот теперь насадка-гвоздодёр для шуруповёрта может занять достойное место в кладовке на полке с инструментом до тех пор, пока не придёт её время.

Финальный штрих – окраска насадки из аэрозольного баллончика
ФОТО: youtube.com

В заключение

Подобными умельцами всегда славилась Россия. И именно благодаря таким приспособлениям, нам удаётся упростить такую работу, которая уже кажется элементарной. Подтверждением тому служит сегодняшняя статья. Стоит надеяться, что умельцы не перестанут изобретать аналогичные приспособления.

Будем рады, если информация, изложенная в статье, поможет уважаемому читателю упростить ремонт в своём доме или квартире. Любые вопросы вы можете задать в обсуждениях ниже. Там же просим выразить своё мнение по поводу разного рода самоделок. Нужны ли они? Стоит ли о них писать на страницах нашего журнала? Не забудьте оценить сегодняшний обзор, если он пришёлся вам по душе.
