ILDA контроллер.

Сб, 02.02.2013, 13:46 | Сообщение # 1

Активность: 16 Offline

Всем привет! Кто может помоч собрать ILDA контроллер для управления лазерами и создания лазерного шоу. Принимаю всё: схемы, прошивки, и т.д. Заарание очень благодарен.

Активность: 32 Offline

Сб, 02.02.2013, 14:28 | Сообщение # 2
Прикрепил pdf-файл, инфа с Радиокота, сам поищи там .

Еще вот например. Схема, печатка, прога (винда и линукс).
С прошивкой не ясно, что-то не увидел наскоком .
Но и эту ветку не забывай, заглядывай

Активность: 14 Offline

Присоединяюсь к теме!! тоже сидит мысль о анимационном лазере подключенном через ILDA.

Активность: 16 Offline

Вт, 05.02.2013, 20:18 | Сообщение # 4
К сожалению оба варианта практически бесполезны т.к. схема с радиокота не может управляться с компьютера в реальном времени потомучто не имеет входа USB, а вторая схема совершенно бесполезна т.к. не имеет прошивки для МК.
Сейчас я занимаюсь поиском схемы и прошивки чтобы собрать контроллер USB-ILDA. Покачто поиски бесполезны.
PS орфография.

Активность: 105 Offline

Активность: 105 Offline

Пн, 27.02.2017, 17:46 | Сообщение # 5
ESHE NEMNOGO FOTOK

Источник

Разделы

    Поделиться .
  • Google+
  • Twitter
  • LinkedIn
  • Facebook
  • Pinterest
  • Telegram

Самый простой способ сделать дома лазерный проектор и создать свое шоу с помощью ардуино. Нам понадобятся самые обычные дешевые звуковые динамики вместо гальванометров.

Собрать устройство не составляет большого труда, в основном большинство компонентов найдется у каждого(кроме Arduino, ее можно заказать на Alliexpress). С помощью гальванометров — динамиков можно создавать красивые фигуры, писать любой текст и даже воспроизводить небольшие анимации и картинки.

Демонстрацию возможностей проектора, смотрите на видео ниже!

Введение

Во всех современных профессиональных и полупрофессиональных лазерных проекторах используются гальванометры(Маленькие электромеханические устройства)

Гальванометры представляют собой электромеханические устройства, которые вращаются под разными углами в зависимости от того, какое напряжение на них подается.Используются как минимум два гальванометра: один для «X» (горизонтальный) и один для «Y» (вертикальное направление). Управляющая электроника лазерного проектора быстро подстраивает напряжения на гальванометр и включает и выключает лазер, перемещая его так быстро, что, создает полноценную картинку. Коммерческие гальванометры могут перемещаться до 50 000 различных точек в секунду. Гальванометры как правило дорогие, и поэтому мы будем делать их из звуковых динамиков!

Подготовка и материалы к лазерному проектору

Arduino Board

Этот проект был протестирован на Arduino Duemilanove (Atmega 328). Другие платы с 16MHZ Arduino и Atmega 328 (например, Uno) должны работать нормально.

Arduino с Atmega 168 должен работать, но имейте в виду, что проект почти полностью заполняет его память, поэтому вы можете столкнуться с ограничением записи шоу.

Красная лазерная указка

С этим сложности быть не должно. Указки продаются во многих магазинах игрушек и всяких хозяйственных магазинах. Можно так-же заказать на Алиэкспрессе.

12В 3а Напряжение питания усилителя

Может быть немного выше или ниже, но оно должно обеспечивать ток не менее 3 ампер. Вы можете найти старый адаптер питания от ноутбука или купить на барахолке. Как альтернатива— вы можете взять источник питания от ПК, ATX. Если вы не можете найти источник питания — вы можете заказать его через Алиэкспресс примерно за 15 долларов.

2 x 8-Ом, 20-ваттные неиндуктивные резисторы

20 Ватные неиндуктивные резисторы вы можете заказать на Алиэкспресс, эта одна из тех частей которых трудно достать.

2 x 100- Ом Резисторы

Не обязательно должны быть точного сопротивления / мощности. Найдется так-же практически у каждого.

2 x TIP120 Дарлингтонские транзисторы

Так-же доступны на Алиэкспресс или можно купить в радиомагазине.

276-2068 2 x TO-220 Теплоотводы (для транзисторов)

Теплоотводы можно так-же купить на Алиэкспрессе или изготовить из куска алюминия или другого металла самому.

2 x 470uF 35V Электролитический конденсатор с радиальным электродом

Конденсаторы доступные на Алиэкспрессе.

2 x Зажима аллигатора

Это упрощает подключение к проводам для лазерных модулей.

Провода

Провода берем потолще 2.5 мм

Теперь о динамиках

Динамики возьмем с диагональю от 4 до 6 дюймов!

Я нашел динамики с большими магнитами и мощностью 80 Вт, которые работают лучше всего. Вы должны легко нажимать конус динамика примерно на 1/4, если такой динамик найден берите его. Можете не использовать динамики более 6« это не обязательно поможет (и может повредить) производительности.

Влияние динамиков как гальво

Существует как минимум две переменные, которые влияют на то, насколько хорошо драйвер динамиков будет работать для лазерного шоу.

Я также испытал набор динамиков с резонансной частотой 120 Гц и Qts 1,4 — что привело к плохим результатам. Мое предположение- искать динамики по Qts между ними. 5 и 1 и с резонансной частотой между 50 Гц и 85 Гц. Другие параметры динамиков (например, Vas) могут как влиять на производительность или не влиять совсем.

Источник

Ilda контроллер своими руками

Контроллер рисующего лазера.

Автор: SERGEY KOZLOV
Опубликовано 11.09.2008

В последние несколько лет у радиолюбителей начал появляться интерес к созданию графических лазерных проекторов.
В большинстве случаев лазерный проектор управляется от компьютера на котором установлено специальное программное обеспечение. Однако это далеко не всегда удобно т.к. проектор привязан к громоздкому компьютеру. Если не требуется большой сложности и жесткой привязки лазерных эффектов к музыке, то можно изготовить отдельный контроллер. При создании такого контроллера я исходил из максимальной простоты, минимальной стоимости компонентов схемы и возможности работы с готовым ЦАП.
Принципиальная схема контроллера приведена на рис.1.

Основой схемы является МК ATmega48 [1]. Его программа в зависимости от выбранного режима работы генерирует эффекты или считывает графику из микросхемы DD1 EEPROM AT24C256 [2]. Готовые цифровые данные для ЦАП поступают на выход разъема XS1. Воспроизведение анимаций или эффектов происходит циклически, т.е. дойдя до конца программы контроллер начинает воспроизведение с начала.
Управление работой контроллера осуществляется с помощью кнопок SB1, SB2 и перемычки Jmp1.
Если в течение двух секунд с момента подачи питания одновременно нажать на кнопки SB1 и SB2, то произойдет переход в тестовый режим. В этом режиме генерируются испытательные таблицы для настройки сервоусилителей лазерной сканирующей системы. Переключение между различными сигналами производится нажатием кнопки SB1(«NEXT»). Доступны таблицы типа «меандр», квадрат и круг. Выйти из тестового режима можно путем отключения питания.
Если тестовый режим не был активирован, то схема переходит в режим ожидания(“manual reset”), как это рекомендовано в [3], и находится в нем до тех пор пока не будет нажата одна из кнопок. Когда будет нажата какая-нибудь кнопка, то контроллер переходит в рабочий режим. Здесь в зависимости от положения перемычки Jmp1 либо будет читаться графика из микросхемы памяти(вывод 26 DD1 заземлен), либо будут синтезироваться лучевые эффекты(вывод 26 DD1 «притянут» к плюсу питания). Переход между эффектами(или кадрами из памяти) осуществляется нажатием кнопки «NEXT». Если какой-либо эффект понравился то его можно зациклить нажав на кнопку «LOOP». При этом загорится светодиод HL2.
Контроллер будет нормально работать со сканирующей системой, способной развивать скорость около 8-9 тысяч точек в секунду и более.
Выход контроллера подключается к популярному среди любителей восьмиразрядному ЦАП Norm»s Parallel Port DAC для лазерных систем. Его принципиальную схему можно найти на сайте [4]. Структурная схема такого ЦАП приведена на рис.2.

ЦАП содержит буферную память на одну точку, состоящую из трех регистров. Регистры включены так, что на выходе формируется два восьмиразрядных слова, поступающих на две независимых микросхемы ЦАП. На выходе ЦАП присутствует преобразованное в аналоговый вид значение координат точки. Линии X_CLK и Y_CLK являются стробирующими. При переходе напряжения с высокого логического уровня на низкий на одной из этих линий осуществляется запись в соответствующие регистры.
Сигнал Blanking(контакт 1 разъема XS1) используется для модуляции лазера. Когда на нем присутствует высокий уровень, то лазер находится во включенном состоянии.
Управляющая программа для микроконтроллера написана в среде CVAVR(исходник прилагается). В архив включены файлы прошивки для микроконтроллера и прошивки для микросхемы памяти(несколько анимаций).

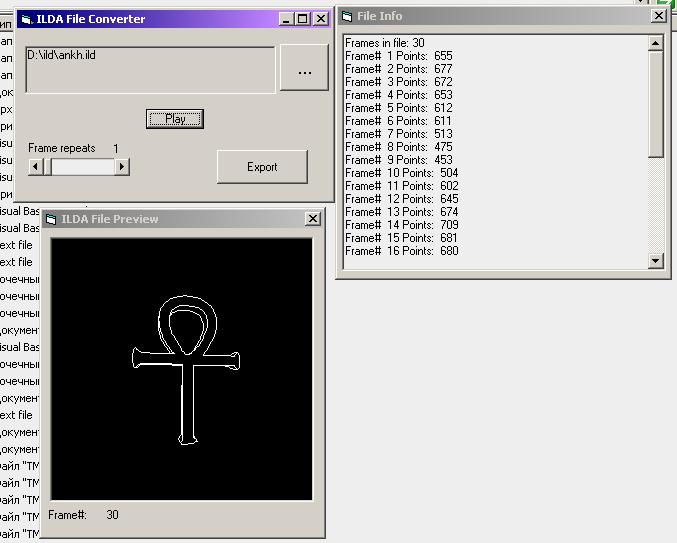

Для конвертации векторной лазерной графики из стандартного формата ILDA(файлы .ILD) в прошивки для микросхемы памяти(файлы .BIN) была написана специальная программа. 16-разрядные координаты преобразовываются в 8-разрядные, поэтому на каждый вектор тратится всего по 3 байта данных(2 байта XY + 1 байт несет информацию о бланкинге).

Детали и конструкция.
Схема была собрана на макетной плате. МК ATmega48 должен быть на 20 МГц(например чип ATmega48-20PI). В зависимости от размера прошивки в качестве микросхемы EEPROM можно использовать чипы другой емкости, например AT24C512. При выборе чипа нужно только убедится в том, что выбранная микросхема поддерживает 400 килогерцовый режим работы. Вместо перемычки Jmp1 допустимо использовать переключатель. 25-контактный разъем XS1 типа «мама».
Контроллер может работать и с другими моделями ЦАП, например с ЦАП известным под названием DAC0832. Однако в этом случае нужно будет уточнить к каким именно контактам разъема XS1 должны подходить сигналы X_CLK и Y_CLK и в случае несоответствия их просто перепаять.
Если требуется иметь несколько микросхем памяти с записанными в них различными анимациями, то можно модернизировать схему так, как показано на рис.4.

Переключателем S1 производится выбор микросхемы памяти. Аналогичным образом можно еще больше нарастить число микросхем. Выбирать микросхему следует до включения устройства.

Правильно собранная и запрограммированная схема в какой-либо наладке не нуждается и начинает работать сразу же после подачи питания.
Литература:
1.ATMEL 8-bit AVR Microcontroller ATmega48/V
2.ATMEL Two-Wire Serial EEPROMs AT24C128, AT24C256
3.William R. Benner: “Projector Connections”, Pangolin Laser Systems
4.Norm»s Homemade Laser Show

Источник

Простой контроллер и софт для лазерного проектора

#1 Cruser

  • Members
  • 7 Сообщений:
    • Gender: Male
    • Location: СПб

    Имеет ли кто опыт работы с такими недорогими продуктами как:

    1. Helios Laser DAC — дешевый ILDA контроллер
    2. LaserShowGen Full — софт к нему от того же умельца.

    Как открытый проект — желающим предлагается даже собрать самому, как я понял.

    Продаёт и он сам и на eBay есть продажи и в наших инет магазинах тоже можно найти.

    С железкой работают такие софтины:

    Featured software that supports the Helios:

    LasershowGen — Our own laser show design software, free version available (Windows)
    Lasershow Xpress (LSX) — Advanced and powerful laser show design software (Windows)
    Derivative TouchDesigner — Visual development platform (Mac, Windows) (Helios CHOP info)
    Spaghetti Laser Show — Low cost yet powerful laser show design software (Windows)
    Maxwell — The first synthesizer for laser projectors (Mac, Windows)
    Lasercam — Convert video to scanning laser projections (Windows)

    Думаю, что всяко лучше чем дешёвый iShow 2.3 ))

    #2 ALEXLIGHT2003

  • Members
  • 2 017 Сообщений:
    • Gender: Male

    Cruser, 14 декабря 2017 — 14:48, написал:

    Имеет ли кто опыт работы с такими недорогими продуктами как:

    1. Helios Laser DAC — дешевый ILDA контроллер
    2. LaserShowGen Full — софт к нему от того же умельца.

    Как открытый проект — желающим предлагается даже собрать самому, как я понял.

    Продаёт и он сам и на eBay есть продажи и в наших инет магазинах тоже можно найти.

    С железкой работают такие софтины:

    Featured software that supports the Helios:

    LasershowGen — Our own laser show design software, free version available (Windows)
    Lasershow Xpress (LSX) — Advanced and powerful laser show design software (Windows)
    Derivative TouchDesigner — Visual development platform (Mac, Windows) (Helios CHOP info)
    Spaghetti Laser Show — Low cost yet powerful laser show design software (Windows)
    Maxwell — The first synthesizer for laser projectors (Mac, Windows)
    Lasercam — Convert video to scanning laser projections (Windows)

    Думаю, что всяко лучше чем дешёвый iShow 2.3 ))

    #3 Cruser

  • Members
  • 7 Сообщений:
    • Gender: Male
    • Location: СПб

    #4 ALEXLIGHT2003

  • Members
  • 2 017 Сообщений:
    • Gender: Male

    Cruser, 14 декабря 2017 — 16:00, написал:

    #5 Cruser

  • Members
  • 7 Сообщений:
    • Gender: Male
    • Location: СПб

    Графика, не графика . Но не только лучами помахать.
    Софт с контроллером такие штуки позволяют выписывать.

    LaserShowGen Tutorial for LaserDock
    https://www.youtube. t-ceUKPS8&t=19s
    Это что за минуту удалось найти.
    А другие программы с этим контроллером уж что-нибудь точно нарисуют:

    LasershowGen, Lasershow Xpress, Derivative TouchDesigner, Spaghetti Laser Show, Maxwell, Lasercam
    Про проектор никакой информации не давал.

    #6 straus

  • Members
  • 2 164 Сообщений:
    • Gender: Male

    Если мне не изменяет мой склероз — это обычная внешняя многоканальная звуковая карта, к которой добавлены усилители для работы на гальванометры. Был подобный проект даже на любой звуковой карте.

    Только это всё любительщина. Откуда опыт работы с ней на профи форуме?

    #7 Cruser

  • Members
  • 7 Сообщений:
    • Gender: Male
    • Location: СПб

    #8 straus

  • Members
  • 2 164 Сообщений:
    • Gender: Male

    #9 Cruser

  • Members
  • 7 Сообщений:
    • Gender: Male
    • Location: СПб

    #10 Zservice

  • Members
  • 1 231 Сообщений:
    • Gender: Male

    #11 Cruser

  • Members
  • 7 Сообщений:
    • Gender: Male
    • Location: СПб
