РЕГИСТРАТОР ГРОЗЫ
Удлиняющая катушка L1 повышает ее эффективность. Входной контур L2 C2 настроен на частоту около 330 кГц, L2-мотается на любом контуре от старого радиоприемника, диаметр каркаса 5мм, 360витков провода 0.2мм, высота намотки 10мм. Контур L1 теже параметры только 58 витков провода 0.2мм в моем варианте этой катушки нет, я её заменил на другую — с ней можно поэксперементировать. Печатная плата в формате LAY.
О деталях самодельного регистратора приближения грозы. Транзисторы VT1—VT4 могут быть любые, от КТ315/КТ361 до КТ3102/КТ3107. Диод VD1 — любой импульсный. Принцип действия: усиленный транзистором VT1 сигнал поступает на регистрирующий каскад (VT2— VT4). ВЧ импульс открывает транзисторы VT2 и VT3 и разряжает конденсатор С4. Ток его зарядки, проходя через диод VD1 и резистор R6, приводит к более длительному открыванию транзистора VT4 и зажиганию индикаторной лампочки VL1.
Можно применить светодиод или звуковой индикатор со встроенным генератором — что вам удобнее. Проверить регистратор можно с помощью пьезозажигалки — щелкая зажигалкой на расстоянии полметра от антены. Рекомендуется заземлить устройство, так будет больше чувствительность. Автор: (просьба уточнить).
Форум по обсуждению материала РЕГИСТРАТОР ГРОЗЫ
Тонкомпенсированный регулятор громкости с адаптацией к регулятору тембра — теория и практика.
Принципиальная схема гальванической развязки для 8-канального логического анализатора. Скорость передачи данных до 10 Мбит.
Инфракрасный датчик приближения объектов к транспортным средствам — схема для самостоятельной сборки на базе E18-D80NK.
Источник
Индикатор приближения грозы
Неоднократно встречал схемы подобных индикаторов и все это наводило на определенные мысли, действительно ли оно работает.
Схема довольно простого индикатора, написано у автора радиус определения приближения грозового фронта около 3-х километров.
Схема довольно простая: Антенна 15см провода. Устройство создавалось для заблаговременного предупреждения о приближении грозового фронта, для того, что бы можно было замкнуть поле длинного КВ луча антенны на землю и тем самым обезопасить себя и аппаратуру от наведенного статического напряжения или (уж тем более!) прямого попадания молнии.
При «срабатывании» устройства пищит зуммер и загорается светодиод.
Главной особенностью детектора освещения является то, что схема настроена на срыве колебаний с помощью резистора смещения (VR1). Обратная связь генератора через коллектор TR1 подключена к базе TR2, и как сказано выше, настраивается с помощью VR1 на границе начала генерации, т.е. динамик еще не пищит, а светодиод не горит.
Настройка происходит так: с помощью VR1в точке ТР1 устанавливается 7 Вольт. Контрольная точка TP2 — 6В постоянного тока. Теперь слегка отрегулируйте VR1 назад, чтобы остановить колебания; используя отвертку, касаемся со стороны антенны C1; сигнал тревоги должен звучать в течение 1 или 2 секунд, а затем остановиться. Если сигнализатор не замолкает через 1-2 секунды, открутить VR1 чуть чуть назад и все повторить.
14 значений по 10 шт. = 140 шт., регулятор 0,5 Вт, 3,3 в-30 В, 1/2 Вт, компонент стабилитронов Отзывы: ***Китайский друг быстро отправил! Все отлично! Нормальный товарищ!***

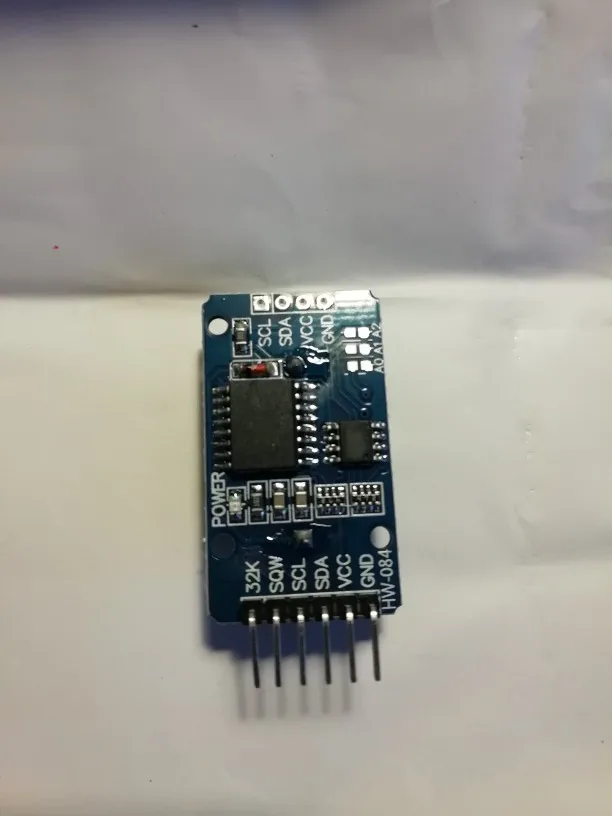

Модуль DS3231 AT24C32 IIC Precision RTC реального времени Отзывы: ***Отличные точные часы. Заказываю такие уже вторые.***
При питании от 9-вольтовой батареи схема потребляет около 600 мкА в режиме ожидания. Когда звучит сигнал тревоги, ток возрастает до 4 мА в зависимости от используемого зуммера.
Схема была использована, как я уже говорил для предупреждения приближения грозового фронта, и чувствительность сильно зависит от места нахождения устройства, но при удлинении антенны, устройство очень сложно настроить и я свой экземпляр вынес на чердак частного дома, питание подавалось по кабелю, зуммер был исключен из схемы, за ненадобностью, а светодиод был заменен на оптопару, которая своей второй частью управляла схемой автоматики заземления антенны.
В сети я нашел еще одну схему подобного устройства (вот тут источник), там заявлено уже 80км(. ) дальность обнаружения грозового фронта. Что в принципе наверно вполне вероятно, но я эту схему еще пока не собирал.
Удлиняющая катушка L1 повышает ее эффективность. Входной контур L2 C2 настроен на частоту около 330 кГц, L2-мотается на любом контуре от старого радиоприемника, диаметр каркаса 5мм, 360витков провода 0.2мм, высота намотки 10мм. Контур L1 теже параметры только 58 витков провода 0.2мм в моем варианте этой катушки нет, я её заменил на другую — с ней можно поэксперементировать.
Источник
Датчик молнии DIYmall AS3935: как «поймать» молнию (или дурак и молния)
«Люблю грозу в начале мая,
Когда весенний, первый гром,
как бы резвяся и играя,
Грохочет в небе голубом.»
Федор Тютчев.
Наверняка у многих приближающаяся гроза вызывает первобытное чувство страха: кажется, что от этой стихии не скрыться и не убежать. Но, несмотря на чувство страха, любопытство порой оказывается сильнее и хочется «прикоснуться» к этому разрушительному и в какой-то степени загадочному явлению. Мне это знакомо, поэтому увидев в продаже датчик молнии, я конечно некоторое время колебался, но всё же купил его. Стоит этот датчик в разы дороже распространенных датчиков, например температуры и влажности, но это не остановило меня и я рад поделиться своими впечатлениями.
AS3935 Franklin Lightning Sensor ™ — датчик молнии со встроенным алгоритмом оценки расстояния от AMS. AS3935 — первая в мире интегральная схема для обнаружения молний, которая была разработана для маломощных портативных или стационарных приложений. Используя чувствительный радиочастотный приемник и встроенный запатентованный алгоритм, AS3935 обнаруживает электрическое излучения от грозовой активности, а затем обеспечивает оценку расстояния до очага шторма от 40 км до 1 км, при этом исключая помехи от бытовых приборов, таких как двигатели и микроволновые печи.
AS3935 может обнаруживать приближающийся грозовой фронт и обеспечивать оценку расстояния до переднего края фронта, где передний край шторма определяется как минимальное расстояние от датчика до ближайшего края грозового фронта. Встроенный аппаратный алгоритм оценки расстояния AS3935 выдает прерывание на выводе IRQ каждый раз, когда обнаруживается молния. Расчетное расстояние, которое отображается в регистре оценки расстояния, представляет собой не расстояние до одиночной молнии, а расчетное расстояние до переднего края шторма. Датчик обнаруживает разряды «облако-облако» и «облако-земля».
На Aliexpress есть несколько вариантов исполнения платы с датчиком AS3935, я честно говоря, выбрал самый дешевый вариант.
Размер платы с датчиком 21*20 мм. На передней стороне платы расположены сам датчик, антенна и обвязка датчика в виде конденсаторов и резисторов. Конденсаторы подключенные параллельно антенне (680пФ и 270пФ) задают резонансную частоту приема в районе 500 кГц. Тонкую настройку можно произвести программно. При поиске информации о данном модуле я встречал сообщения, что попадаются модули с неправильны номиналами конденсаторов (1000пФ и 100пФ), программно откалибровать антенну в этом случае не получится. На обратной стороне расположены перемычки для активации портов MISO и CS шины SPI и для задания адреса при использовании I2С. Выбор режима работы осуществляется с помощью пина SI, при низком уровне на SI датчик работает в режим SPI, при высоком — в режиме I2C. По умолчанию порты MISO и CS шины SPI не активны.
Датчик имеет встроенный стабилизатор напряжения, который в данном варианте исполнения платы всегда активен, поэтому датчик можно питать от источника напряжения 5 В, но встречаются модули, где пин активации стабилизатора (EN_VREG) выведен наружу и им можно управлять подавая высокий или низкий уровень соответственно.
Для датчика есть множество библиотек для Arduino IDE, я использовал библиотеку от Sparkfun. У Sparkfun есть страница с подробным описанием начала работы с датчиком, где рекомендуется использовать интерфейс SPI, но при этом библиотека также поддерживает I2C. С библиотекой есть несколько примеров:
1. Базовый пример с минимальнымим настройками: этот пример демонстрирует, как обнаружить молнию. У него есть несколько основных настроек, помогающих подавить шум или «мешающие» (ложные молнии).
2. Пример с расширенными настройками: этот пример демонстрирует остальные функции, не упомянутые в базовом примере кода. Он включает в себя различные способы уменьшения количества ложных событий, функции выключения и пробуждения датчика, а также как сброс всех настроек до заводских значений по умолчанию.
3. Пример с настройками резонансной частоты антенны. В этом примере показано, как настроить резонансную частоту антенны с помощью внутренних настроечных конденсаторов. Для этого может понадобится логический анализатор, осциллограф или какой-либо метод считывания прямоугольной волны с частотой не менее 4 кГц, но до 32 кГц. Приём сигнала ведется на магнитную антенну с ферритовым сердечником, свойства которой оговорены в даташите. Для нормальной работы микросхемы параллельный колебательный контур магнитной антенны должен быть настроен на частоту возможно более близкую (±3.5%) к 500 кГц. Для этого микросхема снабжена встроенными конденсаторами и блоком, облегчающим настройку. При настройке антенны она включается микросхемой в частотозадающий контур внутреннего генератора, частота которого выводится через вывод IRQ корпуса. Внешний микроконтроллер (или осциллограф) должен измерить эту частоту и подключить соответственно большую или меньшую ёмкость (в диапазоне 0 – 120 пФ) параллельно контуру антенны для настройки. Это принципиальный момент, от которого во многом зависит качество работы внутренних алгоритмов.
Рассмотрим два способа калибровки.
Первый способ с использованием осциллографа и примера от Sparkfun. Для этого подойдет самый простой осциллограф, например DSO138 как у меня. Частота антенны делится на «коэффициент деления», который по умолчанию равен 16. Его можно изменить на 32, 64 или 128, используя вызов функции Таким образом, измеренная осциллографом частота должна быть как можно ближе к 500/16 = 31,25 кГц. В строке считывается текущее значение внутреннего конденсатора, по умолчанию оно равно 0. Строка активирует вывод частоты внутреннего генератора на пин IRQ, нам остается измерить эту частоту, как видим при значении емкости внутреннего конденсатора равной 0пФ частота равна 34,4*16=550,4 кГц, что на 10,08% больше необходимого значения в 500 кГц.
Строка задает значение емкости внутреннего конденсатора. Увеличивая емкость до максимальной в 120 пФ мы получаем частоту 32,6*16=521,6 кГц (расхождение 4,32%), что укладывается в рекомендуемые 3,5% от 500 кГц.
Второй способ предполагает использование для считывания частоты внутреннего генератора внешнего микроконтроллера. Скетч использует другую библиотеку для AS3935 и библиотеку FreqCounter для считывания частоты. В скетче изменяется емкость внутреннего конденсатора от 0 до 120 пФ и считывается соответствующая частота генератора, в итоге рассчитывается рекомендуемое значение емкости, которое также соответствует в моем случает 120 пФ. Стоит отметить, что при одних и тех же значения емкости частота меняется от запуска к запуску, и мне удавалось получить в итоге расхождение меньше 3,5%.
После покупки датчика мне не терпелось его подключить и проверить. Я купил датчик в конце лета прошлого года и сезон грозу уже прошёл. Производитель вместе с датчиком предлагает имитатор разряда молнии для проверки датчика.
У меня такого имитатора нет и все попытки использовать пьезо-элемент от зажигалки или высоковольтный преобразователь от электрошокера оказались безуспешными. Также датчик не детектировал никого бытового электромагнитного шума. Я пробовал разные библиотеки, изменял различные настройки чувствительности, но все безрезультатно. Я расстроился и решил, что мне попался бракованный датчик, но все же ждал весенних гроз…
Весна в этом году выдалась сухая и лишь в конце мая неожиданно разразилась гроза, но я не был готов и едва не пропустил её. И все же на исходе дня датчик был подключен к первой попавшейся Arduino Nano. В Arduino был загружен скетч из примеров библиотеки от sparkfun, я отрыл монитор порта и стал ждать. Восторгу не было предела когда с каждым, даже едва заметным, всполохом в небе в мониторе порта появлялось новое сообщение. Я провел весь вечер глядя то в окно, то в монитор, и чисто субъективно могу отметить корреляцию расстояния до вспышки молнии, рассчитанного датчиком, и наблюдаемым мной.
Пример выдает 3 типа сообщений:
«Distorber» (нарушитель) — субъективно это сообщение возникает при далеких всполохах;
«Lightning strike detected! Approximately: XX km away» — при детектировании разряда молнии с оцененным расстоянием до грозового фронта;
«Noise level so high» — при высоком уровне шума.
В видео несколько наглядней показана работа датчика. К сожалению, к ночи гроза практически закончилась и удалось запечатлеть совсем немного вспышек молнии.
