Интересные линейки своими руками

Изготовление профильной линейки своими руками

Про­филь­ная линей­ка исполь­зу­ет­ся для быст­ро­го и точ­но­го изме­ре­ния и дуб­ли­ро­ва­ния неров­ных поверх­но­стей. О исполь­зо­ва­нии линей­ки-шаб­ло­на в кузов­ном ремон­те може­те почи­тать в этой ста­тье. Ино­гда быва­ет луч­ше купить инстру­мент, но в этой ста­тье мы рас­смот­рим три вари­ан­та изго­тов­ле­ния линей­ки-шаб­ло­на сво­и­ми руками.

Изготовление профильной линейки своими руками

Линей­ка будет раз­ме­ром 50 см в дли­ну, а дли­на стерж­ней будет 30 см. Это доста­точ­но боль­шой раз­мер, но по тако­му же прин­ци­пу мож­но изго­то­вить линей­ку мень­ше­го размера.

1. Два брус­ка из плот­но­го дере­ва (напри­мер, из лист­вен­ни­цы). Про­филь брус­ков 2 см / 5 см, дли­на 50 см.
2. Дере­вян­ные стерж­ни дли­ной 30 см. Их коли­че­ство зави­сит от того, какой они будут шири­ны. Стерж­ни мож­но зака­зать в сто­ляр­ной мастер­ской, мож­но исполь­зо­вать гото­вые (бамбуковые/деревянные шам­пу­ры, кос­ме­ти­че­ские палоч­ки и пр.) Мож­но так­же в каче­стве стерж­ней исполь­зо­вать сва­роч­ные электроды.
3. Вой­лок.
4. Клей.
5. 2 бол­та, 2 гай­ки, 2 шайбы.

Итак, два 50 см брус­ка – это, соб­ствен­но, осно­ва нашей про­филь­ной линей­ки. Нуж­но выре­зать по раз­ме­ру брус­ков вой­лок, оста­вив по 2–3 см с обе­их сторон.

Далее при­кле­и­ва­ем вой­лок к брус­кам, как пока­за­но на фото. Клей луч­ше нане­сти на брус­ки и свер­ху поло­жить и раз­гла­дить войлок.

Накле­и­ва­ние вой­ло­ка на бруски

Сле­ду­ю­щим шагом не будет лиш­ним уста­но­вить уси­ли­те­ли вдоль брус­ков, так как наша линей­ка будет доста­точ­но длин­ной. Они уси­лят кон­струк­цию и предот­вра­тят сги­ба­ние брус­ков. Для это­го нуж­но накле­ить отрез­ки плот­но­го дере­ва с про­фи­лем 1.5/1.5 см, как пока­за­но на фото.

Уси­ле­ние кон­струк­ции допол­ни­тель­ны­ми брусками

Даль­ше нуж­но поло­жить несколь­ко стерж­ней меж­ду соеди­нён­ны­ми брус­ка­ми, при­да­вить их и изме­рить рас­сто­я­ние, кото­рое полу­чи­лось меж­ду кра­я­ми брус­ков. Теперь нуж­но отпи­лить два отрез­ка дере­ва по раз­ме­ру это­го зазо­ра и накле­ить по кра­ям брус­ков. Это будет их опо­рой, после уста­нов­ки бол­тов. Таким обра­зом, зажим­ное уси­лие будет рас­пре­де­лять рав­но­мер­но меж­ду прутьев.

Изме­ре­ние рас­сто­я­ния меж­ду брус­ка­ми со встав­лен­ны­ми прутьями При­кле­и­ва­ние опор­ных брус­ков дерева

Сле­ду­ю­щим шагом свер­лим отвер­стия под бол­ты. Не нуж­но свер­лить сквозь вой­лок. Луч­ше про­свер­лить по отдель­но­сти отвер­стия с обе­их сто­рон и чем-нибудь ост­рым про­де­лать отвер­стие в войлоке.

Теперь встав­ля­ем бол­ты, под гай­ки под­став­ля­ем шай­бы. С ослаб­лен­ны­ми гай­ка­ми встав­ля­ем прутья.

Всё, про­филь­ная линей­ка гото­ва! Бла­го­да­ря вой­ло­ку пру­тья лег­ко сколь­зят внут­ри линей­ки. Теперь мож­но мерить про­филь и закре­пить резуль­тат, плот­но закру­тив гай­ки с обе­их сторон.

Другая самодельная линейка-шаблон

Теперь рас­смот­рим инте­рес­ный бюд­жет­ный вари­ант про­филь­ной линей­ки, кото­рый очень прост в изготовлении.

Для изго­тов­ле­ния нам пона­до­бить­ся все­го лишь гоф­ри­ро­ван­ный кар­тон и бам­бу­ко­вые шампуры.

Берё­те гоф­ри­ро­ван­ный кар­тон от упа­ко­воч­ной короб­ки и реже­те отре­зок нуж­ной Вам длин­ны. Не нуж­но делать отре­зок слиш­ком узкий. Делай­те при­мер­но как на фото­гра­фии выше.

Пре­иму­ще­ство такой линей­ки в том, что её мож­но сде­лать любой длин­ны. Так­же её мож­но лег­ко сги­бать как Вам надо. Стерж­ни не будут спу­ты­вать­ся, так как каж­дый име­ет отдель­ную сек­цию. Сек­ции кар­то­на внут­ри шер­ша­вые и стержни(шампуры) доста­точ­но плот­но “сидят” на сво­их местах. При жела­нии мож­но дора­бо­тать эту кон­струк­цию. Мож­но уве­ли­чить жёст­кость кар­то­на, накле­ив на него более плот­ный мате­ри­ал. Недо­стат­ком явля­ет­ся то, что стерж­ни нель­зя жёст­ко зафик­си­ро­вать после измерения.

Источник

Как сделать линейку для измерения внутренних размеров

В данном обзоре мастер покажет, как сделать своими руками простую линейку для измерения внутренних размеров.

Например, такая линейка может пригодиться при измерении оконных или дверных проемов, а также при измерении внутренних размеров каких-либо ящиков.

Для изготовления самоделки потребуются:

• деревянный брусок — 2 шт;
• деревянная рейка — 1 шт;
• металлическая линейка — 2 шт;
• мебельная гайка — 2 шт;
• винт-барашек — 2 шт.

Также для соединения деталей потребуется столярный клей ПВА и эпоксидный клей.

Приступаем к изготовлению самоделки

Первым делом отпиливаем два деревянных бруска (желательно использовать твердые породы древесины) длиной по 33 см.

В каждой из заготовок выбираем пазы под размеры металлической линейки длиной 30 см.

Далее отпиливаем по размеру деревянную рейку, и склеиваем все три детали вместе.

Далее от каждого деревянного бруска (только с разных сторон) отпиливаем по кусочку длиной по 3 см. Приклеиваем их к линейками с помощью эпоксидного клея.

Вставляем металлические линейки в деревянный корпус. Одна линейка вставляется с одной стороны, вторая — с другой.

В завершении останется только просверлить в брусках отверстия и установить мебельные гайки. Вкручиваем фиксирующие винты-барашки.

Корпус самоделки покрываем морилкой, а потом лаком (или можно использовать минеральное масло для дерева).

Подробно о том, как изготовить линейку для измерения внутренних размеров, смотрите на видео ниже. Данная идея принадлежит автору YouTube канала Far East Wood .

Источник

День деревянной линейки.

Автор(ы)	Коротков Данил,8 класс.
Возраст	12—15 лет
Учебное заведение	ДШИ №46; г.Кемерово,Кемеровская область,Россия
Материалы	Деревянная линейка, карандаш, черная гелевая ручка,красный фломастер.
Педагог	Горбаченко Лариса Валериевна
Тема работы	17 декабря

День деревянной линейки.

Пенал школьника наполнен всегда разными канцелярскими принадлежностями, необходимыми для уроков. Несомненно, в их числе вы увидите линейку.
Разные по внешнему виду, алюминиевая, деревянная или пластиковая, она поможет отмерить точное расстояние и начертить ровную линию. Линейкой пользуются не только школьники – в процессе обучения она нужна студентам, преподавателям, работникам сфер, где часто нужно делать чертежи, для бухгалтеров, строителей и многих других.

Немного из истории линейки
Большинство историков на протяжении долгих десятилетий были уверены, что линейка, в ее современном виде – со шкалой в сантиметрах и миллиметрах, имеет возраст не менее двухсот лет. Однако найденный при раскопках древней Помпеи аналог линейки, знакомой всем школярам, заставил ученых задуматься. Откуда она появилась, какая история ее происхождения?
В древнее время линейки выглядели аккуратно оструганными и отшлифованными дощечками. Их помощь была необходима древним архитекторам в процессе создания чертежей своих великих творений.

Есть факты, что в средние века немецкими монахами также были изобретены своего рода линейки. Они были в виде разметок линий и колонок на листах, которые делались при помощи специальных свинцовых пластинок. Во многих странах Европы линейки имели несколько иной вид. Это были железные прутья – «шильца». В русских писцов также существовал свой вид линеек, который они назвали «правильца».

Линейка, которой сейчас широко пользуемся мы, появилась в послереволюционной Франции. Тогда лучшим академикам было поставлено задание разработать новый улучшенный вид линейки с новой системой мер.
Как же была придумана такая система мер? Оказалось все очень просто. Лучшие умы подсчитали и поделили ее на сантиметры и миллиметры. Сантиметр – это сорокамиллионная часть географического меридиана, который проходит через Париж, а миллиметр – это десятая часть сантиметра.

Сначала французскими академиками было изготовлено две линейки. Они были сделаны из платины и имели длину 1 метр, а ширину 25 миллиметров. Такое размеры сразу же получили название «республиканский метр».

Долгие столетия линейка являлась атрибутом состоятельных людей.
Дальше началось изготовление линеек из дерева, но они были доступны только ученым. Постепенно они стали доступны и широким массам. Линейки начали производить для студентов. А, XIX века эта полезная вещь начала входить в обиход школ.

В 1812 году такие «республиканские» линейки попали в Россию как военный трофей. Но, их производство в нашей стране было налажено с 1899 года. Инициатором стал Дмитрий Иванович Менделеев. Именно этот великий химик посодействовал тому, чтобы в России была внедрена метрическая система мер, а с нею и линейка. Вот с этого времени линейка и вошла в широкий обиход многих в нашей стране и по всему миру.
http://nauchi23.ru/articles/nid6

Но, на этом история деревянной линейки не закончилась…
Студенты в наше время сделали деревянную линейку электронной.
Электронную чертёжную линейку Electronic Ruler, которая выглядит и «работает» почти как традиционная деревянная, изготовили двое израильтян.
Авторы – студенты Шей Шафранек (Shay Shafranek) из Иерусалима и Одед Вебман (Oded Webman) из Тель-Авива, проходящие обучение в Берлине, в рамках проекта университета искусств Design Reaktor.
По всей длине (а это 15 см) внутри электронной линейки расположен ряд резисторов. И когда карандаш «проезжает» контакты один за другим, меняется общее сопротивление цепи. Его измеряет «бортовая» электроника линейки и выдает на «дисплей».

Таким образом в реальном времени можно видеть длину прочерчиваемой линии или измерять расстояние между точками. Включается, выключается и обнуляется Electronic Ruler нажатием единственной кнопки.
Шей и Одед подчёркивают, что не делают замену обычной линейке. Они хотят добавить в процесс измерения и черчения новизны, простоты и веселья, а это, по идее, должно понравиться и школьникам, и профессиональным архитекторам.
На сегодняшний день готов полнофункциональный опытный образец, появлению которого предшествовали менее удачные прототипы. Ребята надеются – их электролинейка доберётся до серийного производства, тем более что в проекте Electronic Ruler участвует немецкая компания Britze Elektronic.
http://www.membrana.ru/particle/13943

И это еще не все…
Именно деревянная линейка всегда будет востребована художниками и архитекторами так как, пользуясь ею, работа получается аккуратной и чистой. Графит карандаша впитывается в дерево и не размазывается!
А на занятиях прикладного искусства нам тоже пригодиться деревянная линейка. Знакомясь с Мезенской росписью, ее особенностями, мы осваиваем простейшие элементы…

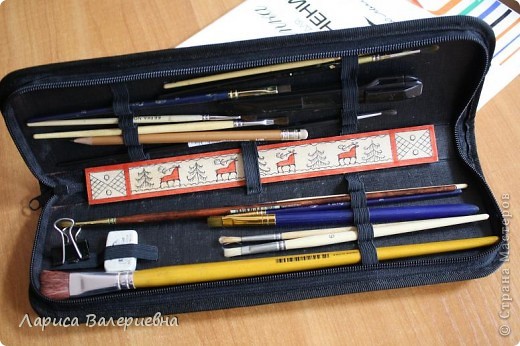

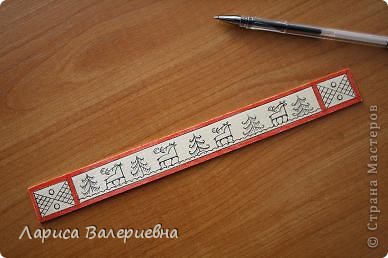

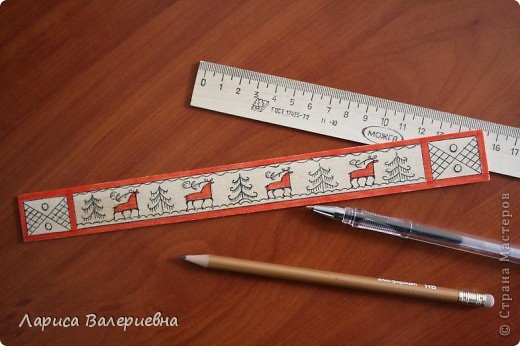

На основе полученных знаний и знакомства с Мезенской росписью дети самостоятельно расписывают деревянную линейку, создавая ленточный орнамент. Так наши деревянные линейки, уже украшенные, продолжают работать дальше…
