Handmade часы из 90-х
Добрый вечер хабражители.
Многих заинтересовала моя идея часов на вакуумно люминесцентных лампах.
Сегодня я расскажу как создавались эти часы.
Индикаторы
Главную роль, занимают, газоразрядные индикаторы. Я использовал ИВ-6. Это люминисцентный семисегментный индикатор зелёного цвета свечения(На фотографиях вы увидите синеватый оттенок свечения, это искажается цвет при фотографировании, из-за наличия ультрафиолетовых лучей). Индикатор ИВ-6 выполнен в стеклянной колбе с гибкими выводами. Индикация осуществляется через боковую поверхность баллона. Аноды прибора выполнены в виде семи сегментов и десятичной точки.
Можно применить индикаторы ИВ-3А, ИВ-6, ИВ-8, ИВ-11, ИВ-12 или даже ИВ-17 с незначительными изменением схемы.
В первую очередь, хочется отметить, откуда можно найти лампы, которые выпускались в 1983 году.
Митинский рынок. Много и разных. В коробочках и на платах. Простор для выбора есть.
Другим городам сложнее, может повезет и Вы найдете в местном радио магазине. Такие индикаторы стоят во многих отечественных калькуляторах.
Можно заказать с Ebay, Да Да, Русские индикаторы на аукционе. 1 2 3 4 В среднем 12$ за 6 штук.
Управление
Управляет всем микроконтроллер AtTiny2313 и часы реального времени DS1307.
Часы, при отсутствия напряжения, переходят в режим питания от батарейки CR2032(как на материнской плате ПК).
По заявлению производителя, в таком режиме они проработают и не собьются в течении 10 лет.
Микроконтроллер работает от внутреннего генератора 8МГц. Не забудьте выставить fuse bit.
Установка времени производится одной кнопкой. Долгое удержание, инкриминирование часов, затем инкриминируются минуты. Трудностей с этим нет.
Драйверы
В качестве ключей на сегменты, я поставил KID65783AP. Это 8 «верхних» ключей. Я сделал выбор в сторону этой микросхемы, только потому, что она у меня была. Эта микросхема, очень часто встречается в платах индикации стиральных машин. Ни что не мешает заменить ее на аналог. Или подтянуть сегменты резисторами 47КОм к +50В, а популярной ULN2003 прижимать к земле. Только не забудьте инвертировать выход на сегменты в программе.
Индикация сделана динамическая, поэтому на каждый разряд добавлен брутальный транзистор КТ315.
Печатная плата
Плата выполнена методом ЛУТ, про эту технологию можно почитать у товарища DIHALT. Часы выполнены на двух платах. Чем это обоснованно? Даже не знаю, просто мне так захотелось.
Блок питания
Изначально трансформатор был на 50Гц. И содержал 4 вторичных обмотки.
1 обмотка — напряжение на сетке. После выпрямителя и конденсатора 50 вольт. Чем оно больше тем ярче будут светится сегменты. Но не более 70 вольт. Ток не менее 20мА
2 обмотка — для смещения потенциала сетки. Примерно 10-15 вольт. Чем меньше оно, тем ярче светятся индикаторы, но так же сильнее начинают светится «не включенные» сегменты. Ток тоже 20мА.
3 обмотка — для питания микроконтроллера. 7-10 вольт. I = 50мА
4 обмотка — Накал. Для четырех ламп ИВ-6 надо задать ток 200мА, это примерно 1.2 вольта. Для других ламп ток накала другой, так что учтите этот момент.
В последствии, я заменил трансформатор на импульсный. Рекомендую взять за основу блок питания для галогеновых ламп, на самую малую мощность. Останется только домотать обмотки на нужные напряжения.
Возможно, получится так, что для накала 1 витка мало, а 2 много. Тогда мотаем 2 витка и ставим последовательно токоограничивающий резистор на 1-5 Ом
Вот такой «электронный трансформатор» с открытой крышкой
Могу предложить вариант изготовления блока питания из неисправной энергосберегающей лампы. Описал я его тут, кому стало интересно — загляните.
Прошивка
Прошивка написана на языке С в среде CodeVisionAvr. Кто возьмется повторить — пишите в личку, вышлю и .hex и исходник.
P.S. Материал может содержать орфографические, пунктуационные, грамматические и другие виды ошибок, включая смысловые. Автор будет благодарен за сведения о них ©
UPD: По просьбе добавляю еще пару фотографий.
Источник
NiXIE
Почта
суббота, 18 ноября 2017 г.
Миниатюрные часы на вакуумно-люминисцентном индикаторе
Особенности: датчик температуры,будильник, миниатюрный индикатор, эффекты разделителей, эффекты смены цифр, датчик освещенности, есть платы для нескольких индикаторов.

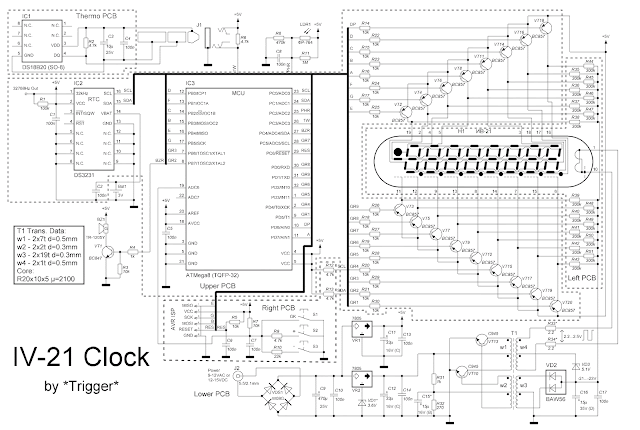

Схема:

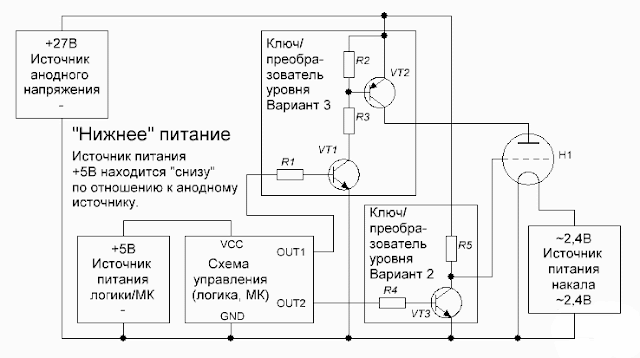

2,4В для питания накала лампы (подогревателя). С первым и третьим напряжениями всё ясно. Объясню, зачем нужно именно отрицательное напряжение для катода. Существует два варианта управления ВЛИ, у которых напряжение на анодах-сегментах и сетках относительно катода превышает напряжение питания логической части — так называемые схемы с «нижним» и «верхним» питанием логической части.
Следующим этапом стал выбор индикатора.
Специально под этот проект я заказал цифровые транзисторы DTA114 на али,
что позволило развести плату в одном слое.
В схеме переставлены под плату назначение выводов мк, использован другой источник.
Плата односторонняя с несколькими перемычками под SMD.
Не сложная.

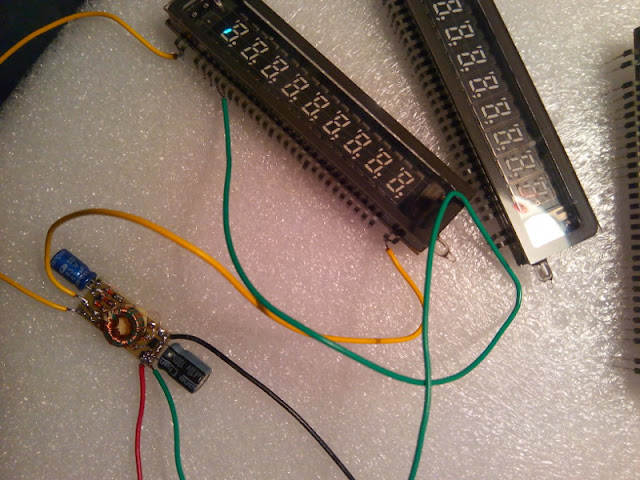

Сборка начинается с Источника питания и последующей проверкой оного.
Без накальной нагрузки, желательно, не включать.
Провод для трансформатора взят из сгоревших экономок
Скрин расчета в ExcellentIT:
Реально:
Первичка 2х5 — 0.3
Вторичка 2х35 — 0.1
Накальная 2х1 — 0.3 + токограничительные резисторы 7,4 Ома.
Изготавливаем челнок, наматываем на него около 1-1.5м провода и виток к витку наматываем анодную обмотку. У меня дело занимает минут 15.
Индикатор нормально светился и с накальной обмоткой 1х1 — 0.3 без резисторов, но я побоялся недонакала и мотнул еще один виток, выставив ток на глазок по цвету накала в темноте 🙂 .
Похоже(мануал не штудировал), SN6501 имеет защиту от короткого замыкания, т.к. вторичку на недолго замыкал накоротко и ей «плохо» не стало. Хорошая микросхема.
Время распайки ключей.
Скажу честно, дело не легкое! То ли я уже староват, то ли ключи действительно мелкие? 🙂 Без, как минимум, увеличительного стекла браться не стоит.
Естественно, работу каждого ключа я проверил.
Теперь самое сложное — изменение прошивки под плату и прошивка МК.
На форуме есть инструкция как это сделать! Все прошло не то что бы «гладко», но виной всему моя лень и нежелание вникать в алгоритм.
Огромная благодарность автору прошивки, *Trigger*, за помощь!
У часов есть несколько настроек при компиляции, в том числе работа с DS3231. Мной сознательно использована ds1307, т.к. их у меня с разброки шт. 10 скопилось. На плате я предусмотрел установку конденсаторов на кварц 32768, для корректировки её точности.
Прошивка МК.
Акриловый корпус я вырежу позже. Часы будут стоять под монитором, но не у меня.
Видео от автора,где он рассказывает о настройке часов:
Источник
Ив 27м часы своими руками
Да ладно преувеличивать.
Плата такая-же как и от часов на ИВ-3 и прошивка оттуда, только в прошивке шрифт переписан и усё.
Но всё равно спасибо.
