Как сделать барашковую гайку и болт-барашек за 5-10 минут (без токарных работ)
В данном обзоре расскажем, как по-быстрому сделать барашковую гайку и болт-барашек. Надо будет потратить приблизительно 5-10 минут.
И, что самое главное — вам не понадобится выполнять никаких токарных работ. Из инструмента нужен будет только стандартный гаражный набор:
- болгарка с лепестковым диском;
- электродрель;
- сварочный аппарат.
Советуем также прочитать: как сделать барашковые болты и гайки из фанеры или дерева.
Приступаем к работе
Сначала поделимся с вами простым способом, как сделать своими руками болт-барашек.
Для этого понадобится болт М8 и гайка к нему. Также потребуется гайка М14, в которую шляпка болта должна плотно входить.
Причем высота большой гайки должна быть равна высоте двух шляпок болта.
Что и как делать?
На болт накручиваем гайку М8, потом запрессовываем шляпку болта с гайкой в гайку М14.
По сути, барашковый болт готов.
Правда, его можно использовать в тех случаях, когда не требуется прилагать больших усилий.
Однако для пущей надежности лучше приварить шляпку болта к гайке М14.
В этом случае можно будет без проблем затягивать болт-барашек с помощью ключа.
Как сделать барашковую гайку
Берем гайку М8, зажимаем ее в слесарных тисках, после чего рассверливаем отверстие с помощью сверла диаметром 9 мм — чтобы убрать резьбу.
Затем запрессовываем эту гайку в большую гайку (М14). С другой стороны гайки М14 запрессовываем уже гайку М8 с резьбой.
Вкручиваем болт, и обвариваем гайку без резьбы.
После сварки нужно обязательно покрутить болт туда-сюда, чтобы его не заклинило.
С другой стороны (где у нас запрессована гайка с резьбой) делаем только 3-4 прихватки. Этого будет вполне достаточно.
Зачищаем обе стороны болгаркой с лепестковым кругом, и самодельная барашковая гайка готова.
Данная статья подготовлена на основе авторского видеоролика с YouTube канала Viktor Belka.
Источник
Кондуктор для изготовления «барашков» под гайки и болты своими руками
Здравствуйте, уважаемые читатели и самоделкины!

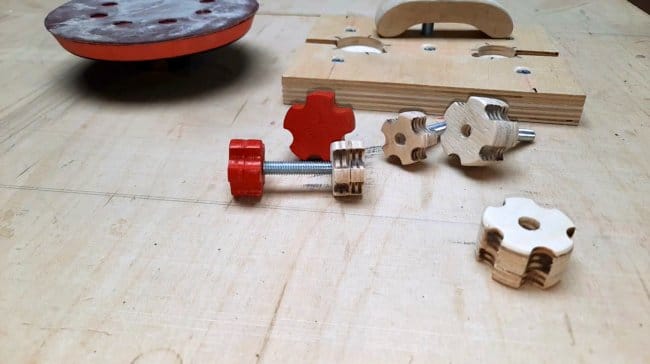

При создании самых разных устройств, станочков или приспособлений, достаточно часто требуются винты или гайки с так называемыми звездчатыми или барашковыми головками. Их намного удобно захватывать рукой, и такой винт или гайку можно затянуть без ключа.
В данной статье автор YouTube канала «Wood Products» расскажет Вам,
Такой кондуктор достаточно прост в изготовлении, и может быть повторен за несколько минут. Это приспособление предназначено для работы в тандеме с фрезером.
Материалы , необходимые для самоделки.
— Листовая фанера
— Стальная шпилька, удлиненная и барашковая гайка М12, шайба
— Саморезы по дереву с потайной головкой, стальная проволока
— Столярный клей, наждачная бумага.
Процесс изготовления.

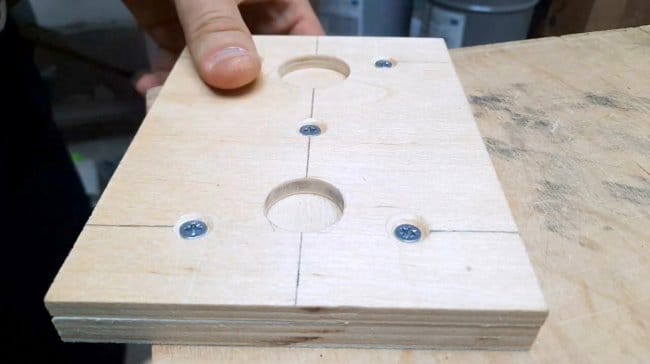

Корпус кондуктора будет изготовлен из двух прямоугольных фанерных пластин размерами 150X120 мм.
При этом толщина верхней накладки — 8, а основания — 12-14 мм. Особо толстое основание делать не нужно, иначе может не хватить вылета фрезы.

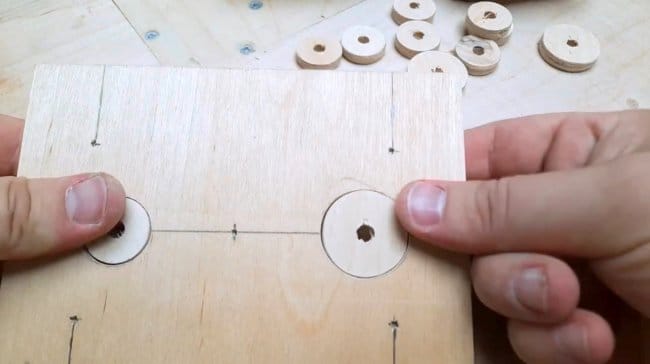

На тонкой пластине выполняется разметка центров отверстий для крепления, и посадочных мест для заготовок.

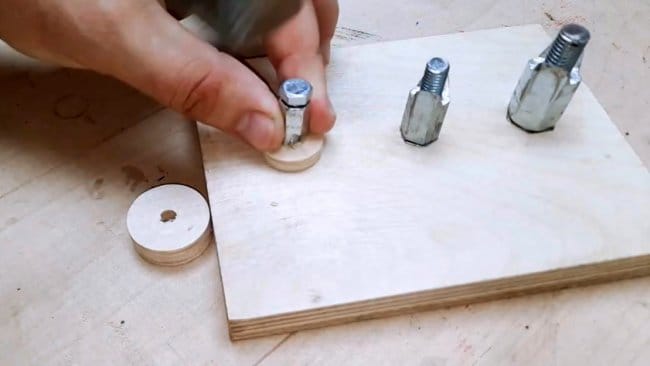

Заготовки нужного диаметра (кондуктор будет предназначен для двух разных диаметров) вырезаются при помощи шуруповерта (а лучше сверлильного станка) с использованием коронок.
Посадочные отверстия в пластине делаются коронкой чуть меньшего диаметра, ведь обрабатываемые детали должны плотно сидеть на своих местах при фрезеровке.
Теперь автор переходит на фрезерный стол. Даже самая простая конструкция, про которую было рассказано в недавней статье, прекрасно подойдет для этого кондуктора.
Кстати, практически любой фрезерный столик можно укомплектовать вот такой вставной пластиной с кольцами .
Средняя линия кондуктора совмещается с центром прямой фрезы, и параллельный упор блокируется в этом положении.
На дне обеих выемок ставятся метки, до которых должна дойти фреза. Это будет глубина прорезей в головках.
А вот ссылки на заводские винты и гайки с барашком .
Благодарю автора за простое, но полезное приспособление для изготовления барашковых головок для гаек и болтов.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.
Авторское видео можно найти здесь.
Источник
Простой и быстрый способ сделать болт или гайку-барашек
Наверное, многие домашние мастера сталкиваются с проблемой, когда требуется какая-то мелочь, ее, как обычно, нет в мастерской. Недавно мне очень понадобился болт-барашек и естественно его не оказалось под рукой. Сегодня я покажу вам самый простой способ, как можно сделать болт или гайку-барашек в домашних условиях.
Сразу отвечу на главный вопрос: «Зачем их делать самому, если намного проще купить эту мелочь в магазине?». Я тоже так думал, но ни в одном из трех ближайших строительных магазинов не оказалось в продаже болтов-барашков. Для моей местности этот товар оказался дефицитным, а заказывать в интернете пару штук просто бессмысленно, ведь стоимость доставки больше, чем цена крепежного изделия.
К счастью обычные болты и гайки всегда есть в продаже, поэтому, не долго думая, я решил сделать их сам. И так, чтобы сделать болт или гайку-барашек нам понадобится: болт или гайка и клей-пистолет. Если у вас нет клея-пистолета, то в конце статьи я расскажу как можно все сделать и без него.
Клей-пистолет, болт и гайки
Еще нам понадобиться какая-нибудь металлическая формочка. Для этой цели отлично подойдет подшипник или комбинированный гаечный ключ. Также можно использовать жестяную банку, вырезав из нее металлическую полоску, из которой можно сделать практически любую форму. Я же буду использовать комбинированный гаечный ключ на 22. Его форма как раз мне подходит.
подшипник и комбинированный гаечный ключ на 22
В первую очередь кладем форму на ровную металлическую поверхность. С металла потом будет легче оторвать нашу самоделку. К примеру, я подложил под форму обычную металлическую крышку. Потом помещаем в центр формы болт необходимого диаметра и длины.
кладем форму на ровную металлическую крышку
И придерживая пальцем болт, полностью заливаем форму расплавленной смолой с помощью клея-пистолета.
заливаем форму смолой
После того, как смола залита, даем ей время высохнуть на протяжении 5 — 10 минут (когда смола подсохнет, она приобретет белый цвет). Затем снимаем форму и отрываем от крышки уже почти готовый болт-барашек. Если оторвать не получается, аккуратно отрезаем его ножом.
В конце необходимо срезать лишнюю смолу и убрать все неровности. Сделать это можно с помощью канцелярского ножа и наждачной бумаги.
Вот и все, болт-барашек готов! Лично мне результат понравился. Таким образом можно делать болты-барашки разной формы и величины в домашних условиях. Процесс изготовления гайки-барашка аналогичный, только вместо болта кладем в форму гайку. Лучше всего подойдет удлиненная гайка, но можно использовать и обычную.
Всю процедуру можно повторить и без клея-пистолета. Вместо него берем обычный пластик (крышки, бутылки, обрезки труб и т. д.), плавим его и заливаем в форму.
