Изготовление ножа бабочки своими руками

Делаем нож бабочку своими руками из подручных материалов

Как-то раз мне захотелось купить нож-бабочку, известный так же как “балисонг”. Но потом я решил, что можно ведь и не тратить деньги, а сделать этот инструмент самостоятельно. Поэтому я принялся за поиск инструкций по его сборке во всемирной сети. Таких руководств оказалось очень много, но большая часть их являла собой описания картонных самоделок и моделей из палочек от мороженного. В действительности полезный материал найти было непросто, и из-за этого было решено, что в итоге я сам выложу в интернет свою версию того, как изготовляется нож-бабочка своими руками.

На заметку нашим умельцам. Предлагаем посетить сеть магазинов Домаркет, где найдете для себя широкий ассортимент товаров для всей семьи, товары для дома по отличным ценам.

Конструктивные разновидности

В большинстве моделей клинок фиксируют два штифта, которые впрессованные в клинок, и которые упираются в углубление рукояток.
В ином варианте фиксирующие упоры располагаются внутри рукояток. При этом для клинка не требуются практически никакие манипуляции. Это можно увидеть на фото.

Эскиз балисонга

Определившись с примерными очертаниями деталей и предполагаемыми размерами, нарисовал все это от руки. Для меня основное требование относительно размера ножа – несоответствие критериям ХО по местному законодательству, то есть длина клинка не больше 90 мм. Поскольку трехмерное моделирование для меня не знакомо, то я использую наброски, а затем все части подгоняю между собой при изготовлении и последующей сборке.

Как изготовить лезвие

В качестве исходящего материала был применен предположительно нож, который стоял на каком-то столярном инструменте – более точных сведений об этом установить не смог, может кто-то из вас знает лучше. Он имеет толщину 2 мм, для его производства была взята сталь с весьма высоким содержанием углерода. Клинок планируется сделать шириной 22 мм.

Заготовка требуемой ширины отрезается болгаркой, просверливается пара 2,5 мм в диаметре отверстий – они располагаются на равном расстоянии от сторон. Поскольку мы имеем дело с углеродистой сталью, то сверление проходило с помощью перьевого сверла по кафелю из твердосплава. Эти же сверла хорошо справляются с мехпилами из “быстрореза” – материал, часто применяемый для ножей.

Изготовление рукояток

Исходным материалом послужила не особо твердая сталь – обрезки толщиной примерно 1,5 мм и шириной 11 мм. По длине было оставлено пару сантиметров и просверлены отверстия, чтобы соблюдались симметрии половинок, ближе к концу эту часть нужно отрезать. Можем предположить, что толщина не настолько большая, однако сам нож имеет небольшие габариты, и в дальнейшем планируется укрепить накладками из древесины. Чтобы было удобнее подгонять, была закруглена верхняя часть рукояток. Параллельно изготовлены 4 прокладки для осей из латуни, а внутренний диаметр и диаметр отверстий в лезвии совпадают.

Следующий шаг – разметка устройства фиксации. Это делается без особых техник, все – “на глаз”. Только нужно соблюдение симметрии частей ножа, следует все время сравнивать детали между собой.

Для соблюдения единого расстояния между рукоятей ножа, были изготовлены бонки – они также выступают в качестве упоров для лезвия. Когда упоры готовы, мы начинаем подгонять пятку лезвия и выемку возле режущей кромки, обуха. Лучше, когда останется небольшой запас, а в конце сборки его можно легки устранить.

Дальше изготовляем утяжелители небольшого размера, они нужны, чтобы сделать конструкцию более прочной.
Нужно также уточнить, что нож-бабочка выполнен с двумя рукоятками – опасной, на которой располагается механизм запирания, и безопасная, с обухом клинка. При манипуляциях с бабочкой стоит удерживать нож за безопасную рукоять, в противном случае вы рискуете получить травмы.

Собираем нож-бабочку

Когда мы окончательно все подогнали, приступаем к сборке. Такой вид имеет нож перед сборкой.
У нас связующие элементы – это обычные заклепки. Там, где есть особо ответственные места, применены заклепки спиц зонта. Чтобы избежать случайного зажатия лезвия заклепками, между ним и рукоятью вставляем лезвие бритвы, и только теперь начинаем сборку, поскольку клинок должен двигаться абсолютно свободно и ему не должно ничего мешать.

Теперь перейдем к изготовлению деревянных накладок. Их мы приклеиваем с помощью супер-клея. Ручки сперва обрабатываем наждачным кругом, потом берем наждачную бумагу и работаем руками, переходя от крупной к мелкой зернистости. Когда завершены работы с накладками, заклеиваем их в скотч и переходим снова к лезвию.

Для заточки ножа применяем самодельный заточный станок, угол заточки можем регулировать. Вышел удобный, практичный самодельный нож с отличным внешним видом!

Источник

Нож бабочка своими руками

Как сделать нож бабочку своими руками?

Нож-бабочка имеет ещё одно распространенное название — балисонг. Помимо удобства использования, такой нож компактен в размерах и безопасен при транспортировке, поэтому он отлично подойдет для использования на охоте или рыбалке. Привести в рабочее положение нож бабочку очень легко одним движением руки.

Впрочем, в данной статье сайта navseryki.ru речь пойдет не об этом. Из статьи вы сможете узнать, как сделать нож бабочку своими руками, какие инструменты и материалы потребуются для этих целей.

Определяемся с инструментами и материалами для ножа

Итак, для изготовления ножа-бабочка понадобятся следующие инструменты:

1. Тиски;
2. Болгарка с отрезными и шлифовальными кругами;
3. Электрическая дрель и набор сверл по металлу;
4. Надфиля;
5. Молоток.

Кроме того, не обойтись и без некоторых измерительных инструментов. В частности понадобится рулетка и штангенциркуль. Также, чтобы шлифовать металл, нужно будет купить мелкозернистую наждачную бумагу.

Теперь пару слов о материалах изготовления ножа-бабочка. Для клинка следует выбирать только прочную нержавеющую сталь. Лучше всего, если это будет конструкционная или инструментальная сталь, толщиной не менее чем в 3 мм.

Откуда можно взять кусок прочной стали для самодельного ножа? Да всё очень просто, и если у вас есть дома циркулярка, то наверняка и старые диски от неё. Так вот, из старого диска от циркулярки и можно сделать нож-бабочку. Подходит для этих целей и старый напильник (плоский), можно использовать даже полотно от ненужной ножовки по дереву.

В общем, если хорошо поискать у себя в гараже, то наверняка можно найти немало материалов, который подойдут для изготовления самодельного ножа. Что же касается рукоятки ножа-бабочки, то её лучше всего сделать из мягкого цветного металла, толщиной в 3-4 мм. Отличным выбором для этих целей станет кусок латуни или нержавейки.

Нож-бабочка имеет раскладывающуюся конструкцию, поэтому не обойтись при его изготовлении без шарниров. Для этого потребуются: гвозди, винты М3 под шестигранник и болт М6 длиной в 2 см, ну или заклепки. Теперь подробно остановимся на том, как сделать в домашних условиях нож бабочку.

Как сделать нож бабочку своими руками

Перед изготовлением ножа нужно определиться с его размерами и формой. Для этих целей следует использовать вот такой эскиз ножа бабочки с размерами. Предварительно его нужно распечатать на принтере в натуральную величину, что поможет намного быстрее выполнить всю работу.

Когда эскиз ножа бабочки распечатан на бумаге, его потребуется перенести на материал, из которого будет изготавливаться клинок. То же самое проделываем и с материалом, из которого будет делаться рукоятка ножа. После этого настаёт черед поработать своими руками.

Для этого, зажав сталь крепко в тиски, не забыв надеть перчатки и очки для защиты глаз, можно смело приступать к выполнению слесарных работ. Для вырезания клинка ножа потребуется использовать болгарку с диском по металлу. Именно этим инструментом сначала нужно вырезать клинок, а затем и две половинки рукоятки ножа-бабочки, которые будут соединены в дальнейшем подвижными шарнирами или обычными заклепками (что существенно упростит всю работу).

Важно, перед тем, как сверлить отверстия, заготовки должны быть полностью отшлифованы. То есть, их нужно обработать наждачной бумагой, снять напильником фаски, в общем, проделать всю грязную и изнурительную работу, с точностью, как ювелир.

Затем, отступив примерно по 5 мм от края заготовок для рукояти ножа, в них нужно просверлить по одному отверстию с краю. После этого два отверстия потребуется сделать непосредственно в самом клинке ножа, они то и послужат для установки подвижных шарниров или, как вариант, (что существенно упростит конструкцию ножа-бабочки), самодельных заклёпок из алюминиевой проволоки.

Когда нож-бабочка собран, его рукоятку можно покрасить или украсить красивой накладкой из древесины, оргстекла, и т. д. Теперь осталось только наточить лезвие ножа, и его можно смело брать с собой на рыбалку, охоту или в поход.

Источник

Нож «Бабочка» своими руками

При изготовлении ножа автор использовал довольно серьезное оборудование, но это вовсе не значит, что его нельзя сделать и распространенными инструментами, вопрос лишь в том, сколько по времени вы будете его делать. Самым сложным является изготовления пазов в ручках, в которые будет заходить клинок. В принципе, ручки делаются из алюминия, а этот металл довольно легко поддается обработке.
Также предстоит много работ по шлифовке, тут полезно бы было иметь ленточный шлифовальный станок. Впрочем, его отсутствие – тоже не преграда, как доказывают многие мастера, изготавливая чудесный ножи ручными инструментами.

Материалы и инструменты, которые использовал автор:

Список материалов:
— сталь, поддающаяся закалке (если вам нужен хороший нож);
— алюминиевый брусок (для изготовления ручек);
— винты;
— шайбы;
— пружинка.

Процесс изготовления ножа:

Шаг первый. Начинаем с клинка
Начинаем с изготовления клинка, тут вам понадобится высокоуглеродистая сталь, только такой тип стали можно закалить. Сегодня вы без труда можете купить заготовку для изготовления ножа. Также подобную сталь можно найти в некоторых пильных дисках и прочих инструментах. Обычно хорошая сталь обладает пружинными характеристиками.

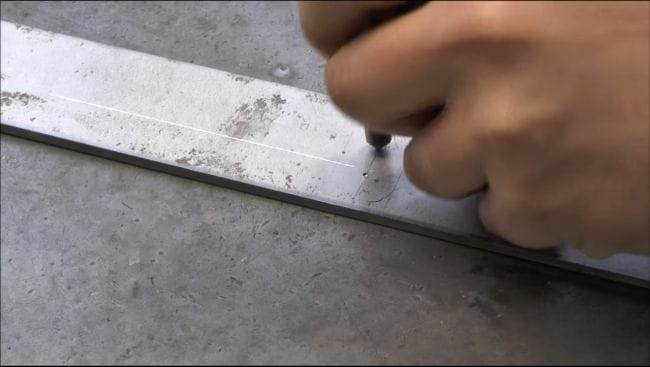

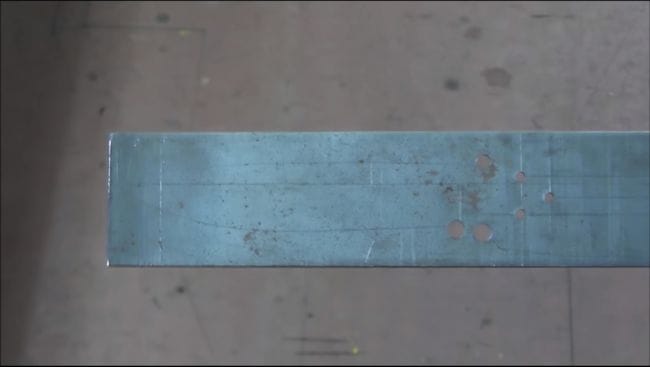

Прикладываем шаблон, обводим маркером и сверлим отверстия. Клинок изготавливается по стандартной схеме, особенность в том, что на клинке имеется специальный «кронштейн», к которому шарнирно крепятся ручки.

Основной профиль автор вырезает с помощью болгарки, зажав заготовку в тисках. Ну а далее наступает более тонкая обработка, для этого используется ленточная шлифовальная машина.

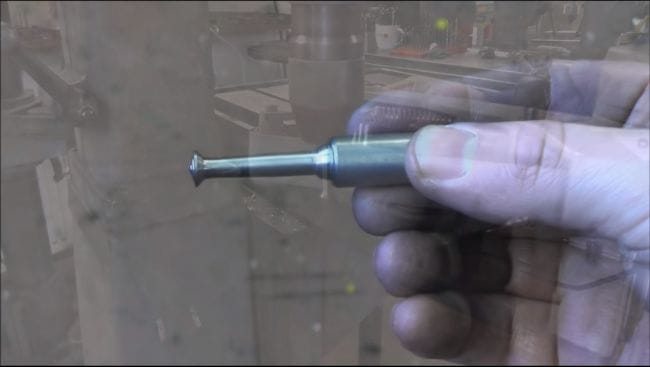

В завершении вам останется сформировать скосы на клинке, а также установить штифт. Скосы удобнее всего сделать на ленточной шлифовальной машине, установив клинок на бруске. Что касается штифта, то его нужно запрессовать в клинок и отшлифовать до нужного размера.

Если вы хотите получить действительно качественный клинок, вам обязательно предстоит его закалить. Для этого клинок греем до желтоватого свечения и охлаждаем в масле. Чтобы точно определить температуру закалки, поднесите к раскаленному металлу магнит, он не должен реагировать на сталь.

В крайнем случае, для охлаждения подойдет и вода, но в ней клинок может треснуть или повести из-за слишком интенсивного охлаждения.
После закалки прогрейте клинок в бытовой духовке при температуре 250 градусов Цельсия в течение часа или двух, а потом дайте постепенно остыть. Теперь ваш клинок уже не будет хрупким, он будет пружинить при больших нагрузках.

В завершении работ с клинком отшлифуйте его на мелкой наждачной бумаге, смоченной в воде. Ну а потом клинок можно отполировать на станке до зеркального блеска.

Шаг второй. Приступаем к изготовлению ручки

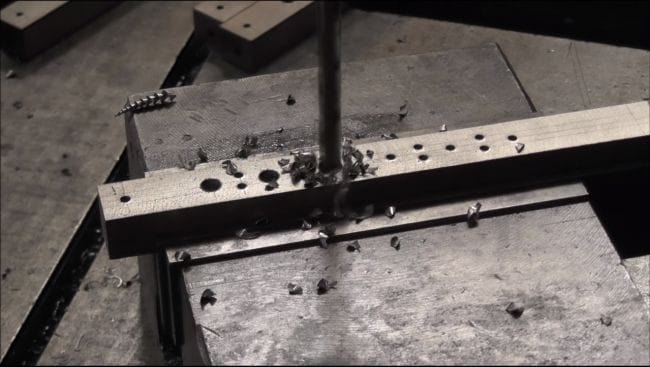

Для изготовления ручки вам понадобится два алюминиевых бруска. Первым делом размечаем места под отверстия и сверлим. Основная часть из них нужна для декоративных целей. Автор использовал разнообразное количество станков для изготовления ручек, но все вполне можно сделать и вручную.

Самым сложным будет вырезать пазы под клинок, автору для этого понадобился станок со специальным «толстым» диском. Если очень постараться, все это можно сделать с помощью болгарки и шлифовального диска.

В завершении ручка шлифуется на ленточном шлифовальном станке до нужного профиля. Финальную обработку делаем вручную, с помощью наждачной бумаги.

Все, что вам останется установить – это фиксатор ручки. Он также крепится с помощью винта и подпружинен, это позволяет быстро привести нож в готовность. Вот и все, на этом изготовление ножа можно считать законченным. В завершении наточите его до состояния лезвия, если это требуется. По мнению многих мастеров, нож проще всего наточить с помощью мелкой наждачной бумаги, периодически смачивая ее в воде. Еще хорошо подходит для заточки японский водный камень и прочие приспособления.

На этом все, удачи и берегите себя! Используйте сие творение только в благих целях.
