Массивный нож Боуи из рашпиля

Не вздумайте выкидывать напильники и прочие подобные инструменты, даже если они уже ржавые, имеют много изъян или вовсе сломаны. При изготовлении инструментов используется прочная сталь, которая содержит высокое количество углерода. Благодаря таким свойствам инструментальной стали, вы сможете закалить нож, и он долго не будет тупиться, даже если им резать металлы.

В этой инструкции мы разберем, как сделать мощный нож Боуи своими руками из рашпиля. Использоваться при изготовлении будут довольно распространенные инструменты. Основные работы по обработке можно вполне себе провести болгаркой. Итак, рассмотрим, как же сделать такой замечательный, надежный и крепкий нож.

Материалы и инструменты, которые использовал автор:

Список материалов:
— рашпиль;
— древесина или другой материал для отделки ручки;
— латунные стержни или обычные гвозди для изготовления штифтов;
— эпоксидный клей.

Список инструментов:
— болгарка ;
— дрель;
— печь или хороший костер;
— масло для закалки;
— наждачная бумага;
— напильники;
— молоток;
— бумага, маркер, ножницы для изготовления шаблона.

Процесс изготовления ножа:

Шаг первый. Шаблон
Разработайте шаблон ножа, вы можете сделать его на 100% уникальным. Проще всего сначала вырезать нож из картона. Это даст возможность подержать шаблон в руках и определить, будет ли нож удобен. Автор придумал 6 версий такого ножа, можете выбрать понравившуюся и внести свои корректировки, ну или оставить все как есть.

Шаг второй. Отжиг
Как можно выточить нож из такого крепкого металла, как напильник? Без термической обработки сделать это невозможно вообще или очень тяжело. В любом случае вы будете перегревать металл, после чего он не будет уже таким прочным как напильник.

Чтобы сталь стала мягкой необходимо разогреть напильник докрасна и потом дать ему остыть на воздухе. После этой процедуры металл станет настолько мягким, что его можно будет легко шлифовать обычными напильниками. Если с первого раза отпуск металла сделать не удалось, нагрейте напильник еще раз, до более высокой температуры и оставьте в костре, пусть остывает вместе с ним.

Когда заготовка будет готова, переносим на нее шаблон. Прикладываем его к напильнику и обводим по контуру маркером. Лучше использовать маркер как можно тоньше, чтобы четко было видно контур.

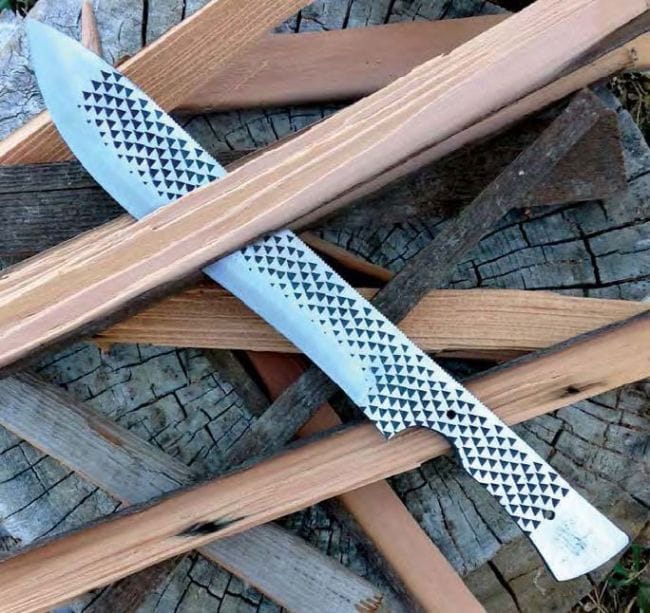

Шаг четвертый. Вырезаем основной контур
Чтобы вырезать основной контур, автор использует обычную болгарку. Вы запросто сможете сделать это с помощью ножовки по металлу. Лучше всего для таких целей подходят ленточные пилы, так как позволяют резать фигурно.

Для удобства заготовку зажмите в тисках или струбциной и приступайте к резке.

Шаг пятый. Сверлим отверстия под штифты
Эту процедуру крайне важно сделать до закалки, так как потом это будет просто невозможно. Для надежного крепления накладок ручки хватит два штифта. Но некоторые мастера для красоты устанавливают большее количество.

Что касается диаметра отверстий, то оно выбирается тоже индивидуально. К примеру, вы можете вставить в ручку медную трубку, потом за это отверстие можно крепить веревку и так далее.

Шаг шестой. Формируем скосы
Приступаем к формированию скосов. Они также бывают различного профиля. Тут важно знать одно, чем плавне будет скос, тем острее будет лезвие, и тем легче оно будет точиться. Но если вы думаете что-то рубить таким ножом и так далее, делайте угол поменьше.

Зажимаем заготовку на бруске с помощью струбцины и берем болгарку со шлифовальным кругом. Если опыт в изготовлении имеется, то скосы прекрасно можно вывести и на глаз. Более профессиональным решением будет предварительная разметка. Как минимум, вам нужно разделить будущее лезвие на две половинки, проведя центрирующую линию. В итоге у вас получатся симметричные скосы.

На глаз нужную температуру закалки можно определить с помощью магнита. Если он не реагирует на раскаленную сталь, значит, она нагрета до нужной температуры.

Когда закалите сталь, попробуйте ее поцарапать другим напильником. Если царапин на клинке не остается, значит, закалка прошла успешно.

После закалки обязательно нужно выполнить отпуск металла. Это делается для того, чтобы немного смягчить металл, иначе он будет хрупким. После отпуска клинок начнет немного пружинить, вследствие сего станет выдерживать большие нагрузки. Для этой процедуры отправляем нож в духовку и «печем» при температуре 200-300°C в течение часа или около того. Потом просто выключаем духовку и даем ножу остыть вместе с ней. После этого вы должны получить клинок превосходного качества.

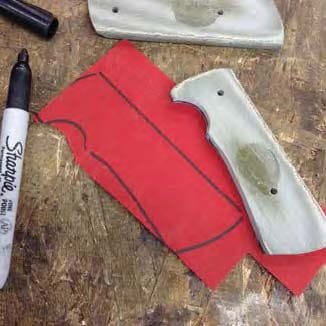

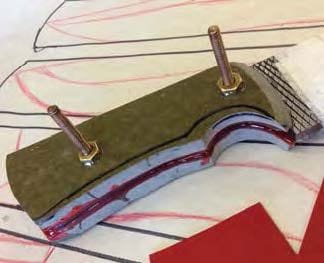

Шаг восьмой. Установка накладок на ручку
Накладки можно сделать из дерева, это самый распространенный материал. Более уникальным отделочным материалом можно считать корни деревьев, кости и рога животных и прочее. Вариантов изготовления накладок несколько, все зависит от наличия имеющегося у вас инструмента. Если нет лобзика, можно просто приклеить похожие по форме накладки, а когда клей высохнет, сошлифовать лишнее до контура ручки.

Наступает финальная стадия обработки – это шлифовка. Тут вам на помощь придет наждачная бумага от самой крупной до мелкой. Постепенно уменьшайте зернистость, пока не получите нужный профиль и гладкость.

В завершении пропитайте дерево льняным маслом, датским или подобным. Это позволит дереву не впитывать влагу, которая его быстро разрушает. После пропитки маслом ручку можно даже отполировать по желанию.

Нож готов, осталось его окончательно наточить. Тут вам поможет мелкая наждачная бумага, смоченная в воде. Также вполне подойдут специализированные инструменты для заточки. Не забывайте, что углеродистая сталь довольно быстро ржавеет, поэтому для хранения смажьте клинок.

Вот и все, орудие готово, используйте его только в благих целях. Удачи и берегите себя!

Источник

Легенды и реальные характеристики ножа Боуи

Нож Боуи – это боевое оружие, придуманное американским полковником в первой половине XIX века. Оно бывает 25,5-45 см длиной, с клинком из нержавеющей или высокоуглеродистой стали 14-32 см, формой «щучкой» или clip point. Рукояти орудий короче режущей части.

Прежде эти ножи были боевыми, даже становились частью армейского вооружения. В наше время они используются в лесу и на охоте для выживания. Орудия производят фирмы Ontario, Cold Steel, SOG, Ka-Bar, Kizlyar Supreme и Кизляр, United Cutlery и др. Можно купить достойный экземпляр за 4-6 тыс. р., но есть и более дешевые – за 2 тыс. р., а также дорогие – 7-15 тыс. р.

Основные характеристики ножа Боуи, размеры и клинок

Нож Боуи – боевое или охотничье орудие, инструмент для выживания. Есть сувенирные и коллекционные экземпляры этих изделий, преимущественно старинные. Орудие названо по имени людей, имевших отношение к разработке дизайна и созданию, то есть братьев Боуи. Оно стало легендой и одним из брендов США, но успешно производится во многих странах огромным количеством компаний: Ontario, Cold Steel, Кизляр и другими.

Размеры ножа Боуи всегда значительные, но могут отличаться:

• клинки бывают длиной 23,5-32 см, шириной до 3,8 см, встречаются и экземпляры с этой деталью в 14-16 см;
• общая величина – 25,5-45 см;
• гарда должна быть не более 7 см.

Традиционный клинок Боуи – это поднимающаяся линия лезвия и спуск на обухе, который может быть прямым и выгнутым. Форма в просторечии называется «щучкой». Но специалисты именуют такой тип «боуи». Эти ножи бывают и с клинками clip point, а самое первое изделие имело прямой обух, то есть походило на разделочный нож.

Есть Bowie с прямыми лезвиями и скошенным обухом, когда последний состоит как бы из двух отрезков. Или его линия плавно спускается к прямому лезвию. Не является исключением и частично серрейторная заточка обуха.

История полковника Боуи и его американского ножа

История полковника Боуи и его американского ножа началась с брата офицера – Ризона. Тот на охоте (по другой версии при разделке туши домашнего скота) поранил руку собственным орудием. И решил, что ему нужен нож, сочетающий высокие режущие качества, надежность и безопасность.

На фото полковник Боуи

Подобное изделие для него выковал кузнец Джесси Клифт, живший на плантации братьев. Оно было сделано из напильника, используемого при подковывании лошадей, то есть по тем временам было дорогим. Ведь материалом для инструмента служила шеффилдская сталь.

Первый нож был мало похож на классический Боуи, каким его знают сейчас. Он имел клинок длиной 23,5 см, шириной 3,8 см с прямым обухом, небольшую гарду и изогнутую рукоять. От Ризона Боуи это оружие перекочевало к его брату Джеймсу, тому самому полковнику. У него возник серьезный конфликт с майором Райтом на почве финансов и политики.

Однажды на дуэли, где Боуи был секундантом, случилась очередная ссора. Полковник, используя подаренный нож, справился с напавшими на него Райтом и его приятелем. История, как один человек с помощью холодного оружия уложил двух вооруженных пистолетами людей, стала широко известна. Многие захотели иметь такой же нож, как у Джеймса Боуи.

Это был настоящий бум, достигший и Великобритании. Ножи в наибольших количествах стали производить в Бирмингеме и Шеффилде. Братья Боуи тоже всегда имели их при себе, причем часто меняли оружие на новое. Их ножи изготавливались вручную, усовершенствовались. Самые первый были с клинками clip point, более поздние уже имели выгнутый и заточенный скос на обухе. Эта форма так и называется – боуи.

Плюсы и минусы

Орудие стало популярно благодаря множеству очевидных преимуществ:

• возможность использовать нож на охоте для добычи зверя, разделывания туши, подготовки древесины для шалаша и костра;
• его удобство в быту;
• безопасность для обладателя, так как гарда не даст ладони оказаться на лезвии;
• внешняя привлекательность, брутальность, делающие изделие хорошим подарком.

Есть у орудия и минусы:

• большой размер вынуждает искать для него место в рюкзаке или носить на себе в ножнах, что не всегда удобно;
• для тонкой работы оно не очень подходит, можно пораниться острым лезвием;
• высоко задранное острие не всем удобно, когда нужно что-то резать, а не колоть или рубить;
• тонкое лезвие исключает возможность использования в качестве ломика.

Производители

Боуи есть у разных фирм, выпускающих ножи, самые известные:

• Это американская фирма-производитель, одна из старейших в мире.
• Cold Steel. Компания тоже родом из США.
• Ножи Боуи Кизляр. Это российская фирма, появившаяся в Дагестане.
• Kizlyar Supreme. Тоже российская компания, не имеющая отношения к предыдущей фирме и ориентированная прежде всего на европейский рынок.
• Ka-Bar. Это еще одна возникшая давно американский фирма, не раз менявшая название.
• Американская фирма, производящая тактические ножи из высококачественных материалов.
• United Cutlery с ее известным изделием М 48 Боуи. Это относительно новый производитель из США, работающий с 1984 года. Он выпускает самый популярный нож для выживания с клинком длиной 12,7 см из нержавеющей стали AUS-8, общей величиной 29,2 см. Рукоять выполнена из пластика, ее поверхность шероховатая. Есть ограничитель. Часть обуха имеет серрейторную заточку.
• Еще одна американская фирма, ее основатель занимался производством с 1954 года.
• Linder Solingen. Это германская фирма из знаменитого города оружейников.

Сталь

Первые Боуи делали из низкоуглеродистой стали, так как их основой служили старые рессоры и прочие ненужные металлические изделия. Самыми качественными были орудия из напильников. Последние изготавливались из английской стали (Шеффилд). Они отличались отличными режущими качествами, прочностью.

Современные Bowie разных фирм созданы из разных видов углеродистой (более дорогие) или нержавеющей (дешевые) стали. Есть изделия из дамасской, а также инструментальной американской марки А2, сочетающей в себе остроту заточки и антикоррозийные свойства.

Любопытные факты

Об орудиях Bowie есть уникальная информация, связанная с их происхождением и особенностями:

• старинные ножи и некоторые современные экземпляры могут стоить до 200 тыс. долларов;
• несмотря на либеральные законы США об оружии, Боуи запрещены в некоторых штатах;
• копии таких изделий брали с собой в космос американские астронавты, как кусочек родной страны;
• однажды владелец полноценного Bowie на спор снял с его помощью шкурку с мыши;
• полковник Боуи личным оружием уничтожил нескольких мексиканских солдат перед тем, как был убит сам.

Где применяется Bowie knife

Bowie knife создавались как боевые и для постоянного ношения. Сейчас же их рассматривают как инструменты для выживания. Они пригодятся на охоте в суровых условиях.

Нож Боуи: чертеж, как сделать своими руками

Чертеж ножа Боуи должен отражать размеры и форму отдельных деталей:

• клинок в самом широком месте – 3,8 см;
• его длина вместе с хвостовиком – 39,8 см;
• длина гарды – 6,6 см;
• ее ширина – 2 см;
• длина рукояти – 12,3 см.

Нож Боуи своими руками лучше делать из нержавеющей стали, с нею проще работать. Рукоять можно изготовить из дерева. Но нужно учитывать, что хвостовик занимает всю ее длину, то есть это крепление всадного типа. Основание рукояти и гарду делают из латуни.

Из дерева

Модель ножа из дерева можно сделать более сложную, например, с зазубринами на обухе:

1. Выполнить шаблон на бумаге, вырезать его.
2. Перерисовать заготовку на 5-миллиметровом листе фанеры.
3. На 3-миллиметровом листе того же материала сделать шаблоны рукояти и тыльника (по 2 штуки).
4. На фанере толщиной 2 мм нарисовать две заготовки гарды, как она выглядит на готовой конструкции.
5. Все детали выпиливают лобзиком или ножовкой.
6. К целиковой фанерной заготовке с обеих сторон приклеивают сначала профили гарды.
7. На шаблонах накладок рукояти у основания наждачкой делают углубления.
8. Затем приклеивают их к целиковой заготовке ножа так, чтобы полученные выемки оказались снаружи.
9. Края рукояти обтачивают наждачкой, чтобы убрать острые грани и неровности.
10. Приклеивают обе детали тыльника.
11. По нему и в области гарды тоже работают наждачкой, чтобы сгладить острые края и переходы.
12. Ею же точат лезвие, прижав нож к столу струбцинами.
13. Орудие можно покрасить или оставить натурального цвета.

Смотрите на видео о том, как сделать нож Боуи из дерева:

Современные модели ножа Bowie

В наше время самые востребованные ножи Bowie:

• Ontario Marine Raider Bowie из углеродистой стали с рукоятью из кратона и прямой гардой из нержавеющего материала. Клинок имеет длину 24,1 см, общий размер – 38,1 см.
• Cold Steel 1917 Frontier Bowie. У него клинок из углеродистой стали длиной 31,1 см, с черным защитным покрытием. Общая величина орудия – 44,8 см. Рукоять выполнена из дерева, с ней соединена s-образная гарда. Есть у Cold Steel и более доступное по цене орудие – Black Bear Bowie с клинком такого же размера, но более габаритное – 45,1 см общей длины. У него рукоять полипропиленовая, а гарда – прямая.

Клинок тоже с антикоррозийным покрытием. Еще одно орудие Cold Steel – Trail Master Bowie общей величиной 36,8 см. Его клинок имеет длину 24,1 см, выполнен из высокоуглеродистой стали. Рукоять и гарда прямые, первая сделана из кратона.

• Орудия от Кизляр, например, разделочный Таран, выполненный из стали AUS-8 и ореха. Длина его клинка – 14,3 см, общая – 25,5 см. Или орудие Милитари, изготовленное из той же марки стали и эластрона. У него клинок в 16 см длиной, с матовым покрытием. Общий размер – 28,7 см. Есть ограничитель и выемка для пальца.

У компании имеются ножи Колыма и Колыма-1 из стали AUS-8 и эластрона, с ограничителем и изогнутой рукоятью с «грибком» на конце. Клинки у них 16 см, общая величина – 28 см.

• BASTARDO 420 HC от Kizlyar Supreme. Его клинок имеет размер 21,5 см, общая величина изделия – 31 см. Рукоять выполнена из корня орехового дерева. Ограничителя или гарды у изделия нет, поэтому оно не относится к холодному оружию. Но рукоять имеет такую форму, что ладонь не соскальзывает на лезвие.
• Ka-Bar Leather Handle Bowie. Сделано из нержавеющей стали и кожи. Длина клинка – 17,5 см, общая – 29,7 см. Гарда выполнена из латуни, она прямая. На рукояти есть 3 подпальцевые выемки и металлический тыльник.
• Super SOG Bowie с клинком из стали марки AUS8 длиной 19 см. Его рукоять – наборная из кожи, прямой формы и с 4 подпальцевыми выемками. Есть гарда и навершие из нержавеющей стали. У орудия интересный обух, представляющий собой ломаную линию из 3 отрезков. У SOG имеется и более миниатюрный нож – SOG Bowie 2.0. По форме он похож на Super, сделан из тех же материалов, но длина его клинка – 16,3 см, а общая – 27,9 см.
• Hibben Expendables Bowie. Орудие выполнено из нержавеющей стали и дерева. Его клинок имеет длину 35 см, он полированный, без напыления. Общая величина изделия – 50,2 см. Гарда ножа латунная, s-образная, от нее отходит узкая полоска защиты обуха.
• Linder Solingen Deluxe Bowie. Клинок из стали марки 440А длиной 25 см, прямая рукоять из дерева кокоболо, ограничитель и тыльник из латуни. Общий размер – 38,6 см. Есть и более мелкое орудие фирмы – Classic Bowie 7, с клинком 17,8 см, величиной 29,6 см. Материалы и форма аналогичны предыдущему изделию. Linder Solingen выпускает также ножи Big Eagle I и II, Master Bowie, Original Bowie. Они отличаются размерам, формой и ценой, но относятся одному типу.

Сколько стоит нож Боуи

Нож Боуи стоит от 2 тыс. р. до 15 тыс. р., если говорить об экземплярах для работы, а не коллекции. Самые доступные по цене (2-4,7 тыс. р.) – изделия от Кизляр, Kizlyar Supreme, United Cutlery, Ontario и Cold Steel, но у последней фирмы есть орудия и за 10 тыс. р. Чуть дороже, то есть 5-5,7 тыс. р. стоит нож от Ka-Bar. Остальные имеют более высокие цены.

Орудия Боуи, несмотря на устрашающий вид, бывают удобными, могут приобретаться не только ради коллекции. Но нужно учитывать, что большинство экземпляров габаритные, довольно тяжелые. И брать орудие следует, только если оно хорошо лежит в руке.
