Измельчитель соломы для мотоблока своими руками

Как делать соломорезку своими руками?

Соломорезка – незаменимый помощник в сельском хозяйстве. С помощью данного оборудования измельчают не только солому, но и другие культуры, а также кормовую продукцию для животных. Измельчённую солому можно будет использовать сразу же, и проблем с хранением не возникает в отличие от непереработанной.

Устройство измельчителя сена и соломы

Все соломорезки схожи по конструкции, имеют одинаковый набор элементов, а также аналогичный принцип работы. Разница только в габаритах оборудования – существуют промышленные измельчители, необходимые для переработки большого количества сырья, а есть компактные, которые используются в небольших хозяйствах. В конструкцию соломорезки входят следующие элементы.

• Электромотор – основная деталь, которая приводит в движение весь аппарат. Его мощность зависит от размеров соломорезки.
• Короб (бункер) для загрузки сырья, размеры которого также зависят от величины измельчителя.
• Металлическая рама, на которой размещён двигатель.
• Кронштейн, фиксирующий мотор и принимающий на себя его вибрации.
• Опоры в виде треноги, позволяющие конструкции оставаться неподвижной. Высота зависит от размера двигателя.
• Ножи (от 2 до 4) и вал, осуществляющие сам процесс измельчения.
• Выгрузной механизм – боковой элемент конструкции, служащий для выгрузки измельчённого сырья.

Некоторые модели оснащены молотковой дробилкой, поэтому не только обеспечивают измельчение тюков и валков, но также размочаливают готовый продукт.

Соломорезка – незаменимый в сельском хозяйстве инструмент. С её помощью можно спрессовать сырьё в тюки или валки, чтобы они занимали меньше места при хранении.

Как сделать дробилку из стиральной машины?

Соломорезка – аппарат, который стоит недёшево. Вообще, её конструкция довольно примитивная, поэтому прибор можно сделать самостоятельно, затратив на это некоторые усилия. К тому же у большинства людей стоит без дела старая техника. Нужно лишь найти необходимые для создания дробилки детали и потратить некоторое время, чтобы её собрать.

Для изготовления соломорезки подойдёт любая модель советской стиральной машины с цилиндрическим баком. Конструкция получится весьма простая и будет работать по тому же принципу, что и кофемолка. Вот что понадобится для изготовления такой соломорезки:

• бак и двигатель от стиральной машинки;
• провод с вилкой;
• ёмкость под отходы (можно использовать обычное ведро);
• кнопка для запуска;
• металлические уголки для рамы;
• старая ножовка, которая пойдёт на изготовление ножей;
• болты, гайки и втулки для соединения деталей.

Вместо активатора в стиральную машину устанавливают ножи, которые будут перерабатывать культуры. При необходимости обрезают корпус до нужной высоты. Снаружи приделывают бункер и улавливатель сырья (на него нелишним будет закрепить мешок, чтобы сырьё не разлеталось). Их лучше сделать из пластмассовых вёдер, так как они не ржавеют. Затем с помощью сварочного аппарата необходимо соорудить раму инструмента, где будут закрепляться все остальные элементы. Рама – самая важная деталь конструкции. После этого её помещают на ножки.

Далее нужно запустить пустую соломорезку, чтобы проверить, работают ли ножи и двигатель. Если всё функционирует, можно смело начинать эксплуатацию аппарата.

Кроме периодической заточки ножей, дробилка не требует никакого ухода.

Самодельный вариант из болгарки

Болгарка — необходимый инструмент, который есть в даже самом небольшом хозяйстве. Из неё также можно сделать соломорезку своими руками. Кроме болгарки ещё потребуются:

• болты и гайки, стальные уголки;
• ножи или диски для резки;
• сетка;
• сосуд для перемолотого сырья;
• рама.

Чтобы сделать соломорезку, нарезанные уголки при помощи сварочного аппарата превращают в раму, на которую сразу фиксируют болгарку валом вверх. После этого к корпусу пилы прикрепляют сварной кожух с выходным отверстием сбоку, на который рекомендуется надеть мешок, чтобы отходы дробления не разлетались во все стороны.

Такой вариант подойдёт для дома, чтобы измельчать небольшое количество сырья.

В некоторых журналах о науке и технике можно найти много советов, как и из чего сделать соломорезку. Там же представлены чертежи и схемы сборки.

Используем подручные средства

Можно самостоятельно изготовить очень популярные роторные соломорезки, которые имеют множество плюсов:

• аппарат сам выбрасывает переработанное сырьё;
• его можно использовать не только на улице, но и в любом помещении;
• легко собирается и разбирается.

Есть несколько самых распространённых способов. Стоит заранее изучить все возможные варианты, а потом только решить, как именно изготовить такую конструкцию.

Можно изготовить соломорезку с использованием электрического триммера. На ножки помещается любая ёмкость, в которой будет измельчаться сырьё. Внизу прорезают отверстие и подсоединяют штангу с измельчительным ножом. Второй конец штанги прикрепляется к триммеру.

Раньше широкое применение имел способ изготовления дробилки из ручной косы. Делали открытый сверху и с боков ящик, крепили его на ножках, а в качестве ножа служила обычная коса, благодаря изогнутой форме которой солому из ящика можно было легко захватить и измельчить. На ножках фиксировали педаль и, нажимая на неё, приводили в движение механизм.

В обоих случаях ёмкость для переработанного сырья можно сделать из обыкновенной бочки.

Соломорезку можно сделать даже из газового баллона. Для этого срезают его верхнюю и нижнюю части. Сбоку прорезается отверстие, через которое будет выходить измельчённое сырьё. Всю конструкцию фиксируют на металлических ножках, а внизу прикрепляют двигатель.

Если есть все необходимые инструменты и детали, сделать соломорезку своими руками за один день, особенно если есть навыки слесарных и сварочных работ, не составит труда. Но даже если на работу уйдёт намного больше времени, это позволит не тратить немалые суммы на покупку соломорезки, что является большим плюсом.

Как делать соломорезку своими руками, сомтрите в видео ниже.

Источник

Веткоизмельчитель для мотоблока

Введение про измельчители

Когда я учился в десятом классе, а это был 2000 год, нас школа совместно с совхозом, в селе Мильтюши Черепановского р-на Новосибирской области, отправляла весной на сжигание соломы. Мы ходили по огромным полям и поджигали солому, в этом занятии принимали участие ученики с 8-го по 11 классы, а это более 200 человек. Кроме этого совхоз сжигал солому еще и своими силами.

Оказывается за рубежом давно решили вопрос с утилизацией сельскохозяйственных отходов, таких как лузга семечек, стебли подсолнечника, сена, травы, торфа, камыша и даже веток. Вся эта линейка имеет нужную влажность и просто гранулируется в пеллеты. Далее пеллеты идут как на подстилку животным, так и для получения тепла в специальных автоматических котлах. Ах, да кстати в Китае уже давно делают из всех этих отходов не только пеллет, а даже и ДСП, к примеру у меня есть статья про изготовление древесных плит из камыша.

Измельчитель сена можно использовать и для других сельскохозяйственных отходов. Он перерабатывает тюки, рулоны и просто насыпную массу в мелкую измельченную фракцию. В начале статьи можно увидеть картинку с фракцией из отходов сорняков. Существуют вертикальные и горизонтальные измельчители.

Измельчитель веток для мотоблока своими руками: комплекс предварительных работ

Перед тем, как выбрать конструкцию садового щепореза и приступить к его сборке, нужно определиться с целями его создания:

• Для получения древесных опилок, которые можно добавлять в почву как компост или приспособить для топливных брикетов – проще всего остановиться на дисковой дробилке для мотоблока;
• С целью грубого дробления веток на крупную фракцию – измельчители, действующие как фуганок;

1. Подбирают тяговый блок – с насадкой измельчителем совместимы мотоблоки мощностью не ниже 5-6 л.с. Самые надежные конструкции получаются на базе мотоблоков «Нева», «Каскад», «Целина»;
2. Адаптируют клиноременную передачу – чтобы режущая гарнитура беспроблемно резала и при этом не изнашивала двигатель, на нее должно приходиться половина от заявленного крутящего момента устройства. Например, для мотоблока с 3 тыс. об./мин скорость вращения ножей будет 1,5 тыс. оборотов. При этом налаживают длину ремней: для ведущего она составит 10 см, а для ведомого – 10 см;
3. Модифицируют шкивы – эффективнее, если шкив будет иметь 3-4 ручья. Это позволит «лавировать» между оборотами и скоростями работы только за счет переброса ремня, расширив сферу применения дробилки.

• диски для циркулярки с победитовыми напайками;
• бензиновый привод от домашнего мотоблока;
• ремень;
• шкив;
• подшипники;
• болты М20 вместе с креплениями;
• трубы;
• сталь;
• электросварка и болгарка.

По каким параметрам выбирать веткоизмельчитель

Выбирая измельчитель, человеку стоит в первую очередь обращать внимание на следующее:

• диаметр воронки;
• функциональность насадки;
• вид дробящей системы;
• двигатель бывает на бензине или электрических моторах;
• вес техники;
• мощность веткоизмельчителя;
• способ переработки садовых отходов.

Ещё внимание стоит уделять ножевой системе. Она может быть фрезерная или дисковая

Если измельчитесь не электрический, он будет нешумным и простым в уходе. Единственный недостаток – это зависимость от скачков напряжения. Бензиновый двигатель способен перерабатывать практически любой мусор, так как он более мощный.

В этом видео вы узнаете о плюса и минусах веткоизмельчителя:

Конструкция измельчителя соломы

Домовитый хозяин, у которого имеется земельный участок, да вдобавок водится разная живность, сам прекрасно знает, зачем нужна такая машинка. Мы только дополним список еще одной сферой применения: измельчать сено и солому можно для изготовления топливных брикет в домашних условиях. Если кто-то задумал такое дело, то без соломорезки здесь не обойтись, попробуйте-ка вручную нарезать или нарубить такое количество соломы.

Домашние мастера-умельцы приспособились изготавливать различные кустарные измельчители соломы из старых насосов и пылесосов. Принцип их работы такой же, как у ножей, насаженных на стержень, вращаемый электрической дрелью. Бункером служит обычное старое ведро, в которое закладывается трава или солома, после чего туда опускаются вращающиеся ножи и таким образом происходит измельчение. Описания подобных приспособлений нетрудно отыскать на просторах интернета.

Только эти механизированные средства резки слишком малопроизводительны и непрактичны, а сгодятся лишь на то, чтобы готовить корм десятку кроликов. Для производства брикет или других целей, когда нужно переработать много сырья, понадобится надежный самодельный измельчитель соломы, обладающий достаточной мощностью и производительностью. Именно такой мы и будем изготавливать.

Сердце любой соломорезки – рабочий узел, представляющий собой металлический бункер с вращающимися внутри острыми ножами. Последние жестко закреплены на стальном диске, а тот – на оси электродвигателя. Бункер имеет цилиндрическую форму и в целях безопасности делается высоким, чтобы вы случайно не могли коснуться ножей руками при загрузке соломы. В нижней части бункера имеется патрубок для выброса измельченной соломы, для удобства он сделан наклонным.

Бункер покоится на треноге такой высоты, чтобы снизу поместился электродвигатель, прикрепленный к его днищу посредством плиты. Подробный чертеж измельчителя соломы показан на рисунке:

1 – бункер; 2 – крышка; 3 – опора треноги; 4 – электродвигатель; 5 – плита крепления двигателя; 6 – пульт управления; 7 – полоса усилительная; 8 – кнопки управления; 9 – выходной патрубок; 10 – кронштейн крепления двигателя; 11 – подпятник опоры; 12 – косынка; 13 – лампа – индикатор; 14 – диск с ножами; 15 – планшайба; 16 – резиновая прокладка; 17 – перемычка; 18 – болт М5 (8 шт.); 19 – скребок; 21 – петли для крышки.

Работа аппарата проста. Включив электродвигатель кнопкой и открыв крышку, в бункер загружается солома. Из бокового патрубка вылетает готовая сечка, для ее улавливания стоит приспособить какую-нибудь емкость. Подойдет пластиковая бочка с вырезанным сбоку отверстием, тогда солома не разлетится во все стороны.

Инструменты и материалы

От нужного размера конечной нарезки будет зависеть размер устанавливаемых ножей

Для проведения таких работ понадобиться из инструментов:

• стандартный слесарный набор, который есть у каждого хорошего хозяина;
• хорошая шлифовальная машина;
• дрель;
• сварочный аппарат.

А вот материалы будут перечислены примерные, так как в каждом случае могут быть использованы разные варианты:

• электродвигатель, с оборотами не превышающими 2000 в минуту, чтобы устройство не представляло опасности для окружающих во время работы;
• листовой металл толщиной от 2 до 3 мм, который пойдет для создания всех основных элементов бункера;
• для создания кронштейна понадобиться металл 5 мм в толщину;
• труба диаметром 25 мм для опоры;
• для создания усиления необходима полоса размерами 25 на 3 мм;
• 10-ти мм стальная плита.

Статью о разновидностях садовых измельчителей читайте здесь.

А эта познавательная статья об измельчителях для кормов.

Популярные заводские модели

Когда нет желания самостоятельно делать сенодробилки для дома, можно выбрать готовые устройства, представленные в магазинах. Наиболее распространенными моделями считаются следующие варианты:

1. М15. Агрегат оборудован острыми ножами, выполненными из высокопрочной стали, а также надежным электродвигателем, выдающим 3 кВт мощности. К тому же устройство имеет удобный бункер, куда подается сырье. Всего же, используя М15, можно обрабатывать солому, сено, а также тонкие ветки. Скорость вращения барабана составляет 1500 оборотов, а вес подобного агрегата почти 130 кг.
2. КР02. Устройство очень компактно, но имеет высокую производительность. За счет наличия мощности в 1,54 кВт, модель способна перерабатывать каждый час порядка 250 кг материала. Можно запускать от сети 220В.
3. К-500. Агрегат, мощностью 2 кВт, позволяющий за один час обработать порядка 300 кг сырья. За счет этого устройство подойдет для использования в хозяйстве, где есть значительное количество скота.

Общие технические характеристики измельчительной техники

Измельчителем для веток и другого садового мусора для мотоблока принято называть специальную приставку, то есть насадку к технике для сада. Эта составляющая используется, чтобы перерабатывать ветки молодой поросли, кустарников или плодовых деревьев. Ещё оно хорошо подходит для измельчения отдельно собранного в лесу хвороста. Когда измельчитель закончит работу, образуется мелко измельченная стружка. Её можно складывать в компостную яму, чтобы выработать перегной или использовать как мульчу.

В первом случае человек получает удобрение для своего огорода. Диаметр измельченных веток обычно составляет примерно 50 миллиметров. Одним из главных преимуществ измельчителей является то, что они могут подходить к мотоблокам и мотокультиваторам разного типа

Главное, на что стоит обратить внимание, – это наличие привода с ремнём от двигательного до редукторного шкива

Устройство сеноизмельчителя

Самый простой измельчитель сена и соломы изготавливается из обычного пылесоса. Обычное пластиковое или алюминиевое ведро служит рабочей камерой, куда закладывается сырье, а после опускается нож, насаженный на вращающийся вал. Сделать такой аппарат можно за несколько минут, но у него есть один существенный недостаток: низкая производительность и непрактичность. Если поголовье птицы или скота большое, понадобиться более надежная сенодробилка.

Рабочий узел — самая важная часть соломоизмельчителя. Состоит он из стального бункера, внутри которого расположены ножи. К оси двигателя ножи крепятся специальной осью. Обычно бункер делают в форме цилиндра, а для большей безопасности стенки оставляют высокими. Можно сделать и с короткими стенками, но тогда оснастить устройство крышкой.

Основные составляющие соломоизмельчителя:

• Рабочая камера с крышкой,
• Опора,
• Мотор,
• Полоска усиления,
• Ножи или режущий диск,
• Приемник сырья.

Собирается в домашних условиях сенорезка своими руками из доступных каждому материалов. А ее изготовление не требует особых технических навыков. Чтобы сделать измельчитель сена своим руками, нужно иметь слесарный набор, сварочный аппарат, дрель и машинку для шлифования. Из материалов же необходимы:

• Мотор (подойдет электродвигатель от стиральной машинки),
• Лист металла, с толщиной около двух миллиметров,
• Лист металла, толщиной около трех миллиметров,
• Стальной лист, толщиной в десять миллиметров,
• Отрез трубы (не стоит использовать диаметр более 25 мм),
• Полоска металла, шириной 3 мм, длиной 25 мм.

Изготовление

Вместо ножей можно взять диск от циркулярной пилы или мощного кухонного комбайна. На роль корпуса устройства хорошо подойдет бочка или отрез трубы, диаметром не менее тридцати сантиметров.

Перед тем как сделать измельчитель соломы своими руками, желательно найти в интернете понятные и подробные чертежи аппарата. Они позволят не допустить ошибок в расположении деталей и креплении. Начинают изготовление с разметки и вырезания заготовки из отреза трубы. К полученной емкости прикрепляют с помощью сварки дополнительное дно, а уже к нему — держатель для мотора. В стальном листе предварительно делают несколько отверстий, чтобы упростить процесс крепления мотора. Соломорезка своими руками изготовленная из трубы получится более крепкой, если к бокам приварить металлические уголки-косынки. Снизу крепится емкость для уже измельченного продукта. Только после этого устанавливается двигатель. Его крепят к стальному листу, а на ось насаживают и надежно фиксируют режущие ножи или диски

Последний момент: монтируется электрический кабель и тумблер включения, а также крышка и лампочка-индикатор. Устройство готово к работе.

Садовые измельчители российского производства

На рынке шредеров, предназначенных к использованию на даче, есть группа аппаратов, производящихся в России. В рейтинге измельчителей отечественного производства лидируют две фирмы.

• Оборудование под маркой ЗУБР выпускается компанией «Зубр ОВК» уже 20 лет. Это надёжная техника с отличной эргономикой и высоким качеством. Садовые чипперы отличаются невысокой ценой, простым управлением, удобством. Производитель на всю свою технику даёт пятилетнюю гарантию, при этом обеспечивает широкую зону сервисного обслуживания.
• Другим известным российским производителем является предприятие полного цикла «СтанкоЛес-Трейд», производящее оборудование под маркой «Дровосек». Их измельчители недорогие и надёжные. Компания даёт на свою технику гарантию 12 месяцев, а сервисное обслуживание осуществляется в мастерских, с кем у них заключены договоры.

Лучшие модели

При всей простоте конструкции, Зубры хорошо справляются со своей задачей, какой бы агрегат не выбрали. Пластиковый корпус обеспечивает лёгкость, а ящик облегчает сбор полученного субстрата. Большие колёса обеспечивают лёгкое передвижение по земле или по траве. У прибора есть биметаллическая пластина, предохраняющая двигатель от перегрева, а также защита от запуска при открытом ящике или при его неправильной установке. Все ЗУБРы работают от электричества, что предполагает их использование только при наличии источников переменного тока.

• Модификация ЗИЭ-40-2500. Агрегат, оснащённый колёсами и контейнером на 50 л. Двигатель с редуктором мощностью 2500 Вт позволяет переработать достаточно крупные отходы. Эта модель оборудована турбоножом из легированной стали, обеспечивающим высокую скорость измельчения сучкового материала. Аппарат справляется со средними и крупными ветками, диаметром до 40 мм.
• ЗИЭ-44-2800 – более универсальная модель, может использоваться в качестве измельчителя листьев, скошенной травы, веток, коры деревьев. Прибор оборудован турбовалом, вращающимся на малой скорости, который легко перемалывает растительный материал. Максимальный диаметр веток составляет 44 мм. В аппарате стоит двигатель, мощностью 2800 Вт, а также принимающий контейнер объёмом 60 л.

Измельчители марки «Дровосек» предназначены только для работы с древесиной, они мощнее, но и дороже.

Следует выделить модификацию, работающую на бензине:

МР300 – аппарат, предназначенный для измельчения кустарников и древесных отходов в щепку, размер которой можно варьировать расположением ножей. На аппарат установлен бензиновый двигатель с мощностью 6,5 лошадиных сил. Ножевой механизм состоит из двух ножей, сделанных из стали 6ХС.

Разбираясь с техникой, нужно отталкиваться от условий её применения и материала, который будет измельчаться. Для садового участка лучше брать универсальные электрические модели. Они помогают избавиться от разнообразных отходов, а также получить ценное органическое удобрение в виде компоста из переработанной травы.

О садовом измельчителе Bosch — принцип работы, лучшие модели

Makita UD2500 — параметры и описание измельчителя веток для сада

Пылесосы для уборки листьев в саду — описание, разновидности

Насадка для измельчения веток на мотоблок — что это, характеристики

Как сделать садовый измельчитель из стиральной машинки

Все о древесных измельчителях — описание, характеристики

Поэтапное изготовление измельчителя соломы своими руками

Измельчитель изготовляется с использованием таких материалов:

• электродвигателя; • диска на циркулярную пилу; • металлического листа толщиной 2–3 мм; • уголка; • болтов, гайек, шайб.

Перечень необходимых инструментов:

• сварочный инвертор; • болгарка; • дрель; • набор гаечных ключей.

В итоге мы имеет вот такую практичную соломорезку, которая поможет вам измельчать солому, траву для компостной ямы, выполняет работы необходимые на участке.

Как работает измельчитель соломы, сена показано на видео:

Сенорезка или соломорезка — незаменимый агрегат в подсобном хозяйстве. С его помощью можно быстро и легко измельчить сено для домашней птицы или молодняка животных, а также намолоть солому для утепления грядок или зимников, изготовления брикетов для отопления. Сделать сеноизмельчитель самостоятельно несложно, а практичность и функциональность самодельного аппарата не будет уступать магазинным аналогам.

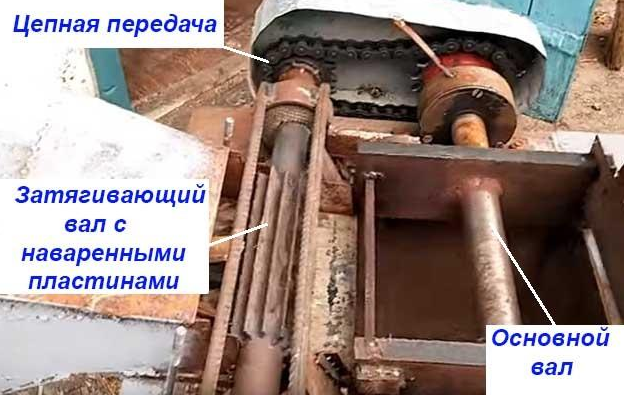

Дисковый веткоизмельчитель для мотоблока своими руками

1. Изготавливаем раму измельчителя. Для нее нам понадобятся: Равносторонний уголок с шириной 5-6,3 см; Сварная полая заготовка из уголков со стороной 3,5 см; Труба-профиль 4 х 4 см; Швеллер; Трубы с сечением 0,32-0,48 м. В итоге должна получиться стойка, показанная на рисунке. Для дополнительной жесткости ее можно усилить поперечинами, а для удобства – ручкой или колесами;
2. Подбираем базовую площадку – лист нержавейки с толщиной 1 см, размеры которого подбираются исходя из количества отверстий для монтажа и их разброса по плоскости;
3. Приспосабливаем механизм натяжения ременной передачи: отверстия для установки мотора от мотоблока выполняются так, чтобы его можно было перемещать относительно горизонтальной плоскости и стягивать болтами в нескольких положениях; ставим плиту на шарнир. В этот момент от двигательной массы должен притянуться ремень; с противоположной стороны плита зажимается шпильками;
4. Вытачиваем вал измельчителя, на котором будут располагаться режущие элементы. Ее основой может стать любая стальная заготовка, которая после токарных работ приобретет цилиндрическую форму. Посадочный размер вала выбирают произвольно под имеющиеся дома подшипники (2 шт.) – например, от задних полуосей «Жигули». Под каждый из них потребуется корпус с фланцевыми соединениями, которые можно купить или приспособить самодельные;
5. Выполняем на готовом валу резьбу для агрегации с режущими деталями согласно предложенного чертежа;
6. Приобретаем около 15-20 дисков для циркулярной пилы с твердосплавными напайками (все одного размера);
7. Предварительно заготавливаем комплект прокладок для защиты вращающихся полотен от смещения. В качестве таких шайб берется листовая сталь;
8. Поочередно нанизываем дисковые ножи и прокладки, оставляя между зубчатыми полотнами 8-10 мм. Расположить их можно асинхронно для большей режущей способности;
9. Собираем погрузочный бункер для веткореза на мотоблок. Это должен быть короб с массивными стенками и прочным основанием. Для обеспечения предварительного измельчения древесного мусора его можно дооснастить неподвижным ножом. Приваривают его под прямым углом к режущему блоку;
10. Обустраиваем базу для боковой установки шарикоподшипников на шредер для мотоблока;
11. Организовываем раструб – подающий кожух, который должен защищать руки оператора от вращающихся деталей;
12. Собираем измельчитель согласно схемы.

При желании измельчитель можно модифицировать, усилив вспомогательным валом. Он становится затягивающим механизмом, который упрощает подачу веток. Для этого вытачивается второй вал, вдоль которого наваривают стальные прямоугольники. Его подсоединяют к основной передаче веткоизмельчителя и понижают его передачу.

Полученная приставка к мотоблоку имеет такие технические параметры:

• измельчает 6 см твердую и 8 см мягкую древесину;
• перебивает горбыль – отходы после работы на пилораме;
• пропускает через себя 3-5 м3 отходов в час (показатель зависит от мощности мотоблока).

Измельчитель травы к мотоблоку должен иметь несколько другую конструкцию ввиду того, что крупные диски будут лишь наматывать, а не измельчать ее. Поэтому блок ножей заменяют на фрезу или полотна с минимальным диаметром.

Рекомендации по изготовлению

Металл надо разметить и вырезать заготовки в соответствии с чертежом. Трубы и уголки отрезать необходимой длины и зачистить. К бункеру приваривается днище, а к нему – кронштейн для крепления электродвигателя. Стальная плита крепится вертикально к кронштейну, предварительно в ней нужно проделать отверстия, совпадающие с ответной частью двигателя. Для ужесточения сбоку к плите привариваются косынки.

К корпусу под углом крепятся опоры, к ним тоже привариваются косынки, играющие роль ребер жесткости. Когда измельчитель соломы, сделанный своими руками, уже стоит на опорах, к нему приделывается патрубок выброса сечки. Затем к плите крепится электродвигатель на болтах, а на его ось насаживаются ножи и надежно фиксируются. В последнюю очередь приделывается крышка и производится монтаж электрической части.

Повторять конструкцию, представленную в статье, вовсе не обязательно. Главное, — правильно изготовить рабочий узел с ножами, а приспособить к нему электрический привод вы можете любым удобным способом. Только помните, что число оборотов вала режущей части должно находиться в пределах 2000 об/мин. И то, если размах ножей не больше показанных на чертеже. Иначе машина станет источником повышенной опасности.

Как самостоятельно собрать измельчитель для травы и сена

Быстрота разложения травы зависит от степени ее измельчения. В процессе применяют измельчители, которые просто сделать самому.

Вариантов изготовления измельчителей умельцами придумало немало. К примеру, они предлагают использовать в поделке дрель. В поделке использован принцип, на котором работает кухонный комбайн. Внутри цилиндрического корпуса (используют обыкновенное ведро) располагают нож, насаженный на вал дрели. Он, имея хорошую заточку, быстро вращаясь, рассекает стебли травы.

Для самодельного измельчителя подходит дрель мощностью от 850 Вт. Для изготовления ножа используют ножовочное полотно. При правильной его заточке трава рассекается, а не собирается на лезвии. Хорошо подготовленный нож всегда остается чистым.

На ноже устраивают одностороннюю заточку. Располагают его внутри корпуса скосом вниз. При измельчении свежей травой лучше использовать нож ромбовидной формы с сужающейся к краю шириной полосы заточки. На таком ноже трава, за счет центробежной силы, скользит по лезвию и гарантированно разрезается. На ромбовидном ноже, как правило, намотка травы не наблюдается.

По описанной выше схеме можно сделать измельчитель травы из пылесоса «Тайфун». Поделка будет выглядеть презентабельнее, да и производительность ее будет побольше.

В ее корпусе присутствует два отверстия: верхнее, через которое загружают траву; нижнее – боковое, предназначенное для выхода измельченной массы.

Модель «Тайфун» пылесоса имеет корпус, идеально подходящий для описанной схемы измельчения травы. Он с верхним отверстием, размер которого наиболее подходящий для процесса. Но если нет такого агрегата, то можно использовать ведро, старую кастрюлю, подойдет даже кусок трубы достаточного диаметра.

Двигатель для поделки подходит от стиралки. Для ножей применяют полотно ножовки. Стойки делают из профильной трубы сечением 15х15 мм. Единственно придется заказать 4-сантиметровую втулку, к которой крепят ножи.

Мотор располагают снизу емкости. Его выходной вал пропускают через ее дно и снабжают втулкой, на которой болтами крепят ножи. На боковине емкости, снизу, делают выходное отверстие.

Сборка устройства на основе бака стиральной машины практически не отличается от сборки измельчителя с другой емкостью. Отличие состоит в том, что перед сборкой в дне бака вырезают небольшое отверстие прямоугольной формы. Его укрепляют металлическими уголками.

После установки двигателя его подключают к кабелю и устройству пуска. После этого соломорезка в домашних условиях готова к применению. Такие, на первый взгляд простые агрегаты, способны значительны облегчить труд и сэкономить время на ведение хозяйства

Владельцам собственного хозяйства сложно обойтись без помощи средств малой механизации. Одним из таких помощников становится измельчитель сена и соломы для частных подворий. Можно купить уже готовый агрегат, но стоят такие модели недешево. Тем, кто неплохо разбирается в технике, выгодней будет изготовить его своими руками.

Сенорезка из стиральной машины

Более простой и менее мощный измельчитель сена своими руками можно смастерить из обычной стиральной машинки. Помимо машинки, необходимы еще:

• Ножи или режущий диск,
• Электрический провод,
• Ведёрко,
• Уголок металлический,
• Крепежные элементы,
• Слесарный набор.

Как собрать устройство

Внизу корпуса выпиливается небольшой прямоугольный вырез, размером примерно 20 на 7 см. Его периметр обшивается металлическими пластинками для большей прочности. Из уголка делается подставка. Высота подставки зависит от того, что планируется использоваться в качестве приемника измельченного сырья. Для ведер подставку делают более высокой, чем для ящиков.

Чтобы прикрепить двигатель, на валу делают два небольших отверстия, после чего на него устанавливают втулку с резьбой. Двигатель монтируется на вал, а вся конструкция крепится ко дну бака металлическими шпильками. Уже после это на вал надеваются режущие диски или ножи

Очень важно подобрать размер дисков так, чтобы они не соприкасались со стенками рабочей камеры

Перед подключением двигателя к кабелю, нужно определиться с рабочей и пусковой обмоткой самого электродвигателя. Сделать это легко при помощи специального тестера: у рабочей обмотки сопротивление меньше, чем у пусковой. Подключается двигатель так:

1. Один из концов пусковой обмотки соединяется с тумблером запуска,
2. Другой конец соединяется с основным проводом и рабочей обмоткой,
3. Свободный конец рабочей обмотки соединяется с основным проводом и проводком от тумблера запуска.
4. Сеноизмельчитель готов.

Мелким фермерам и жителям сел, владеющим своим хозяйством, часто приходится использовать в повседневной жизни различные механизмы, облегчающие ту или иную работу.

К числу таких устройств относится измельчитель сена и соломы — соломорезка.

Подобные аппараты можно без труда приобрести в специализированных магазинах, выбрав из широкого ассортимента. Но куда дешевле будет сделать своими руками дробилку соломы, за счет весьма простого его внутреннего устройства. Прежде, чем говорить об изготовлении, нужно разобрать, из чего он состоит.

Источник
