Устройство для измерения различных электрических параметров
В этой статье мастер расскажет нам, как собрать многофункциональный измеритель энергии на основе Wemos (ESP8266). Это полезное устройство с помощь, которого можно контролировать напряжение, ток, мощность, энергию и емкость. Помимо этого, измеритель также контролирует температуру окружающей среды, что важно для солнечных фотоэлектрических систем. Это устройство подходит практически для любого устройства постоянного тока. Этот небольшой измеритель также можно использовать для измерения реальной емкости аккумуляторной батареи или внешнего блока питания. Устройство может измерять напряжение в диапазоне от 0 до 26 В и максимальный ток до 3,2 А.
Это вторая версия данного устройства и мастер добавил такие функции, как: 1. Передача информации с устройства на смартфон 2. Автоматический выбор диапазон измерений параметров 3. Мониторинг счета за электроэнергию 4. Тестер USB-устройств.
Шаг первый: схема Основой устройства является плата Wemos на базе ESP8266. ESP8266 измеряет ток и напряжение с помощью датчика тока INA219 и температуру с помощью датчика температуры DS18B20. В соответствии с измеряемым напряжением и током, ESP выполняет математические вычисления для расчета мощности, энергии и емкости. Счет за электроэнергию рассчитывается исходя из потребления энергии на основе тарифа на электроэнергию (цена за кВт/ч).
Вся схема разделена на 4 группы. 1. Wemos D1 Mini Pro Питание, необходимое для платы Wemos, подается от Литий-полимерной батареи через ползунковый переключатель. 2. Датчик тока Датчик тока INA219 подключен к плате Arduino (вывод SDA и SCL). 3. OLED-дисплей Как и датчик тока, OLED-дисплей также подключен к плате Arduino в режиме связи I2C. Однако адрес у обоих устройств разный. 4. Датчик температуры

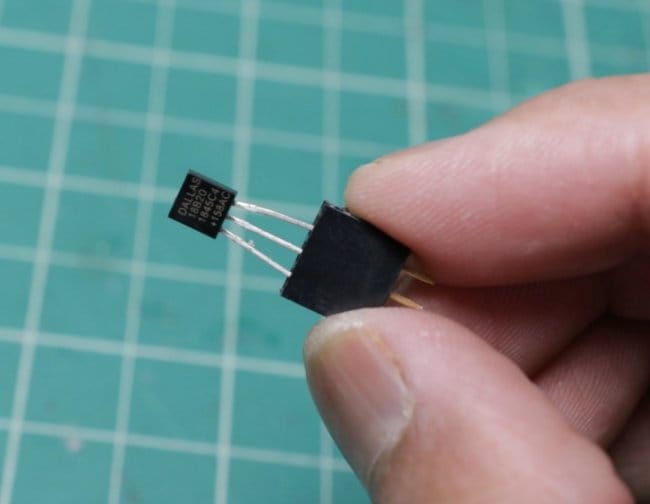

Здесь мастер использовал датчик температуры DS18B20. Он использует однопроводной протокол для связи с Arduino.
Припаивает 3 винтовых клеммы, которые будут использоваться для подключения 1. Источника 2. Нагрузки 3. Батареи. Верхние клеммы используются для подключения источника и нагрузки, а нижняя клемма, расположенная сбоку от переключателя, используется для подключения аккумуляторной батареи.
Затем припаивает ползунковый переключатель. Ползунковый переключатель включает и выключает питание платы Wemos. Припаивает USB-порт. Размер монтажных ножек порта USB немного больше отверстий в плате, поэтому нужно рассверлить отверстия. Затем установить порт USB в эти отверстия и припаять все контакты.

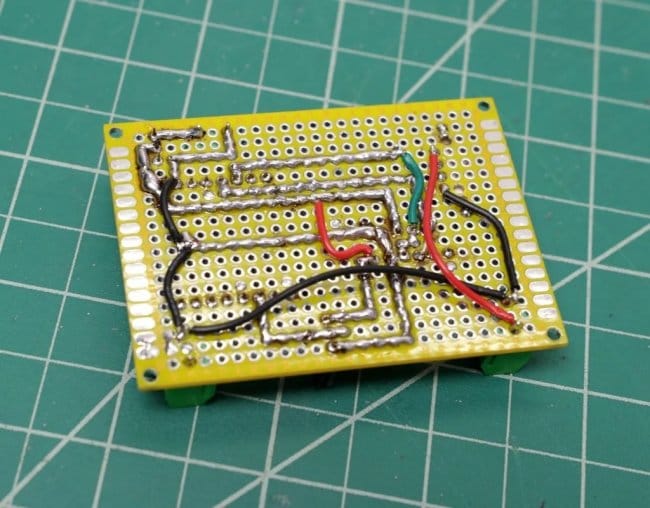

После пайки гнездовых разъемов и винтовых клемм необходимо соединить контактные площадки в соответствии со схемой, показанной выше. INA219 / OLED -> Wemos VCC -> VCC GND -> GND SDA -> D2 SCL-> D1
DS18B20 -> Wemos GND -> GND DQ -> D4 через резистор 4,7 кОм VCC -> VCC Наконец нужно подключить винтовые клеммы согласно схеме.
Шаг пятый: взаимодействие с приложением Blynk Поскольку плата Wemos имеет встроенный модуль WiFi, можно подключить его к маршрутизатору и контролировать все параметры со своего смартфона. Для этой задачи мастер использовал приложение Blynk.
Blynk — это приложение, которое позволяет полностью контролировать модули Arduino, ESP8266, Rasberry, Intel Edison и многое другое. В Blynk все работает на энергии. Когда создается новая учетная запись, то пользователь получаете 2000 единиц энергии. Каждому виджету для работы требуется немного энергии.
Чтобы начать работать в Blynk нужно выполнить следующие действия: Загрузите приложение Blynk для Android или iPhone. Создайте новую учетную запись в приложении Blynk. Нажмите значок QR в верхней строке меню. Создайте копию этого проекта, отсканировав QR-код, показанный ниже. После успешного обнаружения весь проект сразу же будет на смартфоне. После создания проекта команда Blynk отправит токен аутентификации по зарегистрированному идентификатору электронной почты.
