Апилифт широко используется в области пчеловодства в качестве технического средства для транспортировки и погрузки ульев. Функциональные возможности приспособления позволяют существенно упростить работу пчеловода и сделать обслуживание пасеки более оперативным и лёгким. Подобный подъёмник можно купить в специализированном маркете, но многие пчеловоды предпочитают сделать его собственными руками. Что для этого нужно, давайте разберёмся.

Что такое апилифт

Пасечная тележка — подъёмная конструкция, которая оснащена спецчастью для захвата и колёсами для передвижения. Удерживающая часть имеет болтовые крепежи, которые надёжно фиксируют улей и предотвращают его падение. Все зажимы регулируются, что даёт возможность транспортировать пчелиные домики любого размера. Кроме этого, каждый апилифт снабжён подъёмными деталями — рычагами, блоками, фиксаторами.

Телега для перевозки ульев для пчёл должна отвечать следующим характеристикам:

• грузоподъёмность конструкции должна быть до 150 кг;
• высота переносимого улья равняется 1300 мм;
• способность захвата объекта в границах 340–530 мм.

Подъёмник может быть с ручным или механизированным приводом, при этом большинство пчеловодов отдают предпочтение первому варианту, так как второй существенно усложняет работу с конструкцией.

Принцип работы тележки достаточно простой:

• специальным устройством сдвигают боковые зажимы;
• после того как необходимое расстояние зафиксировано, устанавливают корпус объекта;
• для подъёма груза используют рычаг.

После выполненных действий улей можно перевозить в любое место.

Апилифт своими руками

Изготовить подъёмный агрегат собственноручно — задача не из лёгких, ведь для того чтобы он работал требуемым образом, при сборке необходимо чётко следовать инструкциям. Тем не менее, подготовив нужные материалы и инструменты, создав чертежи, можно самостоятельно сделать функциональное приспособление, которое способно прослужить долгие годы.

Выбор конструкции и создание чертежа

Опытные пчеловоды рекомендуют для домашнего производства выбирать тележку с механическим приводом. Следует отметить, что сделать подъёмник довольно сложно, поскольку он состоит из большого числа маленьких элементов. Именно поэтому все работы нужно проводить по чётко сформированному чертежу, который можно найти в Интернете.

Будущая тележка должна иметь такие технические характеристики:

• подъём с максимальной высотой 1400 мм;
• подъём объекта не более 150 кг;
• вес самого устройства — около 24–25 кг.

Материалы и инструменты для работы

Чтобы изготовить пчеловодную тележку, специалисты советуют подготовить следующие комплектующие:

• профильные стальные квадратные трубы с сечением 2,5х2,5, 3х2, 4х2;
• фиксирующие элементы: болты М6, М8, гайки, шурупы;
• ручки, оснащённые не скользящей резиновой поверхностью;
• пружины натяжные;
• катушка и трос, накручиваемый на неё;
• металлический прут, который необходим в качестве опоры для катушки;
• два колеса на оси;
• рулетка для точного определения размеров;
• болгарка;
• аппарат для сварки, необходимый для фиксации деталей подъёмника.

Пошаговая инструкция

Как только все базовые комплектующие для производства пасечного подъёмника приготовлены, можно приступать к процессу сборки, который представлен пошагово.

Изготовление рамы

Одной из самых важных частей тележки является рама, с изготовления которой начинается сборка всего устройства. В готовом виде рама обладает следующими размерами: длина — 157 см, ширина — 37 см.

Производство рамы осуществляют по алгоритму:

1. Сваривают трубы по требуемым размерам.
2. К получившейся конструкции вваривают четыре балки, которые располагаются перпендикулярно.
3. Нижнее ребро крепится к боковушкам плашмя. Размер рёбер, расположенных вверху и внизу, должен отвечать размерам труб рамы.
4. Для двух перекладин, которые находятся посредине конструкции, подходят трубы сечением 3х2 см. Интервал между верхним ребром и центральной поперечиной должен равняться 50 см. Третью балку монтируют, отступая от нижнего ребра 38 см.
5. По длине стоек рамной конструкции с внутренней стороны делают пропил в 2 см, необходимый для передвижения подшипника. При этом по сторонам располагают болты М6, препятствующие вылету подшипника из канавки.
6. На третьей по счёту верхней балке с двух боков проделывают дырку под болты М8, требуемые для фиксации кронштейнов для колёс.
7. От верхней поперечины отступают 20 см и к боковым рёбрам вваривают ручки.

Каретка

Одним из самых важных и одновременно сложных элементов считается каретка.

Её сборка предусматривает такие этапы:

1. Собирают каркас размерами 72х38 см из трубы сечением 3х2 см. Нижние балки, которые располагаются поперёк, делают из трубы 3х3. На них будут ввариваться боковые фиксаторы для захватывания груза.
2. На шарниры монтируются зажимы, для которых применяют трубу длиной 46 см и диаметром 2,5х2,5 см. Под углом 90° на внешние края зажимов вваривают трубу в 9 см, служащую основой для крепления «лап-зажимов» длиной 14 см.

Посередине нижней поперечины приваривают блок, на который наматывается трос.

Данная конструкция телеги предполагает возможность поднятия улья за днище, поэтому снизу конструкции по обеим сторонам приваривают кусочки трубы на 9 см, диаметром 2,5х2,5 см. В приваренные участки вставляют вилки, сделанные из частей трубы 49 см, и фиксируют их болтами М6.

Колёса и катушка

Следующий этап работы над тележкой включает сборку колёс и катушки:

1. От правого края рамы отступают 13 см и на верхней поперечине с лицевого бока крепят подшипник в 4 см с фиксатором, который предупреждает выпадение троса.
2. В канавку для ролика монтируют металлический трос шириной 3 мм, который верхним концом крепится болтами на боковине с левой стороны.
3. От правого ребра рамы отступают 12 см и ко второму ребру, расположенному сверху, крепят катушку с такими размерами: высота — 3,4 см, диаметр с внутренней стороны — 3 см, диаметр с внешней стороны — 5 см.
4. В подшипник вставляют ось для катушки.

К балке с параллельной стороны приваривают рычаг (20 см) с рукояткой, которая может свободно крутиться вокруг оси.

К балке с катушкой и ручкой сверху и снизу крепят стальные стопоры.

Посредством троса рукоятку рычага присоединяют к стальному язычку, который служит инструментом, предупреждающим возможный спуск каретки.

Для описываемого апилифта берут колёса диаметром 38 см. Оси для колёс крепят кронштейнами, сделанными из трубы сечением 2,5х2,5 см.

К раме кронштейны фиксируют металлическими пластинами 11х2,5 см.

Колёса выдвигаются из кронштейнов, за счёт чего телегу можно располагать под любыми углами.

Как подобрать покупные тележки для ульев

Изготовление апилифта требует определённых знаний, навыков, а также немного времени и терпения. Именно поэтому не все рискнут делать конструкцию своими руками. К счастью, сегодня мировые производители предлагают большой выбор готовых тележек, которые отличаются характеристиками, функционалом, габаритами.

При выборе телеги для перевозки ульев следует отдавать предпочтение устройствам со следующими качествами:

• удобство и простота эксплуатации;
• металлоёмкость устройства. Тележка должна быть изготовлена из прочного и надёжного металла, который гарантирует долговечность конструкции;
• безопасность. Все основные составляющие апилифта — вилки, рукоятки, держатели, фиксаторы — должны обладать высоким качеством и надёжностью, быть изготовлены из прочных материалов;

непрокалываемые колёса. При покупке следует выбирать телегу с колёсами из непробиваемого материала, например, пенополиуретана;

защита от падений. Рекомендуется отдавать предпочтение конструкциям, которые снабжены автоматическим фиксатором, закреплённым на раме и позволяющим предупредить случайное падение механизма для подъёма груза;

высокие показатели грузоподъёмности. Покупное устройство должно обладать способностью поднимать груз до 150 кг.

Кроме этого, при покупке необходимо потребовать у продавцов сертификаты на продукцию, подтверждающие безопасность и надёжность её комплектующих. Среди готовых тележек наибольшей популярностью пользуются подъёмники «ТП-002» с полиуретановыми колёсами, «М-1» с усиленными колёсами с подкачкой, «Апилифт 1.0 ТЛ» с пневмоколёсами.

Апилифт является прекрасным помощником пасечника, который даёт возможность существенно упростить работы по обслуживанию пасеки. Подобную конструкцию можно приобрести в специализированных магазинах либо изготовить самостоятельно. К последнему варианту необходимо подойти с особой ответственностью, поскольку грамотно сделанное устройство оказывает влияние не только на качество и оперативность перемещения ульев, но и на сохранение безопасности процесса.

Источник

Тележка апилифт для работ на пасеке

Пчеловодство сегодня является выгодным бизнесом, ведь полезный и вкусный мед – любимое лакомство многих покупателей. Для ухода за пасекой и перевозки ульев можно самому смастерить специальный транспортер – апилифт. Рассмотрим особенности его конструкции и пошаговую методику изготовления.

Что это такое

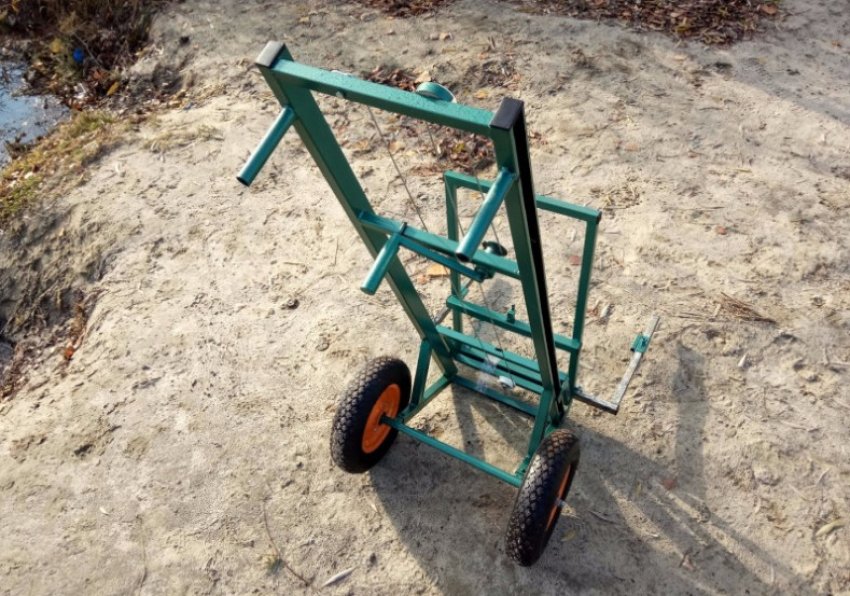

Апилифт – это специальная пасечная тележка, которая позволяет зафиксировать ульи и приподнять их на требуемую высоту без ущерба для пчел. Отличие устройства для ульев от обычной тележки – в наличии удобных зажимов и рычажной системы для отжима. Спуск-подъем осуществляется при помощи рычажной ручки, колеса позволяют перекатить подъемник, куда требуется.

Особенности конструкции

Подъемник имеет несколько ключевых элементов: рамы, колеса с толстыми покрышками, движущая каретка и блок подъема, фиксирующие тросы и подшипники.

В состав тележки для ульев входят две рамы – статичная и подвижная. Первая служит каркасом, вторая двигается параллельно и гарантирует опору всей тележки. Материал рам – квадратная профильная металлическая труба. Ширина сечения и толщина труб определяет устойчивость всей системы.

Колеса

Единая колесная часть включает приваренные кронштейны, которые направляют движение. Колеса можно разбирать и снимать, кронштейны закрепляются на раму болтами внизу и вверху, фиксируются барашками после погрузки улья.

Ширина колес на подшипниках позволяет передвигать весь апилифт. Удобно осуществлять перевозку за счет крепкой цельной основы, накачанных камер и рифленого буксирующего покрытия.

Каретка

Выдерживает большую нагрузку, фиксирует зажимы на боках конструкции – они удерживают весь улей на одном уровне.

В центре каретки расположен трос-ограничитель, который служит элементом лебедки, опускающим и поднимающим груз. Также в каретке присутствуют вилки – прочные уголки, стоящие внутри и поднимающие ульи.

Подъемный блок

Система рычагов поднимает улей на существенную высоту.

Для этой цели апилифт подвозят к улью, отмеряют ширину захвата винтами и кронштейнами, поднимают объект рычагом и перевозят, куда требуется. Благодаря наличию 6 подшипников (4 – на кронштейне, 2 – на колесной базе) выполняется легкое управление и перемещение улья.

Изготовление

Если у вас есть пасека, наверняка есть потребность в транспортировке ульев. Когда встает вопрос, как сделать данное устройство своими руками, можно обратиться к пошаговой инструкции, предварительно подготовив все нужные материалы, чертежи и комплектующие.

Материалы

Список необходимых элементов для создания конструкции включает:

• Металлопрофиль, сечение – квадрат (от 25х25 мм до 40х20 мм);
• Крепеж: болты М6-М8, гайки, саморезы;
• Ручка-держатель с удобным нескользким покрытием из каучука или пластика;
• Пружины-натяжители;
• Тросы из стали, диаметр – 3-4 мм;
• Катушка-натягиватель рабочего троса (высота – 34 мм, диаметр – 50 мм снаружи и 30 мм внутри);
• Ручка к катушке;
• 2 колеса диаметром до 400 мм;
• 6 шарикоподшипников.

Инструменты

Для работы с материалом понадобятся:

• Отвертки для крепежа;
• Перфоратор и сверла;
• Аппарат для сварки и пила-болгарка;
• Рулетка для замеров;
• Чертежи.

Собрав все элементы и комплектующие, приступают к поэтапному изготовлению оборудования.

Сборка

Начало сборки апилифта – соединение базовой рамы. Стойки по бокам сваривают таким образом, чтобы конечное изделие имело параметры 1570х370 мм.

Далее добавляются поэтапно разные элементы:

1. Перпендикулярно к раме приваривают 4 трубки и крайнюю балку с боков и плашмя.
2. Делают поперечины вверху и внизу по размеру труб, в случае серединных поперечин берут трубы поменьше (например, 3х2 см).
3. Ставят вторую балку от расстоянии 50 см от верхней поперечной трубки, затем третью на расстоянии 38-40 см от нижней.
4. Для подшипников пропиливают вертикальный проем на 20 см, по краям ставят болты, чтобы устранить риск вылетания болтов из канавы в ходе эксплуатации тележки для улья.
5. По сторонам третьей балки сверлят отверстия для болтов М8, здесь будут поставлены кронштейны.
6. Сверху от балки отступают 20-30 см, приваривают ручки с прорезиненным покрытием. Рама готова – далее она будет снабжена всеми базовыми элементами для перевозки груза.
7. Берут подшипник на 4 см, ставят на верхнюю поперечную раму на расстоянии 13 см справа.
8. Сверху фиксируют крепеж от выпадения троса из рабочего блока.
9. Аналогично с левой стороны на расстоянии 130 см вставляют канавку для ролика и рабочий трос, верхний конец прибивают к левой боковине.
10. Катушку размещают на вторую перекладину сверху, отступ от ребра рамки – справа на 12 см.
11. В подшипник вставляют катушечную ось – на нее будет накручиваться поднимающий трос.
12. С другой стороны от катушки приваривают рычаг на 20 см со свободно вращаемой рукояткой, которую можно крутить вокруг своей оси.
13. Рядом с катушкой и ручкой прибивают кусок стального прутка в качестве стопорящего элемента.
14. Рычажную рукоятку соединяют тросом к язычку с пружиной. Язычок служит профилактикой аварийного спуска каретки, в спокойном положении прижимается пружиной к стопору.

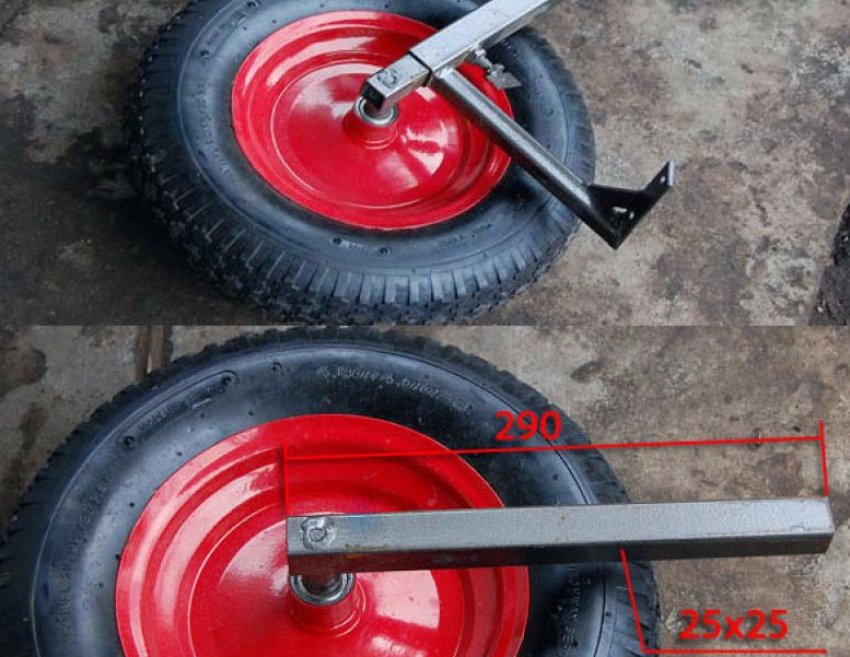

15. Делают кронштейны 25х25 мм из профиля, на них ставят оси колес, фиксируют при помощи гаек.
16. Кронштейны закрепляются на раме пластинками из стали 110х25 мм и болтами, что внешне выглядит как две трубки по 23 и 30 см, сваренные перпендикулярно. Такая конструкция может склоняться вниз под любым углом за счет выдвижных колес на кронштейнах.

Заключительный этап

На финальном этапе выполняют следующие действия:

1. Собирают каретку, включая зажимы-фиксаторы. Делается каркас на шарикоподшипниках, с габаритами 72х38 см из трубы 3х2 см.
2. Внизу ставят две перекладины из труб 3х3 см для фиксаторов на боках, которые захватывают корпус перевозимого улья.
3. Делают регулировку зажимов. Шарнир будет наклоняться под действием тяги, квадрат-тягач трубки с бокового зажима, перекосится, поэтому угол наклона регулируют болтами и пружинами. Чем сильнее наклон, тем сильнее нужно сжать зажимы.
4. Зажимы делают из трубок длиной до 45 см, с краев приваривают лапки-держатели – отрезки по 9-13 см длиной.
5. Для профилактики скольжения улья внутреннюю часть лапок делают ребристой.
6. Зажим вставляют в трубы с диаметром покрупнее, по середине нижней перекладины приваривают тросовый блок.
7. Чтобы поднять груз на тележке апилифт за дно, потребуется прикрепить внизу каретки трубки с диаметром 25х25 мм, по длине – 9 см.
8. Движение всей конструкции пасечной тележки происходит вертикально, за счет работы 4 подшипников с боков осевой рамки.

Использование

Для корректной и эффективной эксплуатации апилифта рекомендуется придерживаться нескольких правил:

1. До начала работы проверяют подъемник на соответствие техническим требованиям – используют налегке, обращая внимание на закрепленность винтов и гаек, роликовой системы, закрепленность болтов и прилегание трубок, шайб, полноценность вхождения крепежа в рабочие пазы.
2. Когда выполняется транспортировка тяжелых ульев, важно проверить надежность креплений и фиксации. Лучше облегчить улья от ненужной нагрузки, подвижных элементов коробки, чтобы не напугать насекомых. При обрыве тросов пчелы могут стать агрессивными от стресса, частично они погибнут.
3. В процессе перевозки важно работать в защитной робе, с мелкой сеткой и распылителем, чтобы защититься от атаки насекомых в случае аварийного падения улья.
4. Важно уделить внимание монтажу мелких деталей – от них зависят техническая работоспособность всей мобильной установки.

Заключение

Теперь вы знаете, что собрать апилифт своими руками вовсе не так сложно. Этот подход сэкономит средства на покупку промышленной тележки. Выполняйте этапы работы внимательно и проверяйте прочность креплений – тогда апилифт прослужит долгие годы.
