Как сделать бочку для бетономешалки своими руками

Делаем ручную бетономешалку из бочки своими руками, быстро и без особых затрат

Даже малоопытный строитель понимает, что долговечность любого сооружения зависит от качества использованных материалов. Нет смысла пояснять, где и когда применяется бетонный раствор, потому что можно ответить коротко – практически везде и всегда.

Проще всего конечно, купить готовый раствор в необходимом количестве. Но здесь есть свои сложности. Во-первых, сможет ли машина подъехать непосредственно к опалубке фундамента? Если да, то (во-вторых) как раскидать по ней весь объем? На это требуется время, а простой машины по вине Заказчика придется оплачивать не менее чем по 1 100 руб/час. Выход один – готовить раствор самостоятельно.

Но мы упомянули о качестве. Добиться его, делая замесы в корыте, да еще если в качестве наполнителя использовались материалы с крупными фракциями, довольно проблематично. К тому же нужно учесть, много ли его за 1 раз можно так приготовить?

Для частного сектора оптимальный вариант – бетономешалка, установленная непосредственно на участке. Покупать ее на короткий срок, для одноразового применения, смысла нет. Самая дешевая модель, на 65 л, стоит примерно 6 300 рублей, агрегат на 130 л – от 8 500 (подробнее о том, как ее выбрать, читайте здесь). Но потом куда ее девать, бетономешалку? Покупателя еще придется поискать.

Взять в аренду – тоже недешево. В сутки – примерно от 400 до 550 рублей. А если хозяин не в отпуске, а строит, например, по вечерам да в выходные?

Появляется слишком много вопросов, а ответ довольно простой. Сделать такую «технику» самому, из подручных материалов. Вот и рассмотрим, как собрать бетономешалку своими руками на примере простейшей конструкции. В качестве барабана можно использовать металлическую бочку на 200 л.

Нужно понимать, что емкость должна максимально очищаться. Если на ее внутренней поверхности будут неровности (куски засохшей краски или что-то подобное), то этого сделать не удастся. Тогда весь раствор выбрать не получится, часть его будет оставаться внутри и отвердевать. Такая бетономешалка долго не прослужит, так как в ней постепенно будет скапливаться застывший бетон.

«Ручная» модель

Понятно, что в такой конструкции для осуществления замеса раствора не используется двигатель – все делается вручную. Что понадобится для работы по сборке, каждый определяет сам.

Например, крепления деталей можно сделать сварными, а можно их «посадить» на болты. Кому как удобнее.

Емкость

Смысл в том, что бочка будет тем барабаном, в который загружаются компоненты для приготовления бетонного раствора. Для качественного перемешивания она должна свободно поворачиваться вокруг продольной оси.

Остается понять, как загружать и разгружать? Для этого обустраивается дверка. Естественно, на боку емкости придется делать вырез. Крепление такого «окна» производится при помощи петель. Нужно только предусмотреть наличие фиксатора (чтобы в процессе работы оно не раскрылось) и уплотнителя (для герметизации щелей между стенкой и дверкой).

С обеих сторон в бочке (в крышке и днище) точно по центру проделываются отверстия, в которые вставляется труба небольшого сечения. Она будет служить рычагом, «двигателем». Здесь возникает вопрос, как ее закрепить, учитывая толщину стенок бочки? Можно приварить непосредственно в крышке и днищу (кто сможет), можно – к фланцам, которые предварительно закрепляются в местах входа и выхода трубы из бочки на болтах.

Совет: для повышения качества перемешивания компонентов смеси на внутренних стенках емкости целесообразно наварить полосы железа. Они будут играть в процессе работы роль своеобразных лопастей, которые есть в любой бетономешалке, изготовленной промышленным способом.

Станина

Понятно, что загруженная бочка весит немало. Плюс – ее придется крутить. Поэтому основание должно быть не только прочным, но и устойчивым.

Материалом для такой подставки может быть или металл, или древесина. Используются уголки, профили, толстые доски. Конструкция такого основания под бочку представляет собой 2 треноги, которые скрепляются продольными упорами (полозьями). Их высота должна обеспечивать удобство работы с бетономешалкой. Нужно подумать и о том, чтобы такую «сборку» было несложно перемещать по территории.

Здесь есть нюанс — треноги могут быть одинаковыми, тогда придется для слива раствора под бочку ставить какую-то посуду типа корыта (на видео хорошо показано), так как емкость будет располагаться горизонтально. Можно стойки сделать разными по высоте, но тогда раствор придется или вынимать вручную, или придумать механизм для изменения положения бочки. Последнее только усложнит конструкцию.

На вершинах треног можно установить обрезки труб немного большего диаметра, в которых и будет вращаться рычаг. Если укрепить фланцы с подшипниками, то работать будет легче. Но исполнить это несколько сложнее.

Советы

Нужно предусмотреть, чтобы такую бетономешалку можно было перемещать в одиночку. Следовательно, бочка должна сниматься со станины.

Можно соорудить и более сложную конструкцию, автоматизировав весь процесс. Для этого в качестве исполнительного элемента используются различные устройства. Вот только несколько вариантов:

• эл/двигатель;
• велосипедный привод;
• бензиновый агрегат.

Для облегчения ручного труда можно установить и редуктор. Каждый думающий хозяин сам выберет оптимальную конструкцию, а о самой простейшей мы рассказали.

Источник

Бетономешалка из бочки и двигателя от стиралки

Давно мечтаете о бетономешалке, но не знаете, какую именно выбрать для дома? Сделайте бетономешалку своими руками, и тогда она вас точно устроит.

Потребуется металлическая бочка объемом 200 л, движок от стиральной машины и некоторые другие детали, которые легко достать.

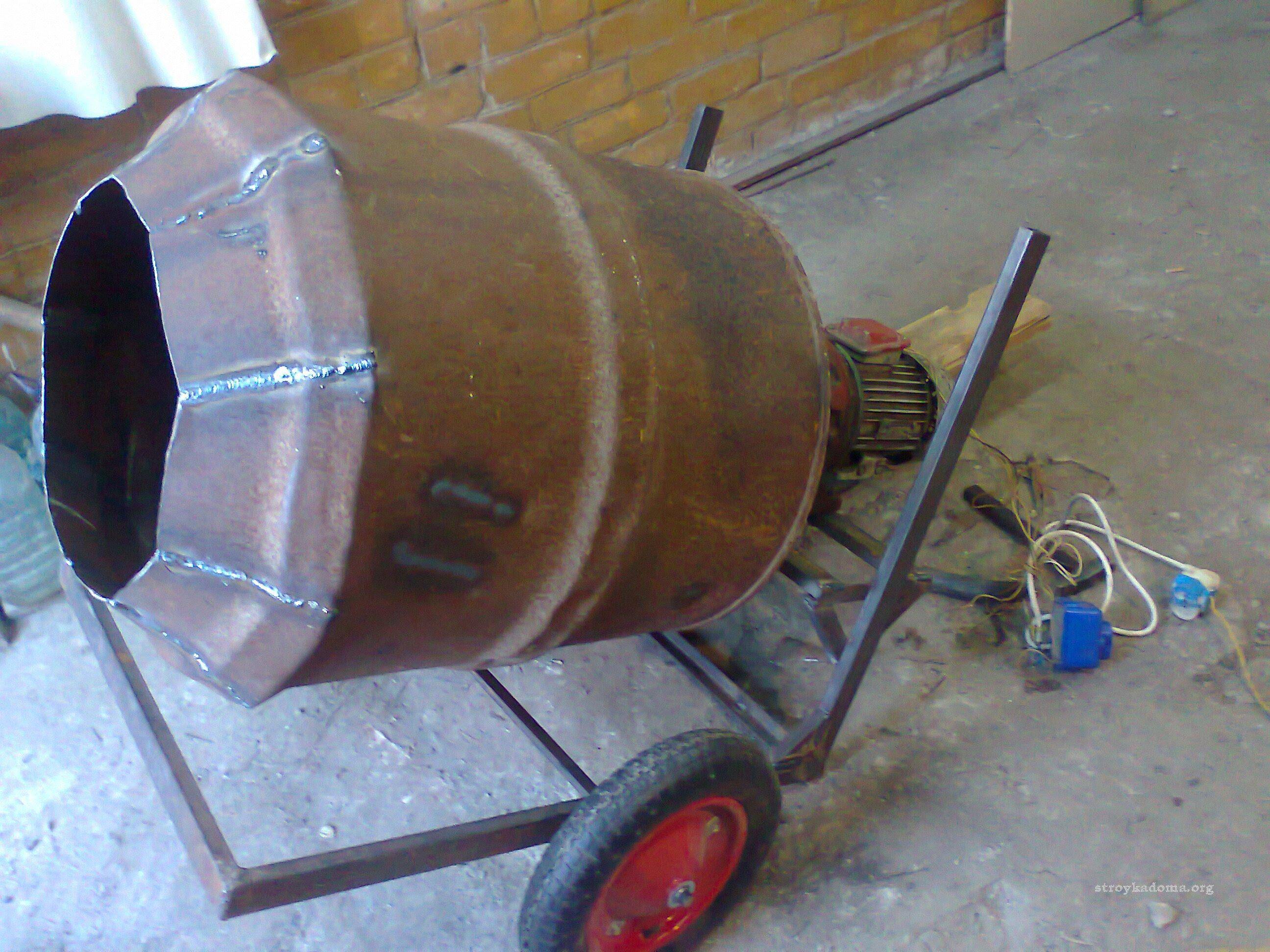

Первым делом автор делает разметку, срезает горловину и отрезает верхнюю часть бочки. Потом с помощью болгарки по разметке нужно сделать прорези.

Далее с помощью рук и молотка загибаем «лепестки». Затем их нужно будет сварить. На эти «лепестки» автор надевает горловину от бочки (предварительно ее нужно уменьшить в диаметре) и обваривает.

Основные этапы работ

На следующем этапе потребуется автомобильный колесный диск. С помощью УШМ отрезаем все лишнее, а потом нужно будет вырезать центральную часть.

После этого свариваем вместе два ранее вырезанных борта колесного диска, и получаем шкив.

Используя куски профильной трубы прямоугольного сечения, автор решил усилить дно бочки. Сверху мастер прикручивает на болты вырезанную часть колесного диска.

Из профильной трубы 25х50 мм мастер сваривает раму для бетономешалки. Она представляет собой две стойки, которые соединены перемычкой, и траверсу, закрепленную на шарнирах.

К траверсе нужно приварить площадку, к которой крепится автомобильная ступица, а к ней — вырезанная ранее часть колесного диска.

На последнем этапе останется только закрепить двигатель на раме бетономешалки. Далее устанавливаем большой шкив и натягиваем ремень.

Самодельный шкив необходимо приварить к профильным трубам, которые используются для усиления нижней части (дна) бочки.

Подробно о том, как своими руками сделать бетономешалку из 200-литровой бочки и двигателя от стиралки, смотрите на видео.

Источник

Как сделать простой бетоносмеситель в домашних условиях

Бетономешалка из бочки: преимущества

Бетономешалка, собранная своими руками, помогает сэкономить время и облегчить тяжелую работу. Самодельная бетономешалка предназначена для смешивания цемента и песка с водой для получения бетона, без которого нельзя обойтись при любых строительных работах, особенно при постройке дома, бетонного крыльца, обустройстве дорожек и т.д.

Для изготовления бетономешалки рекомендуется использовать 200-литровую бочку.

Конечно, можно сделать бетон вручную, вооружившись корытом с лопатой. Но зачем прикладывать столько усилий, когда для этого можно использовать специальное оборудование. Приобретать бетономешалку, если вы не планируете брать строительные подряды, не имеет смысла. Гораздо экономичнее изготовить ее самостоятельно.

Схема устройства бетономешалки.

Приспособление, которое у вас в результате получится, простое и надежное в обращении. Все, что от вас потребуется, – это засыпать в определенных пропорциях компоненты в барабан и добавить воды.

Большим преимуществом в собственном изготовлении бетономешалки будет значительная экономия денег на приобретении заводской модели. Недостатком здесь будет лишь отсутствие опыта в изготовлении подобных механизмов, особенно если образование у вас не техническое. Но если вы упорны и любите мастерить, то обязательно справитесь. Тем более, что все необходимые детали найдутся в хозяйстве. Поищите в гараже или сарае.

Для самостоятельного изготовления бетономешалки вам потребуется: емкость (старая бочка), в которой будет происходить замешивание раствора, ось вращения, электродвигатель (если вы не хотите вращать барабан руками) и рама для основания, на которую все это нужно крепить.

Как сделать бетономешалку – ключевые этапы работы

Схема бетономешалки своими руками: 1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель.

Бетономешалку из бочки изготавливают следующим образом.

Сборка каркаса будущего агрегата. Он должен быть прочным, поскольку ему придется выдерживать огромные нагрузки. В качестве основания хорошо подойдет стальной уголок 130 мм. Если вы не владеете навыками работы со сварочным аппаратом, то нужно подготовить болты для сборки рамы. Лучший вариант – болты диаметром 27 мм. Наклон бочки к основанию должен быть под углом 35°. Если не нашлось подходящего двигателя, то привод можно сделать ручным. Конечно, придется прикладывать определенные усилия, но все равно это лучше, чем лопатой мешать бетон в корыте.

Прежде чем ставить бочку на редуктор, к ее днищу надо прикрепить зубчатый венец (стальной диск с зубьями), желательно от двигателя “Волги”. Как показала практика, он лучше всего подходит для этой цели: изготовлен из каленого металла и на внешней стороне имеет зубья.

Проще всего прикрепить венец сваркой. Но если бетономешалка собирается без применения сварочного аппарата, венец к днищу бочки нужно крепить болтами. Для этого переверните бочку вверх дном и приложите венец к днищу. Керном (стержнем с заточенным концом) сделайте на днище бочки отметки: в отверстие венца вставьте керн острым концом и ударьте по тупому молотком. После этого уберите венец и с помощью дрели строго по отметкам, сделанным керном, просверлите отверстия. Затем венец положите обратно на днище бочки так, чтобы отверстия совпали. Вставьте болты и гаечными ключами закрутите на них гайки.

Поставьте редуктор на раму. Проделайте все тоже самое, что и с венцом. Керном разметьте место под отверстия на раме, просверлите отверстия, прикрутите болтами редуктор к раме, а на него установите саму бочку, не забыв предварительно установить в ней лопатки, чтобы качественно замешивать бетон. Сделать их нетрудно. Можно просто при помощи болтов внутри бочки по длине закрепить 3 уголка на расстоянии, равном друг от друга. Малый шкив редуктора замените подходящей шестерней. Она и будет приводить тяжелую емкость с бетоном в движение. Можно взять малую шестерню от бендикса стартера той же “Волги”.

Самая важная часть бетоносмесителя – двигатель. Его нужно прочно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном нужен штурвал, а не просто ручка. Для его изготовления можно взять обрезок трубы (втулку) и в нее радиально закрутить стержни. После этого надеть на дополнительный редуктор и зафиксировать. Но если такая конструкция вызовет сложности, то можно просто готовый раствор из емкости брать лопатой. Только перед этим не забудьте ее выключить и дождитесь, когда она полностью остановится.

Преимущества самодельной конструкции

Работа с самодельной бетономешалкой

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

• Самодельная конструкция может иметь удобную для пользователя конфигурацию.
• Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
• Исключаются проблемы с обслуживанием и ремонтом агрегата.
• И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

Бочки для изготовления бетономешалки

• Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
• Пруток диаметром 30 мм, для изготовления оси.

Кругляк для оси

1. 2 отрезка длиной по одному метру, для опорных элементов;
2. 2 по 50 см, для распорок рамы, для придания ей жесткости.

Профильный швеллер

• Любой автомобильный руль.
• Петли дверные.

Петли на крышку люка

• Аппарат для сварки.
• Ножовку по металлу.
• Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

Лучше всего подготовить гараж или открытое пространство.

Площадка для сборки конструкции

• Все необходимые инструменты расположить под рукой.
• Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

Бетономешалка из бочки — сделай сам чертеж конструкции

Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Мобильная конструкция

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

В процессе сборки, следует контролировать на прочность все соединения конструкции.
При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту

Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

Сборочный чертеж изделия из бочки

На чертеже основные узлы:

• Поз. 4 – барабан или бочка.
• Поз. 5 – лопасти.
• Поз. 7 – опора.
• Поз. 9 – емкость для раствора.
• Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

• Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
• Усилить дно можно приварив дополнительно металлический лист.

• По центру верха и низа бадьи выполняются два отверстия.
• Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
• В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
• Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

Установка лопастей в бочке

Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

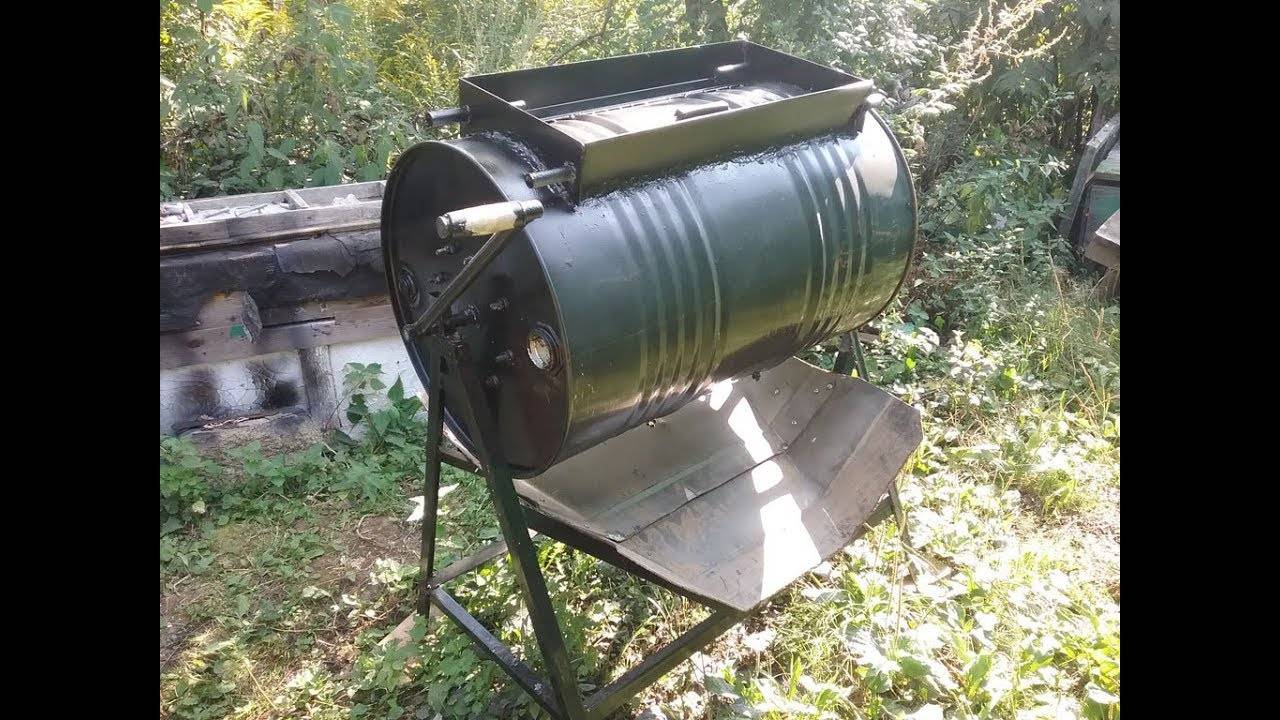

Ручная бетономешалка из бочки

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

• Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
• Привариваются втулки с другого конца длинных швеллеров.
• Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
• Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Привод для самодельной бетономешалки

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

• На ось двигателя устанавливается небольшая звездочка.
• На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
• Соединение элементов выполняется цепной передачей.
• По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

• Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
• При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
• Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

Наклонная конструкция бетономешалки

• При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
• Маховик стиральной машинки можно установить вместо руля.
• Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

• Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
• Демонтаж двигателя из стиральной машины и замена его валом.
• Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
• Герметизация сливного отверстия бака.
• Фиксация емкости на жесткую основу.
• Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
• Монтаж защитного кожуха.

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

Задумали стройку? Тогда вам понадобится бетономешалка для замеса цементного раствора. Но где ее взять? Купить – дорого, тем более понадобиться она может всего один раз.

Выходом может стать самодельная бетономешалка из стиральной машины. Если у вас есть старая стиралка с рабочим двигателем, тогда вы сможете самостоятельно изготовить технику для хозяйственных нужд.

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.

1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.

1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.

1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Получилось большое сито. Для удобства работы к ситу привинчиваете ручки. Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!

В «груше» остаётся просеянный песок и каменная пыль.

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.

Бетономешалка из бочки

Устройство любой такой бетономешалки не слишком сложное, а потому ее тоже реально воплотить в жизнь из имеющихся материалов.

В данной конструкции реализовано движение наискосок, раствор ходит от одного края емкости к другому. Возможны 2 варианта исполнения: бетономешалка ручная и бетономешалка с электроприводом. Поговорим о первом, но второй от него отличается не сильно, лишь необходимо установить двигатель, звездочки, цепь.

Обычно разъем для заполнения располагается в днище. Это отрезанная часть (около трети), соединенная с дном петлями, обеспеченная уплотнительной резиной по периметру и блокирующаяся 2 замками.

Чтобы загрузить бочку, ее поворачивают люком кверху. Для выгрузки опускают вниз. Не нужно орудовать лопатой или мастерком, раствор сам спустится в емкость.

Бетономешалка из стиральной машинки

Но в этом исполнении существует жирный минус, суть которого в том, что раствор будет необходимо выгребать мастерком. Чтобы избежать таких неудобств, лучше сделать все самому, установив двигатель и бак на каркасе собственной работы.

Рассмотрим каркас типа «качели». Эта конструкция имеет ряд положительных особенностей:

• ее просто очищать от раствора
• она рассчитана на большие нагрузки
• она достаточно мобильна, ее просто передвигать.

Изготовить «качели» не составит особого труда:

Соединяем с помощью сварки 2 треугольника из уголка 50×50 миллиметров. Основание делается из 2 отрезков высотой 0,6 метров, стороны из 4 отрезков по 0,8 метров. Располагаем их напротив друг друга, привариваем к сторонам два уголка по 0,5 метра. Надежная конструкция из 2 треугольников готова.

На верх треугольников варим 2 гайки (можно куски труб), чтобы была возможность у вала, диаметром примерно 25 миллиметров, проворачиваться без затруднений. Для застопоривания делаем сварку на краях вала. Она позволит ему никуда не деться с отверстия.

Берем 2 уголка по 1,4 метра и 3 по 0,4 метра. С помощью сварки делаем лесенку, расположив средний уголок по центру. Средним уголком сильно варим ее к валу. Качели с передвигаемыми концами готовы.

Активатор демонтируем. Стальные полосы 50×4 миллиметра режем, чтобы вышли 2 заготовки по 0,9 метров длины. В них посредине делаем отверстия под размер резьбы оси. Об оси нужно подумать заблаговременно, устанавливаем на конце крепление шкива, другой конец должен быть с резьбой, выглядывать на пять сантиметров из дна.

Для придания пластинам формы лопастей, необходимо их слегка согнуть. Монтируем их на ось под углом 90 градусов, фиксируем гайкой и привариваем.

Тестируем лопасти. Они должны проходить без затруднений, не касаться бака. Напротив качели располагаем двигатель. Для фиксации штатными шпильками проделываем дырки в уголках лесенки. Для защиты двигателя от воды врезаем кожух из резины.

Подключаем двигатель к сети для проверки бетономешалки. Освобождение от раствора происходит через поднятие качели за сторону с двигателем. Если нужно, чтобы бак находился под определенным углом, то внизу него располагают костыль формы Т.

Все, готово. Теперь Вы знаете, как можно сделать бетономешалку своими руками.

Советы по эксплуатации

Функционально «малые формы» бетономешалок ничем не отличаются от серьезных промышленных моделей. Но чтобы эксплуатация самодельных устройств была производительной и удобной, нужно соблюдать ряд правил

Кроме того, особое внимание стоит уделить выполнению требований техники безопасности

Правила работы на ручной бетономешалке:

Перед работой необходимо проверить изоляцию кабелей и контактов

Уделить внимание наличию заземления.
Поскольку бетономешалка вибрирует, то перед эксплуатацией нужно подтянуть винтовые соединения. Если устройство передвижное, то необходимо поставить упоры под колеса.
Работающий агрегат должен быть всегда в пределах видимости

Нельзя разрешать подходить к нему посторонним, особенно детям.
Категорически запрещено проверять качество смеси при работающем двигателе. Палка или лопата, помещенная в это время в барабан, может сломаться и нанести серьезную травму работнику.
Если бочка долго не используется, то её рекомендуется смазать старым раствором. Тогда она сохранится гораздо дольше.

Таким образом, можно изготовить несколько вариантов бетономешалок своими руками

Важно соблюдать необходимые правила техники безопасности, и тогда рабочий процесс принесет отличные результаты

Как работают бетономешалки

Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

1. гравитационный;
2. принудительный механический;
3. принудительный вибрационный;
4. комбинированный гравитационно-механический.

При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.

При вибрационном замешивании бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.

Заключение

Достоинство самодельной бетономешалки заключается в том, что при необходимости частичного слива бетона необходимо просто взяться за противоположный конец «качелей», на котором располагается двигатель от стиральной машины, и приподнять его на нужный уровень. Бетономешалка опустится, бетон вытечет в нужное место.

Недостаток всей конструкции бетономешалки заключается в том, что для придания бочке необходимого угла, под нее придется подкладывать специальный опорный элемент, изготовленный в Т-образной форме. Однако, бетономешалка, изготовленная своими силами из старой стиральной машины, оказывается вполне рабочим агрегатом.

Кроме этого из б/у стиральной машины так же можно сконструировать:

• газонокосилку,
• траворезку,
• электровелосипед,
• медогонку,
• гончарный круг,
• дровокол,
• фрезер,
• насос для полива,
• токарный станок,
• соковыжималку,

Источник
