Как сделать деревянный замок своими руками

Фанерный навесной замок своими руками

Для хранения каких-либо вещей или ценностей издавна люди пользовались сундуками или комодами, которые закрывались на замок. И хотя сегодня для этой цели используются сейфы, сундуки и комоды все еще актуальны, особенно в старинных интерьерах.

В данном обзоре автор показывает, как своими руками изготовить навесной замок из фанеры для домашнего хранения вещей. Для работы нам понадобится тонколистовая фанера, инструменты для деревообработки и умение с ними работать.

Для начала необходимо нанести разметку на лист фанеры. Обозначим основные части и механизмы при помощи карандаша или наклейки чертежа на заготовки.

Начинаем вырезать все детали. В верхней крышке просверливаем отверстие под ключ. После этого просверливаем два отверстия на верхних ушках передней и задней части замка.

При помощи цилиндрической палочки делаем заглушки с обеих сторон, напротив друг друга. Вторая палочка будет скрепляющим стержнем обеих стенок замка.

Основные этапы работ

На следующем этапе к задней стенке приклеивается внутренняя часть корпуса замка и механизм открывания и закрывания замка. Устанавливается пружинка из шариковой ручки для автоматического закрывания зажимного клина.

Дужка для открывания/закрывания замка также изготовлена из фанеры. Обтачиваем и подгоняем под заданную толщину стенок замка.

Просверливаем с одного края дужки отверстие для установки на валик. С обратной стороны вырезаем небольшой паз для плотного закрытия замка. Соединяем заднюю стенку с дужкой, установив направляющий валик для ключа.

Ключ вырезаем по форме гнезда для него. Просверливаем центрирующие отверстие и выпиливаем декоративные пазы.

Соединяем обе части вместе. Зашлифовываем и проверяем работоспособность. Если сборка произведена правильно, то замок будет с лёгкостью открываться и закрываться автоматически, при надавливании на дужку.

Самое интересное в этой самоделке то, что можно изготовить точно такой же навесной замок, только из листового металла.

Источник

Деревянный кодовый замок

Оказывается, кодовые замки можно делать не только из железа, но и из дерева. Вряд ли его можно использовать на практике, но простая конструкция выглядит довольно изящно. Неплохой проект, чтобы помастерить на выходных. К тому же модель хорошо показывает, как на самом деле работают кодовые замки (ведь ими интересовался даже сам Ричард Фейнман).

Кстати, никто не мешает изготовить всё из железных деталей по тому же принципу — получится настоящий кодовый замок, который можно использовать в деле!

Автор поставил цель сделать кодовый замок максимально простой конструкции и, кажется, добился успеха: в нём всего 11 деталей.

При этом замок вовсе не выглядит уродливым, совсем наоборот.

В отличие от настоящих замков, главной целью была не эффективная работа, а наглядность, чтобы показать работу механизма в действии. Поэтому корпус сделан открытым, все внутренности видны как на ладони.

Как и в настоящих замках, механизм состоит из трёх роторов или колёсиков. В каждом есть выемка. Когда три выемки выстраиваются в ряд, засов опускается в поучившуюся тройную бороздку — и замок открывается.

Передний ротор напрямую соединяется с диском набора цифр, а остальным движение передаётся через шипы. За первую цифру отвечает дальнее колёсико.

Потом вращение происходит в обратную сторону, пока среднее колесо не становится на своём место. В конце концов, вращается только передний ротор.

Вращать можно как вправо-влево-вправо, так и влево-вправо-влево. Кстати, это правило распространяется и на обычные механические кодовые замки.

К сожалению, детальные чертежи деревянной модели находятся в платном доступе. Но по фотографиям и видеоролику можно довольно точно восстановить размеры. Конструкция действительно очень простая. Если слегка поиграться с деревянными заготовками, то получим нечто, очень близкое к оригиналу. Как вариант, можно заранее прикинуть в САПР типа AutoCAD, как это делал сам автор.

Естественно, замок масштабируется: делайте модель любого размера, какой нравится.

Источник

Как сделать накладной дверной замок из подручных материалов

Вовсе не обязательно тратить деньги на покупку заводского накладного замка, ведь при желании его можно сделать самостоятельно из подручных и всем доступных материалов.

На первый взгляд, конструкция самодельного замка очень простая, и может показаться, что толку от него будет мало.

Однако на самом деле замок прекрасно справляется со своей основной функцией.

Но при этом обойдется вам такое запорное устройство практически за копейки. И в конце концов, не зря говорят: «все гениальное — просто».

Этой интересной и полезной идеей поделился с нами автор YouTube канала Mr Novruz. Берите на заметку!

Основные этапы работ

Для начала необходимо найти в куче металлолома кусок толстого листового металла.

Вырезаем из него заготовку прямоугольной формы (размеры на ваше усмотрение), и высверливаем по краям четыре отверстия.

После этого нужно просверлить еще одно отверстие для «замочной скважины». В это отверстие вставляем втулку с плотно насаженным металлическим кольцом.

Вырезаем из листового металла запирающую пластину, и привариваем ее к металлическому кольцу на крепежной пластине.

Дополнительно в верхней части пластины приваривается упор, изготовленный из кусочка квадратного прутка.

На следующем этапе из листового металла вырезаем еще одну пластину (ответную планку). Высверливаем в ней отверстие, вставляем в него болт, и обвариваем.

В самой запирающей пластине нужно будет вырезать паз под диаметр болта.

В завершении останется только приварить кусок квадратного прутка к металлическому кольцу. В него будет упираться подвижный крючок, закрепленный на конце ключа. Потом надо будет изготовить сам ключ.

Красим обе части самодельного накладного замка, и прикручиваем их к двери или калитке с помощью саморезов.

Видео по теме

Подробнее о том, как сделать накладной дверной замок, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Источник

Фанерный навесной замок своими руками

«Изготовление действующего деревянного навесного замка с использованием программного обеспечения Adem и настольной фрезерной машины RolandModelaMDX-15»

«Изготовление действующего деревянного навесного замка

и настольной фрезерной машины RolandModelaMDX-15»

МБУ СОШ №75 445005, г. Тольятти,

Цель работы: изготовление действующего деревянного навесного замка

С помощью программного обеспечения ADEM версий 8.1 и 8.2 разработать чертежи деталей изделия; Создать технологический процесс для фрезерования деталей на фрезерной машине RolandMDX-15 Сборка изделия и отделка изделия

О происхождении и развитии искусства изготовления навесных замков известно очень мало. Китайские ученые защитившие в 2004 году докторские диссертации на эту тему, провели анализ различных навесных замков по типам и форме дуги и охранной пружины. Несмотря на отсутствие исторических записей, по их мнению, навесные замки изготовлялись еще в Древнем Китае, то есть как минимум пару тысячелетий на

Правда, некоторые западные ученые считают, что замки в Китае появились немного позже, чем в Западной Европе. Считают, что конструкция навесных замков появилась примерно во II-III вв. в Римской Империи. Присутствует существенное сходство между замками изготовленными в Древнем Китае и в Скандинавии датируемыми концом эпохи викингов, несмотря на то, что влияние Римской Империи на их культуру исключено.

Но навесные замки с охранной пружиной на дуге впервые использовались императорами и богатыми чиновниками эпохи Цзинь (265-420 н. э.). Вполне возможно, что появление замков в Китае в это время связано с налаживанием торговых отношений с Индией и Ираном, в которых получали распространение некоторые римские технологии. Так в Китай попали навесные замки, где уже были адаптированы к китайской культуре. Навесные замки, помимо средства защиты от воров, были привлекательными и интересными символами и подчеркивали социальный статус владельца.

В культурах разных стран навесным замкам часто придавали формы различных амулетов, животных и оберегов. Считалось, что они способны привлекать счастье, удачу и богатство в дом.

Идея нашего деревянного замка частично заимствована из книги TimDetweiler – MakingWorkingWoodenLocks (Создаём деревянные замки)

Книга рассказывает о создании небольших замков из дерева. Имеются схемы. Меня очень заинтересовали некоторые конструкции, а так же хотелось узнать, действительно ли будет работать механизм замка. За основу я выбрал одну из моделей.

Размеры на чертежах даны в дюймах, при построение дюймы были переведены в сантиметры и миллиметры, в чертежи были внесены изменения. Изменён масштаб чертежей, для рабочего стола нашего станка (150х100).

Первое – это корпус замка. Поскольку навесной замок никак не защищен полотном двери, корпус выполняет основную защитную функцию. Именно в корпусе замка размещен механизм секретности, а также именно в корпусе происходит запирание и фиксирование запорной дужки навесного замка

1.Внутренняя стенка. Чертёж построен инструментами: ломаная, дуга, окружность. Выполнена сборка элементов. Толщина детали 9мм, изготовлено 3 детали из фанеры 3мм, детали собраны клеевым соединением.

2.Передняя стенка. Чертёж построен инструментом окружность с заданным диаметром, тримирование. Выполнена сборка элементов. Деталь изготовлена из оргстекла 3мм.

3.Задняя стенка. Чертёж построен инструментом окружность с заданным диаметром, тримирование. Деталь выполнена из фанеры 3мм.

Вторая важная составляющая навесных замков – запорная дужка

4.Дужка. Чертёж построен инструментом окружность с заданным диаметром, ломаная, тримирование. Деталь толщиной 9 мм. Выполнена в количестве 3 штук из фанеры 3 мм, собраны на

.

5.Механизм отпирания. Чертёж построен инструментом окружность с заданным диаметром, ломаная, тримирование. Деталь толщиной 9 мм. Выполнена в количестве 3 штук из фанеры 3 мм, собраны на клею.

6.Защёлка. Чертёж выполнен инструментом прямоугольник и отрезок. Деталь выполнена из фанеры 3 мм – 1 штука.

7.Ключ. Чертёж выполнен инструментами окружность и ломанная. Выполнена сборка элементов. Детальвыполнена из фанеры 3 мм.

8. Пружина. При изготовлении пружины я столкнулся с неожиданной проблемой, фанера не обладает необходимой гибкостью. Решение пришло неожиданно, для изготовления использована бамбуковая пластина от кухонной салфетки.

Изделие в сборке

Раскладка по листам.

Технологический процесс. Фрезерование. Сверление отверстий.

Фрезерование внутренней стенки выполнено фрезой концевой двухзаходной 2мм

Рабочая подача 300 мммин

Фрезерование деталей 2,3,4,5,6,7 выполнено фрезой концевой 3мм

Рабочая подача 300 мммин

Изделие изготовлено из фанеры 3мм и оргстекла.

Детали обработаны морилкой.

Дужка замка, внутренняя стенка, механизм запирания собраны на клею из трёх деталей толщиной 3мм.

Корпус замка собран с помощью мебельного шканта.

Вывод: Цель работы достигнута. Был изготовлен деревянный замок с работающим механизмом, который можно использовать для дизайна и как наглядный материал на уроках технологии.

Список используемой литературы:

Руководство для пользователя CAD/CAM/CAPP ADEM 8.0. Руководство для пользователя фрезерно-гравировального станка «MODELA MDX– 15». Системы автоматизированного проектирования технологических процессов, приспособлений и режущих инструментов. Учебник для вузов по спец. “Технология машиностроения”, “Металлорежущие станки и инструменты”/, , ; Под общ. ред. . – М.: Машиностроение, ADEM CAD/CAM/TDM. Черчение, моделирование, механообработка. Авторы:, , – СПб.: БХВ-Петербург,2003.- 320с. , , «Компьютерная графика»

Деревянный сундук своими руками: как сделать, чертежи и размеры

В целях экономии пространства в доме можно использовать для хранения различных вещей сундуки. В них отлично разместятся объемные одеяла и подушки, которые часто днем лежат у изголовья кровати, так как хозяйка не может найти места для их хранения. Сундук из дерева под старину своими руками изготовить несложно, если воспользоваться пошаговым руководством.

Что нужно, чтобы сделать сундук из дерева своими руками

Для изготовления сундука из дерева специалисты рекомендуют заранее позаботиться о приобретении:

• ручного фрезера с копировальной фрезой;
• электролобзика;
• торцовочной пилы;
• шлифовальной машины;
• дрели либо шуруповерта;
• сверла по дереву;
• струбцин (наиболее удобны в использовании F-образные);
• напильника;
• молотка;
• рулетки;
• карандаша.

Также немаловажно заранее отправиться в строительный магазин для закупки материалов:

• сухой строганой обрезной доски, размер которой достигает 25×100 мм (20 м);
• фанеры, толщиной 4 мм (1 лист 150×150 см);
• мебельных чопиков из дерева;
• гвоздей для мебели;
• обыкновенных гвоздей;
• шурупов для деревянных изделий;
• ввертных петель;
• петель для навесного замка;
• навесного замка;
• бейца;
• кисти;
• клея ПВА столярного или строительного.

Размеры сундука из дерева

Прежде чем приступать к изготовлению сундука, следует продумать его размеры. Слишком габаритное приспособление для хранения вещей будет занимать много места в помещении, а в маленький вариант не поместятся объемные предметы.

Для создания чертежа деревянного приспособления стоит воспользоваться компьютерной программой по типу Компаса, AutoCad или Solidworks.

Чтобы изготовить стены сундука, можно воспользоваться листами фанеры либо фанерованным ДСП, толщина которого достигает 16 мм. Выполняя разметку, стоит придерживаться рекомендуемых размерных характеристик заготовок:

1. Размеры передней и задней стенок должны быть в пределах 260×850 мм.
2. Размерные характеристики боковых стенок – 260×370 мм.
3. Размер днища 370*820 мм.
4. Крышка – 422×872 мм.

Для изготовления опорных элементов днища своими руками можно воспользоваться деревянными брусьями, размер которых 15×15 мм. Рейки для крепежа выпиливают из досок. Рекомендуемые параметры крепежных реек сундука 15×33х696 мм.

Чтобы изготовить ножки сундука своими руками, стоит воспользоваться заготовками из досок толщиной 15 мм. Для украшения целесообразно собрать квадратные рамочки, которые вырезаны из доски сечением 9×33 мм.

Ниже можно ознакомиться со схемами сундука из дерева своими руками.

Чертежи сундука из дерева

Важно четко соблюдать рекомендуемые параметры сторон для прямоугольной конструкции, изготовленной своими руками Размеры деталей сундука из клееной фанеры можно варьировать, в зависимости от планируемых габаритов поделки Чертеж с описанием деталей и параметров конструкции поможет создать сложную модель с дополнительными внутренними ящиками Развернутый чертеж сундука с указанием параметров деталей поможет начинающим мастерам

Из какого дерева делают сундуки

Изготовить сундуки своими руками можно из различных материалов. Ниже описаны варианты, которые чаще всего используются.

Фанерные листы

Фанерные листы можно приобрести в строительном магазине. Толщина изделия разнообразна, а стоимость доступна. С листами просто работать благодаря их способности сохранять форму.

Фанера – экологически чистый вид материала

Мебельные щиты

Мебельные щиты изготовлены из различных пород дерева. Материал отличается прочностью, что дает возможность создать любую конструкцию. Для проведения работы потребуются минимальные знания столярного дела.

Главное преимущество мебельных щитов – идеальная гладкость поверхности

Мебельная доска

Мебельная доска – более дешевый аналог мебельного щита. Процесс кроения отличается простотой. Главный минус – мебельную доску приобрести в строительном магазине невозможно.

Мебельные доски отличаются прочностью и долговечностью

Фанера с мебельной доской

Фанеру с мебельной доской используют в изготовлении контейнеров для хранения постельного белья либо игрушек чаще всего. Комбинирование материалов позволяет создать наиболее надежную, прочную, но при этом и красивую конструкцию для хранения вещей.

Фанера с мебельной доской – самый распространенный материал для создания сундуков

Как сделать сундук из дерева

Описанный ниже поэтапный процесс изготовления различных видов сундуков позволяет избежать ошибок в процессе работы. Начинающим мастерам лучше обратить внимание на простую модель.

Простой самодельный сундук из дерева своими руками

После завершения процесса выпиливания деталей и отшлифовки их наждачной бумагой можно приступить к сборке конструкции:

1. К внутренним сторонам стенок приворачивают опорные брусья таким образом, чтобы они зашли заподлицо с расположенными внизу кромками сторон.
2. Четыре стены короба необходимо соединить саморезами, диаметр которых находится в пределах 3,5×53 мм. Шляпки саморезов можно прикрыть скрытыми накладными ножками.
3. Днище следует вложить в корпусную часть, которая установлена на опоры. Фиксацию днища выполняют саморезами. Конструкция становится прочной и жесткой. Корпусная часть готова.

4. Детали ножек склеивают между собой на уголок. Полученные элементы просушивают на протяжении 24 часов. При этом рекомендуется стянуть их струбциной.

5. Дерево покрывают морилкой и небольшим количеством лака.
6. Короб переворачивают. Ножки накладывают и прикручивают к уголкам. Саморезы вворачивают с внутренней стороны корпусной части.
7. К внешней стороне задней стенки необходимо приклеить крепежные рейки и зафиксировать их тремя шурупами. Соединения просушивают. На рейку закрепляют рояльную петлю.

8. Кромки крышки окантовывают накладками посредством приклеивания их к торцевой части. Клей просушивают, а накладки фиксируют малярной лентой.
9. Теперь можно приступать к навешиванию крышки. Для того чтобы добиться самостоятельного удерживания крышки в открытом положении, стоит заняться установкой складных либо телескопических раздвижных кронштейнов.
10. Для декорирования сундука можно использовать квадратные рейки, которые фиксируют с помощью термоклея. Они также нуждаются в шлифовке, обработке морилкой и покрытии лаком.


Сундук с функцией пуфа своими руками может стать украшением комнаты

Пиратский сундук из дерева своими руками

Пиратский сундук – отличное решение проблемы хранения детских игрушек. Он может стать не только конструкцией, в которой разместится большое количество предметов, но и украшением комнаты ребенка.

Изготовить сундук пирата своими руками из дерева довольно просто, если придерживаться пошагового процесса, составленного специалистами.

Прежде чем приступить к сооружению конструкции своими руками, стоит приобрести:

• мебельный щит;
• дверные петли;
• лобзик;
• ремни, изготовленные из кожи;
• 2-компонентный клей;
• ролики для мебели;
• шпаклевку (для древесины);
• электродрель с насадкой к ней («перо»);
• акриловую краску (белого, коричневого, молочного, синего цветов);
• прочную веревку;
• пудру «золото»;
• золотую поталь;
• шпатель для имитирования древесного среза;
• клей, предназначенный для сусального золота;
• молоко;
• муку;
• пластиковый либо бумажный трафарет с пиратскими картинками;
• декоративный воск.

Пошаговый процесс сборки:

1. Детали будущего сундука вырезают из мебельного щита согласно выкройке. В области соединений элементов обозначить шипы.

2. Замковые соединения фиксируют с помощью клея.

3. Контейнер для хранения вещей покрывают слоем штукатурки.

4. Пиратский сундук, изготовленный своими руками, окрашивают во внутренней и внешней части в синие либо карамельные тона.
5. К краске коричневого оттенка необходимо добавить небольшое количество молока и муки. Тщательно перемешанный состав должен напоминать по густоте сметану.
6. Смесь наносят на область наружных стенок конструкции. С помощью шпателя нужно пройтись по этим мазкам, чтобы придать изделию эффект проступающей древесины.

7. Используя трафарет, необходимо нанести на крышку пиратский рисунок.
8. Внутри сундука сделать клеевую основу, предназначенную для сусального золота.
9. Конструкцию оклеивают поталью.

10. С внешней стороны наносят воск, который был предварительно смешан с небольшим количеством золотой пудры.
11. Поверхность изделия шлифуют.

12. С нижней части изделия устанавливают ролики, а крышку закрепляют дверными петлями.

13. В крышке просверливают пару отверстий, через которые можно пропустить веревки. Их стоит затянуть морским узлом. Изделие обхватывают кожаными ремнями с боковых частей.


Пиратскую тематику можно усилить при помощи дополнительных элементов декора

Старинный сундук из дерева своими руками

Для старинного сундука своими руками потребуется силовые элементы выполнить из бруса. Боковые стены изготавливают из брусковых кубиков, которые склеивают между собой. Раму тоже можно выполнить из бруса, но при этом необходимо обшить ее досками:

1. Заготовки отмеряют и нарезают согласно размерным характеристикам чертежа. С этой целью можно воспользоваться маятниковой пилой, чтобы добиться максимально ровных краев.

2. Кубики для склеивания боковых стенок аккуратно нарезают. Из них выполняют сборка боковых стенок. Для склеивания элементов можно воспользоваться клеем ПВА. Стянув детали струбциной, получится добиться качественного склеивания.

3. Длинные стенки также фиксируют между собой с помощью клея и гвоздей. Крайние брусья можно не прибивать, чтобы не испортить внешний вид сундука.
4. Соединив эпоксидный клей с измельченными опилками и клеевой основой для древесины, стоит замазать обнаруженные на боковых стенках дефекты. Как только клей высохнет, можно отшлифовать поверхность.
5. На каждую стыкуемую поверхность наносят клей для древесины. Элементы плотно прижимают между собой. Конструкцию, изготовленную своими руками, дополнительно упрочняют с помощью саморезов.

6. Соединенные 4 отрезка бруса обшивают доской. Детали можно дополнительно соединить клеем. Крышка готова.

7. После шлифовки изделия, стоит воспользоваться шлифмашиной, которая поможет придать поверхности гладкости и устранить острые края.
8. Сундук, изготовленный своими руками, обрабатывают темной морилкой. После просыхания конструкции стоит повторно отшлифовать ее. Это позволит добиться потертости под старину.

9. Для установки крышки потребуется подготовить пару прочных шарниров. Вырезав пазы под них, можно зафиксировать элементы крепежа саморезами. Дополнительно сундук оснащают фиксаторами.
10. Металлические ножки закрепляют к днищу сундука.

11. На поверхность изделия, изготовленного своими руками, наносят масло и повторно выполняют шлифовку.


Оригинальность конструкции просматривается в деталях, выполненных под старину

Полезные советы

Специалисты разработали ряд рекомендаций, которые пригодятся мастерам, занимающимся самостоятельным изготовлением сундуков:

1. Наличие сколов и царапин поможет придать изделию винтажный стиль.
2. Чтобы сундук идеально вписался интерьер, стоит приобрести подходящий по стилю светильник и картины.
3. В помещении с белыми стенами стоит ставить конструкции, окрашенные в светлые тона.
4. В процессе изготовления сундука своими руками важно не забывать о необходимости проведения заключительной обработки дерева морилкой и покрытия лаком.

Фото сундуков из дерева своими руками

Ниже представлены фото красивых сундуков из дерева, изготовленных в домашних условиях своими руками.

Дизайнерский вариант сундука своими руками – отличное решение для просторного зала с камином Идеальная модель сундука для хранения постельного белья удачно впишется в интерьер классической спальни Сундук для хранения приятных мелочей своими руками подойдет для комнаты юной принцессы Пиратский вариант гармонично впишется даже в комнату подростка Простой моделью можно украсить интерьер дачного дома

Заключение

Сундук из дерева под старину своими руками изготовить достаточно просто. Подобное изделие способно украсить помещение и долгие годы служить владельцам дома. В конструкции из дерева можно хранить не только постельное белье, но и игрушки, личные вещи и даже одежду. Использование декоративных элементов для украшения позволит сделать стильный вариант сундука.

Фанерный навесной замок своими руками

Для хранения каких-либо вещей или ценностей издавна люди пользовались сундуками или комодами, которые закрывались на замок. И хотя сегодня для этой цели используются сейфы, сундуки и комоды все еще актуальны, особенно в старинных интерьерах.

В данном обзоре автор показывает, как своими руками изготовить навесной замок из фанеры для домашнего хранения вещей. Для работы нам понадобится тонколистовая фанера, инструменты для деревообработки и умение с ними работать.

Для начала необходимо нанести разметку на лист фанеры. Обозначим основные части и механизмы при помощи карандаша или наклейки чертежа на заготовки.

Начинаем вырезать все детали. В верхней крышке просверливаем отверстие под ключ. После этого просверливаем два отверстия на верхних ушках передней и задней части замка.

При помощи цилиндрической палочки делаем заглушки с обеих сторон, напротив друг друга. Вторая палочка будет скрепляющим стержнем обеих стенок замка.

Основные этапы работ

На следующем этапе к задней стенке приклеивается внутренняя часть корпуса замка и механизм открывания и закрывания замка. Устанавливается пружинка из шариковой ручки для автоматического закрывания зажимного клина.

Дужка для открывания/закрывания замка также изготовлена из фанеры. Обтачиваем и подгоняем под заданную толщину стенок замка.

Просверливаем с одного края дужки отверстие для установки на валик. С обратной стороны вырезаем небольшой паз для плотного закрытия замка. Соединяем заднюю стенку с дужкой, установив направляющий валик для ключа.

Ключ вырезаем по форме гнезда для него. Просверливаем центрирующие отверстие и выпиливаем декоративные пазы.

Соединяем обе части вместе. Зашлифовываем и проверяем работоспособность. Если сборка произведена правильно, то замок будет с лёгкостью открываться и закрываться автоматически, при надавливании на дужку.

Самое интересное в этой самоделке то, что можно изготовить точно такой же навесной замок, только из листового металла.

Самодельные клещи для быстрой очистки ивовых прутков

Следующий пост

Карманный нож с ножнами из пильного диска и латунных трубок

Комментарии

Рубрики сайта

• Авиация
• Авто и мото
• Армия и флот
• Археология
• Животные
• Здоровье
• Знаменитости
• Игры
• Интересное
• Интернет и компьютеры
• История
• Космос
• Кулинария
• Культура и искусство
• Мода и стиль
• Музыка
• Наука и технологии
• Новости
• Общество
• Охота и рыбалка
• Политика
• Природа
• Происшествия
• Психология
• Путешествие и отдых
• Развлечения
• Религия
• Родноверие
• Рукоделие
• Сад и огород
• Самоделки
• Спорт
• Строительство и дизайн
• Тайны и мифы
• Экономика
• Юмор, приколы
• Песочница

Последние комментарии

Боятся!? )))) Значит всё правильно делаем.

Я бы советовала покупать шкаф-купе, каркас которого изготовлен из ДСП толщиной 18 мм. Он б.

У сестры всегда было пониженное давление, но она как-то не очень это замечала. А однажды л.

хохол – это диагноз.

Когда я играю в Topigr, я бы хотел, чтобы мы были полностью свободны от проблем, и не бесп.

Сейчас в мире столько всего не объяснимого, что мама не горюй.

Пиндосы, признайтесь что вы не были на Луне и мы от вас отстанем.

Басков такой-же бандерлог как и Ротару! Басков, почему не едешь выступать в Крым и Донбасс.

Так называемая «поистине великая звезда» спонсировала геноцид Донбасса! Пусть выступает пе.

Набирающие популярность

Как отрегулировать пластиковую дверь

Съемник масляного фильтра своими руками

Украшаем сад с помощью бетонных шлакоблоков

Самодельное зарядное для автомобильного аккумулятора

Мандула — как сделать и ловить на нее

Информационно-развлекательный сайт «Лабуда» – это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Самодельный навесной замок

Самодельный навесной замок внешне ничем особенным не отличается от тысяч своих собратьев, стерегущих кладовые и дачи, сараи и подсобки, магазины и склады. Кроме одной ошарашивающей детали: он открывается. отверткой.
Открыть мой замок не под силу даже профессионалу-взломщику, хотя ключом действительно является маленькая и тонкая, как вязальная спица, отвертка. Секрет ведь не в ключе, а в замке!»

Кто-то скажет: зачем самому изготавливать замок, когда проще купить готовый, заводской? Но даже к самому хорошему из них злоумышленники подбирают ключи, и даже секрет кодовых, с фиксированными промежуточными положениями механизма, разгадывают на слух и на ощупь. А зимой общая беда: механизмы заводских замков замерзают так, что требуется их отогревать.
Но ведь каждому хотелось бы иметь запирающее устройство, лишенное этих недостатков, к тому же самое «хитрое», не поддающееся никакой отмычке. Мною разработана целая серии таких висячих кодовых замков различного назначения. Их изюминкой является конструктивно гарантированная защищенность не только от подбора кода, но и от выворачивания дужки этих замков ломом.
Ниже приведены описание конструкции такого замка и технологические особенности изготовления его деталей и приспособлений. Я не боюсь их раскрывать, потому что условная секретность устройства с данными размерами и конструктивной схемой может иметь свыше четырех тысяч кодовых комбинаций.

Устройство самодельного замка

Замок имеет корпус, дужку, две втулки, стопорное кольцо и два штифта. Втулки фиксируются в корпусе выдвижной дужкой, входящей в полукруглые пазы втулок. В последних на резьбе вращаются штифты, перемещаясь по отверстиям в корпусе и выполняя роль запорных элементов. На цилиндрической поверхности штифтов также имеются полукруглые пазы, которые при определенном положении во втулках совпадают с глухим отверстием в корпусе под дужку замка — зто соответствует положению «открыто»: дужка свободно вставляется в корпус замка до упора. Если теперь ввести ключ-отвертку, то она попадает в шлиц штифта; при вращении штифт своей цилиндрической частью войдет в паз дужки и запрет ее. Кодом для открывания будут местоположение паза на штифте и число поворотов ключа. Для увеличения секретности замка служит второй штифт со своим кодом.

Механическая прочность такого узла на взлом несомненно намного выше, чем в большинстве конструкций, в которых дужка фиксируется ригелем малого сечения — наиболее слабой деталью. Не удастся подобрать код замка и «на ощупь», так как в момент открывания ключ находится в проточке дужки и не дает почувствовать — освободилась ли она от запирающих элементов?

Сквозное отверстие для длинного конца дужки рассверлено снизу под диаметр стопорного кольца, не позволяющего ей выходить из корпуса, что привело бы к нарушению сборки замка.

Изготовление самодельного замка

Предлагаемый замок, как уже отмечалось, не только особо прочный, но и тонкий механизм. Однако, поскольку мы ориентируемся не на заводское его изготовление, опустим на чертежах допуски и посадки: требуемая точность может быть достигнута за счет совместной обработки и подгонки деталей, вполне доступных для самой скромной мастерской домашнего мастера.

Вначале из круглого стального прутка диаметром 10 мм отрежем заготовку длиной 162 мм для дужки. На ней выполним фаску и две проточки, затем согнем дужку (любым рычагом с ушком или приваренной на конце гайкой).

Выточим две втулки (из бронзы) и два штифта (из стали), а также заготовку для корпуса замка (из дюралюминия, бронзы, латуни). В заготовке просверлим два отверстия диаметром 6 мм под втулки, зажав ее в патроне токарного станка с эксцентриситетом 5 мм. Затем, вставив втулки заподлицо, на расстоянии 8 мм от торца просверлим сквозное отверстие «С» диаметром 10 мм — для длинного конца дужки. Пометив втулки «правая» и «левая», извлечем их из корпуса.

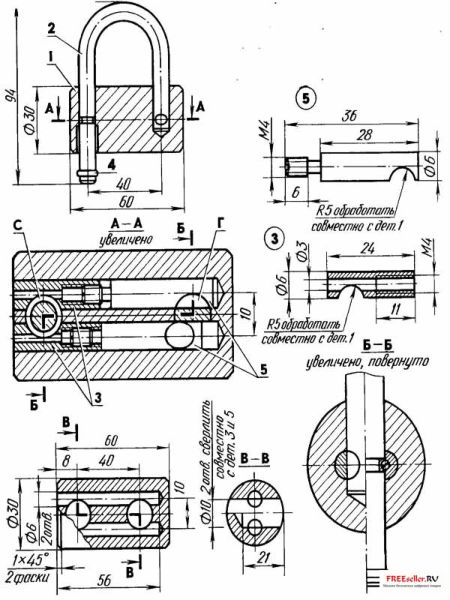

Рис.1 Самодельный кодовый навесной замок:
1 — корпус (дюралюминий, бронза, латунь); 2 — дужка (сталь 40Х, пруток диаметром 10): 3 — втулки (бронза); 4 — кольцо стопорное (сталь, проволока диаметром 2,5); 5 —штифт (сталь 40Х, 2 шт.).

Далее вставим длинный конец дужки в заготовленное для него отверстие в корпусе, дав возможность короткому упереться в корпус; отметим это место (как центр глухого отверстия «Г») и, замерив расстояние «а», доведем его до 6 мм, стачивая короткий конец дужки.
Теперь ввернем штифты во втулки сначала до упора, а затем вывернем их на произвольное расстояние (но меньше, чем 4 мм) и вставим втулки в соответствующие отверстия корпуса согласно пометкам «левая» и «правая». Зафиксируем их введением длинного конца дужки в сквозное отверстие, после чего просверлим в корпусе параллельно ему ранее намеченное глухое отверстие «Г» диаметром 10 мм на глубину 21 мм. Для контроля введем в него короткий конец дужки и при необходимости доработаем.

Снова разберем все до деталей — предстоит пропилить ножовочным полотном (с сошлифованным разводом) шлицы на торцах резьбовых частей штифтов (под отвертку-ключ). Для удобства пользования начальное положение шлицов должно быть одинаковым. Опять соберем замок, но не вводя в корпус короткий конец дужки; совместим проточку на ее длинном конце с отверстиями втулок. Отверткой с диаметром стержня 3 мм через отверстия во втулках проверим свободу осевого перемещения штифтов; при необходимости штифты подшлифуем.

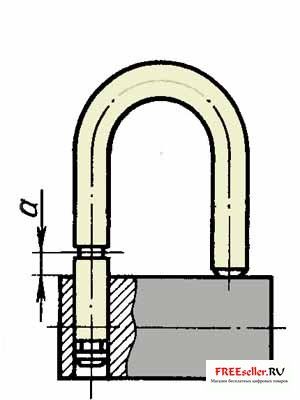

Рис.2. Разметка глухого отверстия.

1— корпус (сталь, шестигранник 46. 65); 2 — винт М6 (2 шт.); 3 — шайба пружинная (2 шт.).

Последующие действия направлены непосредственно на создание секретного кода замка. Ввернем один из штифтов до упора, затем вывернем до совмещения его паза с отверстием в корпусе, считая при этом количество полуоборотов. Запишем полученное число — это и будет код данного штифта, соответствующий положению «открыто». Сделаем на торце корпуса (втулке) и отвертке-ключе метки для отпирания замка.

Для проверки повторим действия отверткой-ключом вслепую, отсчитывая про себя кодовое количество ее полуоборотов для данного штифта, и довернем при необходимости отвертку до совмещения меток.

Повторим полностью те же операции по созданию и проверке кода для второго штифта. После этого вынем дужку из корпуса и рассверлим сквозное отверстие снизу до диаметра 12 мм на глубину 10 мм.

Выполним на коротком конце дужки полукруглые пазы. Чтобы не одолела дужку ножовка злоумышленника, закалим ее, а при возможности оксидируем дужку и корпус от коррозии.

Теперь можно окончательно собрать замок и установить в выточку на длинном конце дужки проволочное стопорное кольцо, обточив его до свободного прохода в подготовленное отверстие.

При изготовлении нескольких таких замков целесообразно воспользоваться универсальным кондуктором-оправкой, исключающим разметку. В этом случае заготовку корпуса замка зажмем в кондукторе с помощью затяжных винтов Мб и установим в патрон токарного станка торцем «Б».

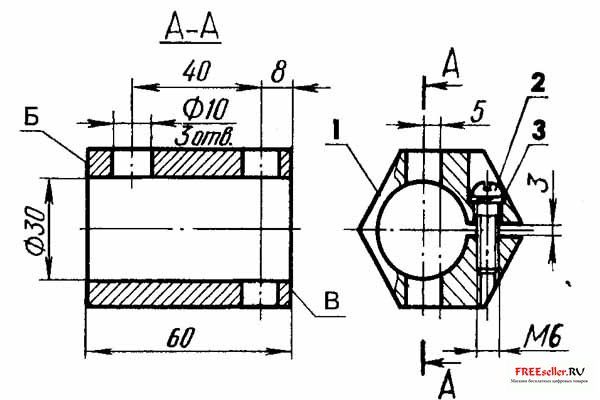

Рис.3. Кондуктор-оправка для изготовления самодельного навесного замка:

Со стороны торца «В» на токарном станке просверлим отверстие диаметром 6 мм на глубину 56 мм; затем кондуктор повернем в латроне станка на 180° — и повторим операцию. Установив в полученные отверстия втулки со штифтами, просверлим, не вынимая заготовку из кондуктора, два отверстия диаметром 10 мм: одно сквозное, другое на глубину 21 мм. Что же касается сборочно-наладочных и доводочных операций, то они те же, что и при единичном изготовлении.

Самоделкино

Популярные статьи

Фанерный навесной замок своими руками

Для начала необходимо нанести разметку на лист фанеры.

При помощи цилиндрической палочки делаем заглушки с обеих сторон, напротив друг друга. Вторая палочка будет скрепляющим стержнем обеих стенок замка.

Основные этапы работ

На следующем этапе к задней стенке приклеивается внутренняя часть корпуса замка и механизм открывания и закрывания замка. Устанавливается пружинка из шариковой ручки для автоматического закрывания зажимного клина.

Дужка для открывания/закрывания замка также изготовлена из фанеры. Обтачиваем и подгоняем под заданную толщину стенок замка.

Просверливаем с одного края дужки отверстие для установки на валик. С обратной стороны вырезаем небольшой паз для плотного закрытия замка. Соединяем заднюю стенку с дужкой, установив направляющий валик для ключа.

Ключ вырезаем по форме гнезда для него. Просверливаем центрирующие отверстие и выпиливаем декоративные пазы.

Соединяем обе части вместе. Зашлифовываем и проверяем работоспособность. Если сборка произведена правильно, то замок будет с лёгкостью открываться и закрываться автоматически, при надавливании на дужку.

Самое интересное в этой самоделке то, что можно изготовить точно такой же навесной замок, только из листового металла.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Травертин и венецианская штукатурка: декор своими руками

Декоративные штукатурки в последнее время пользуются очень большой популярностью в отделке квартир. В данном обзоре мы расскажем, как сделать декоративное покрытие самостоятельно, не затрачивая очень много усилий.

Несмотря на то, что технология вполне доступная и понятная, всё равно потребуется небольшой опыт работы с декоративными материалами.

Для работы необходимы следующие материалы: кварцевый грунт для пористых поверхностей, декоративная известковая штукатурка, декоративные краски, малярный скотч.

• кисти;
• наждачная бумага;
• металлические кельмы;
• пульверизатор.

Также надо будет подготовить небольшой кусочек пластикового входного коврика (или специальная губка), обычный валик с небольшим ворсом и поролоновый валик с мельчайшим ворсом.

Основные этапы работ

Для начала подготовим поверхность и обозначим малярным скотчем площадь. Сверху и снизу пометим границы полос будущего травертина.

Теперь можно закатать аккуратно всю поверхность при помощи кварцевого грунта (он напоминает водоэмульсионную краску с примесью кварцевых вкраплений, также можно рассмотреть вариант с бетон-контактом). Из-за его шероховатой поверхности слой штукатурки будет очень хорошо прилегать.

После высыхания грунта можно приступить к нанесению штукатурки. Наносим небольшими вертикальными участками толщиной 1-2 мм и шириной на несколько полос декора.

Далее произвольными движениями (тычками) при помощи губки создадим фактуру будущего декора. По прошествии получаса можно загладить все выпирающие края штукатурки при помощи кельмы.

На следующий день при помощи наждачной бумаги и бруска заглаживаем все оставшиеся неровности. Кистью прочищаем все углубления фактуры.

При помощи поролоновой губки наносим базовый тёмный слой декоративной краски. Делать это нужно аккуратно, не пропуская ни одного участка.

По прошествии ещё одного дня можно нанести основу, более светлую часть декоративной краски. Наносим её поролоновым валиком с минимальным ворсом. И тут же разглаживаем плоскостью кельмы, предварительно заточив немного её край.

Получив матовую поверхность, можно начинать железнить всю поверхность. Проводим такую же процедуру со светлой краской и теперь уже всей плоскостью стараемся добиться глянца поверхности.

Выделяем тёмным базовым слоем вертикальные фактурные полосы и так же заглаживаем всё до глянцевой поверхности.

Не дожидаясь высыхания, аккуратно убираем весь малярный скотч и радуемся проделанной работе! Подробности можно посмотреть на видео ниже. Материал подготовлен на основе видеоролика с YouTube канала «Владислав Демченко».

Ключница из дерева своими руками, или Оригинальный подарок

Доброго всем дня! Сегодня решил вам поведать о такой незамысловатой поделке, как ключница. Сложность у них бывает разная. Юлия Трифанова предложила вариант Лего-ключницы. Давно хотел сделать подобное для ребёнка, но руки пока не доходили. Работаю я в офисе. Иногда бывает время заглянуть в интернет, и не всегда я натыкаюсь на заманчивые идейки. Но вот в тот день, ещё не смеркалось, попалась мне такая картинка.

Замок-ключница с просторов Интернета

Вроде ничего сложного. Бери электролобзик и вперёд. Купил в нашем «Леруа» мебельных шкантов пачку (около 30-50 шт., не пересчитывал) за 30 руб., вот таких:

Шкант мебельный

Не знаю, из какой они древесины, поскольку сделаны в Китае, а по пакетикам разложены в Питере. К чему я про это? Да просто интересно, что даже шканты из Китая возим. Простите, отвлёкся.

Вид предложенного замка мне как то не совсем по вкусу пришёлся, и на даче не было данной картинки под рукой.
Набрал на смартфоне в поисковике (ох уж эти современные технологии, удобно же))) в разделе картинки «силуэт замка». Долго рылся, ища подходящий. Был у нас дома в деревне когда-то навесной округлый замок.

Замок интересный по-своему, не такой стильный, как современные квадратные, но гармоничный, как яблоко на мировом бренде. Искал, искал и нашёл. Вот он, похожий силуэт замка.

Силуэт замка

Открытый — значит ослабленный, но в этом изюминка и красота! Решено, берём за рабочий эскиз. Художник из меня ещё тот — никакой. С помощью пищевого контейнера, простого карандаша и листа А4 сделал выкройку раза с третьего. Третий экземпляр эскиза стал близок к исходному силуэту. Ну что же, выпиливаем.

Силуэт замка из сибирского кедра

Извиняюсь за качество фото, делал вечером на голом энтузиазме, пока горел порох азарта, и фотографировал, как придётся, уже впотьмах. В качестве материала под замок взял обрезок кедровой доски.

Сверлим дырочки под шканты

Шканты на 6, отверстия под них делал на 5,5 мм, смазав клеем, и небольшим усилием загонял деревянные «крючки».

Вот такой замочек получился

На рисунке выше видно не обтёртый выступивший клей. С ключами это выглядит вот так.

С ключами

С сибирской сосной (кедром) работать очень приятно. Но есть в этом замке-ключнице слабое место — это дужка. На рисунке ниже показаны критические места, там где раскол пойдёт с лёгкостью. Закрытая дужка в этом плане надёжнее.

Критические места изделия

Следующий замок задумал сделать из фанеры. Как известно, слои фанеры (шпон) клеются под углом 90 град., в этом её преимущество перед природным деревом, она не колется по волокнам. То есть дужка у замка из фанеры будет в разы прочнее.

Замок из кедра делал вечером, на следующий день руки просто зачесались опробовать новый материал — фанеру. Благо обрезки были. Сразу встал вопрос: «Как облагородить сие изделие?»

Дело в том, что с боков у фанеры видно слои, мои остатки фанерные тоньше доски.

Замок из фанеры

Согласитесь, вид хуже кедрового. Ещё вечером, размышляя над данным вопросом, задумал пройтись фрезером по нижним округлостям замка, дабы добавить объём. Но подумав, понял, что это будет тяжело, поскольку замок размером не велик, а фрезер у меня не в столе, а ручной. В двух словах — трудно будет держать инструмент и заготовку.

Эврика! Почему надо фрезеровать? Можно приклеить накладки. Опять Интернет и вновь поиск подходящей модели.

Новая модель

Видим накладки у ключа и верхней части замка. Ключа у нас нет, ключевую накладку отбрасываем. Однако одна накладка смотрится сиротливо. Из бумаги делаем пробники и подбираем, что сочетается лучше.

Накладки

Примерка

Садим накладки на клей и под пресс. В моём случае зажимаю струбцинами. Хорошая вещь струбцина в хозяйстве.

Клеем накладки

После схватывания клея сверлим отверстия под шканты, аккуратно, т.к. клей ещё не набрался полной крепости. По-хорошему надо ждать сутки. И шкантами дополнительно усиливаем крепёж накладок. Шканты располагал примерно как заклёпки на замке.

Готовый вариант

Согласитесь, так замочек выглядит благороднее.

Крупным планом

Беда фанеры в колкости по слоям. Так при недостаточном освещении не заметил скол у отверстия на нижнем крючке. Вообще, сверлить отверстия в фанере гораздо хуже, нежели в обычной доске.

Ну вот такая проделана была работа. Надеюсь, вдохновлю кого-то, и вы тоже сделаете себе ключницу)) Учитывайте мои ошибки и делайте свои ключницы!

Источник
