Гиперболоид инженера Тимошкина

Попалась мне на глаза вот эта вот страничка , на которой в коротком видеосюжете рассказано про эксперименты с лазерным диодом вытащенным из DVD-RW привода.

Материал меня заинтересовал и я придя на следующее утро на работу принялся курочить валявшиеся у меня неремонтопригодные списанные DVD писАлки желая повторить увиденное.
Но мне не повезло, в паре приводов были горелые лазеры, они светились, но очень тускло. Видимо по этой причине они перестали чего либо не только писать, но и читать. Еще пару лазеров, как я потом выяснил, я угробил самостоятельно так же не добившись от них яркого луча.
Вобщем результат отрицательный — тоже результат.

Вечером придя домой, я начал теоретическую проработку вопроса. Почему у буржуя все получилось, а у меня нет.
Прочитав пол-интернета, я понял, что лазерные диоды очень боятся перегрузки по току. Если через него пропустить ток больший, чем указано в паспорте, то он из лазерного диода превратится в обычный светодиод или сгорит совсем. Что у меня и получилось в ходе первых экспериментов.
Вот табличка с параметрами лазерных диодов используемых в CD-DVD приводах .

Подковавшись теоретически, сегодня я начал второй этап практического воплощения идеи создания сверхмощной указки из подручных материалов.
Из пишущего DVD-RW привода под маркировкой SONY был извлечен лазерный диод.
В ближайшем киоске приобретены лазерная указка и самый беспонтовый фонарик и пара батареек к нему.

Поскольку донорский DVD привод был взят из кучи брака и обошелся на халяву, то суммарный бюджет проекта составил всего 57 рублей (30 указка, 15 фонарик и 12 рублей батарейки)

Затем из лазерной указки была извлечена фокусирующая линза с держателем, из фонарика выброшена лампочка и пределана кнопка включения.
Лазерный диод при помощи поксипола был вклеен внутрь фокусирующей головки лазерной указки в се это разместилось внутри корпуса фонарика. Распаяна пара проводков.

Чтобы не перегрузить лазерный диод током было сделано следующее. Сначала диод был подключен к стабилизированному лабораторному источнику питания, на котором было выставлено ограничение по току на 180мА. (по параметрам диод выдерживает и 200 но лучше не рисковать.)
Падение напряжения на диоде в таком режиме составило 2.7 вольта.

Пара свежих бататрей имеет напряжение порядка 3.3 вольта, следовательно надо погасить лишние 0.6 вольта.
Для этого последовательно с диодом включено сопротивление. Его величина определяется элементарно.
Напряжение на сопротивлении 0.6в, ток через него 200 мА — отсюда по закону дедушки Ома вычисляем, что сопротивление должно быть 3 Ома. Я поставил резистор на 3.3 Ома мощностью 0.25 Вт.
После чего было произведено пробное включение этого сверхсложного устройства.

Вращая наконечник с линзой провел фокусировку.
Когда пятно от лазера собралось в маленькую точку — от куска пластмассы пошел дымок в месте попадания луча.

Вот так вот выглядит поверхность этого пластикового кубика после проведения фокусировки. Видны прожженные пятна от лазера, который держали трясущимися руками.

Ну и финальный тест. Проверка на воспламение спички. Этот эпизод я не удержался и снял на видео.
Вот файлик — смотрите сами!
▼ laser.wmv 752,97 Kb ⇣ 653

В заключении хочу сказать следующее.
Получилась вовсе не игрушка, а устройство, которое относится к Class 3B laser product, имеющее в своем составе лазер мощностью свыше 5 мВт. Прямое попадание луча этого лазера в глаз приведет вас в глазную травматологию в лучшем случае, в худшем возможна потеря зрения.
То что лазер сделал с куском пластмассы, он с легкостью сделает и с сетчаткой глаза. Так что «играя» с такой указкой ни в коем случае не напраляйте ее на людей, на блестящие отражающие поверхности (отраженным лучем засветите себе в глаз).
Не играйте с домашними животными, их глаза пожалейте тоже.

Удачных экспириментов.
И еще раз хочу сказать — поосторожнее: ЛАЗЕР НЕ ИГРУШКА.

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Источник

Мастер-класс Оригами Гиперболический параболоид + МК Бумага

Итак, сегодня мы будем делать Гиперболический параболоид от Ярослава Терехова (http://vk.com/away.php?to=http%3A%2F%2Fblogs.smithsonianmag.com%2Fartsci. )
Поделка на мой взгляд очень интересная.

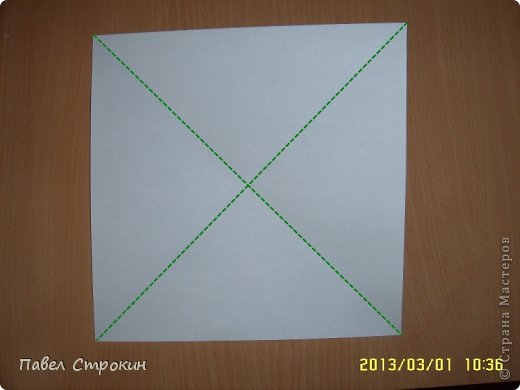

Берём квадрат и намечаем его диагонали. Квадрат может быть любых размеров — на Ваше усмотрение. Я для примера взял квадрат со стороной 21 см.
Кто любит собирать по видео-инструкциям — вот ссылка: http://www.youtube.com/watch?v=HDqCG2bUFIQ

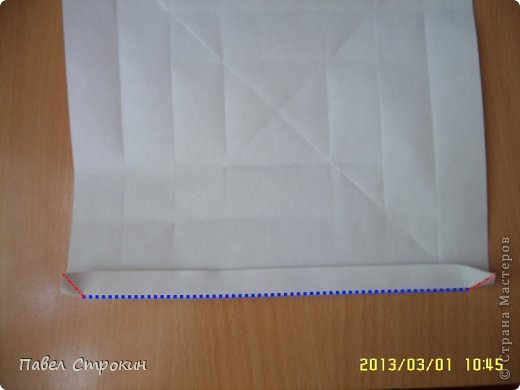

Загибаем край до середины

Разглаживаем складку по синей линии — до диагоналей нашего квадрата

Повторяем действия 3-4 для остальных сторон.
Получается вписанный квадрат

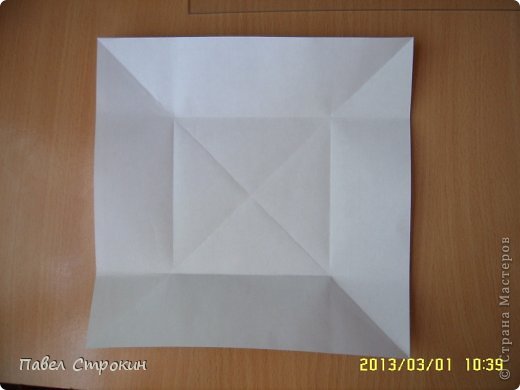

Вписываем ещё один квадрат.

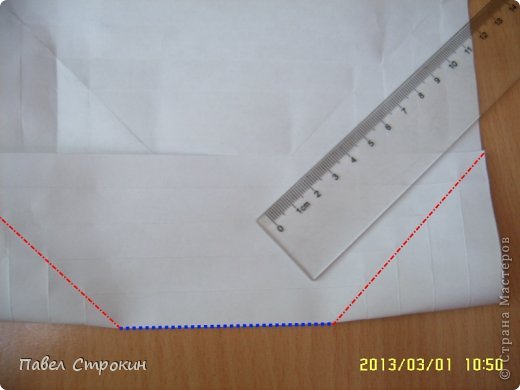

Подводим сторону к вписанному квадрату как на рисунке

Проглаживаем до диагоналей

Повторяем действия 6-7 с остальными сторонами

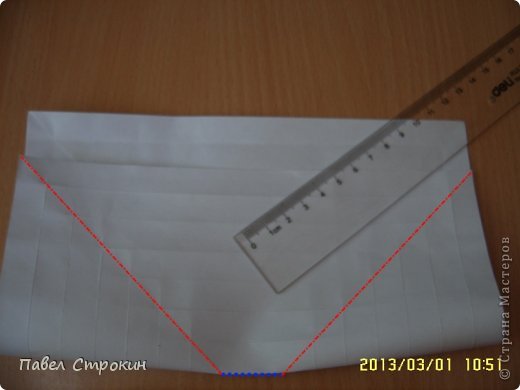

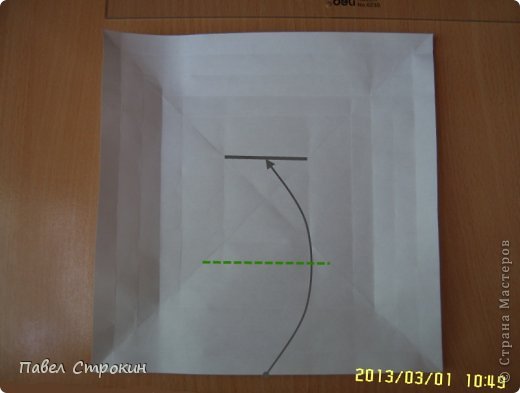

Подводим сторону к верхней части малого вписанного квадрата

Разглаживаем до диагоналей

Повторяем действия 9-10 для остальных сторон

Продолжаем вписывать квадраты между теми, которые есть

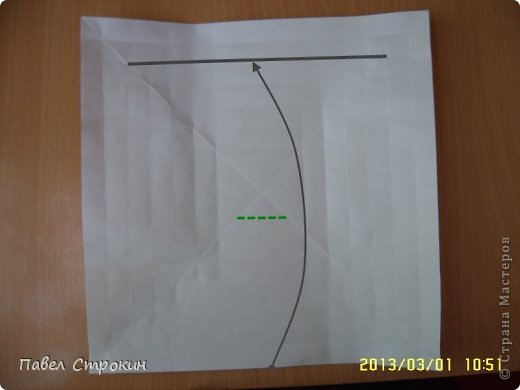

Переворачиваем заготовку и вписываем квадраты между теми что есть

Как делать дальше думаю понятно

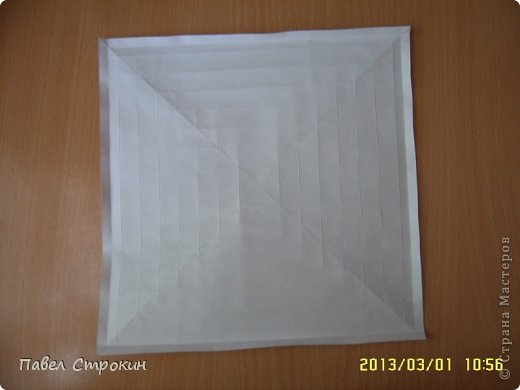

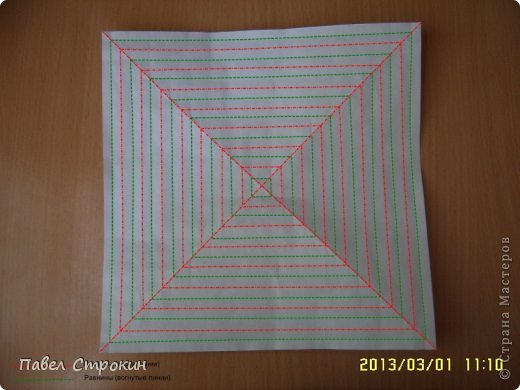

В итоге у нас должна получится вот такая вот схема

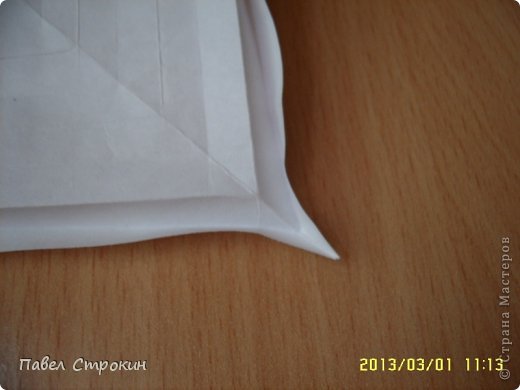

Начинаем складывать по намеченным линиям

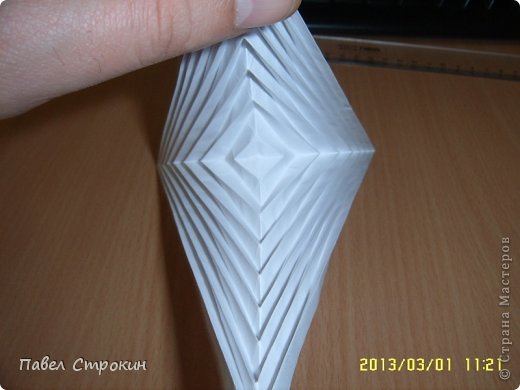

Так выглядит сложенная часть нашей поделки

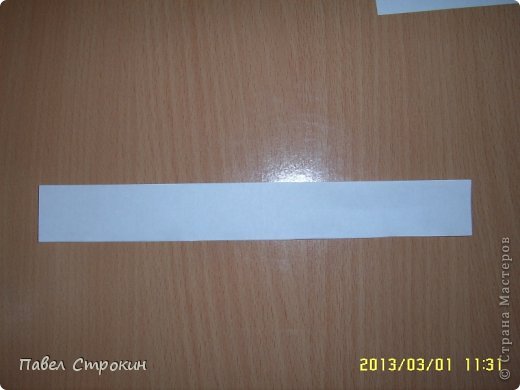

Теперь сделаем каркас. Берём полосу длинной, равной стороне квадрата нашей первой части(в моём случае это 21см). Ширину можете задавать сами. Я брал ширину равную 4*ширина грани первой заготовки (в моём случае ширина грани получилась чуть больше 5 мм — я взял полосу 2.75х210 мм). Но ширину можно брать и больше
Видео-инструкция по сборке: http://www.youtube.com/watch?v=aT2UHxA4uRY

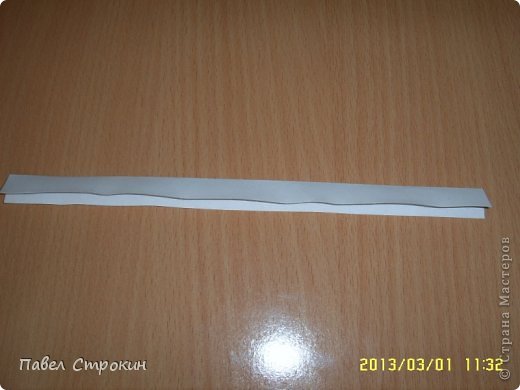

Сгибаем полосу пополам

Разворачиваем и сгибаем стороны к намеченной линии

Намечаем середину на правой стороне загнутого края

Гнём левый уголок до намеченной линии

Загибаем правый уголок до сгиба левого

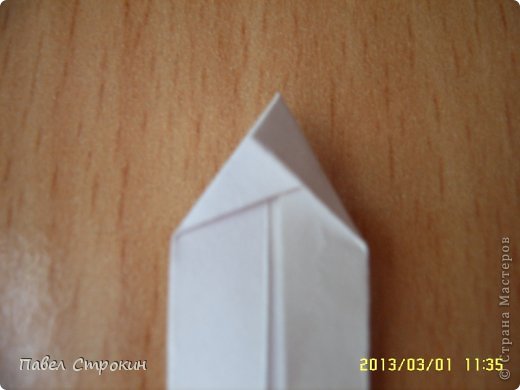

Раскрываем уголки и заправляем левый уголок вовнутрь

Повторяем действия 35-38 для другой стороны и перегибаем вдоль полоски
Для каркаса требуется 6 таких частей

Начинаем сборку каркаса.
Вставляем язычок одной части в кармашек другой

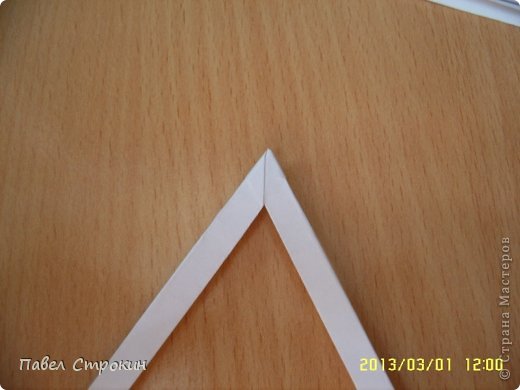

Замыкаем 3-ей частью чтобы получился угол пирамиды

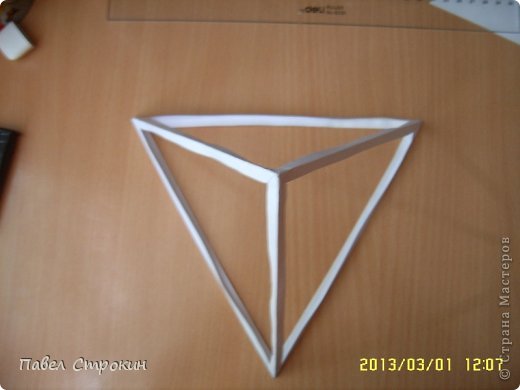

Соединяем оставшиеся части. Получается пирамида

Немного раскрываем нашу первую заготовку

Вставляем первую заготовку в пирамиду

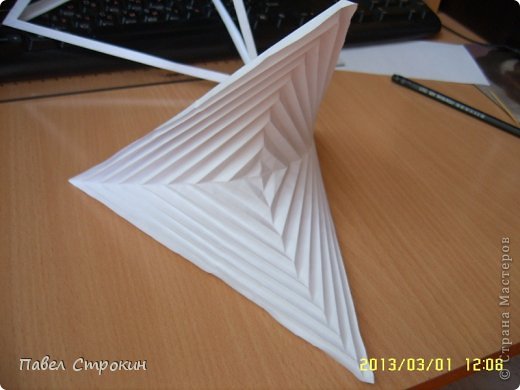

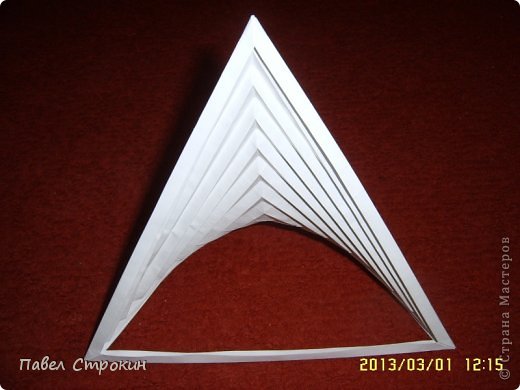

Получается вот такой вот Гиперболический параболоид

Вот для сравнения
Синий с широкими гранями пирамиды
Белый — с узкими
Ну вот вроде бы и всё.

Источник

Как изготовить гиперболоид в домашних условиях? Легко!

Солнечные лучи способны сваривать металлы.

Сварочный аппарат из солнечного концентратора своими руками.

На что способна эта взрослая игрушка?

Сделать такой солнечный концентратор не так уж и сложно.

Нужна спутниковая тарелка, чем больше — тем лучше и зеркальная пленка самоклейка, ну и чуть-чуть старания и усердия.

Комментарии на тему «зеленые бесы» приветствуются.

Комментарии

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Кондиционер на основе абсорбционного холодильника где для нагрева работает не газ, а солнечная энергия. Генератор воды из атмосферы для пустыни на том же принципе, чтоб в чемоданчике помешался. Почему до сих пор нет? Невыгодно, наверное.

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Коллектора делал,ветряки тоже токого еще не делал надо попробоватьХотя судя по ролику муть редкая никому не нужная,жаль будет потраченного времени

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Ну как бы можно попробовать не сваривать металл, а скажем — нагревать воду в перегретый пар. Далее паровая турбина для производства эл. энергии.

Затем — бизнес, слава, женщины, вино.

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Проще бак в печку и паровой движок с генератором,цена надежность ремонтопригодность самая лучшая.Чем и занимаемся в свободное от работы времяА это как источник пара не взлетит,потому они и говорят о сварке

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

У нас ходят упорные слухи, что кто-то в древности таким же способом сжег чужой флот.

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

теоретически возможно,но практика.

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

О как, а цилиндр из чего? Фотки есть?

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Ну кипятить воду с помощью солнца не новость,но наша задача не добиться кипения,а получить некий товар(благо) в удобное для Вас время,причем по самой дешевой цене.И вот тут заключается основной подвох всей этой фигни.Ежели не было у нас конкурентов в виде дров,угля,углеводородов оно конечно развернутся можно,выхода нет. А все это относительно дорого.тем более таких идеальных условий совсем не много в году.Обычно то солнце не светит,то ветер не дует

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Посмотри здесь ,друг :

Большая солнечная печь. Остатки былого величия. Узбекистан

8.3Kчт, 09/07/2015 — 19:14 | брат кондрат (2 года 8 месяцев)

Пара фоток из статьи (а там их много) :

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Спасибо за ссылку.

У автора роликов это воплощено в небольшую конструкцию, которая при модернизации сможет обеспечивать такие небольшие объекты, например как точки фаст-фуда, киоски и т.д. Дачи само собой. Нужно подумать и доработать систему (аккумуляторная емкость) для снабжения гор. водой подъезда многоквартирного дома.

• Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Большая солнечная печь. Остатки былого величия. Узбекистан

Буквально на днях побывал на этом объекте. В качестве заезжего дачника — недалеко дачный посёлок,куда пригласили друзья на шашлыки. Называется «Институт Солнце». Вся система работает по сей день,проводятся научные работы . Развесилило прикладное направление исследований — на базе института начато производство опытных партий мангалов и барбекю с использованием солнечной энергии. Видел рабочие образцы шашлычниц на 30-40 средних палочек.

Местный сторож,который собсно и проводил «экскурсию» сказал : работает 150 «научшников(учёных),которые сейчас в воскресенье уехали в город». 🙂
