Как сделать горящий светофор своими руками

Детский мир

Можно смастерить действующую модель светофора самостоятельно. Для его изготовления нам нужно приготовить одну батарейку и три лампочки для карманного фонарика, а также небольшой моток звонкового или другого тонкого провода. Из трёхслойной фанеры нам надо выпилить переднюю и заднюю стенки головки (футляра) модели светофора. На передней стенке выпилим три отверстия диаметром девять миллиметров. С внутренней стороны их необходимо оклеить кусочками папирусной бумаги красного, жёлтого и зелёного цвета. Обычную белую бумагу можно легко и быстро окрасить фломастерами либо акварельными красками.

На задней стенке светофора нужно закрепить патроны для лампочек. Их можно сделать самим из полосок жести или из медной проволоки. Лампочки можно установить в светофоре и другим способом: в задней стенке просверлим отверстия и вставим в них цоколи лампочек. Провода в этом случае нужно припаять к лампочкам без патронов. Один провод можно припаять к цоколю с внутренней стороны задней стенки, а другой – снаружи.

Внимание: при установке лампочек следите за тем, чтобы они приходились точно напротив отверстий передней стенки.

Переднюю и заднюю стенки головки светофора нужно соединить полоской картона. В этой полоске мы сделаем вырез. Вырез должен быть внизу головки; сквозь него выходят наружу провода от лампочек. Картон приклеим к рёбрам передней и задней стенок столярным и казеиновым клеем. После того как соберём головку, между лампочками к фанерным стенкам её приклеим поперечные перегородки из плотной бумаги с вырезом для провода. Перегородки загораживают свет соседней лампочки, чтобы не произошло смешение цветов.

Сверху снаружи к отверстиям приклеим козырьки, вырезанные из плотной бумаги.

Столб светофора вырежем из круглой палочки диаметром примерно 10 миллиметров. Укрепим её в основании, сделанном из доски. Для этого можно сделать полукруглую выемку в верхнем её торце, приклеить и прибить гвоздиком полоску картона, а затем этой полоской оклеить головку светофора. Боковые стенки её получатся двойными.

К основанию светофора приклеим дощечку, на которой смонтируем пульт управления. Установим, ползунок и четыре контакта – четыре медных гвоздика или кнопки – и забьём их в доску.

Внимание: доска должна быть хорошо высушенной во избежание замыкания.

Ползунок – это полоска латуни или жести. Одним концом её закрепим к доске шурупов или гвоздём – она должна поворачиваться в нем. Другой конец ползунка прижмём к одному из трёх контактов. Ползунок немного согнём, чтобы он пружинил и плотнее прижимался к контактам

Контакты можно сделать в виде зажимов, а ползунок – в виде рубильника. Рядом с пультом управления уложим батарейку. Лампочки соединим параллельно: конец одного общего провода присоединим к одному из контактов на пульте управления. С этим же контактом соединим один из контактов батарейки. Вторые провода от лампочек присоединим к трём другим контактам: каждую лампочку – к отдельному контакту.

Второй контакт батарейки соединим с ползунком. Переводя ползунок с одного контакта на другой, будем зажигать разные лампочки.

Внимание: Провода от лампочек, соприкасающиеся друг с другом, должны быть обязательно в изоляции.

Желательно собирать светофор под присмотром взрослых. При желании в дальнейшем эту модель светофора можно переделать в отличную цветомузыку.

Источник

Макет модель Поделки электрические Моделирование конструирование Светофор электрический с переключателем мастер-класс Гуашь Картон Клей Коробки Проволока Фанера

Доброго времени суток всем мастерам и мастерицам, а также тем, кто еще только мечтает вплотную заняться творчеством. в общем, всем, у кого так и чешутся руки сварганить что-нибудь этакое 🙂

Каждый год у сына в школе празднуют день пешехода. Это шумный и веселый концерт, песни, стихи, игры, конкурсы, и, конечно же, выставки тематических поделок.

Хочу поделиться с вами идеями и способами их воплощения в жизнь. Перелопатив кучу сайтов с рукотворным творчеством, мы с сыном решили не останавливаться на обычной лепке или картонной модельке. Пришлось закупиться в ближайшем строительном магазине, достать с полки позабытый набор Юный электрик. а маме — еще и вспомнить курс УПК за 9 класс «Электромонтаж», куда ее, то есть меня, сослали за плохое поведение на уроках 🙂 хе-хе, ничто, как говорится, на Земле не проходит бесследно (с). пригодился и такой опыт тоже 🙂 папа, во время изготовления светофора отсутствующий в дальней командировке, был приятно шокирован!

Вот оно, готовое изделие, занявшее почетное первое место на школьном конкурсе поделок 🙂 Мама получила счастливого ребенка, счастливый ребенок получил приз, а его довольный класс — грамоту за безоговорочную победу! (вот как нескромно получилось 🙂 но если честно-мы все были очень довольны).

Так все начиналось 🙂 Набор «Юный электрик», лампы и провода из магазина, объемный пазл для изготовления корпуса пожертвовал младший братик. Провода припаяли к лампам, собрали в прямоугольный контур.

Довольный трудяга с амулетом на шее )) (печатная плата-подарок от папы)

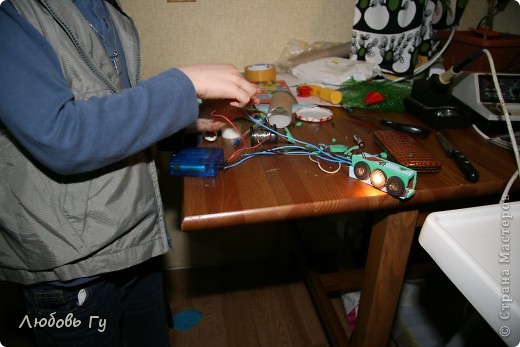

Проверяет, как работают контакты.

Лампы и резиновые прокладки под ними раскрашивает гуашью.

День второй: на фанеру приклеили светофор. Три провода (по одному от каждой лампы) присоединили к аккумуляторному блоку (из набора Юный электрик)-если нет, можно просто батарейки соединить проводками, или взять одну помощнее. Оставшиеся три провода вывели к переключателю так, чтобы проводок от красной лампы располагался под красным картоном, от желтой-под желтым и от зеленой-под зеленым. В картоне прорезали дырочки и для улучшения контакта со стрелкой проложили фольгу. Сама стрелка выполнена также из объемного пазла, а внутри нее-проводок, идущий от батарей. Стрелка «сидит» на куске жесткой проволок, что дает ей возможность поворачиваться. Поворачиваем и слегка прижимаем стрелку в фольге, электрический контур замыкается-нужная лампа загорается, вуаля!

Вот почти готовая поделка без внешнего картона. Для него сделали небольшие бортики по периметру фанерки (опять же из объемного пазла-на удивление удобнейшая штука оказалась. ). На бортики приклеили суперклеем куски разноцветного картона. В районе батарейного блока оставили возможность приподнять картон, чтобы можно было менять батарейки или аккумуляторы.

Готовое изделие в работе!

Спасибо, что дочитали этот многословный и многокартинный рассказ до конца 🙂

Надеюсь, что наш семейный опыт будет кому-нибудь полезен!

Желаю всем творческих успехов, идей, идеек и, конечно же, идеищ, не побоюсь этого слова! 🙂

интересная работа. Молодцы! Поздравляю с заслуженной победой! Но типу «Мастер класс» запись не соответствует, поэтому категория МК снята

Спасибо за отзыв!

офф. Ну ладно, снята так снята 🙂

А мне очень интересно, жаль, что без подробностей для тех, кто вообще мало разбирается на практике. Мне хотя бы лампочку в домик игрушечный на батарейке. Помню в детстве умела с набором электрика ((( но там были специальные плафончики и металлические держатели проводов. Все было понятно и легко. Лампочка зажглась — и счастье есть!

Источник

Светофор своими руками

Во время очередного похода в игрушечный магазин выяснилось, что у нас дома нету очень полезной и главное просто необходимой вещи – светофора. Откровенное китайское г…но за нормальные деньги покупать желание не возникло.

Порыскав как обычно в инете, выяснил, что данная мысль, сделать светофор своими руками посетила не меня одного. Из предложенных самоделок ничего не понравилось: то четыре батарейки питания, то светодиоды какие-то маленькие, то лишние провода с тумблерами и т.п. Устраняя то, что не понравилось у других светофоростроителей, нарисовал схему:

Схема светофора питается от одной батарейки или аккумулятора (я использую старый аккумулятор на котором машинки уже не ездят, фотоаппарат делал снимков десять и тух, короче аккумулятор в мусорку просился). Преобразователь NCP1400 или NCP1402 разряжает элемент питания практически до нуля. Заряженного старого аккумулятора хватает на несколько месяцев. Импульсный преобразователь мне понравился тем, что схема содержит минимум деталей, не высокая цена, короче рекомендую. Главный критерий при выборе процессора – чтобы лишние ноги с платы не свисали. Был выбран PIC 12F508, но оказалось, что PIC12F509 дешевле – странно, ну и ладно. Светодиоды диаметром 10 мм самые яркие, можно 8 мм. Падение напряжения на светодиодах разной цветности – разное, интенсивность свечения тоже разная, поэтому резисторы на каждый цвет подбирались, чтобы выровнять яркость свечения на глаз (на фото сильно не приглядывайтесь, так как фотоаппарат имеет свое понятие о цвете и балансе белого, короче – врет).

Для уменьшения размеров всей игрушки плату пришлось делать двухстороннюю. Изготовили её по утюжной технологии и не с первого раза, но все-таки получилось неплохо.

Порядок сборки такой: собрать необходимые детали, изготовить плату, спаять преобразователь напряжения и проверить его работу

Затем запаять оставшиеся детальки, должно получится как на картинке, чтобы было чисто и красиво нужно плату помыть спиртом. Следует обратить внимание на переходные отверстия, которые запаиваются проволочкой, а также светодиоды пропаиваются с двух сторон.

Далее программируем микроконтроллер

Первые «дорожные» испытания

И вот теперь начинается самое интересное – корпус. Долго бы жил светофор во временном корпусе, если бы он не разваливался и светодиоды не гнулись. Подобрать корпус не удалось и пришлось вручную выпиливать каждую детальку из какого-то пластика (отходы рекламной мастерской), аккуратно обтачивать и, наконец, клеить дихлорэтаном.

Получилось достаточно прочно и красиво

Режимы работы

Микроконтроллер благополучно спит (sleep режим) пока не будет нажата кнопка.
При нажатии кнопки включается режим обычного светофора. Если в режиме автоматического переключения кратковременно нажать кнопку – включится режим ручного переключения, т.е. следующее переключение только после нажатия кнопки.
Если кнопку удерживать, будет включен режим мигающего желтого.
Дальнейшее удержание кнопки приведет к включению режима ночничок. Кратковременные нажатия кнопки в этом режиме будут перебирать комбинации включенных светодиодов.
Продолжительное удержание кнопки приведет к переходу в режим сна.
Работа в любом режиме около 20 мин приведет к выключению светофора. Время отсчитывается от последнего нажатия кнопки.

Проект получился достаточно удачный. У кого руки не дрожат, тот может для себя сделать — все необходимые файлы есть (нет размещения элементов, но с такой сложной схемой это не проблема).

Возишься вечерами, рисуешь, программу пишешь, пластмассу пилишь и вот малой выходит с мамой в магазин вечером, когда только темнеть начинает, несет впереди себя яркий светофор — далеко видать, мигает. Все оглядываются — интересно, а малышня пищит: «Мама, мама я тоже такой хочууу!». А малый довольный идет:
— Мальчик ты где такой светофор взял?
— Папа сделал.

Источник

Поделка светофор из подручных материалов — интересные мастер-классы для школы и детского сада

Переходя перекресток на улице и держа ребенка за руку, обязательно обратите его внимание на светофор и объясните, почему он поочередно загорается то красным, то желтым, то зеленым цветом. А вернувшись домой, предложите малышу сделать своими руками поделку «Светофор», чтобы закрепить полученные на улице знания о правилах дорожного движения. Делать поделку придется с учетом возраста сына или дочери.

Для 2-3 лет

Для деток, которые только пошли в детский сад, лучше сделать заготовки заранее. Вырежьте прямоугольник из картона, наклейте на него такой же по размерам прямоугольник из черной бумаги. Вырежьте из черной бумаги три треугольника, чтобы их углы выходили за пределы заготовки светофора.

Еще вам понадобятся три круга – красного, желтого и зеленого цветов, но меньшего диаметра.

Теперь можно приглашать чадо делать аппликацию. Пусть вначале наклеит на черный прямоугольник треугольники, а поверх них – кружочки. Во время работы следует еще раз проговорить с ребенком, что означают цвета светофора.

Для 4-5 лет

Малышу этого возраста можно дать в руки ножницы и пусть попробует сам вырезать все детали будущей поделки. На листе бумаги сделать схему светофора: прочертить прямоугольник, более узкую ножку и начертить циркулем три круга на одинаковом расстоянии друг от друга.

Задача ребенка – нарезать цветную бумагу соответствующего цвета произвольно, и полученные кусочки наклеить на нужный круг в хаотичном порядке. А корпус светофора и ножку обклеить кусочками бумаги коричневого цвета.

Для 6-7 лет

Для первоклашек тема поделки остается та же, но мы ее немного усложним. Нужно взять две прямоугольных коробки из-под обуви из картона разного размера. Более узкая коробка будет в роли подставки, а более широкая – тело светофора. Ребенок с помощью циркуля может сам нарисовать три круга нужных цветов и вырезать их.

А наклеив на коробку круги один над другим, следует украсить работу, как подскажет фантазия. Можно превратить цвета светофора в симпатичные смайлики, а под кругом приклеить бантики соответствующего цвета.

Можно украсить модель аппликацией, причем глазки и носики на всех кругах сделать одинаковыми, а вот губы должны соответствовать значению цвета. На зеленом круге полукруглая улыбка, на желтом – прямоугольничек, на красном – такой же полукруг, как на зеленом, только перевернутый.

А можно превратить коробку в мистера Светофора, украсив его верхушку цилиндром, или постового, надев ему сверху форменную фуражку.

Если ребенок знаком с техникой оригами, то можно скреативить и предложить ему свернуть из красной, желтой и зеленой бумаги по кошачьей мордочке, после чего наклеить их на прямоугольную полоску картона в нужном порядке.

Для 8-9 лет

Для сына или дочери, которые посещают младшую школу не первый год, можно придумать много разнообразных вариантов изготовления поделки.

Скручивание

Для начала следует склеить высокий цилиндр из черной бумаги. Наметить на нем три круга. А затем тонкие полоски бумаги красного цвета накручивать на карандаш. Полученные объемные круги наклеивать по очереди на круг. То же самое произвести и с желтой, и с зеленой бумагой. Времени на такую поделку уйдет немало, но результат приятно удивит.

Объемный светофор

А можно замахнуться и на объемную модель. Предлагаем подробный мастер-класс:

1. большой прямоугольный лист картона свернуть пополам и каждую половинку свернуть еще раз пополам;
2. на каждый из четырех узких полос, получившихся в результате свертывания, циркулем нанести по три круга строго вертикально;
3. вырезать из цветной бумаги по 4 круга красного, желтого и зеленого цветов;
4. наклеить круги на четыре части светофора;
5. свернуть поделку и заклеить край, чтобы получился параллелепипед;
6. вырезать четыре узких полоски картона и свернуть их вдвое «книжечкой»;
7. приклеить полученные ножки к каждому углу основного изделия.

Чтобы светофор выглядел более реалистично, можно сделать сверху козырек из картона, который затем обклеить черной бумагой.

Светофор из тетрапака

Чтобы упростить задачу, за основу можно взять тетрапак большого объема. Молоко или кефир слить, помыть его изнутри, высушить и можно приступать к работе.

Обклеить готовую основу можно самоклеящейся черной пленкой. В этом случае изделие получится блестящим и будет хорошо смотреться. Осталось только приклеить круги трех цветов, сделав козырьки над каждым кругом. В качестве подставки можно использовать тетрапак меньшего размера.

Светофор из жестянки

В хозяйстве всегда найдется высокая узкая жестяная коробка округлой формы. Ее можно легко превратить в светофор. Этапы работы:

1. Вырезаем кружки из картона, обклеиваем их с одной стороны лентами двустороннего скотча и вырезаем вместе со скотчем по контуру.
2. Жестянку обтягиваем черной гофрированной бумагой и к этой основе приклеиваем заготовки кружков по три с каждой стороны так, чтобы скотч остался снаружи.
3. Снимаем поочередно скотч с каждого кружочка и посыпаем его блестками соответствующего цвета, распределяя их равномерно, чтобы не было просветов.
4. Вырезаем из черного бархата шесть полукругов и наклеиваем их над каждым кружочком, чтобы получились козырьки.
5. Верх светофора заклеиваем черным кругом.

Эта модель хороша тем, что не нуждается в подставке, так как жестянка и без нее будет держаться на столе.

Светофор из упаковки зубной пасты

Вытащите зубную пасту из упаковки, а коробочку обклейте белой бумагой. Проделайте отверстие шилом снизу упаковки. Приложите крышечку от крема к желтой бумаге, обведите контуры и вырежьте круг. Таких деталей нужно четыре. Точно так же сделайте по четыре красных и зеленых кружка.

Наклейте кружки с каждой стороны нашей коробки поочередно – красный, желтый зеленый. В отверстие вставьте подставку для воздушных шариков.

Не забудьте во время работы записать видео на телефон, которое можно будет выложить на ютуб-канал – пусть и другие дети научатся делать светофор по вашему мастер-классу.
