Зажигалка Метро 2033 своими руками. Точная копия из игры в реальность | DIY
Видео о том как сделать точную копию зажигалки Артёма из игры Метро 2033 своими руками. Подготовка и съёмка некоторых сцен ролика у меня растянулись больше чем на полтора года. Надеюсь труды были не напрасны. Всем приятного просмотра=)За помощь в токарке спасибо Павлу Утямишеву — мастерская https://vk.com/unique_titaniumЗа гильзы спасибо Дмитрию Спиридонову https://vk.com/id228113982 (Поисковый отряд «Пересвет»)В следующем выпуске постараюсь сделать отдельный подробный обзор на самодельный напульсник из Метро Исход с дозиметром, часами и компасом#Зажигалка #Metro2033 #lighter #LastLight #Exodus #Своимируками #Лучнадежды #Исход #Самоделка #Часы #Напульсник #Дозиметр #Карабин #Копия #DIY
Дубликаты не найдены
Красава Классно получились ))))
к сожалению, пока в наличии больше нет для продажи
Зажигалка
Зажигалка из гильзы ПТРД
Насмотревшись различных роликов , твердо решил , что мне необходима такая зажигалка . Мои извинения процесс изготовления сфотографирован не весь . Сильно палками не бейте — пост первый , как и изготовление подобной вещи!
Все старался сделать из подручных материалов без использования токарно-фрезерных работ. Из инструментов- надфили , наждачки , газовая горелка , дрель .
Паял все газовой горелкой и обычный оловянный припой
Для пробочек использовал автомобильные колпачки на золотники ( кстати они тоже в ход пошли )
Основа — гильза ПТРД или ПТР ( противотанковое ружье) + пара пуль ППШ если не ошибаюсь.
В конце все это дело поместил в пары аммиака , чтобы образовалась патина , ну и натёр чуток)
Бензиновая зажигалка
Всем привет! Давно посматривал на самодельные бензиновые зажигалки и наконец созрел сделать, что-то свое
ОСТОРОЖНО, ДАЛЬШЕ ДЛИННОПОСТ!
Чаще всего такие штуковины делают (или они сами такими получаются) в стиле стимпанк. У меня давненько лежала латунная гайка от водопровода для этого дела. Но меня очень смущал размер изделия, мне казалось, что оно получится мелковатым и при этом тяжелым из-за того, что стенки у гайки достаточно толстые. Немного полистав разные ресурсы со стимпанк тематикой, я вдохновился сделать свою зажигалку и начал продумывать дизайн. Понял, что хочу видеть в своей зажигалке жирную патину, много элементов с накаткой, крышечку на цепочке, и различные закругленные линии в форме деталей.
Также проконсультировался на счет разных нюансов зажигалкостроения у мастеров, которые выкладывали свои работы в интернете.
Делать корпус сразу решил из листовой латуни – она как раз была в наличии. Плюсы такого корпуса: можно получить почти любую форму и изделие получится легким. Но есть и минусы: много паяных соединений, сложно получить ровную геометрию. Примерно представив очередность работ, я подготовил детали.
Далее самое интересное и сложное – сборка. Собирать все решил на серебряный припой, пришлось немного потренироваться им паять. Оказалось, что ключ к успеху – хороший флюс в достаточном количестве. Перед пайкой необходимо все детали зафиксировать нихромовой проволокой и внимательно следить за температурой, перегрев тонкой детали может ее деформировать или вовсе расплавить.
Когда все детали на месте, можно паять боковые стороны. Сначала одну сторону, раскладывая кусочки припоя изнутри, а потом другую, раскладывая припой снаружи
Затем отпиливаем все лишнее и можно паять ветрозащиту
Когда паял ветрозащиту, то думал, что обязательно что-то отпаяется, но все прошло успешно. После пайки все кладется в отбел (раствор лимонной кислоты), отчего уходят окислы и остатки флюса.
Швы после пайки и зачистки едва заметны, а где детали прилегают очень плотно не заметны совсем. Ну и финальная обработка – патинирование в парах аммиака и легкая полировка, в итоге у изделия получился насыщенный темно-зеленый цвет.
Косяки конечно тоже присутствуют, местами не очень тщательно зачистил поверхность, и патина легла не равномерно. Еще на боковом носике не очень хорошо лег припой, это тоже заметно, но общую картину не сильно портит. Залив бензин, я убедился, что зажигалка герметична (на заливной пробке и колпачке стоят уплотнительные колечки).
От задумки до воплощения прошло примерно 2 недели неспешной работы. В итоге я получил много опыта и безмерное удовольствие от работы.
Источник
Часы Артёма из игры «Метро-2033» — Самодельные часы
Давно эти часы не давали мне покоя, просто спал и видел их на своей руке.
Это, конечно не стимпанк, скорее стиль постапокалипсис.
Но, как оказалось, сделать их практически невозможно в том виде, что изображённые на рисунке газоразрядные индикаторы на самом деле существуют, это ИН-17. Но в реальности размеры их таковы, что о наручных часах просто не может быть и речи. Высота самого баллона 22 миллиметра, добавить ещё толщину платы, корпуса и стекла, в итоге получим миллиметров тридцать. Это точно никуда не годится! Единственный выход — сделать имитацию на светодиодных матрицах.
Но это тоже было проблематично по причине того, что надо было отыскать индикаторы именно оранжевого цвета, но везде продаются только красные, зелёные и реже жёлтые. Но в конце концов такие индикаторы нашёл мой друг, и дело сдвинулось с мёртвой точки. Он же разработал программное обеспечение и топологию платы с привязкой к моим размерам и пожеланиям. Вот такие получились платы.
Дальше уже было дело техники!
Корпус изготовлен из нержавеющей стали.
Для имитации газоразрядных индикаторов изготовил линзы из оргстекла и под них подложил сетку от разбитого индикатора.
«Реактор» над индикатором тоже изготовлен из оргстекла и в него вклеен синий светодиод. Этот «реактор» плавно загорается и плавно затухает каждые пятнадцать секунд. Его выключение свидетельствует о разряде аккумулятора.
Всё управление сведено к одной кнопке, две кнопки корпуса добавлены для антуража и ещё одна служит зарядным контактом.
Аккумулятора хватает на пятнадцать дней.
В отличии от компьютерных часов я применил кожаный ремешок, просто не мог найти в продаже брезентовый.
Часы имеют толщину 13 миллиметров, а диаметр корпуса 48 миллиметров. Масштаб совпадает с часами из игры.
На обратной стороне имеется гравировка с логотипом игры.
С включённой индикацией.
Добавлено в 11:24
Небольшое видео:
Добавлено в 11:25
Спасибо за просмотр!
зачем людей дразнишь тогда?)))
требую дубликат, за деньги конечно)
Это антураж как на оригинале.
Добавлено в 13:01
Секунд нет, но есть календарь.
Добавлено в 13:02
Ну, так я и сделал «Неонику».
Добавлено в 13:03
Это основная темы компьютерной игры.
Добавлено в 13:04
Он загорается каждые 15 секунд.
Добавлено в 13:06
Нормально они светят, это фотоаппарат так видит.
PS: Размеры. схему. и разводку платы в студию.
Очень круто! Красава! Не продаешь?
за рукожопство зелень .
Ну тут любой пост такого характера можно отнести к рекламе .
часы для крутых мужикофф и катофф
Блин, круто конечно, но пост больше напоминает инструкцию «как нарисовать сову».
Стекло Gorilla Glass, но всё равно ронять не рекомендуется как и любые часы. Водонепроницаемости нет.
Добавлено в 11:38
Да не собирался я их продавать!
брезентовый ремень можно взять от вещмешка.
а так круто сделано, есть аналогия неоника.
пора ставить на поток!
отличный стартап! можно собирать бабло на производство.
зелень однозначно
vodoley78, опередиииил
почти как моя электроника
Хороши часики! Только батареи не на очень долго хватает ((
А мне вот такая штука больше по душе
тяжелые. да и громоздкие. вот тема
Круче чем одноклассники! Здесь девочки ДАЮТ! https://bit.ly/1JpjRQ6
ЗЫ: в них бы датчик освещенности подключить, чтобы индикатор верхний загорался как в игре, были бы вообще бесценны.
ЯПне смог!
ОДнозначно, зеленых лучей добра тебе!
ТС, ты знатный
Ты еще этой фирме упрек кинь
Ну а по теме — зачет, конечно, круто неимоверно.
ЯП тоже купила. Правда у меня ручка см 4 в ширину, но зато от наркоманов отмахиваться такими часами можно:)
Решишься продавать/сделать на продажу дай обязательно знать.
| Цитата (Wallery @ 3.06.2015 — 11:24) |
| С включённой индикацией. |
Добавлено в 11:24
Небольшое видео:
Добавлено в 11:25
Спасибо за просмотр!
Очень круто!
В тех часах, что на первой картинке под циферблатом вроде не один конденстор?
| Цитата (LoMbI4 @ 3.06.2015 — 11:44) |
| пора ставить на поток! отличный стартап! можно собирать бабло на производство. зелень однозначно |
vodoley78, опередиииил
Ага, а потом меня фирма «Акелла» порвёт на куски. :))
разрабы узнают — дадут по башке за использование товарного знака. если конечно не предложат на поток поставить
У меня разбитых полно для таких целей, не стал бы я новый разбивать.
Добавлено в 13:49
Жду! А найти меня легко: Санкт-Петербург, Набережная Обводного канала 134. 🙂
Настоящий рукожоп, держи зелень.
| Цитата (Wallery @ 3.06.2015 — 13:48) | ||||
У меня разбитых полно для таких целей, не стал бы я новый разбивать. Добавлено в 13:49
Жду! А найти меня легко: Санкт-Петербург, Набережная Обводного канала 134. 🙂 |
за тобой уже выехали))))

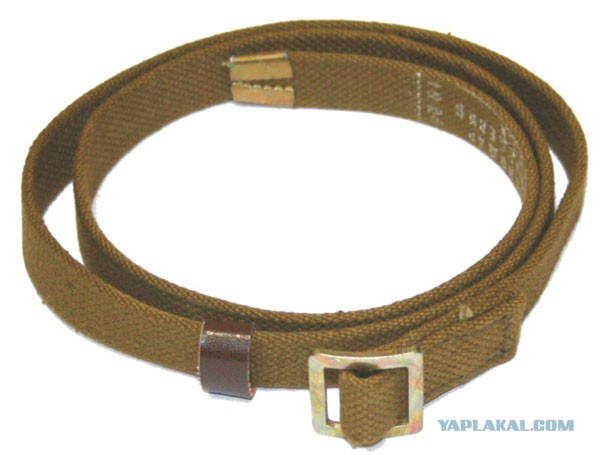

Вот тебе ремень.
Корпус состарить кислотой.
А сопротивление снизу зря воткнул, 2 маленьких кондера на оригинале выглядят лучше.
Толстый, такой у меня есть.
Нержавейку кислотой? Ей совершенно пофигу.
Не нашёл таких конденсаторов.
Добавлено в 14:32
Ну, это и будут китайские. Их часами завалены все магазины, вот только не берут.
Ремешков таких полно, думаю, поискать стОит. В любом случае, придется допиливать его самостоятельно потом.
Состарить нержавейку можно электролизом, у меня товарищ так нержавеющую ложку в воде растворил 🙂
Или просто краской бахнуть акриловой краской.
По кондерам: в Чип и Дип масса всяких подобных железок, я как то приперся, мне термодатчик подбирали пол часа, потом один фиг под нужный диаметр пришлось его стачивать надфилем. Если высоковат будет, можно же его сточить снизу, да и приклеить, главное подобрать максимально похожий, перекрасить если что.
