:: ПРОСТОЙ САМОДЕЛЬНЫЙ ДИКТОФОН ::

В этой статье мы рассмотрим схему простейшего диктофона. Иногда возникает необходимость записи сигналов или фрагментов речи с небольшой длительностью. Данное устройство предназначено для записи звука в течении не длительного времени. Микрофон использован электретный, его можно найти повсюду, например в китайском магнитофоне, также можно использовать микрофон от гарнитуры мобильных телефонов. Желательно подобрать микрофоны с большой чувствительностью для наилучшей записи звука. К сожалению время записи очень короткое, составляет всего 16 секунд, но для своих размеров это очень хорошо. Схему простого диктофона смотрим ниже:

Питанием нашего диктофона может служить литий — ионный аккумулятор от мобильного телефона или блютуф гарнитуры, также возможно использование двух последовательно соединенных литиевых таблеток с напряжением 3 вольт. Также в качестве источника питания можно использовать три пальчиковые батарейки, в общем выбор источников питания достаточно велик, главное иметь рабочее напряжение от 3,5 до 6 вольт.

Диктофон собран на интегральной микросхеме ISD1416. Микросхема в себе содержит высококачественный микрофонный предусилитель с АРУ, АЦП (частота дискретизации 8 кГц) и 128К памятью, каждая ячейка которой способна запоминать 256 уровней (а не два, как в простой бинарной).

Имеется также и усилитель мощности низкой частоты, который позволяет не использовать в схеме дополнительного усилителя мощности, головка или наушник подключается напрямую к микросхеме.

Запись включается кнопкой S1, а воспроизведение — S2. В режиме воспроизведения звука на полной громкости, диктофон потребляет ничтожный ток — всего 30 ма, а в режиме хранения — всего 90 мкА. Такие параметры позволяют использовать данное устройство в широких масштабах. Например устройство может быть использовано как автоответчик, или например сигнализация с голосом хозяина, в общем можете записывать все, что угодно с длительностью не более 16 секунд. Микросхема встречается также в SMD корпусе. Кнопки самые обыкновенные, например от панели магнитофонов или от плееров, распиновка микросхемы прикреплена к статье.

Поделитесь полезными схемами

Защита от короткого замыкания для практически любого источника питания — принципиальная схема отдельного подключаемого модуля.

Привет всем с сайта «Самодельные радиоустройства». Как-то купил себе китайский вентилятор на батарейках за 37 рублей. Лучше бы не покупал. Пришел домой, вставил батарейки и включил.

Как сделать WАV плеер на микроконтроллере AVR — принципиальная схема и фото устройства для воспроизведения аудио.

ПОДСТАВКА ДЛЯ НОУТБУКА СВОИМИ РУКАМИ
Владельцам нотубуков и нетбуков посвящается эта статья. Хронический перегрев процессора — основной недостаток ноутбуков, из-за этого резко снижается производительность компьютера, а иногда это приводит к отказу работ некоторых программ или же ноутбука в целом.
Читайте также:  Диван кровать своими руками паллет
ЗВОНОК ОТ БРОНИРОВАННОЙ ДВЕРИ

Такой звонок исправно проработал более 3-х лет, после чего стал очень быстро садить батарейки. Попробуем его разобрать и отремонтировать.

Источник

Как сделать мини диктофон своими руками

Цифровой диктофон на одной микросхеме

Автор:
Опубликовано 05.10.2005

Наткнулся тут на весьма интересную серию микросхем, выпускаемую конторой под названием Winbond.

Серия называется ChipCorder — да да именно Corder, а не Coder — чья светлая голова придумала такое название мне неведомо. Сами девайсы представляют собой готовые устройства для записи и последующего воспроизведения звука. Для примера мы посмотрим на подсерию ISD1400. В ней две микросхемы — ISD1416 и ISD1420. Различаются они только одним — временем записи. Угадайте-ка где сколько? Угу, так точно — в одной 16 секунд, в другой 20. Все гениальное просто — это вам не маркировка процессоров.

Итак, что же нам обещают светлые головы товарищей из Тайваня? Основные параметры следующие:

  • Напряжение питания — 5 вольт;
  • Потребляемый ток в «спящем» режиме — 1 мкА;
  • Активация воспроизведения — ручная по кнопке или по фронту импульса (от микроконтроллера или чего то подобного);
  • Автоматический вход в спящий режим после окончания записи/воспроизведения;
  • Адресация для хранения и воспроизведения нескольких сообщений;
  • Сохранность данных в течение 100 лет (не проверял, думаю, у вас тоже вряд ли получится);
  • 100000 циклов перезаписи;
  • Внутренний тактовый генератор;

Все эти вкусности размещаются в 28-ногом корпусе в двух исполнениях — PDIP и SOIC. Есть еще вариант промышленного исполнения (там нижняя граница рабочей температуры аж -70 градусов по Цельсию).

Теперь перейдем, пожалуй, к предметному обсуждению возможностей, для чего глянем на типовую схему включения микросхемы:

Пробежимся быстренько по выводам.

А0-А7 имеют двойное назначение: первое — адресация при наличии нескольких сообщений и второе — переключение режимов работы микросхемы. SP+, SP- — не ломайте голову — это выводы для подключения динамической головки сопротивлением не менее 16 Ом, которая будет воспроизводить то, что записано в утробе чипа. MIC, MIC REF предназначены для подключения микрофона (электретного). AGC (automatic gain control) — автоматическая регулировка уровня записи (АРУЗ по нашему). ANA IN — если не нужно писать с микрофона, то на этот вход подается сигнал с любого другого источника. ANA OUT — выход внутреннего предварительного усилителя. PLAYL — если на этот вывод подать сигнал низкого уровня, начнется воспроизведение, и будет продолжаться до тех пор, пока низкий уровень сохраняется. PLAYE — воспроизведение начинается при поступлении импульса на этот вход и заканчивается по окончании сообщения. RECLED — сюда вешается светодиод для индикации записи. XCLK — вход для внешнего тактового генератора. REC — при поступлении низкого уровня сигнала начинается запись, которая будет продолжаться до тех пор, пока сохраняется низкий уровень на этом входе. Тех, кому мало подобного описания, отправлю к даташиту, который можно совершенно даром скачать с сайта, указанного в начале этого изложения.

Ну, а все остальные могут перейти к рассмотрению работы схемы. Хотя тут рассматривать то… ну да ладно.

Источник

Детский диктофон на модуле SD1820



Это звукозаписывающее устройство мастер сделал для своих детей. Оно полностью рабочее и способно записывать, и воспроизводить звуки длинной до 10 секунд.

Для сборки данного устройства мастер использовал следующие








Шаг третий: 3D-печать
Некоторые декоративные детали были напечатаны на 3D-принтере. Для установки с одной стороны корпуса мастер сделал отверстие для переключателя и слот для декоративного предохранителя, а с другой стороны создал нечто, напоминающее резервуар, который позже будет соединен спиральной катушкой с кнопкой записи.

Кнопка записи будет закрыта «решеткой» для предотвращения нежелательной записи.

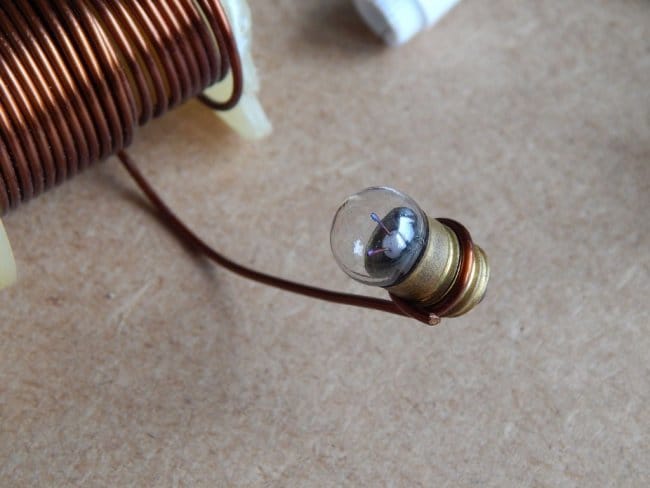

В верхней части будет отверстия для лампочки, микрофонной трубки, маленькой антенны и кнопки. Лампочка также будет закрыта «решеткой».




Шаг четвертый: покраска
Переднюю часть корпуса мастер решил не красить, а остальные части были покрашены «медной» акриловой краской.

Источник

Фонограф — первое звукозаписывающее устройство (делаем своими руками)


В этой статье мы рассмотрим, как можно самостоятельно сделать фонограф. Для тех кто не знает что это такое небольшой экскурс в историю.
Фонограф — это прообраз грамафона и патефона. Фоно́граф (от греч. φωνή «звук» + γράφω «писать») — первый прибор для записи и воспроизведения звука. Изобретён Томасом Эдисоном, представлен 21 ноября 1877 года.

Первый фонограф записывал звук на оловянную фольгу, в дальнейшем она была заменена на восковой цилиндр.
Посредством пружинного механизма фонографический валик приводился во вращательное движение и одновременно перемещался вдоль своей оси. При записи звуковые колебания, воздействующие на мембрану, передавались игле, которая в соответствии с этими колебаниями вычерчивала на поверхности фольги винтовую канавку переменной глубины.

Несколько забавных фактов.
Сам Эдисон был настолько поражён открытием, что сказал: «Никогда я ещё не был так ошеломлён в моей жизни. Я всегда боялся вещей, которые работают с первого раза»
Впервые работу фонографа продемонстрировал помощник Эдисона — французский физик Теодор дю Монсель. При демонстрации присутствовал профессор-филолог Буйо. Когда из устройства раздался голос Буйо вскочил со своего кресла, подбежал к Монселю, схватил его за воротник и в ярости стал душить, повторяя: «Негодяй! Плут! Вы думаете, что мы позволим чревовещателю надувать нас?!»
Буйо был убежден, что это обман и говорил так : «Разве возможно допустить, что презренный металл в состоянии воспроизвести благородный голос человека!»
Еще один забавный случай произошел в Российской империи. По некоторым источникам, когда фонограф впервые публично демонстрировался в России, его хозяин был привлечён к суду и приговорён к трём месяцам тюрьмы и денежному штрафу за мошенничество.
Желающим поподробней узнать о Эдисоне его изобретении и некоторых других изобретениях предшествующих наступлению эры технического прогресса, советую прочесть книгу, из серии ЖЗЛ, Михаила Яковлевича Лапирова-Скобло «Эдисон».
Конкретно это устройство мастер сделал для демонстрации его работы своим внукам.

Итак, для изготовления фонографа нужны следующие

Шаг первый: станина
Станина устройства сделана из пиломатериалов. Конструкция не сложная. К массивному основанию крепятся две стойки. В стойках нужно соосно сделать отверстия для оси.

Устройство должно быть устойчивым и массивным. Он не должен двигаться во время записи / воспроизведения, потому что это создаст дополнительный шум при записи.



Шаг второй: ось и цилиндр
Звук будет записан на фольге, но фольга должна быть закреплена на цилиндре. Цилиндр мастер сделал из пластиковой банки. Просверлил дно и верх банки, и надел на ось. Затем всю конструкцию поместили на устройство, продев ось в отверстия стоек.

Чтобы уменьшить шум от оси, он смазал ее маслом. Для того, чтобы крутить ось и соответственно цилиндр, сделал ручку с одной стороны оси.

Шаг третий: игла
Самая важная часть — игла и резонансная труба. Для ее изготовления нужна металлическая крышка от банки (она должна быть достаточно прочной, но «эластичной»), пластиковая бутылка, деталь в виде чашки без дна и канцелярская кнопка. Для соединения всех этих деталей мастер использовал клеевой пистолет.

Крышку приклеиваем к «чашке», затем приклеиваем бутылку. Канцелярская булавка должна быть очень острой, поэтому лучше ее заточить. Она приклеивается по центру металлической крышки. Так же можно использовать в качестве резонатора пластиковую пластину.




Шаг четвертый: сборка
Игла должна опираться на валик под весом резонатора. Для крепления резонатора мастер использует петлю скобяную. Одна ее часть крепится к основанию, вторая к металлической крышке резонатора. Нужно выбирать такую петлю, чтобы у нее был люфт влево/вправо как можно меньше.

Установка этого узла довольно трудоемкий процесс. Нужно добиться того, чтобы игла не рвала фольгу, а именно процарапывала канавки. Это зависит и от остроты иглы и от веса конструкции и от правильной намотки фольги.



Источник
