Как сделать настольный вентилятор своими руками

Настольный вентилятор из компьютерного кулера

В знойные летние дни хорошо себя чувствуют лишь обладатели кондиционеров. Остальным приходится подолгу находиться в душных комнатах и офисах. Ситуацию для них может улучшить даже незначительный поток воздуха, сгенерировать который способен снятый со старого системного блока кулер.

Мастерим из подручных средств

На изготовление простенького но рабочего настольного вентилятора уходит минут 15-30, не больше. Такое устройство будет справляться со своей главной функцией — дуть, однако с эстетической и практической точек зрения его все же стоит дополнить красивым и практичным корпусом с устойчивой подставкой.

Для работы понадобятся: нож для снятия изоляции, USB-кабель, изолента. Опционально: кусок пластика или фанеры, толстая проволока, плоскогубцы, паяльник и клей.

1. Снимаем кулер из старого блока питания, с корпуса или центрального процессора.

Читайте также: Как снять кулер с блока питания / процессора

Берём ненужный USB-провод и отрезаем часть — так, чтобы длины хватало дотянуться от моторчика до питающего USB-разъёма.

Снимаем небольшой участок оплётки и достаём жилы. Всего их четыре, и в большинстве случаев они имеют следующие цветовые обозначения: красная, чёрная, белая и зелёная. Для дальнейшей работы понадобятся только первые две, зелёный и белый провод лучше сразу обрезать, а концы обмотать изолентой. У оставшихся оголяем примерно 2 см, чтобы хватило на скрутку.

Похожие манипуляции проделываем с кулером. Если контактов больше 2, следует выбрать чёрный и красный (или жёлтый, в зависимости от модели устройства).

Читайте также: Распиновка 3-Pin / 4-Pin кулера

Из подручных средств изготавливаем подставку для будущего вентилятора.

С помощью клея крепим кулер к основанию.

Соединяем провода: чёрный – с чёрным, красный – с красным (жёлтым) и разводим их подальше друг от друга, чтобы исключить короткое замыкание.

Обматываем стыки изолентой.

Подключаем USB в блок питания от смартфона, power bank или компьютер. Устройство должно исправно работать.

Идеи по улучшению вентилятора

Представленную базовую модель можно проапгрейдить с целью увеличения воздушного потока или придания ей более эстетичного вида.

Предлагаем вашему вниманию несколько вариантов, как это сделать:

• Объединить несколько пропеллеров в блок. Такая конструкция будет обдувать ощутимо сильнее, но возрастёт потребление электроэнергии. Соединять устройства необходимо параллельно, чтобы обеспечить приемлемое для их работы напряжение.

Использовать пластиковую коробку как корпус для самодельного девайса.

Воздушный поток можно пропускать через камеру, изготовленную из пластикового контейнера, со льдом внутри. В этом случае устройство будет функционировать и как кондиционер.

Использовать кулер со светодиодной подсветкой. Возможно, удастся создать действительно стильный прибор.

Добавить выключатель и регулятор скорости.

Использование батареек в качестве автономного источника снимет зависимость от расположения USB-разъёмов и даст возможность ставить вентилятор в любом месте.

Изготовление компактного настольного вентилятора из кулера — это, в первую очередь, творческий процесс, который приносит радость от самостоятельного решения бытовой задачи и конструирования своего собственного устройства. Конечно, получится также сэкономить немного денег, хотя сумма и окажется весьма незначительной, ведь подобные девайсы представлены в интернет-магазинах по более чем доступной цене.

Помимо этой статьи, на сайте еще 12262 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Источник

Как сделать USB вентилятор своими руками?

Нередко старые компьютеры и их элементы отправляются в утиль или пылятся в кладовке. Увы, даже устаревшие агрегаты можно использовать для решения различных бытовых задач, среди которых большой популярностью пользуется USB вентилятор. Такое устройство можно использовать как для спасения от летнего зноя, так и в качестве дополнительного охлаждения тех же ноутбуков. Далее мы рассмотрим, как собрать USB вентилятор своими руками из подручных материалов.

Что понадобится для изготовления USB вентилятора?

Для этого вам понадобится любой ненужный электрический привод, наиболее актуальным является старый кулер. Так как он конструктивно уже имеет лопасти и питается номинальным напряжением в 5В, получаемым от USB разъема. Также на эту роль подойдет и моторчик от детской игрушки, который можно запитать от тех же 5В. Из двух этих устройств можно изготовить и систему принудительного охлаждения, и мини-вентилятор.

Помимо двигателя вам понадобятся:

• Канцелярский нож и электролобзик;
• Старый шнур с USB разъемом;
• Изолента, болты или саморезы, клей и приспособления для его использования;
• Паяльник с припоем;
• Фанера или пластик для корпуса;
• Лазерные диски для лопастей и подставки.

Последние два пункта будут использоваться на выбор – фанера или пластик пригодятся в тех ситуациях, когда вам нужно собрать корпус подставки для нэтбука или ноутбука достаточной прочности. А лазерные диски для настольного мини-вентилятора. Рассмотрим оба варианта изготовления USB вентилятора в домашних условиях.

Способ №1 — подставка для ноутбука из старого кулера

Наиболее сложным моментом будет изготовление корпуса. В зависимости от веса устройства, вам понадобится соответствующий материал. К примеру, тонкий пластик может сломаться под весом тяжелого ноутбука, нетбук куда легче, поэтому для него подойдет и пластиковая подставка.

Весь процесс изготовления USB вентилятора не займет много времени и будет состоять из таких этапов:

• Приложите сам кулер к обратной стороне пластиковой или деревянной конструкции и отметьте карандашом или саморезом места крепления;
• Отступите от намеченных точек крепления и вырежьте отверстие для вентилятора при помощи ножа или электролобзика;
• При помощи саморезов или болтов прикрепите USB вентилятор к корпусу; Рис. 1: Прикрутите USB вентилятор
• Для обеспечения нормального размещения на столе, приклейте или прикрутите к подставке ножки (подойдут как четыре по углам, так и две сплошные по противоположным краям), их высота должна быть больше толщины USB вентилятора;
• От юсб шнура отрежьте ненужный конец, на его месте вы обнаружите четыре жилы, две из них вам понадобятся для питания, как правило, красного и черного цвета, а вторые две необходимо обрезать, чтобы не мешали; Рис. 2: из USB возьмите красный и черный провод
• Обрежьте изоляцию с краев красной и черной жилы, приблизительно на 10 – 20 мм;
• Если вывод кулера остался в виде клеммы, вставьте в него концы от юсб провода, в противном случае провода от вентилятора нужно зачистить, как и шнур; Рис. 3: зачистить провода кулера
• Для этого обрежьте провода питания двигателя и удалите с них крайнюю изоляцию на 10 – 20 мм, соедините с выводами шнура питания, спаяйте и заизолируйте.

Самодельный USB вентилятор готов к использованию в качестве охлаждающей подставки для вашего ноутбука. Обратите внимание, место сращивания проводов лучше спрятать под корпусом и приклеить при помощи изоленты или клея, чтобы провода не болтались от вибрации. Сам USB вентилятор может питаться как от разъема устройства, так и от розетки через переходник.

Способ № 2 — Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

• Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
• Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
• Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
• Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина. Рис. 5: вставьте моторчик в пластиковый флакончик
• Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру
• Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
• Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

• В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
• Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
• Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались. Рис. 9: Приклейте крыльчатку на вал
• Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод. Рис. 10: изготовьте ножку для вентилятора
• Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество. Так как важно добиться максимальной прочности. Рис. 11: закрепите вентилятор на ножке

Ваш настольный USB вентилятор готов к использованию – можете установить его в любую точку и подключить к источнику питания в 5 В. Если вы хотите запитать его от розетки, а не от USB разъема компьютера, используйте переходник для зарядки.

Видео мастер-классы

Источник

Как сделать настольный USB-вентилятор

Если дома нет кондиционера, а «гонять» сквозняки по комнатам нет желания, то спастись от жары поможет вентилятор. Причем вовсе не обязательно покупать прибор в магазине — при наличии необходимых материалов и комплектующих смастерить компактный настольный USB-вентилятор можно своими руками. Это очень просто и не займет много времени.

USB-вентилятор: основные этапы работ

Для начала из ненужного DVD-диска изготавливаем крыльчатку вентилятора — первым делом разделяем диск на две части при помощи канцелярского ножа. Далее понадобится пластиковая крышка от бутылки, из которой нужно будет изготовить ступицу для крыльчатки. Сначала по центру крышки проделываем небольшое отверстие, после чего вырезаем внутреннюю ее часть.

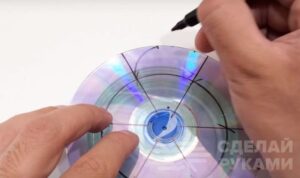

Ступицу приклеиваем по центру диска, после чего делаем разметку и вырезаем лопасти. Далее понадобится электродвигатель постоянного тока с рабочим напряжением 5 V и числом оборотов 1600 в минуту.

Также понадобится USB коннектор, который можно позаимствовать со старой компьютерной мышки. Отрезаем коннектор с проводом нужны длины, удаляем информационные провода и оставляем только провода питания. затем соединяем провода питания с моторчиком.

Изготавливаем корпус USB-вентилятора

Для этого понадобится деревянная заготовка квадратного сечения. Первым делом отрезаем деталь длиной 12 см. Затем вдоль одной из граней заготовки проделываем канавку для укладки проводов, а также делаем пару крепежных отверстий.

Для корпуса вентилятора потребуется еще одна небольшая заготовка квадратной формы, в центре которой проделываем сквозное отверстие. После этого соединяем подставку и вертикальную стойку между собой. Устанавливаем электродвигатель и фиксируем провода с помощью изоленты. В конце крепим лопасти вентилятора на вал двигателя.
