Как сделать разметочный рейсмус своими руками

Самодельный разметочный рейсмус. 8 вариантов изготовления

Ручной инструмент в столярной мастерской никто не отменял и один из важных инструментов является разметочный рейсмус. Вещь надежная и практичная. Понятное дело, что сейчас можно спокойно купить любой инструмент, но это не всегда выгодно, когда балансируешь между ценой и качеством. Вполне можно изготовить рейсмус у себя в мастерской.

Вот 8 вариантов различных рейсмусов, как источник идей для полёта фантазии и обретения опыта:

Разметочный рейсмус от Юрия Раевского

Сделан из обрезков вяза. Как пишет автор — это оказалось несложно сделать своими руками. Для фиксации колодки используется латунный винт с врезной гайкой. Для предотвращения заминов от винта на штанге сделана латунная пластина, которая закреплена в проушине колодки. В качестве разметочного органа использована пилка для лобзика. Покрытие: тиковое масло.

Видео с канала Юрия Раевского

Изготовление разметочного рейсмуса от Михаила Рэбитатора

Корпус (колодка) рейсмуса сделана из дуба, рейки — из ореха. Для зажима используется дюралевая шайба с мебельным болтом и барашком. Всё это из того, что найдено в мастерской, т.е. специально не приобреталось.

Видео с канала «HeARTwood»

Криволинейный ручной рейсмус от «Voxa 54»

Конструкция этого рейсмуса кардинально отличается от классической. Такой рейсмус позволяет вести разметку по криволинейным поверхностям за счет замены опорной колодки на подшипник. В качестве разметочного органа здесь применен карандаш.

Видео с канала «Voxa 54»

Первоначальная версия со струбцинкой в качестве зажима

Доработка с линейкой и ползуном для карандаша

Столярный рейсмус-циркуль для разметки заготовок от «Древо Woodwork»

В данном случае предложено усовершенствование описанного выше криволинейного разметочного рейсмуса таким образом, что его стало возможно использовать еще и как циркуль.

Видео с канала «Древо Woodwork»

Самодельный разметочный рейсмус от Сергея Петреева

Разметочный рейсмус из ясеня выполнен приближенным к классической технологии с аккуратной и красивой отделкой.

Здесь было видео с канала «ТРУДЫ Мастеров», но канал пропал с ютуба, поэтому осталась только заставка.

Как сделать разметочный рейсмус за 5 минут от Сергей Сергеича

Вариант «на скорую руку», на случай, когда надо «прямо сейчас». Конечно, он не прослужит десятилетия, но для решения текущих задач можно рассматривать и такой вариант.

Видео с канала «Сергей Сергеич»

Рейсмус из металлических деталей от Ильи Гончара

Пример изготовления разметочного рейсмуса полностью из металла. Разметочный нож вытачивался из клапана от двигателя тепловоза, опорная «площадка» выполнена из бронзовой заглушки. В качестве штанги использована направляющая от старого принтера.

Видео с канала Ильи Гончара

Самодельный разметочный рейсмус на основе рейлинговой трубы от «AlfFisher»

Как оказывается, очень удобно использовать для штанги рейсмуса рейлинговую трубку. За счет никелированного покрытия она хорошо скользит в пазу каретки. С другой стороны в ней удобно монтировать зажимные винты для ножей или карандаша.

Видео с канала AlfFisher

1 Часть: Устройство рейсмуса на основе рейлинговой трубы

2 Часть: Дополнительный функционал рейсмуса на основе рейлинговой трубы

Разметочные рейсмусы от Боба Миллера

А это просто пример творческого подхода при изготовлении разметочных рейсмусов, которые делает Bob Miller.

•
•
•

Еще статьи из раздела Изделия из дерева:

Источник

Тонкости разметки рейсмусом: устройство, настройка, советы по работе. Бонусом — рассказываем, как сделать рейсмус своими руками

Что такое разметочный рейсмус?

Столярный рейсмус — это ручной инструмент для нанесения разметки на деревянных заготовках. Его используют для прочерчивания прямых линий параллельно краям деталей как вдоль, так и поперек волокон. Главные преимущества рейсмуса — быстрота, точность и аккуратность разметки, которая наносится стальной шпилькой. Правильно настроенный рейсмус оставляет линию, не толще человеческого волоса, с которой намного удобней работать, чем с карандашной разметкой. В свою очередь у разметочного ножа или шила рейсмус выигрывает в удобстве и точности, поскольку отпадает необходимость в использовании линеек и угольников. Наконец, разметочный рейсмус просто незаменим, когда нужно выполнить одинаковую разметку на серии деталей.

Для чего используют ручной рейсмус?

• изготовление гнезд, шипов и проушин;
• создание «ласточкиных хвостов»;
• разметка фальцев;
• нанесение линий для роспуска досок;
• разметка кромок для фугования и т. д.

В чем рейсмус выигрывает у других разметочных инструментов?

• Шпилька рейсмуса дает очень тонкие, но одновременно четкие и хорошо заметные линии.
• Линии разметки стабильные и одинаковые по всей толщине, что не всегда получается, например, с тем же карандашом. И что немаловажно: разметка не стирается.
• Правильно заточенная и отрегулированная игла рейсмуса оставляет чистые линии и не рвет древесину, даже когда чертят поперек волокон.
• Линии, нанесенные рейсмусом, позволяют точно позиционировать режущую кромку стамески или полотно пилы — это предупреждает сколы и «съезжание» инструментов с линии реза.

• С рейсмусом отпадает необходимость в постоянных измерениях, частом использовании линейки и угольника (без них можно обойтись и вовсе, если на штанге есть измерительная шкала).
• Инструмент колоссально экономит время при изготовлении серийных деталей, например, тех же шипов, гнезд, проушин и т. д.
• Наконец, существуют столярные операции, перед которыми пасуют все разметочные инструменты кроме рейсмуса. Например, речь может идти о нанесении разметки на кромках криволинейных деталей.

Изготовление ручки для обушковой пилы. Чтобы вырезать аккуратный паз под полотно, необходимо нанести разметку на криволинейную кромку, и здесь способен помочь только рейсмус.

Как устроен разметочный рейсмус

Сегодня можно встретить разные варианты столярных рейсмусов, но несмотря на это, их конструктивная суть остается неизменной. Инструмент состоит из четырех базовых деталей: штанги, подвижной колодки, фиксатора в виде винта или клиновидного зажима и иглы, которую все же корректнее называть шпилькой (ниже мы объясним почему).

Как работает это приспособление, думаем, понятно даже интуитивно. Колодку перемещают вдоль штанги и фиксируют в необходимом положении. Таким образом устанавливают нужное расстояние до шпильки рейсмуса. Далее колодку прижимают к кромке деревянной заготовки и ведут вдоль доски — шпилька прорезает тонкую линию на отложенном расстоянии. Длина штанги в стандартных рейсмусах составляет 20-30 см.

Помимо классического варианта с одной шпилькой существуют т. н. гнездовые рейсмусы, которые, как несложно догадаться из названия, предназначены для быстрой разметки гнезд. Они имеют две шпильки: фиксированную и подвижную. Перемещая подвижную шпильку вдоль штанги, можно регулировать ширину размечаемого гнезда. Как правило, все современные рейсмусы — это комбинированные модели: на одной стороне штанги они имеют одну шпильку, а не второй — парную.

А вот как эволюционировала конструкция разметочного рейсмуса в течение нескольких веков (листайте вправо):

Заточка и настройка разметочной шпильки

Чтобы рейсмус работал правильно — давал четкую линию, не рвал волокна и не съезжал в сторону — важно сосредоточиться на самой невзрачной детали — стальной шпильке. Ее настройка предусматривает три основных момента: правильную заточку, регулировку вылета и угла наклона.

Форма шпильки. Некоторые рейсмусы имеют острие с конической заточкой — это неправильно. Такая игла оставляет ворсистый след, когда ей чертят поперек волокон. Шпилька должна иметь двускатную заточку (см. на фото). В этом случае она будет не царапать, а разрезать волокна, оставляя аккуратную линию, вне зависимости от того чертите вы вдоль или поперек.

Вылет шпильки. Чем короче шпилька, тем лучше контроль рейсмуса и меньше вероятность перекоса резца. Оптимальный вылет иглы из штанги — 2-3 мм.

Ориентация шпильки. Резец можно установить так, чтобы его режущая кромка была развернута под небольшим углом (порядка 5°) относительно колодки (см. фото). Тогда, когда вы будете вести рейсмус на себя, шпилька будет сама прижимать колодку к краю доски, препятствуя таким образом съезжанию инструмента. В свою очередь, мы бы рекомендовали не заморачиваться с этими тонкостями для посвященных, и устанавливать шпильку так, чтобы ее режущая кромка была параллельно колодке.

Советы по работе с рейсмусом

Неважно, какой у вас рейсмус: будь то современная электронная модель или раритет из дедушкиного столярного ящика, чтобы инструмент давал аккуратную и четкую линию, важно соблюдать ряд моментов.

1. Точную разметку вы получите только на подготовленных досках, у которых все стороны ровные: пласти проструганы, а кромки отфугованы.
2. Приучите себя делать пробную разметку на ненужном обрезке перед тем как браться за основную деталь.
3. Следите за состоянием шпильки: поддерживайте ее остроту, настраивайте вылет и наклон (об этом говорилось выше).
4. Во время работы старайтесь вести рейсмус на себя. Так удобнее прижимать колодку к кромке доски, за счет чего лучше контролируется процесс разметки.
5. Проводите линии легкими непрерывными движениями, обязательно наклоняя инструмент слегка от себя. Так вы приоткроете режущую кромку шпильки, и резец не будет оставлять ворсистый след.

Разметочный рейсмус своими руками — чертеж

Завершить наш разговор логичнее всего проектом самодельного рейсмуса. Мы выбрали самую простую вариацию этого инструмента: с клиновидным фиксатором и одной разметочной шпилькой.

Начните с изготовления штанги. По указанным в чертеже размерам подготовьте деревянную рейку и скруглите ее верхнюю грань. Проще всего это сделать на фрезерном столе, используя фрезу для скруглений. В таком случае удобнее и безопаснее работать с длинной рейкой, и уже потом обрезать ее до необходимой длины.

На конце штанги просверлите отверстие для шпильки. В качестве резца проще всего использовать обычный тонкий гвоздь. Отрегулируйте вылет шпильки на 2-3 мм и проверьте ее ориентацию, придерживаясь рекомендаций, описанных выше. Затачивать резец лучше в последнюю очередь, когда он уже будет установлен в штанге рейсмуса.

Используя контурный шаблон, вырежьте из 16-мм заготовки фиксирующий клин. Здесь принципиально важно подобрать деревянный обрезок с продольной ориентацией волокон, как на схеме. Когда клин будет готов, гладко отшлифуйте деталь.

Колодку имеет смысл изготавливать в последнюю очередь, и уже под нее подгонять все остальные детали рейсмуса. По указанным в чертеже размерам выпилите исходную заготовку. Чтобы сделать квадратное отверстие под штангу проще всего сначала просверлить круглое отверстие, после чего аккуратно подрезать края стамеской. Обратите внимание, край, в который будет вставляться клин, скошен под углом.

Свод отверстия аккуратно обрабатывают полукруглым напильником, держа под рукой штангу и постоянно проверяя плотность подгонки.

Рейсмус готов, но остался финальный аккорд — нанесение декоративной отделки. Здесь необходимо использовать покрытия, не образующие пленки — воск, морилку или льняное масло.

Источник

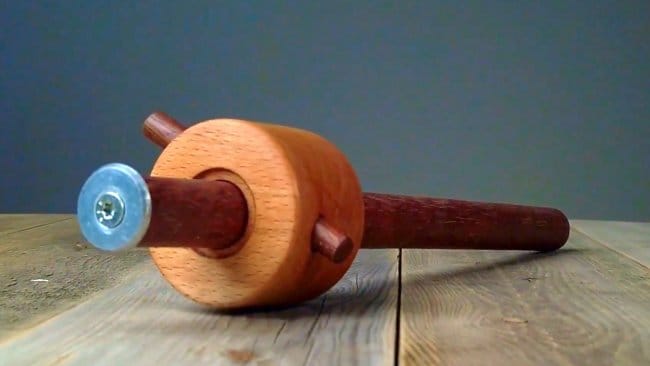

Как сделать разметочный рейсмус с дисковым ножом и системой быстрой фиксации

Здравствуйте, уважаемые читатели и самоделкины!

Правильная и точная разметка в столярном деле — залог идеально сходящихся соединений и деталей.
Конечно, ее можно сделать линейкой и карандашом, но точность уже на этом этапе будет весьма низкой. А ведь дальше последует распиловка или фрезеровка, которая лишь добавит погрешность.

Намного практичнее использовать разметочный рейсмус с дисковым ножом. В процессе разметки этот инструмент подрезает волокна древесины. В итоге при дальнейшей обработке на краях не будут образовываться сколы, а точность существенно возрастет — не нужна будет компенсация на толщину грифеля, и прочие нюансы.

В данной статье автор YouTube канала «Christofix» расскажет Вам, как сделать разметочный рейсмус с дисковым ножом. Такие рейсмусы есть и в продаже, но цены на них весьма кусачие.

Этот проект достаточно прост в изготовлении, и легко повторим в условиях небольшой столярной мастерской.

Процесс изготовления.
Первым делом мастер приступает к изготовлению направляющей линейки. Для этих целей требуется древесина из твердых лиственных пород. Отлично подойдет нагель диаметром 20 мм и длиной 250 мм.

Для изготовления нагеля мастер использовал обрезок древесины азоба (брус 25×25 мм), который нашелся в его мастерской.

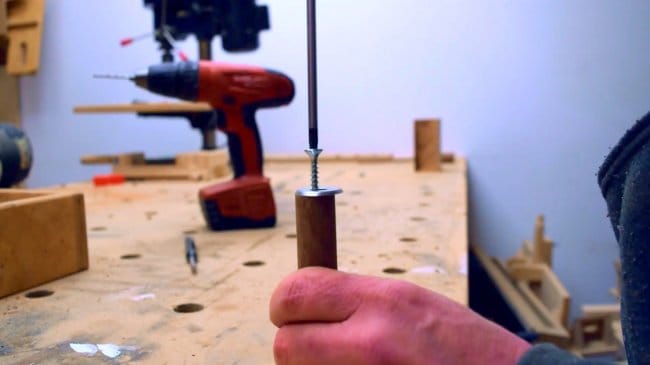

На одном из торцов заготовки размечается центр, сверлится отверстие, и в него вкручивается винт-шуруп (сантехническая шпилька). Последняя зажимается в патроне шуруповерта.

Автор собирает оснастку для изготовления нагелей с помощью ручного фрезера , и фиксирует ее на верстаке.

При изготовлении нагеля с помощью этой оснастки, его первые и последние 5 см будут непригодны для использования. Поэтому нужно сделать нагель достаточно длинным.

Резцами на разметочных рейсмусах могут быть как иглы, лезвия ножей, так и дисковые ножи.
Материалом для дискового ножа послужит увеличенная шайба M8×24. Она зажимается на болте гайкой, и эта конструкция фиксируется в патроне шуруповерта.

Формирование режущей кромки осуществляется на точиле при одновременном вращении детали шуруповертом. Угол заточки составляет 45 градусов.
При затачивании следует периодически охлаждать заготовку, во избежание отпуска стали.

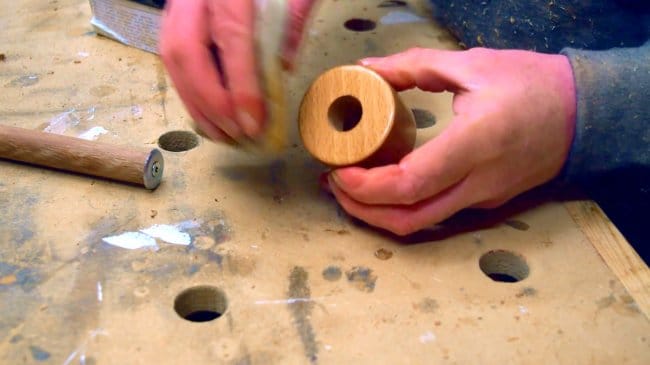

Теперь нужно просверлить отверстие для цилиндрического клина, который будет блокировать направляющую в упоре.
Ось этого отверстия должна пройти по касательной к поверхности центрального отверстия в упоре. При этом оси обоих отверстий должны быть взаимно перпендикулярны.

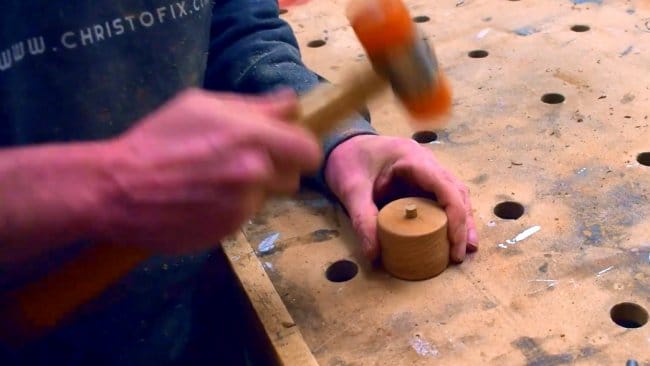

Упор фиксируется в тисках, и выполняется сверление сквозного отверстия диаметром 9 мм.

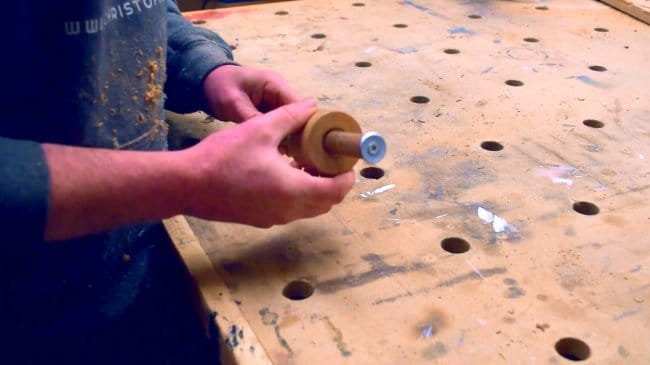

Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно посмотреть здесь.
